半导体工艺制程的检测设备

半导体量测设备的知识

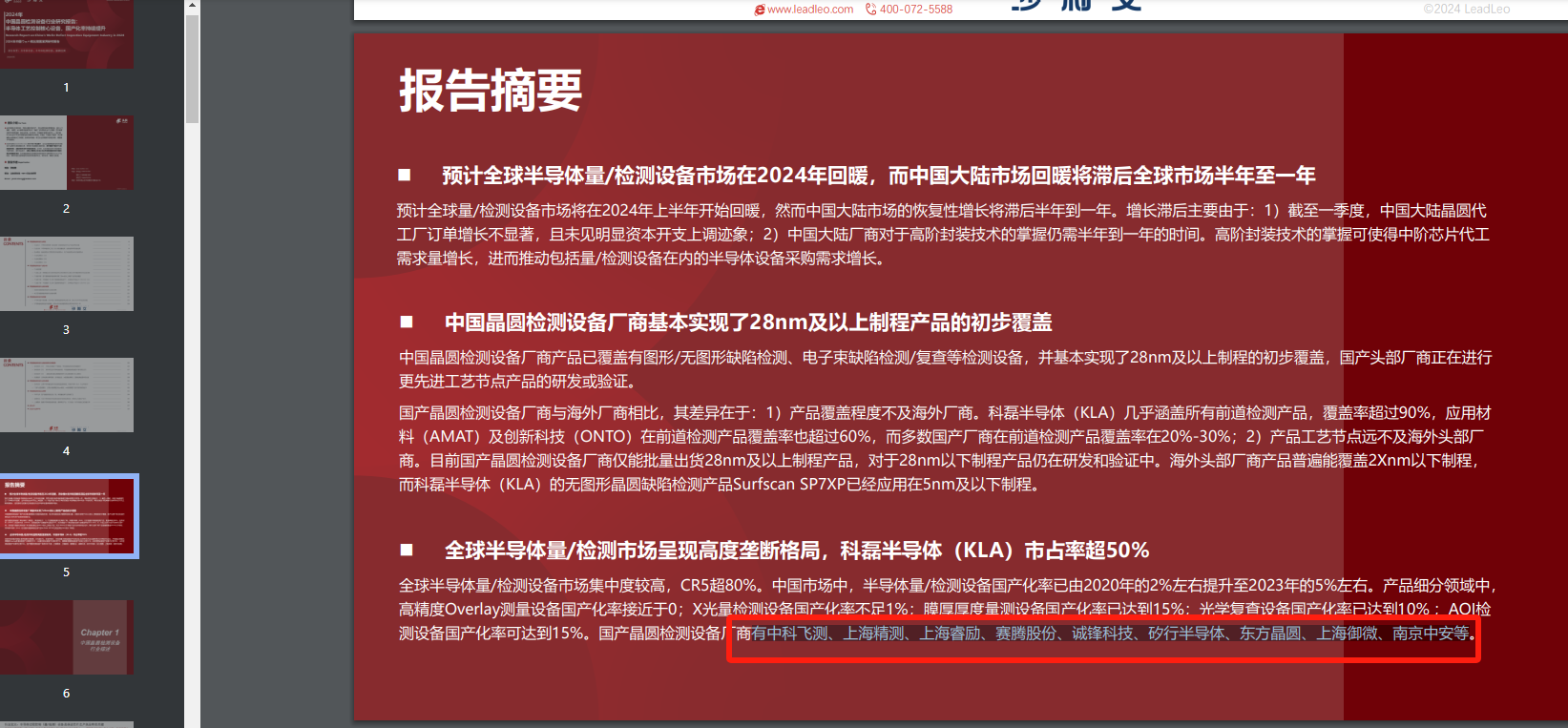

一份国内外的行业报告

https://download.youkuaiyun.com/download/weixin_44357071/90393253

 参考：半导体量检测设备_哔哩哔哩_bilibili

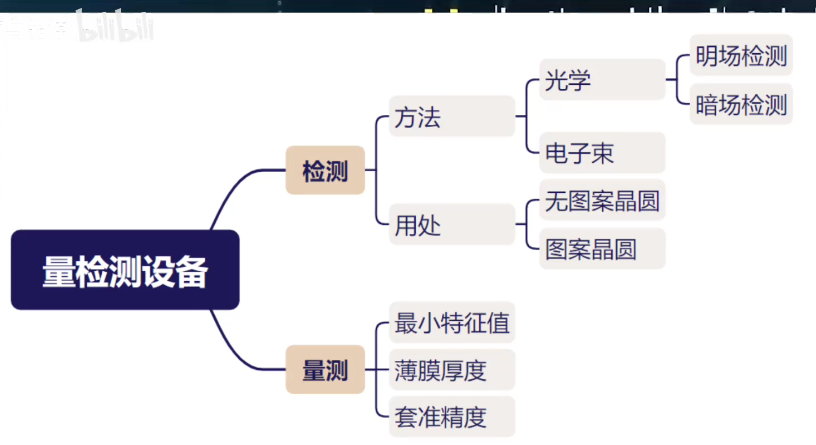

检测

主要通过光学检测和电子束检测

明场检测和暗场检测：一个是只吸收反射光，一个是吸收散射光。

明场检测收集反射光，精度会更好，但是速度会更慢

暗场检测用于高速测试，用于大量晶圆的高速测试，精度比较低

有图案晶圆检测和无图案晶圆检测（刻上电路了就是有图案）

有图案晶圆检测：检测刻上去的电路是不是有短路断路，方法就是和好的或者是和旁边的比，看看有没有问题

电子束检测（原理是用电子束去轰击电路，产生二次电子，然后产生的电子不仅仅是非黑即白的，还存在不同的灰度）精度太高了——并行做

量测

测量薄膜厚度，椭偏仪

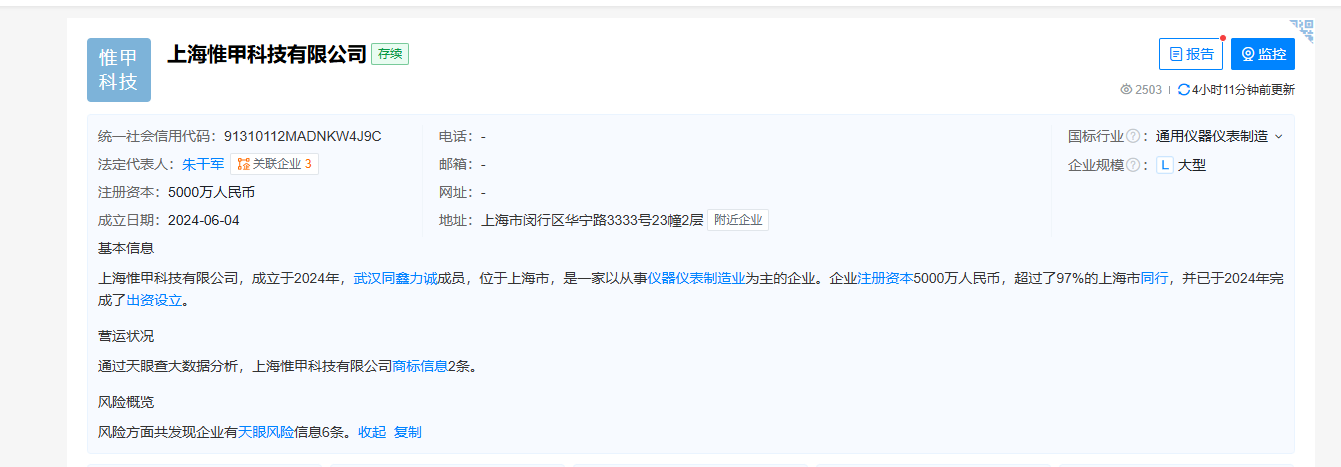

惟甲科技

内部实力，5000w到账了吗？

量测设备：

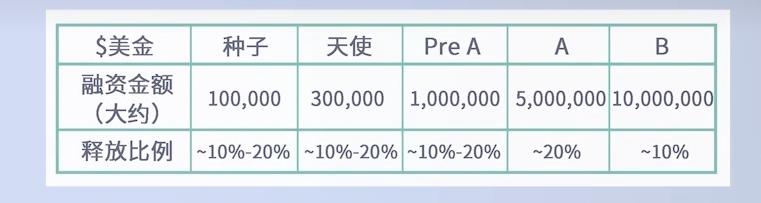

投资方

半导体工艺流程：

https://zhuanlan.zhihu.com/p/659505233

1、做什么产品    半导体工艺制程的检测设备

2、产品和竞品也就同行的产品，有什么优势

3、或者没有什么优势，但是有什么人脉能卖出去

4、老板是一个什么样的人，领导力是不是足够

公司的工作，  和    我想做什么   有没有冲突

能够入局到

竞争对手

国外

KLA Corporation

Applied Materials

ASML

Teradyne

LTX-Credence

国内

中科飞测

东方晶源
