题型一、第二章的画图
给一个逻辑表达式,画出晶体管级别的电路图
cmos电路的基本电路:
与非门的功能是对多个输入信号进行逻辑与操作,然后对结果进行取反。
或非门的功能是对多个输入信号进行逻辑或操作,然后对结果进行取反。

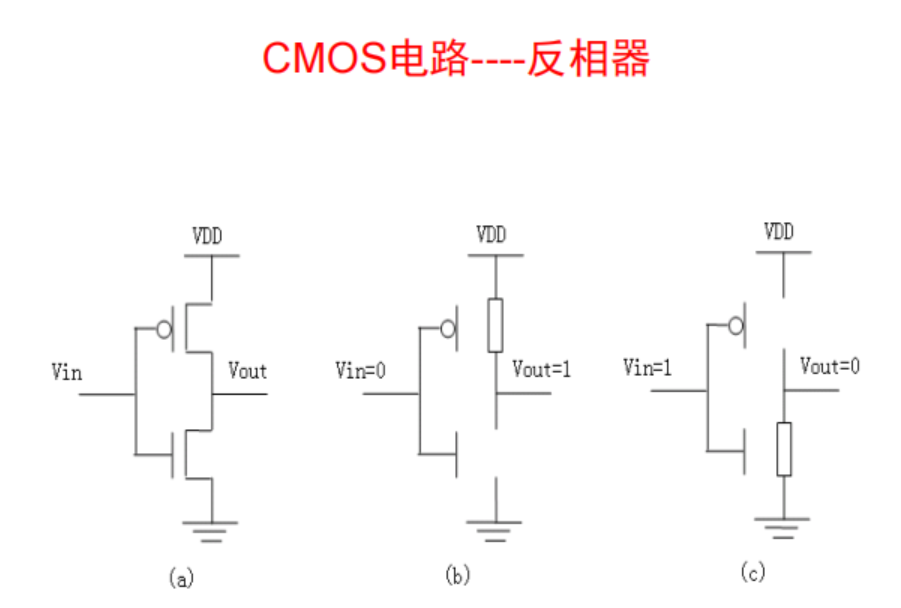

非门(NOT gate),也称为反相器(inverter)

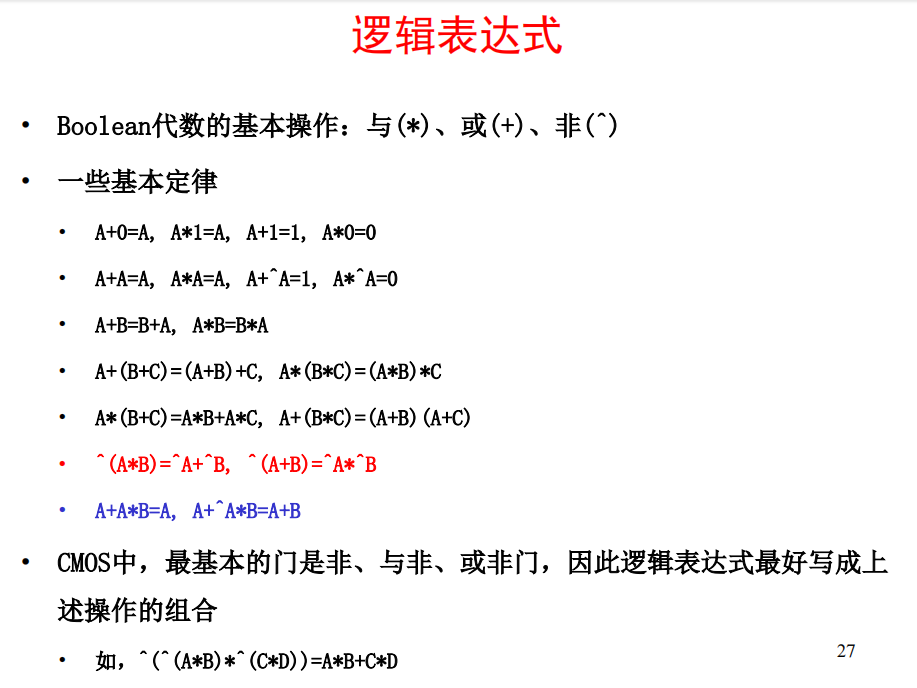

将表达式用CMOS支持的门表示
所以与门有两级延迟,因为
与门需要用与非门和非门串联实现
或门需要用或非门和非门串联实现
上图中重要的这一条,AB的与的非等于AB分别取非然后或,相当于非 把括号里面的东西都非了一遍
AB的或的非,等于AB分别非的与

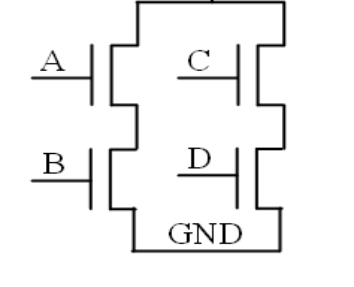

怎么画
难道这样表示
如果是反向n管变成p管,串联变成并联,接地GND变成接入VDD,

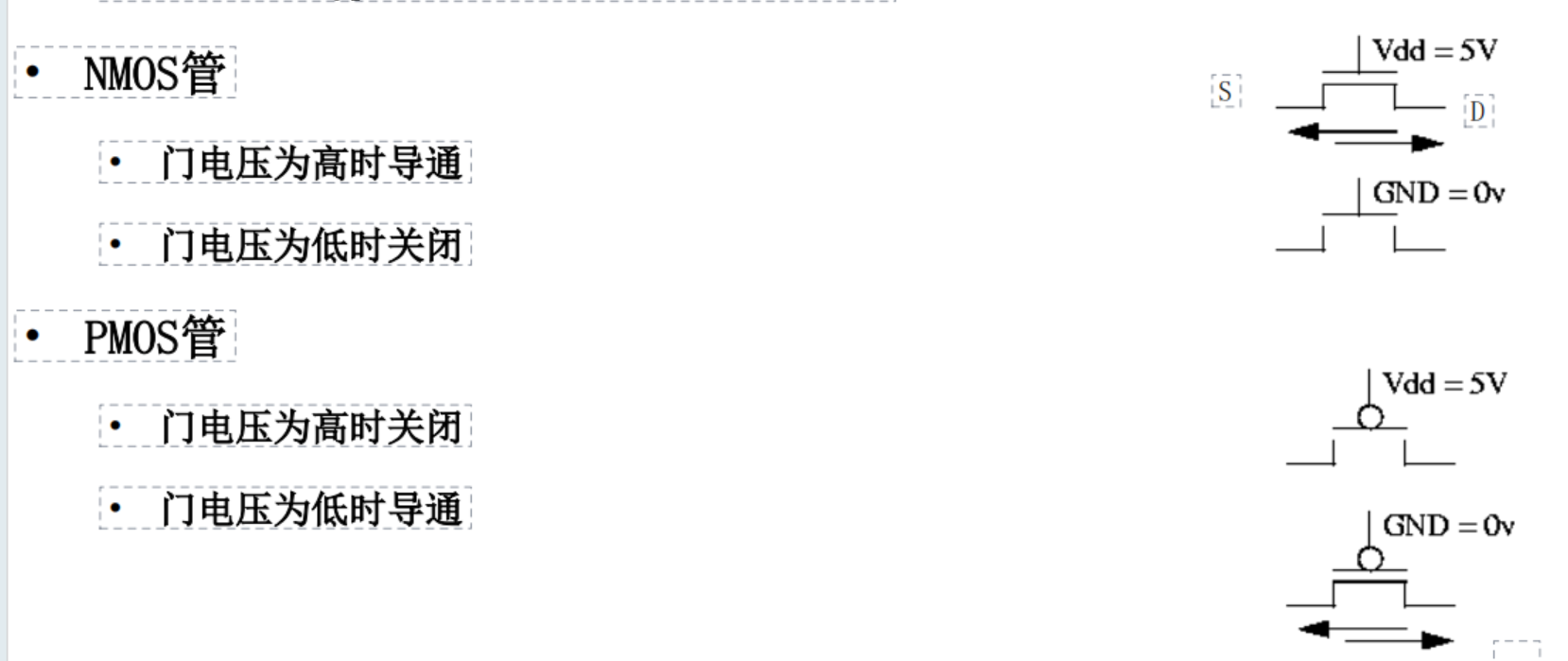

都是N管接地,P管接电
正反逻辑串联等于整个表达式的非

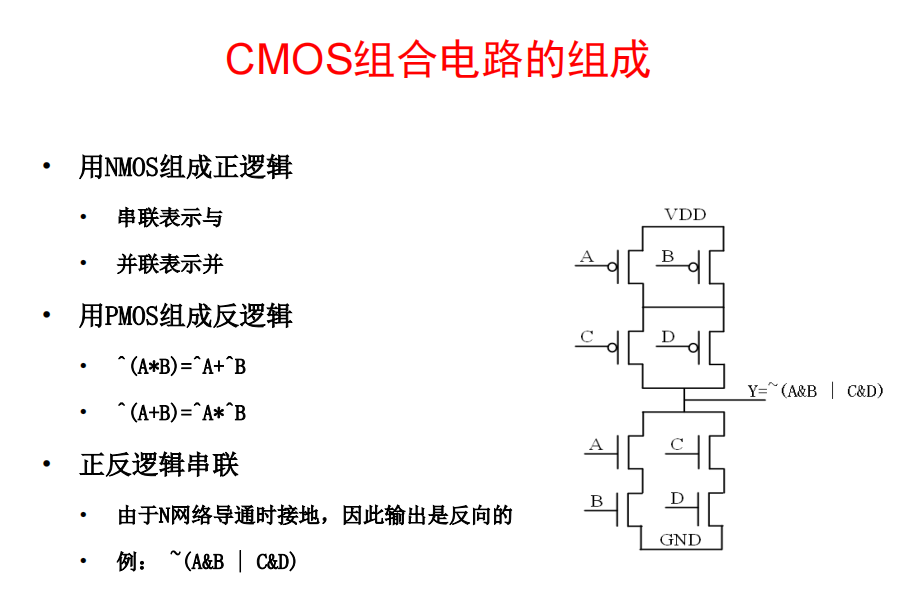

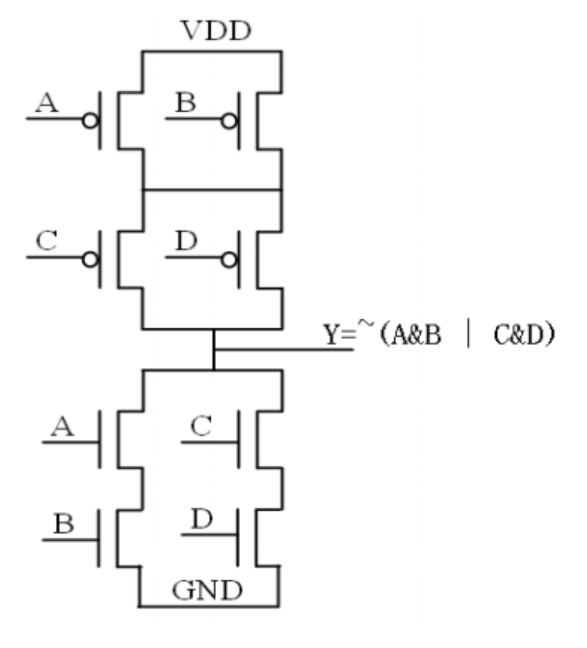

如上图,下面一半是N管的表达,上面一半是P管的表达,正反逻辑串联起来,得到表达式的非
两级与非表达与或
例子
这个用了8个晶体管,因为

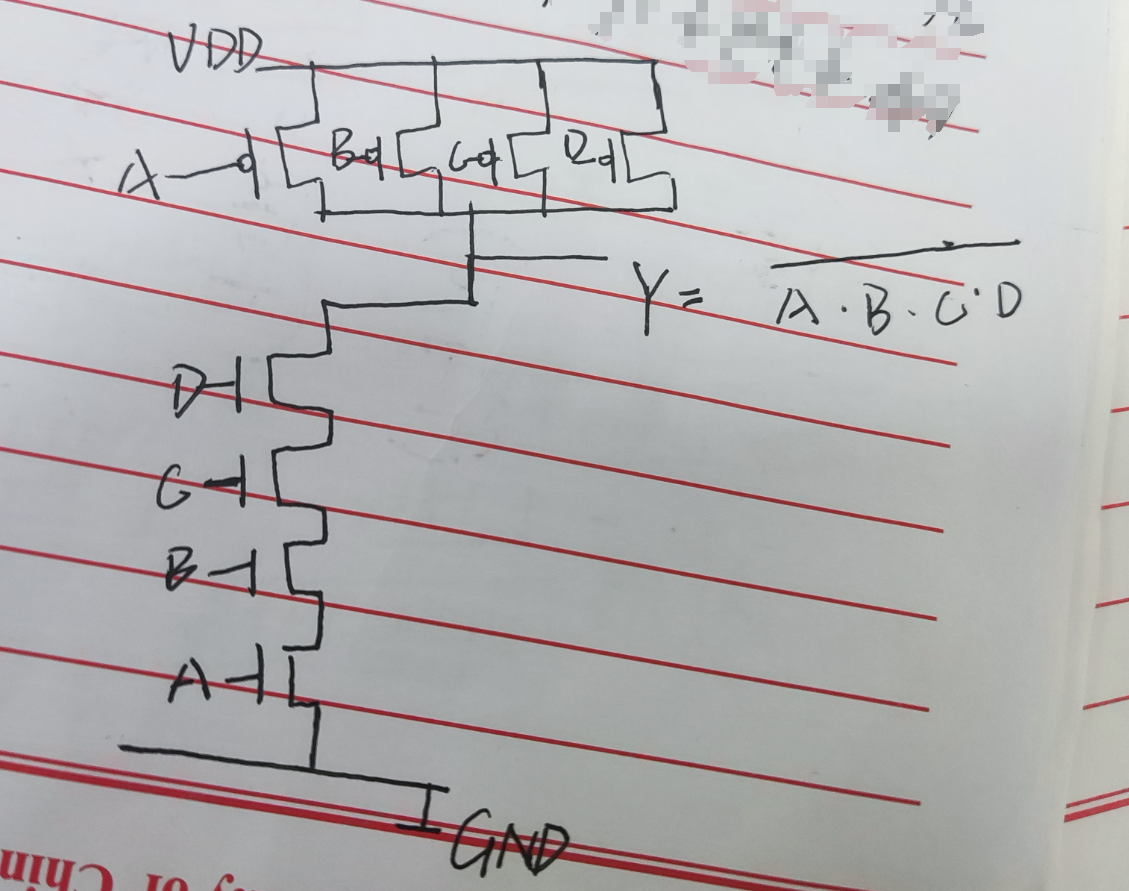

是这个与非门的电路图
题型二、 第二章触发器相关计算(较难,可能不考)给出一个触发器,然后给出延迟

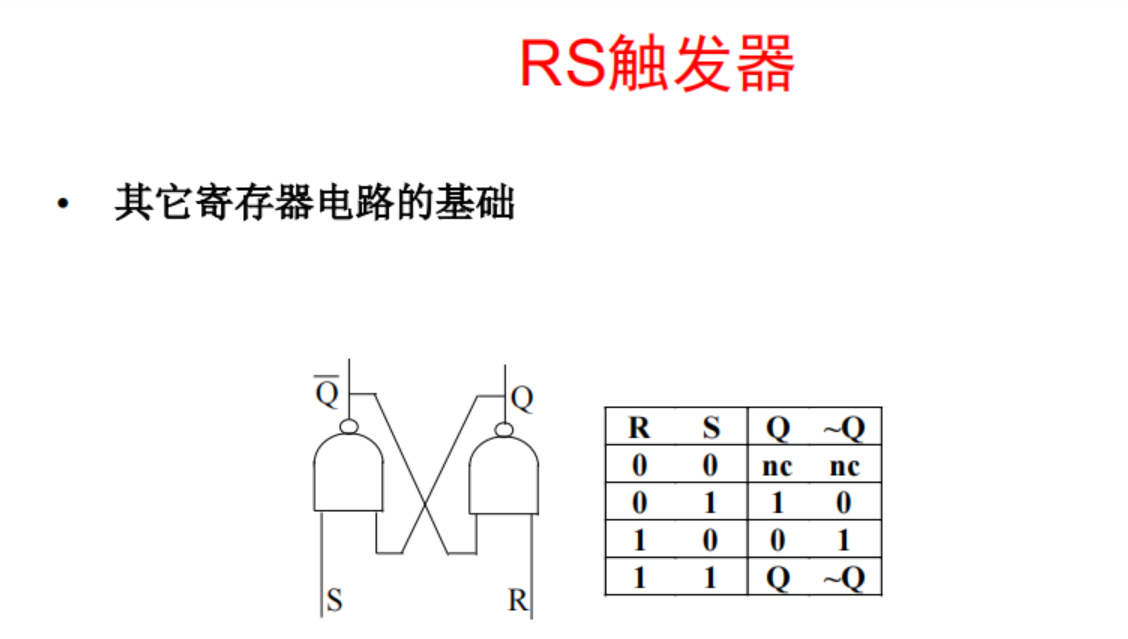

2.1 RS触发器
nc表示not care 不关心状态
R表示reset,S表示Setup

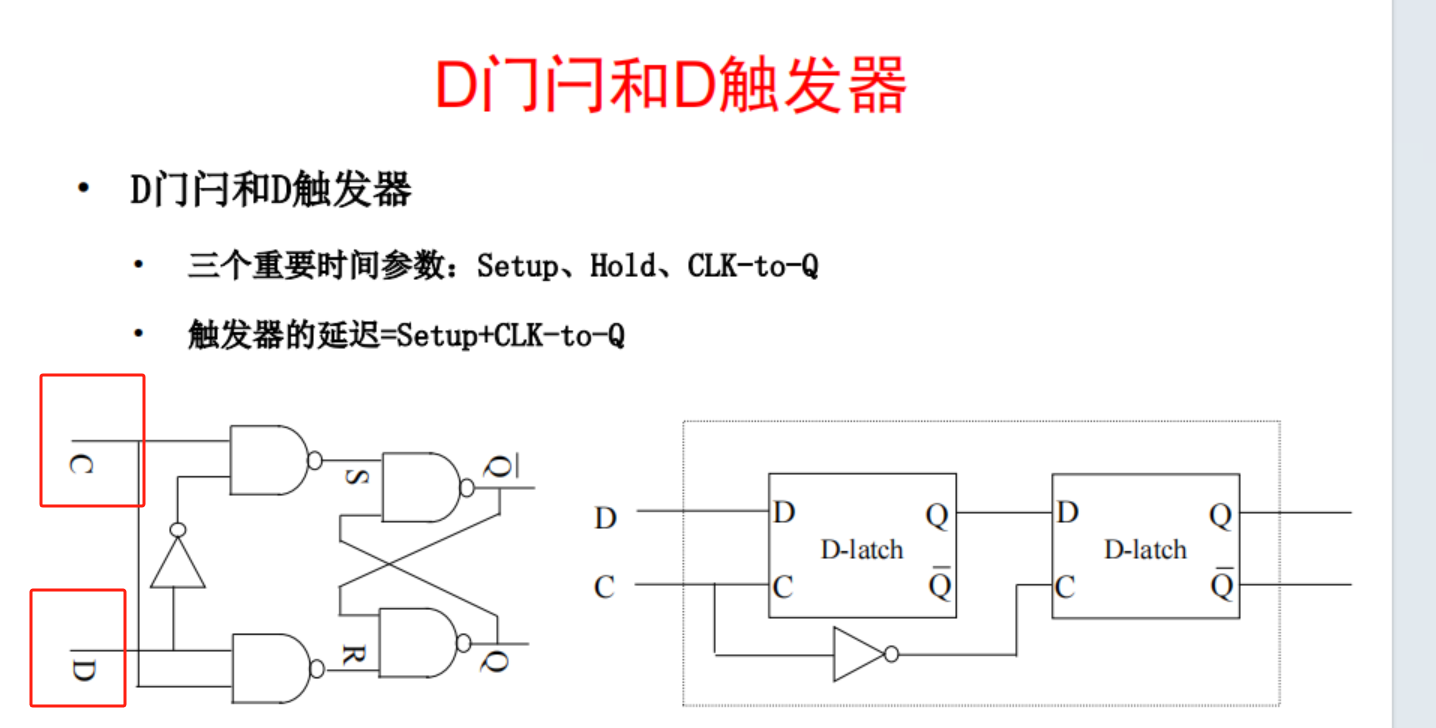

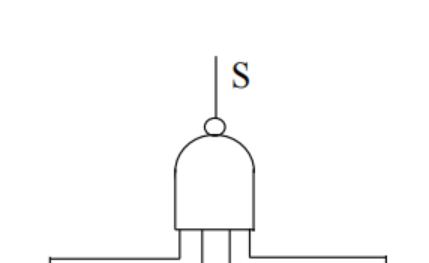

RS触发器组合形成D触发器
C为时钟,D是数据,个人感觉C的意思更像是Control,控制
意思是,在C等于1的时候,D能把值传递给Q,如果C=0,S和R一直等于1,原来的值不变
这是一个非门,不是二极管!
