IIC通信协议

    IIC是两线式串行总线，包括数据线SDA和时钟线SCL，为半双工通信方式，可以发送和接收数据。

    IIC协议有6种，分别是空闲状态、开始信号、停止信号、应答信号、数据的有效性以及数据传输，每一个种协议都对应不同的SDA和SCL状态。

1、空闲状态

	在空闲状态时，SDA和SCL都处于高电平状态。

2、开始信号和停止信号

	当SCL为高期间，SDA由高到低的跳变；开始信号是一种电平跳变时序信号，而不是一个电平信号。

   当SCL为高期间，SDA由低到高的跳变；停止信号也是一种电平跳变时序信号。

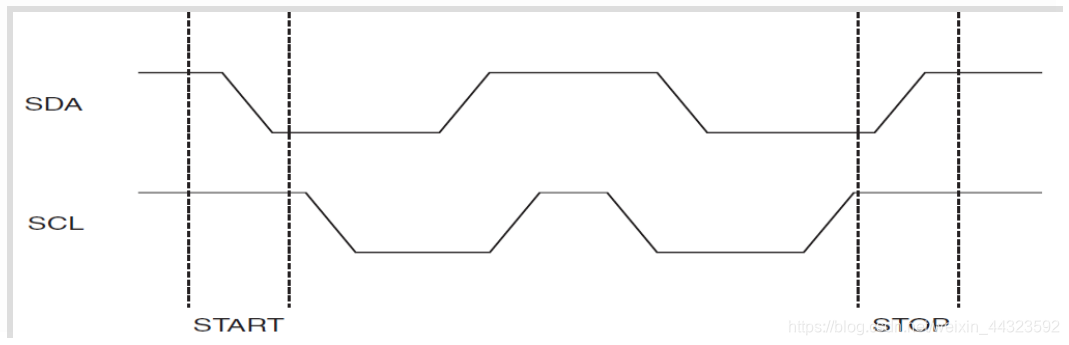

在这里插入图片描述

3、应答信号

	发送器每发送一个字节（8位）数据，在第九个脉冲期间释放SDA数据线，接收器就会反馈一个应答信号。应答信号为低电平则为有效应答位（ACK）；应答信号为高电平则为非应答位（NASK），一般表示接收数据失败。
	在反馈ACK时，接收器必须在第九个时钟脉冲之前的低电平期间将SDA拉低，且在第九个脉冲期间保持低电平。
	如果接收器是主控器&#x
