摄像头调试

一、摄像头抓图

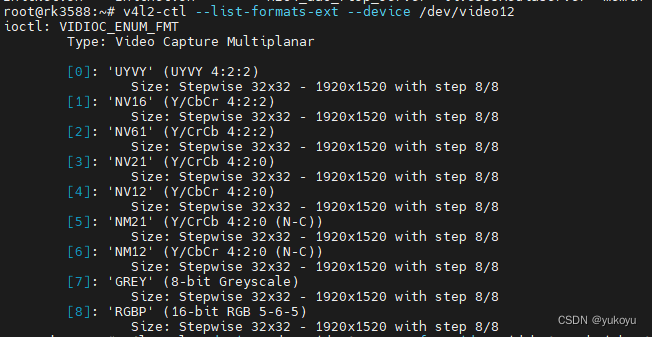

1.查看摄像头支持类型
v4l2-ctl --list-formats-ext --device /dev/video12

请添加图片描述

2.抓图
v4l2-ctl --device /dev/video12 --set-fmt-video=width=1920,height=1080,pixelformat=NV21 --stream-mmap --stream-to=./output_1920.nv21 --stream-count=1
3.nv12格式转换为jpg
ffmpeg -s 1920x1080 -pix_fmt nv12 -f rawvideo -i output_1920.nv21 output.jpg

二、查看摄像头拓扑结构

1.查看media 设备

ls /dev/media*

2.查看media设备的拓扑关系

media-ctl -p -d /dev/mediaX

Media controller API version 5.10.160

Media device information
------------------------

driver          rkcif
model           rkcif-mipi-lvds2
serial
bus info
hw revision     0x0
driver version  5.10.160

Device topology

- entity 1: stream_cif_mipi_id0 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video0
  pad0: Sink
          <- "rockchip-mipi-csi2":1 [ENABLED]
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 5: stream_cif_mipi_id1 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video1
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 [ENABLED]
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 9: stream_cif_mipi_id2 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video2
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 [ENABLED]
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 13: stream_cif_mipi_id3 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video3
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 [ENABLED]
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 17: rkcif_scale_ch0 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video4
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 [ENABLED]
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 21: rkcif_scale_ch1 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video5
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 [ENABLED]
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 25: rkcif_scale_ch2 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video6
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 [ENABLED]
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 29: rkcif_scale_ch3 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video7
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 [ENABLED]
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 33: rkcif_tools_id0 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video8
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 [ENABLED]
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 []

- entity 37: rkcif_tools_id1 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video9
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 [ENABLED]
          <- "rockchip-mipi-csi2":11 []

- entity 41: rkcif_tools_id2 (1 pad, 11 links)
      type Node subtype V4L flags 0
      device node name /dev/video10
  pad0: Sink
          <- "rockchip-mipi-csi2":1 []
          <- "rockchip-mipi-csi2":2 []
          <- "rockchip-mipi-csi2":3 []
          <- "rockchip-mipi-csi2":4 []
          <- "rockchip-mipi-csi2":5 []
          <- "rockchip-mipi-csi2":6 []
          <- "rockchip-mipi-csi2":7 []
          <- "rockchip-mipi-csi2":8 []
          <- "rockchip-mipi-csi2":9 []
          <- "rockchip-mipi-csi2":10 []
          <- "rockchip-mipi-csi2":11 [ENABLED]

- entity 45: rockchip-mipi-csi2 (12 pads, 122 links)
      type V4L2 subdev subtype Unknown flags 0
      device node name /dev/v4l-subdev0
  pad0: Sink
          [fmt:SRGGB10_1X10/2712x1536 field:none
           crop.bounds:(76,8)/2560x1520
           crop:(76,8)/2560x1520]
          <- "rockchip-csi2-dphy0":1 [ENABLED]
  pad1: Source
          -> "stream_cif_mipi_id0":0 [ENABLED]
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad2: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 [ENABLED]
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad3: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 [ENABLED]
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad4: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 [ENABLED]
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad5: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 [ENABLED]
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad6: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 [ENABLED]
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad7: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 [ENABLED]
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad8: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 [ENABLED]
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad9: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 [ENABLED]
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 []
  pad10: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 [ENABLED]
          -> "rkcif_tools_id2":0 []
  pad11: Source
          -> "stream_cif_mipi_id0":0 []
          -> "stream_cif_mipi_id1":0 []
          -> "stream_cif_mipi_id2":0 []
          -> "stream_cif_mipi_id3":0 []
          -> "rkcif_scale_ch0":0 []
          -> "rkcif_scale_ch1":0 []
          -> "rkcif_scale_ch2":0 []
          -> "rkcif_scale_ch3":0 []
          -> "rkcif_tools_id0":0 []
          -> "rkcif_tools_id1":0 []
          -> "rkcif_tools_id2":0 [ENABLED]

- entity 58: rockchip-csi2-dphy0 (2 pads, 2 links)
      type V4L2 subdev subtype Unknown flags 0
      device node name /dev/v4l-subdev1
  pad0: Sink
          [fmt:SRGGB10_1X10/2712x1536@10000/300000 field:none
           crop.bounds:(76,8)/2560x1520]
          <- "m00_b_imx464 3-001a":0 [ENABLED]
  pad1: Source
          -> "rockchip-mipi-csi2":0 [ENABLED]


- entity 63: m00_b_imx464 3-001a (1 pad, 1 link)  《《《没看到这个说明驱动没起来
      type V4L2 subdev subtype Sensor flags 0
      device node name /dev/v4l-subdev2
  pad0: Source
          [fmt:SRGGB10_1X10/2712x1536@10000/300000 field:none
           crop.bounds:(76,8)/2560x1520]
          -> "rockchip-csi2-dphy0":0 [ENABLED]

- entity 67: m00_b_ircut (0 pad, 0 link)
      type V4L2 subdev subtype Lens flags 1
      device node name /dev/v4l-subdev3

entity 63: m00_b_imx464 3-001a (1 pad, 1 link)

m00：m模块 插到00位置

b：后摄像头

imx464：摄像头型号

3：使用i2c 3

001a：i2c 的从机地址

1 pad 一个端口

1 link 一个连线

[fmt:SRGGB10_1X10/2712x1536@10000/300000 field:none
crop.bounds:(76,8)/2560x1520]

SRGGB = baw格式

10 = 位宽为10

1 = 总线样本数

1 = 总线宽

2712x1536 =最大分辨率

10000/300000 =帧率

Media device information
------------------------

driver          rkisp0-vir0
model           rkisp0
serial
bus info
hw revision     0x0
driver version  5.10.160

Device topology

- entity 1: rkisp-isp-subdev (4 pads, 10 links)
      type V4L2 subdev subtype Unknown flags 0
      device node name /dev/v4l-subdev4
  pad0: Sink
          [fmt:SRGGB10_1X10/2560x1520 field:none
           crop.bounds:(0,0)/2560x1520
           crop:(0,0)/2560x1520]
          <- "rkisp_rawrd0_m":0 []
          <- "rkisp_rawrd2_s":0 [ENABLED]
          <- "rkisp_rawrd1_l":0 []
          <- "rkcif-mipi-lvds2":0 [ENABLED]
  pad1: Sink
          <- "rkisp-input-params":0 [ENABLED]
  pad2: Source
          [fmt:YUYV8_2X8/2560x1520 field:none colorspace:smpte170m quantization:full-range
           crop.bounds:(0,0)/2560x1520
           crop:(0,0)/2560x1520]
          -> "rkisp_mainpath":0 [ENABLED]
          -> "rkisp_selfpath":0 [ENABLED]
          -> "rkisp_fbcpath":0 [ENABLED]
          -> "rkisp_iqtool":0 [ENABLED]
  pad3: Source
          -> "rkisp-statistics":0 [ENABLED]

- entity 6: rkisp_mainpath (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video11
  pad0: Sink
          <- "rkisp-isp-subdev":2 [ENABLED]

- entity 12: rkisp_selfpath (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video12
  pad0: Sink
          <- "rkisp-isp-subdev":2 [ENABLED]

- entity 18: rkisp_fbcpath (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video13
  pad0: Sink
          <- "rkisp-isp-subdev":2 [ENABLED]

- entity 24: rkisp_iqtool (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video14
  pad0: Sink
          <- "rkisp-isp-subdev":2 [ENABLED]

- entity 30: rkisp_rawrd0_m (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video15
  pad0: Source
          -> "rkisp-isp-subdev":0 []

- entity 36: rkisp_rawrd2_s (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video16
  pad0: Source
          -> "rkisp-isp-subdev":0 [ENABLED]

- entity 42: rkisp_rawrd1_l (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video17
  pad0: Source
          -> "rkisp-isp-subdev":0 []

- entity 48: rkisp-statistics (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video18
  pad0: Sink
          <- "rkisp-isp-subdev":3 [ENABLED]

- entity 54: rkisp-input-params (1 pad, 1 link)
      type Node subtype V4L flags 0
      device node name /dev/video19
  pad0: Source
          -> "rkisp-isp-subdev":1 [ENABLED]

- entity 60: rkcif-mipi-lvds2 (1 pad, 1 link)
      type V4L2 subdev subtype Unknown flags 0
      device node name /dev/v4l-subdev5
  pad0: Source
          [fmt:SRGGB10_1X10/2560x1520@10000/300000 field:none]
          -> "rkisp-isp-subdev":0 [ENABLED]
3.查看video和设备节点的关系
grep "" /sys/class/video4linux/*/name
如何判断USB摄相头支持的视频流格式
05-25
如何判断USB摄相头支持的视频流格式 一个简单的调用函数判断
华夏车牌识别摄像头调试客户端软件
最新发布
09-25
华夏车牌识别摄像头调试客户端软件是一款专业用于车辆识别系统的应用程序。该软件专为车牌识别摄像头的操作与调试设计，便于用户在使用华夏品牌的车牌识别设备时进行客户端的安装和配置。通过本软件，用户可以完成...
查询摄像头支持的图片格式
pan_00_hao的专栏
04-04 1415
int flag=0; int fd=-1; fd=open("/dev/video0",O_RDWR|O_NONBLOCK,0); struct v4l2_fmtdesc fmt; fmt.index=0; fmt.type=V4L2_BUF_TYPE_VIDEO_CAPTURE; while((flag=ioctl(fd,VIDIOC_ENUM_FMT,&fmt))!=-1) {
camera调试：RK3588如何点亮一个sensor？
qq_34341546的博客
02-06 1万+
rk平台，添加点亮一个新的camera调试。
camera 调试常见问题
乐于分享
10-14 6713
camera 调试
media-ctl 工具打印media control框架下media设备节点拓扑结构
zhfabel的博客
08-02 7911
硬件设备：RV1126 [root@RV1126_RV1109:/]# media-ctl -p /dev/media0 Media controller API version 4.19.111 Media device information ------------------------ driver rkcif model rkcif_mipi_lvds serial bus info hw revision
摄像头调试助手_摄像头调试助手_源码
10-02
在IT领域，尤其是在嵌入式系统开发中，摄像头调试是一个重要的环节。STM32作为一款广泛应用的微控制器，常被用于各种嵌入式系统，包括图像处理和视频捕捉。"摄像头调试助手"是一款专为STM32平台设计的工具，旨在帮助...
调试助手（网络调试助手、摄像头调试助手、串口调试助手）
07-04
这里我们主要关注三个类型的调试助手：网络调试助手、摄像头调试助手和串口调试助手。 **网络调试助手** 网络调试助手是用于监测和分析网络通信的专业工具。它能帮助开发者查看和解析网络数据包，包括TCP/IP、HTTP...
智能车MT9V034摄像头调试上位机.zip
01-30
智能车MT9V034摄像头调试上位机是一个针对智能车辆中使用的MT9V034摄像头进行配置和优化的专用软件工具。这个上位机软件是连接摄像头与计算机的桥梁，允许用户通过计算机对摄像头的各项参数进行调整，以满足特定应用...
USB摄像头调试软件
04-16
USB摄像头调试软件是一种实用的小工具，专为帮助用户优化和调试他们的USB摄像头而设计。它提供了两种语言版本，包括英文版和中文版，以满足不同用户的语言需求。这个软件的核心功能集中在调整摄像头的性能和设置，使...
RV1103与FPGA通过MIPI CSI-2实现视频传输，实现网络推流
01-22 2339
RV1103与FPGA通过MIPI CSI-2实现视频传输，实现网络推流。
RK平台：V4l2 抓数据应用
qq_34341546的博客
07-30 1327
v4l2 抓取数据流应用demo
gitee
lqw_913940909的博客
06-27 467
1、 建议使用 ubuntu18.04.5 编译环境： sudo apt update sudo apt install libglib2.0-dev libpixman-1-dev sudo apt install patchutils python screen texinfo unzip zlib1g-dev device-tree-compiler sudo apt-get install autoconf automake autotools-dev bc bison sudo apt in
v4l2抓取rv1126图像
weixin_48444982的博客
05-29 1921
本文是基于正点原子的rv1126开发板使用mx415摄像头对不同节点的图像进行抓取。
UVC debug 工具
weixin_35723192的博客
12-05 937
v4l2-ctl和media-ctl是Linux系统中用于配置和控制摄像头的命令行工具。
RK3588 camera驱动总结二之图像格式
huntenganwei的博客
05-28 1504
在驱动中有个重要的参数mbus-code，即Media Bus Pixel Codes，它描述的是用于在物理总线上传输的格式，比如 sensor 通过mipi dphy 向 isp 传输的图像格式，或者在 ISP 内部各子模块间传输的格式。对应Mbus-code，还有个重要的图像格式FourCC，全称 Four Character Codes，它用 4 个字符(即 32bit)来命名图像格式，存储在 Memory 中的图像格式。也有可能不支持的格式转换，具体看驱动的实现和camera的支持。
RV1126----新增sensor--imx214
嵌入式人工智能相关
08-09 5233
RV1126----新增sensor--imx214
v4l-utils工具包
kuosuoguang3325的博客
07-23 7234
4、v4l-utils工具包 v4l-utils主要包含两个常用工具，分别是media-ctl、v4l2-ctl 安装v4l-utils UBUNTU系统安装方法 $ apt-get install v4l-utils Buildroot系统安装方法 vim buildroot/configs/rockchip_rk1808_defconfig BR2_PACKAGE_LIBV4L_UTILS=y media-ctl工具 media-ctl的作用 配置拓扑结构中各节点的format
V4L2-CTL和GStreamer 抓图 抓帧 显示图像
热门推荐
daochukoukoiu的博客
01-12 1万+
media-ctl工具的操作是通过/dev/medio0等media设备，它所管理是media的拓扑结构中各个节点的format，大小，链接 可以使用GStreamer预览Camera的图像、编码
摄像头调试问题大全与解决方案
"摄像头调试是IT领域中常见的一项任务，涉及到硬件设置、软件配置以及图像质量优化等多个方面。本文将探讨摄像头调试过程中可能遇到的问题及其解决方法，旨在为用户提供实用的指导。 在摄像头调试过程中，可能会...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
