图

一、概念

图右顶点的有穷集合V和边的集合E组成
无向图（，）/有向图<，>：有无方向
度/入度出度：顶点边数
简单图：不存在某个顶点到其自身的边且不重复的边
完全图：任意两个顶点有边
带权图/网：边有权值
子图
路径：顶点到另一个顶点的序列
路径长度：路径上边的个数
环/回路
简单路径：顶点不重复出现
简单环：除第一和最后不重复
连通：有路径
连通图：任意一对顶点连通
连通分量：无向图中的极大连通子图，多个
强连通图：有向图

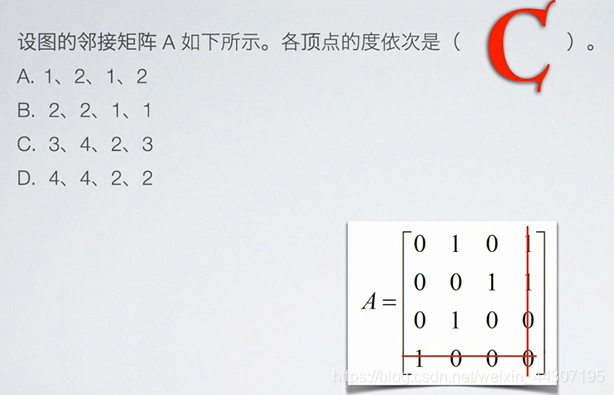

注：

计算各顶点的度存在重复

在这里插入图片描述

无向连通图所有顶点的度之和为偶数（重复计算）

矩阵A^m各元素值的含义：i 经过(m-1)个中间结点到 j 的路径条数为A_i,j条

二、存储结构

顺序存储结构

若顶点不为数：用数组标记Vertex

邻接矩阵：二维数组

typedef struct{
	int no;								//编号
	Elemtype data;						//信息
}VertexType;
typedef struct{
	int edges[MAXV][MAXV];				//邻接矩阵
	int n;								//顶点数
	int e;								//边数
	VertexType vexs[MAXV];				//信息
}MatGraph;

链式存储结构

邻接表

typedef ANode{
	int adjvex;					//编号
	struct ANode *nextarc;		//下个结点
	int weight;					//权值
}ArcNode;						//结点
typedef struct Vnode{
	Elemtype data;				//信息
	ArcNode *firstarc;			//第一个边结点
}VNode;							//头结点
typedef struct{
	VNode adjlist[MAXV];		//头结点数组
	int n;						//顶点数
	int e;						//边数
}AdjGraph;						//邻接表

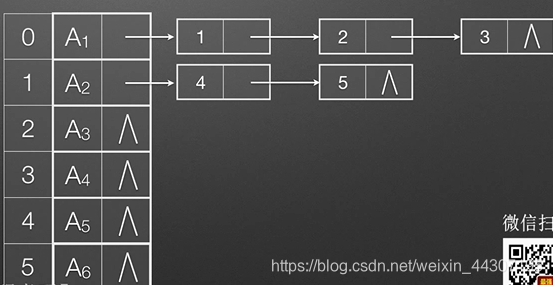

在这里插入图片描述

逆邻接表：头结点为边结点的终点

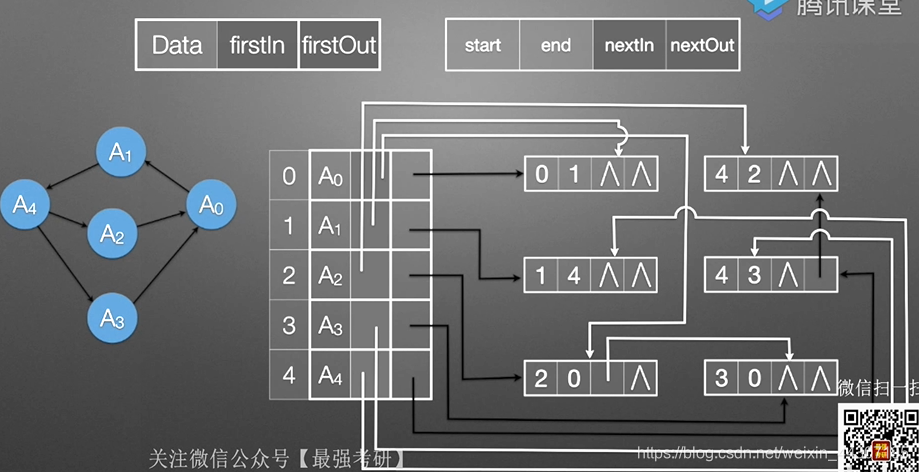

十字链表：

在这里插入图片描述

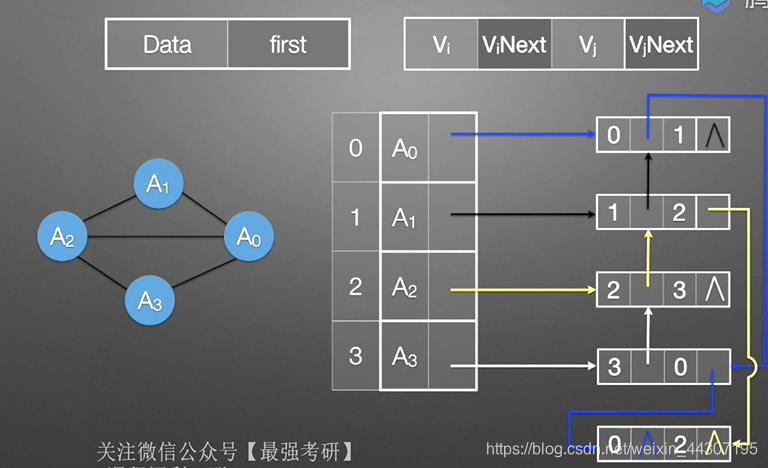

邻接多重表

在这里插入图片描述

三、遍历

深度优先遍历（DFS）

void DFS(int v, AGraph *G){
	visit[v] = l;							//标记已访问
	Visit(v);
	ArcNode* q = G->adjlist[v].firstarc;		//第一个边结点
	while(q != NULL){
		if(vist[q->adjvex] == 0){				//下个结点未访问
			DFS(q->adjvex, G);
		}
		q = q->nextarc;
	}
}

广度优先遍历（BFS）

void BFS(AGraph *G, int v, int visit[MaxSize]){
    ArcNode *p;
    int que[MaxSize], front = 0, rear = 0;		//队列
    int j;
    Visit(v);
    visit[v] = 1;								//标记已访问
    rear = (rear+1)%MaxSize;					//找到队尾
    que[rear] = v;								//入队
    while(front != rear){						//队不空
        front  = (front+1)%MaxSize;				//出队
        j = que[front];							//获得出队元素
        p = G->adjlist[j].first;				//取第一个边结点
        while(p != NULL){
            	if(visit[p->adjV] == 0){		//未访问
                    Visit(p->adjV);
                    visit[p->adjV] = 1;			//标记已访问
                    rear = (rear+1)%MaxSize;
                    que[rear] = p->adjV;		//入队
                }
            p = p->next;						//找到出队元素其他相邻结点
        }
    }
}

四、最小生成树——带权值最小

Prim算法——生成树的结点与未加入结点之间找最小且不会产生环

void Prim(int n, float MGraph[][n], int v0, float &sum){
	float lowCost[n],vSet[n];
	int v, k, min;
	for(int i = 0 ; i < n ; i++){			//初始化
		lowCost[i] = MGraph[v0][i];			//以v0为根与其他顶点权值
		vSet[i] = 0;
	}
	v = v0;
	vSet[v] = 1;							//已并入树中
	sum = 0;

    for(int i = 0; i < n-1 ; i++){			//访问其余顶点
        min = INF;
        for(int j = 0 ; j < n ; ++j){
            if(vSet[j] == 0 && lowCost[j] < min){	//从未访问中找最小
                min = lowCost[j];
                k = j;						//对应顶点
            }
        }
        vSet[k] = 1;						//加入树
        v = k;
        sum += min;
        for(int j = 0 ; j < n ; j++){		//更新与未接入之间的权值
            if(vSet[j] == 0 && MGraph[v][j] < lowCost[j]){
                lowCost[j] = MGraph[v][j];
            }
        }
    }
}

Kruskal算法——找权值最小的边，且不产生环，边两端顶点生成树

并查集

五、最短路径

Dijkstra算法——某一顶点到其余顶点的最短路径

如果加入顶点后到达其余点的路径比原来小，更新dist[]和path[]

查找路径从终点找上一个顶点

dist[]：存放到各点最短路径

path[]：存放到达该点的上个顶点

set[]：判断是否已加入路径

void Dijkstra(int n, float MGraph[][n], int v0, int dist[], in path[]){
	int set[MaxSize];
	int min,v;
	for(int i = 0; i < n ; i++){			//初始化
		dist[i] = MGraph[v0][i];
        set[i] = 0;
        if(MGraph[v0][i] < INF)				//可达
            path[i] = v0;
        else								//不可达
            path[i] = -1;
	}
    set[v0] = 1;							//已访问
    path[v0] = -1;

    for(int i = 0; i < n-1; ++i){			//查找其余结点
        min = INF;
        for(int j = 0; j < n; ++j){
            if(set[j] == 0 && dist[j] < min){//找到最短路径
                v = j;
                min = dist[j];
            }
        }
        set[v] = 1;							//已访问
        for(int j = 0; j < n; ++j){
            //更新最短路径
            if(set[j] == 0 && dist[v]+MGraph[v][j] < dist[j]){
				dist[j] = dist[v]+MGraph[v][j];
                path[j] = v;
            }
        }
    }
}

Floyd算法——任意两个顶点之间最短路径

对于每个顶点v，和任一顶点对(i,j), i≠j,v≠j,i≠v,

如果A[i] [j] >A[i] [v]+A[v] [j],更新A[i] [j]的值，Path[i] [j] = v

A[i] [j]：存储任意两个顶点之间当前最短路径

Path[i] [j]：经过中间点

void printPath(int u, int v, int path[][MAX]){
	if(path[u][v] == -1){				//两顶点直接相连
		printf();
	}else{
		int mid = path[u][v];			//获取中间点
		printPath(u, mid, path);		//起点到中间点
		printPath(mid, v, path);		//中间点到终点
	}
}

void Floyd(int n, float MGraph[][n], int Paht[]){
    int i, j, v;
    int A[n][n];
    for(i = 0; i < n; ++i){					//初始化
        for(j = 0; j < n; ++j){
            A[i][j] = MGraph[i][j];
            Path[i][j] = -1;
        }
    }

    for(v = 0; v < n; ++v){
        for(i = 0; i < n; ++i){
        	for(j = 0; j < n; ++j){
        		if(A[i][j] > A[i][v] + A[v][j]){	//加入中间结点后有更小
                    A[i][j] = A[i][v] + A[v][j];
                    Path[i][j] = v;
                }
    		}
    	}
    }
}
