本文介绍了在处理圆形板子时，如何使用Z-copy、赋予GND属性、挖空和合并铜皮的技巧，以及针对难以全局操作的情况，提供局部移动和调整弧度的方法。最后提到选中图形并适当拉伸以完成设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

背景：

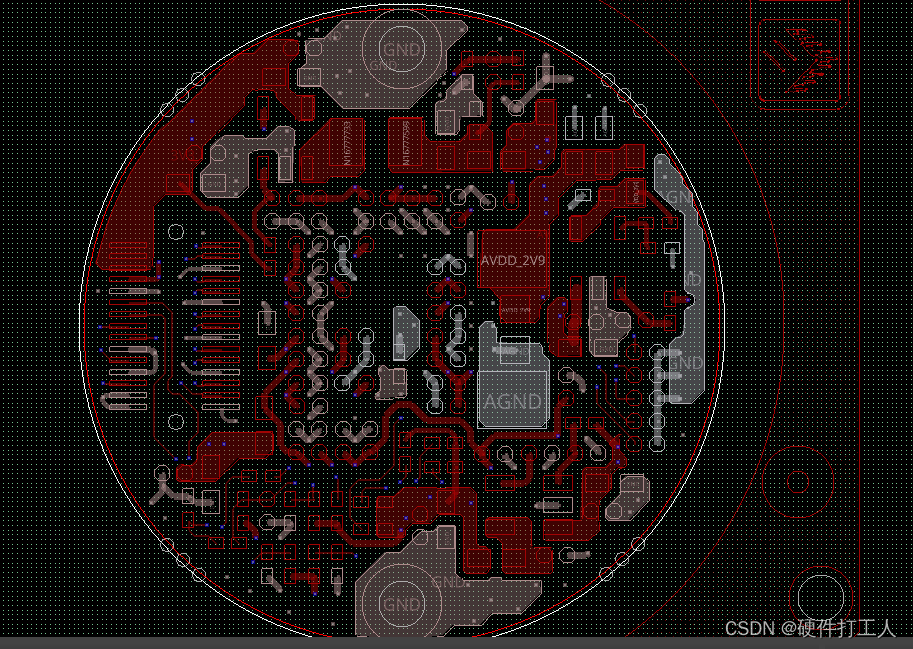

遇到图示的圆形板子，铺铜无法沿着routerkeeping走圆形铺铜
在这里插入图片描述
操作：

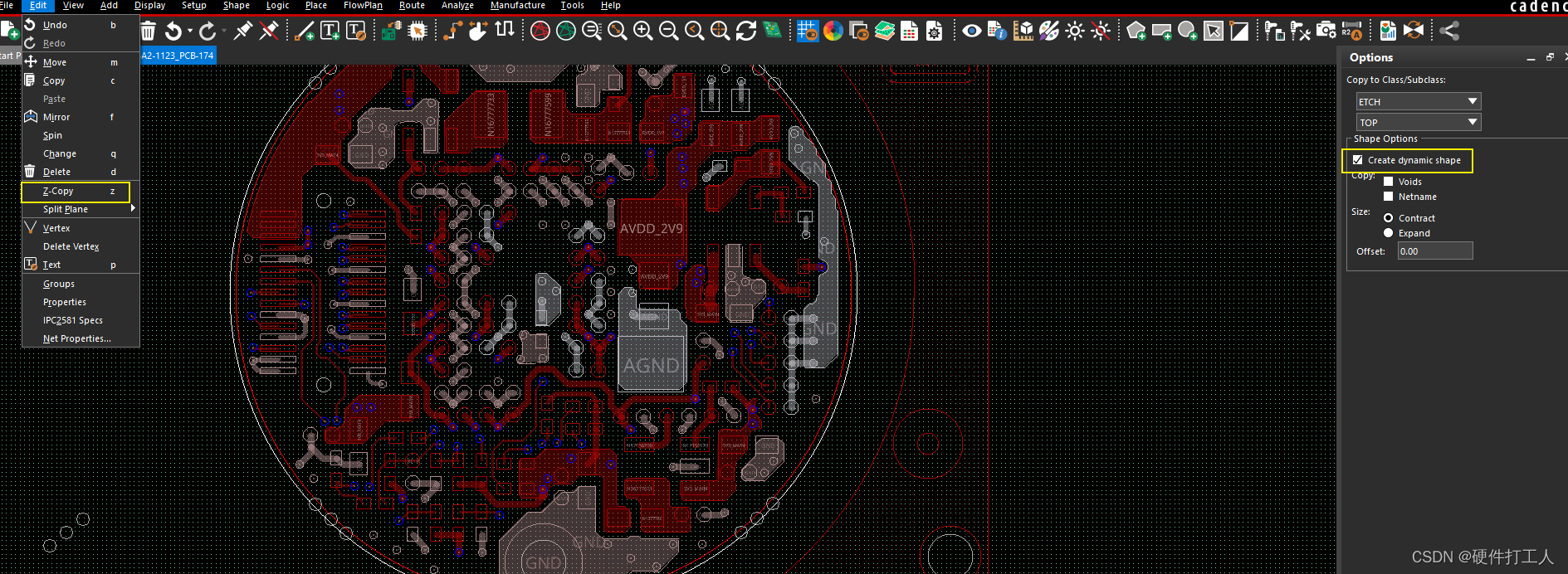

1.利用Z-copy

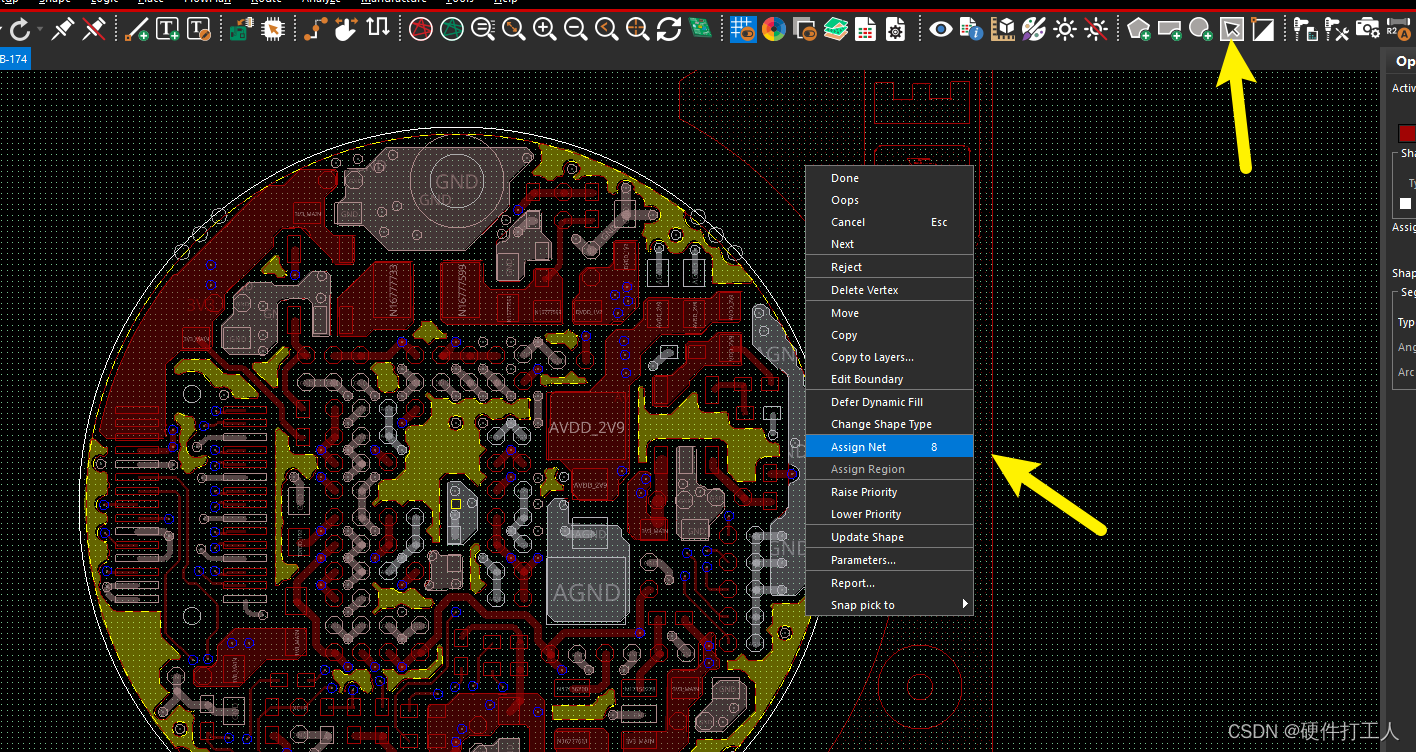

2.copy出来的网络赋予GND属性

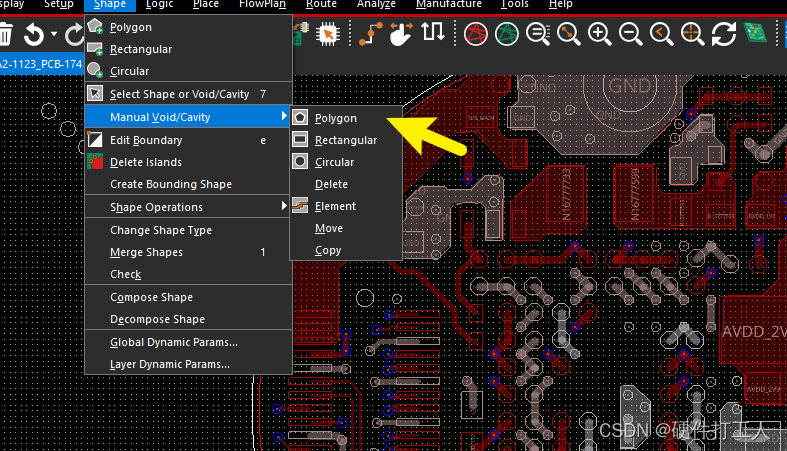

3.挖空多余铜皮

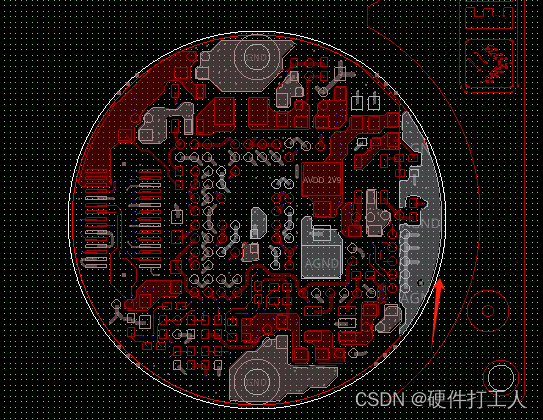

4，合并铜皮（若有必要），图示是修正之后的铜皮效果

这这里介绍另两种思路：

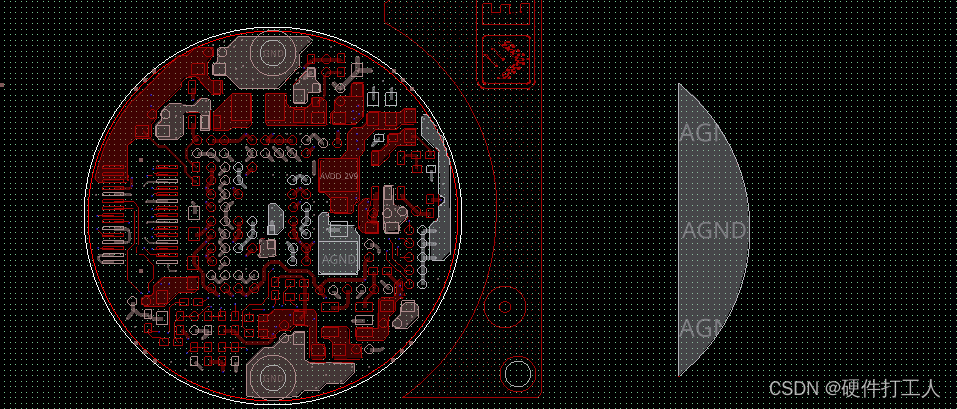

1.对于不好全局z-copy的铜皮，可先z-copy,然后移动出来，修建到响应的弧度，然后再赋予网络，然后再移动进去板内，如图示。
在这里插入图片描述

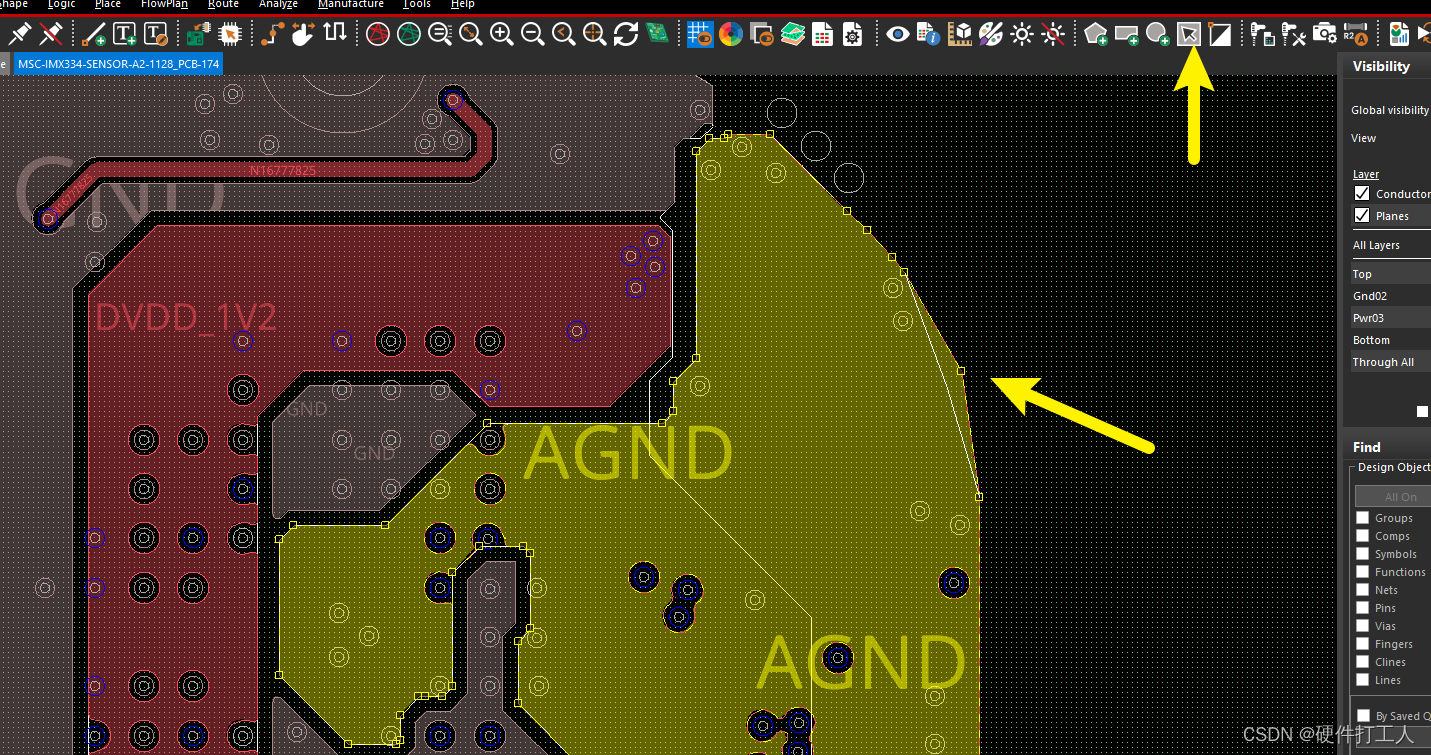

2.选中图形，适当拉伸即可
在这里插入图片描述
