【ADS】导入CMOS衬底文件+使用coilsys生成电感

新建工程经常忘记怎么操作，简记防遗忘。

1.unzip file

designKits-》unzip，选择对应库的压缩包，我这里是（TSMC_CRN65GP_v2.zip）。

为了工程文件比较有条理，这里直接在当前工程的文件夹下新建一个文件夹，命名为designKit，如图

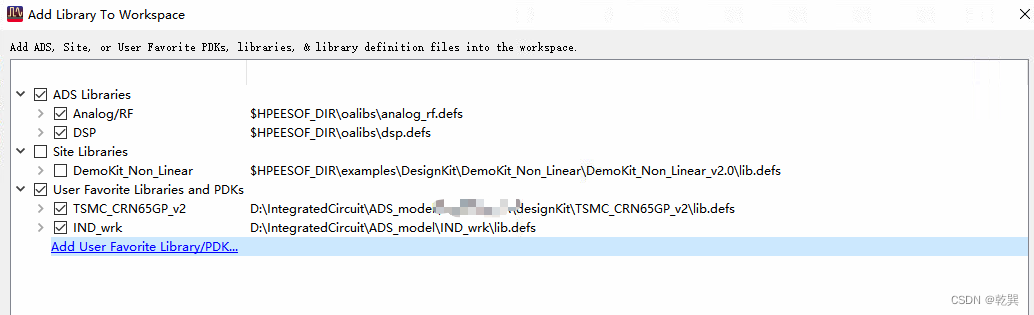

designKits-》manage，勾选刚才导入的库的lib.def文件。这里是TSMC_CRN56GP_v2

2.原理图仿真

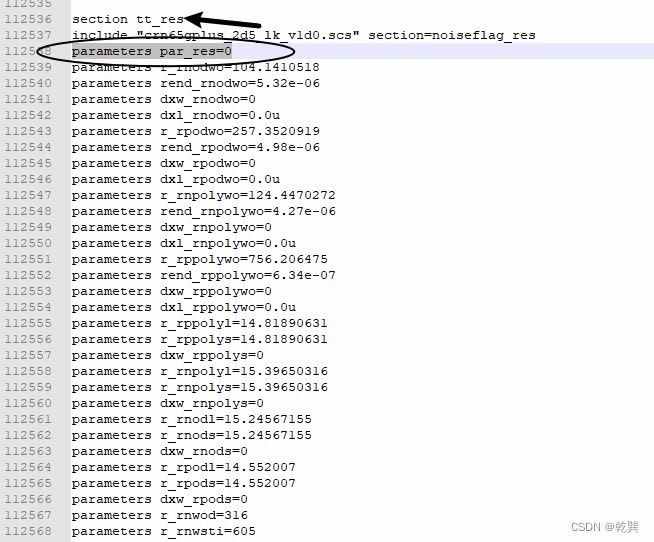

加入衬底后，仿真原理图，这里出现了报错，原因是par_res重复定义了，删掉对应行的定义（par_res=0）。

3.Layout加载衬底文件

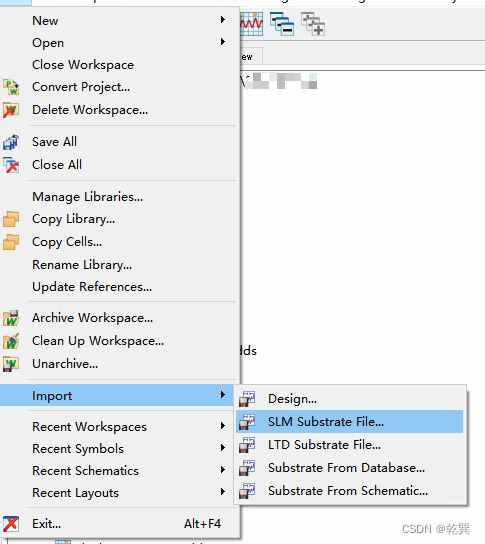

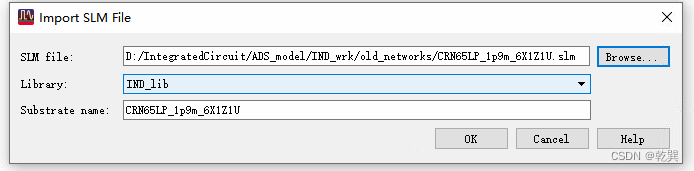

上面勾选了IND_wrk库，这里在导入slm sub

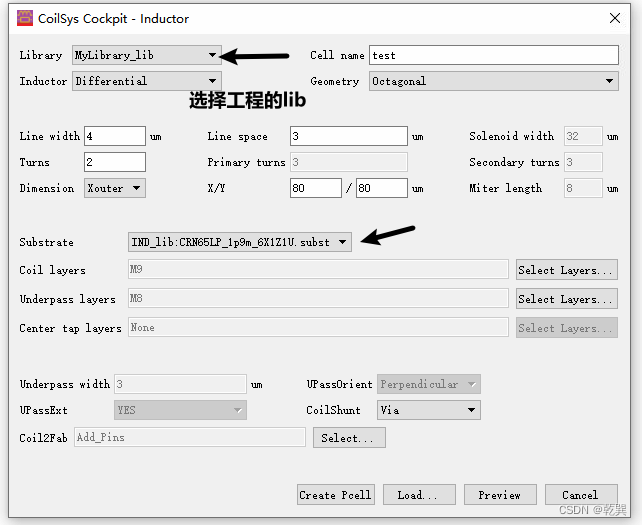

4.使用coilsys生成电感

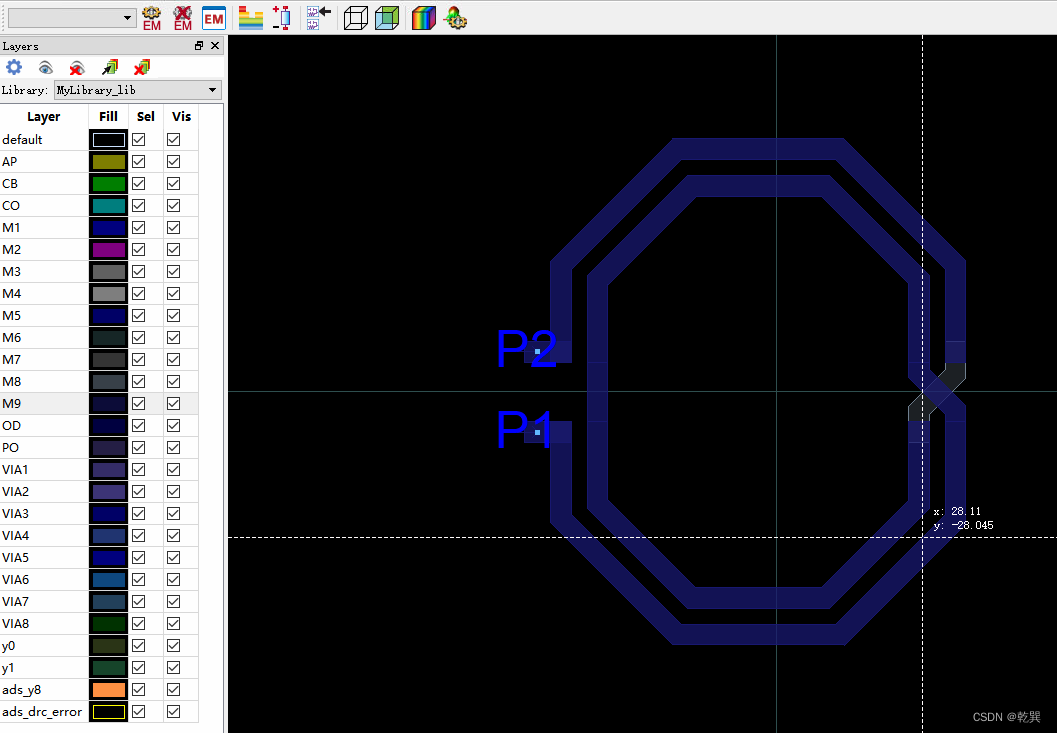

成功~
