【Cadence】解决Layout不在格点上的DRC错误（0.005um）

最新推荐文章于 2023-11-10 10:31:06 发布
最新推荐文章于 2023-11-10 10:31:06 发布
阅读量3.9k 收藏 30
点赞数 2
分类专栏： CMOS Cadence 文章标签： calibre Cadence
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44291388/article/details/130475005
版权

消除格点问题

1.问题描述

DRC报错：
grid must be an integer multiple of 0.005 um

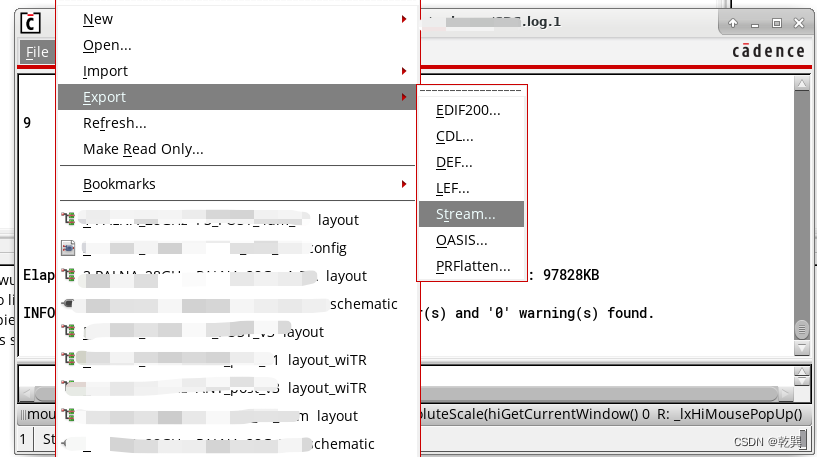

2.导出GDS

在这里插入图片描述

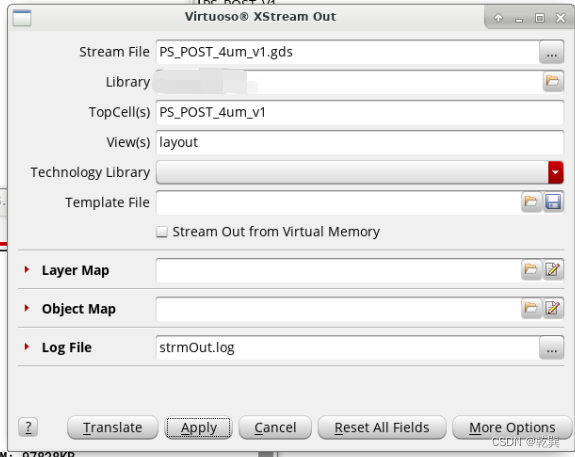

点击该窗口前，打开要导出的layout,会自动识别到该layout的gds文件
直接translate
在这里插入图片描述

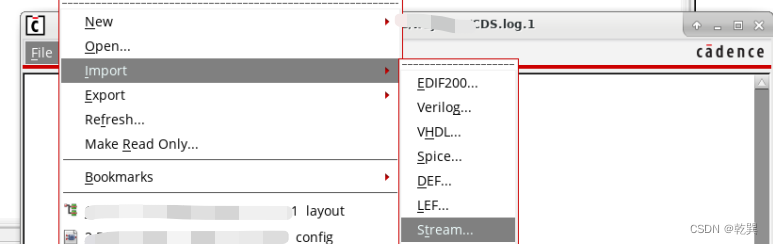

3.导入GDS

在这里插入图片描述

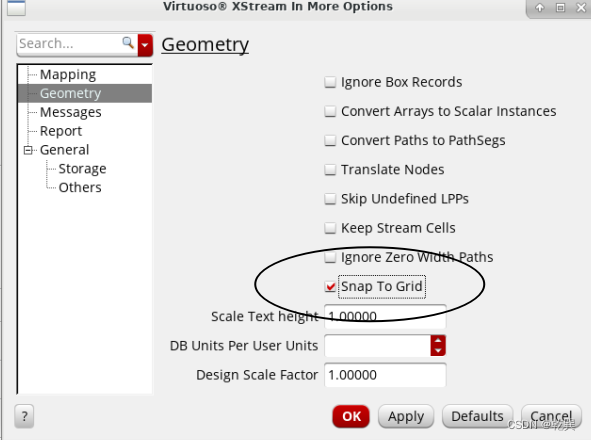

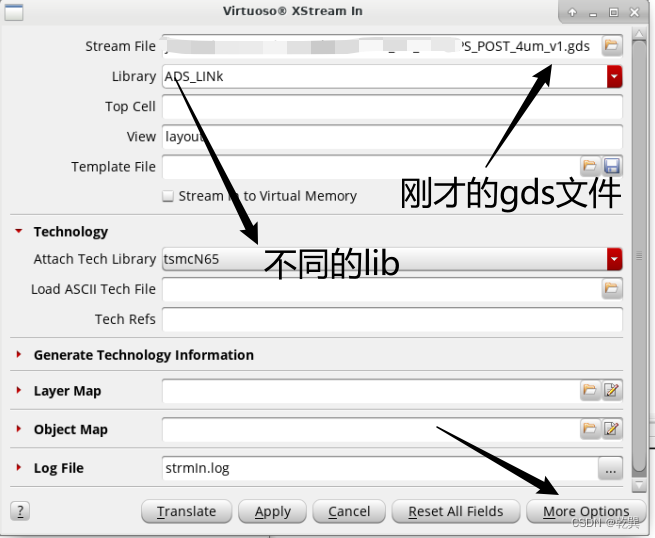

在一个不同的lib下重新导入刚才的gds文件，在 more options里面选择 snap to grid
translate
在这里插入图片描述

在这里插入图片描述

4.结语

根据上面的步骤就可以消除DRC的格点问题，把该文件复制会原路径即可。
不过可能会存在强制转换后不是45deg的DRC错误在这里插入图片描述
