Android12原生车机桌面卡片源码阅读总结

简介：本篇文章主要介绍Android12原生车机桌面卡片相关的设计模式和设计架构，为相关的车机桌面定制开发提供相关参考和思路。

图1

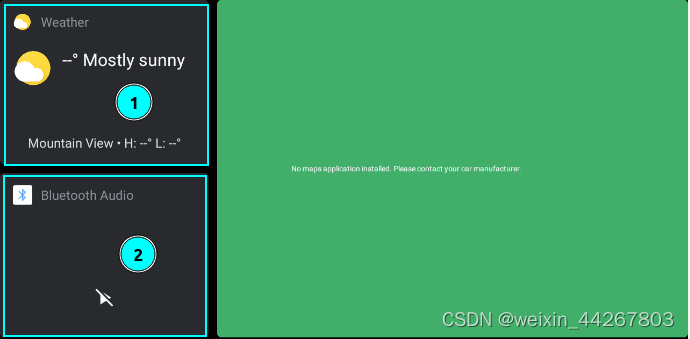

如上图1所示，卡片1是AssitiveCard，主要功能有2个：1）展示天气信息，原生的是假数据2）展示投屏应用；卡片2是AudioCard，主要功能有两个：1）展示多媒体应用，主要是音乐2）展示来电话信息；卡片不仅是用来展示应用，而且可以与用户进行交互。

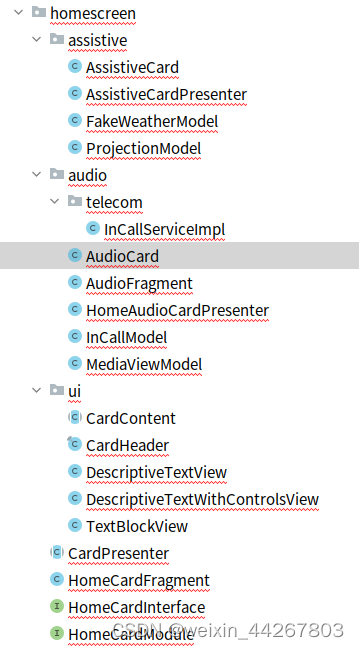

Android12桌面卡片源码对应的文件目录如下图2所示

图2

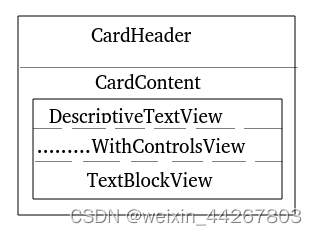

如图2文件目录ui所示，ui目录下的接口是卡片的UI组成，如下图3所示，主要分为两块，卡片标题CardHeader和卡片内容CardContent，卡片内容根据不同的数据源分为三种具体的View。
图3

1、桌面卡片的MVP设计架构

图4

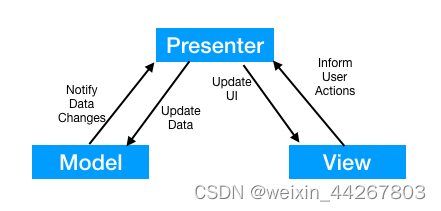

如上图4所示，是MVP的典型架构，View即视图层，如Fragment或Activity，Model是数据层，对数据及其操作做了封装，Presenter是逻辑控制层，是Model和View之间进行通信的桥梁和枢纽，三者之间是独立和解耦的，View和Presenter，Model和Presenter之间分别相互持有对方的引用，以此来作为彼此通信的基础。

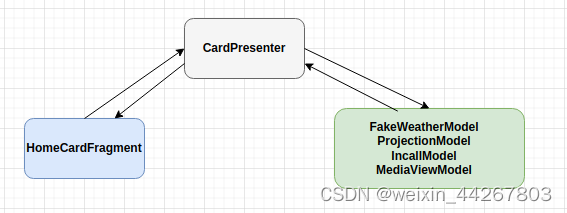

结合图2，桌面卡片的MVP设计架构涉及到的具体接口如下图5所示

图5
2、桌面卡片的设计模式

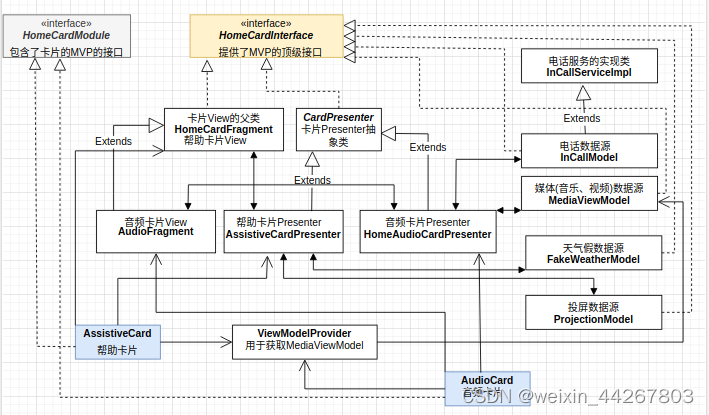

为了更详细地体现图2各个接口之间的关系和图5的MVP设计模式，整理图2各个接口，得到如下图6所示的UML类图
图6

如图6所示，这里要强调仅MediaViewModel使用了Jetpack组件****AndroidViewModel和LiveData对媒体数据源进行了管理，当媒体数据源有变化时，可以自动更新View，可详细阅读源码和查阅相关资料，从而对AndroidViewModel和LiveData有进一步地掌握，这里不过多阐述。
图5和图6可结合在一起看，从而对图2卡片源码目录中各个接口之间的关系有更好地把握。

结尾：本文只是从整体的设计架构和设计模式来对桌面卡片源码进行解析，目的是对源码有一个整体的把握，具体的接口实现细节需要自己详细进行阅读，本篇文章是对后续的详细阅读提供帮助。
