AVRCP连接状态异常

在这里插入图片描述

安卓版本：android-9（P版本）

问题现象：断开设备，迟迟没有发出BluetoothAdapter.ACTION_CONNECTION_STATE_CHANGED的广播将连接状态切到 BluetoothAdapter.STATE_DISCONNECTED
在这里插入图片描述

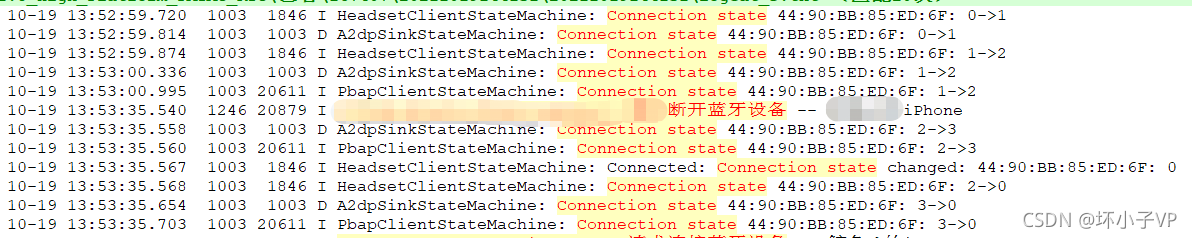

查看log可以发现各个主要协议都断开完成，那为何上述广播没有及时发出去呢？

该广播是在 AdapterProperties.sendConnectionStateChange() 中触发的，没有触发说明if条件不满足

if (updateCountersAndCheckForConnectionStateChange(state, prevState)) {
	int newAdapterState = convertToAdapterState(state);
	int prevAdapterState = convertToAdapterState(prevState);
	setConnectionState(newAdapterState);

	Intent intent = new Intent(BluetoothAdapter.ACTION_CONNECTION_STATE_CHANGED);
	intent.putExtra(BluetoothDevice.EXTRA_DEVICE, device);
	intent.putExtra(BluetoothAdapter.EXTRA_CONNECTION_STATE, newAdapterState);
    intent.putExtra(BluetoothAdapter.EXTRA_PREVIOUS_CONNECTION_STATE, prevAdapterState);
	intent.addFlags(Intent.FLAG_RECEIVER_REGISTERED_ONLY_BEFORE_BOOT);
	Log.i(TAG, "ADAPTER_CONNECTION_STATE_CHANGE: " + device + ": " + prevAdapterState
			+ " -> " + newAdapterState);
	if (!isNormalStateTransition(prevState, state)) {
		Log.w(TAG, "ADAPTER_CONNECTION_STATE_CHANGE: unexpected transition for profile="
				+ profile + ", device=" + device + ", " + prevState + " -> " + state);
	}
	mService.sendBroadcastAsUser(intent, UserHandle.ALL, AdapterService.BLUETOOTH_PERM);
}

updateCountersAndCheckForConnectionStateChange() 函数在断开设备阶段只有连接的全部协议都断开完成才会返回true，如此说明还有协议没有断开，再结合log基本锁定avrcp协议没有断开。

Avrcp协议的连接断开完全是跟着A2DP协议走的，log显示断avrcp完成时协议栈没有连接记录，btif_rc_get_device_by_handle() 返回NULL。
在这里插入图片描述

那就说明avrcp根本就没连接上，那为何蓝牙服务层会保存有avrcp连接成功的状态呢？

继续分析前面A2DP连接后SINK端主动连接avrcp的流程，a2dp连接的状态机为 StateOpening 时收到 BTA_AV_OPEN_EVT 事件中调用 BTA_AvOpenRc() 触发avrcp的连接。
在这里插入图片描述

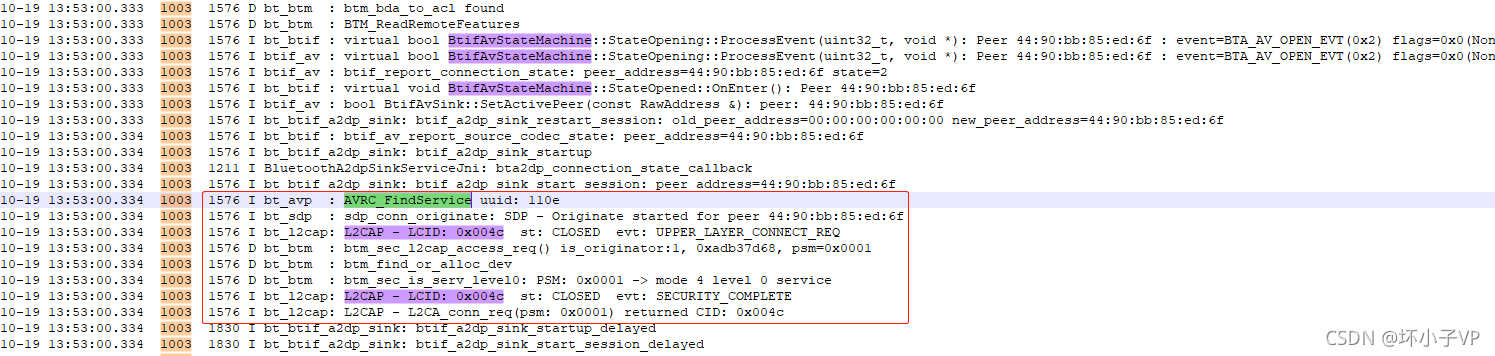

协议连接首先进行SDP服务发现，从log也可以看到以 psm= 0x0001 去创建了一条l2cap链路。

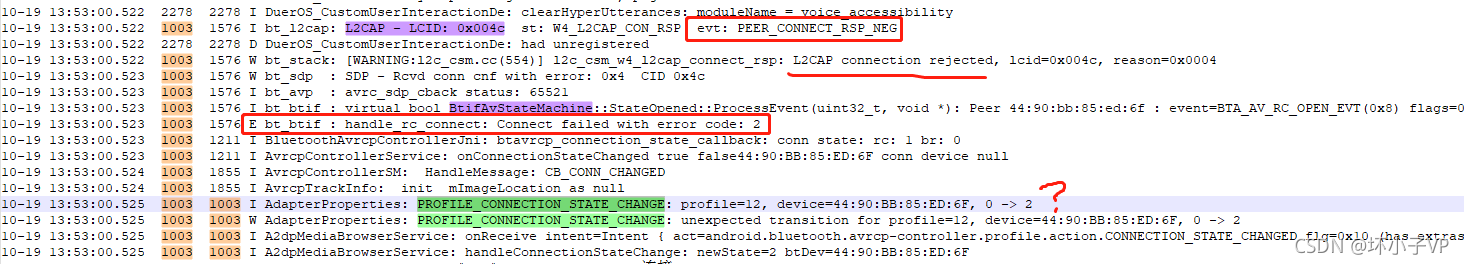

这条l2cap链路请求连接时对端回复PEER_CONNECT_RSP_NEG拒绝掉了，从而avrcp协议连接失败
在这里插入图片描述

重点来了，avrcp都连接失败了为何还上报了连接成功的状态到服务层，一脸懵逼。。。

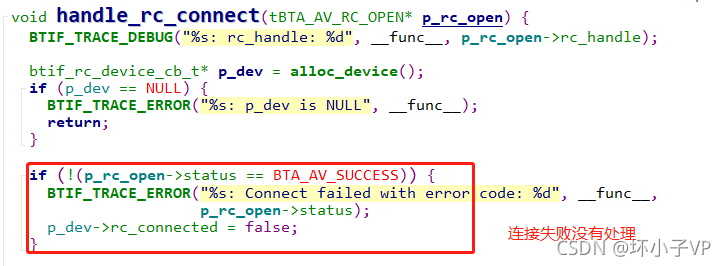

跟踪 handle_rc_connect() 处理函数，发现代码中对失败的处理有问题，不管成功失败总是会上报连接成功的状态到上层
在这里插入图片描述

问题到这儿就很清楚了，由于上述函数处理失败情况存在问题导致蓝牙服务层和协议栈对avrcp的连接状态不匹配，最终导致在后续的断开设备时，服务层始终认为 avrcp 协议连接状态为CONNECTED，从而不会对外发出 BluetoothAdapter.ACTION_CONNECTION_STATE_CHANGED 断开完成的广播。感兴趣的小伙伴欢迎私信留言一起讨论，共同学习，一起进步！
