蓝牙抓包工具使用教程

一、 Ellisys Bluetooth Analyzer
1、 测试环境准备

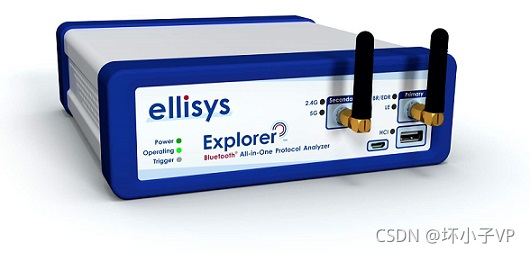

Ellisys抓包卡设备，电源线 + USB连接线（接电脑端）
在这里插入图片描述

Ellisys配套软件安装 ：软件传送门

软件安装成功后如下：
在这里插入图片描述

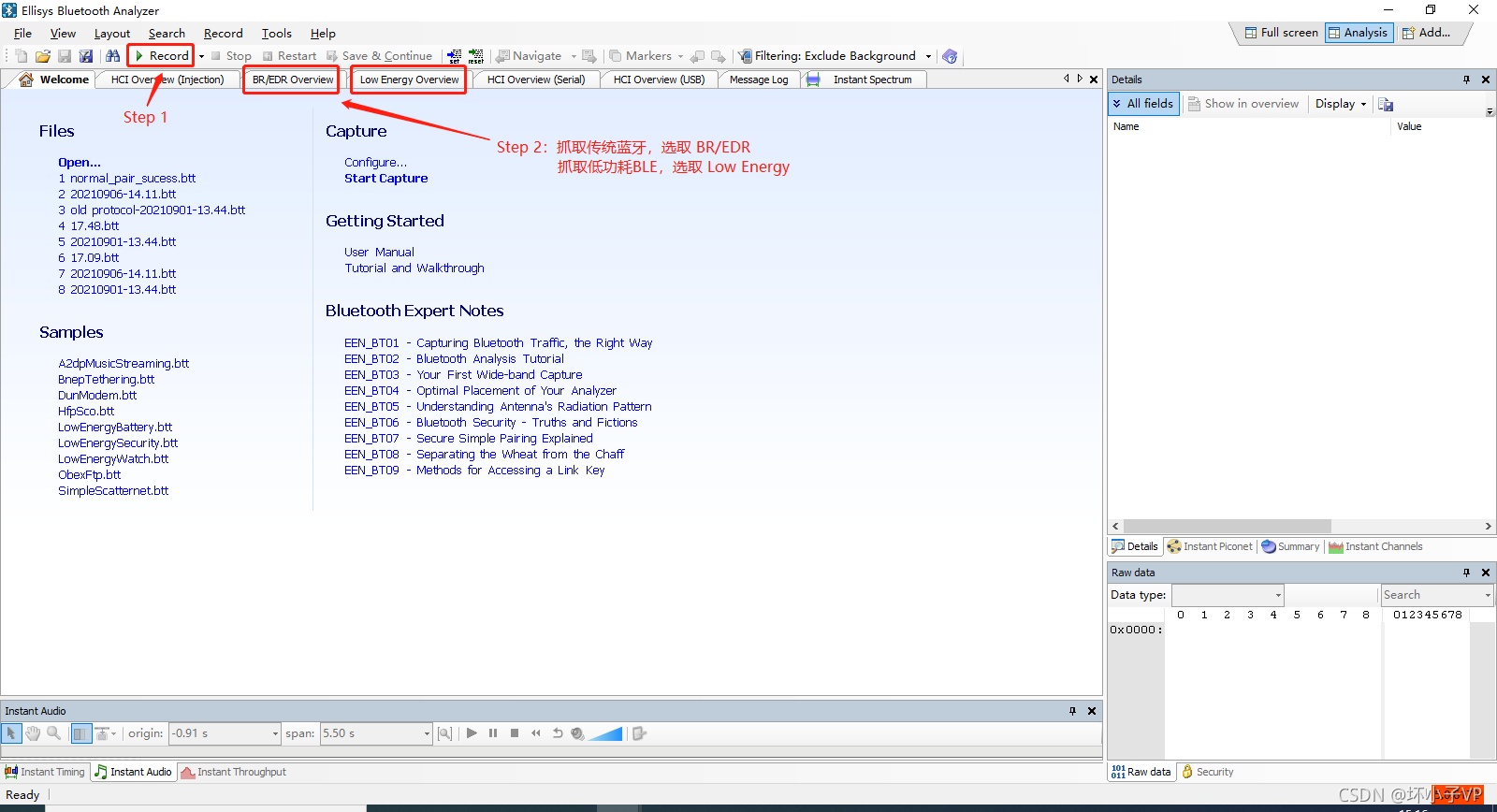

2、 电脑端打开软件
在这里插入图片描述

3、 操作蓝牙设备连接,软件界面会抓取到相关设备信息
在这里插入图片描述

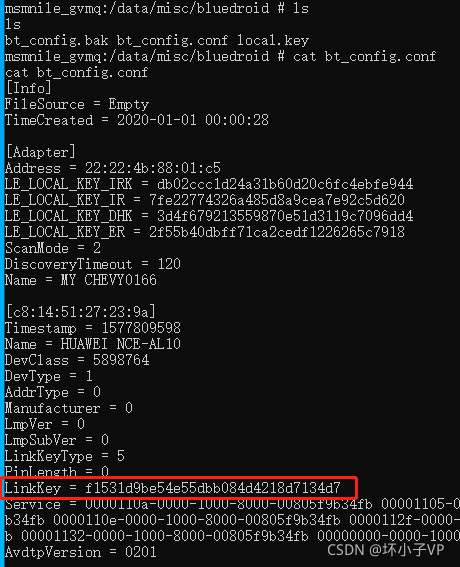

4、 获取蓝牙连接的 LinkKey值
LinkKey值蓝牙连接的双方都会有保存，安卓默认存储位置为：/data/misc/bluedroid/bt_config.conf
在这里插入图片描述

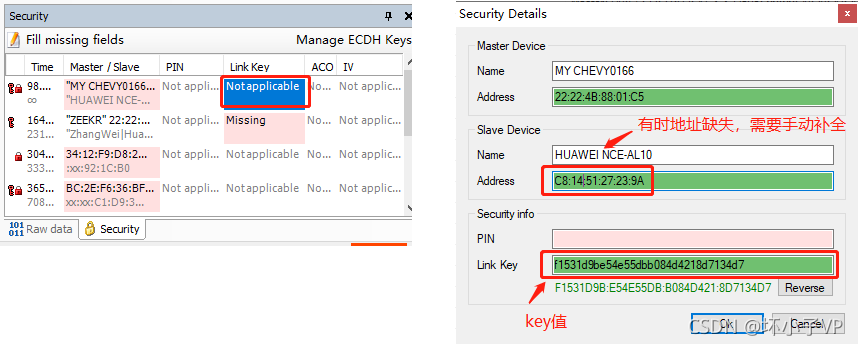

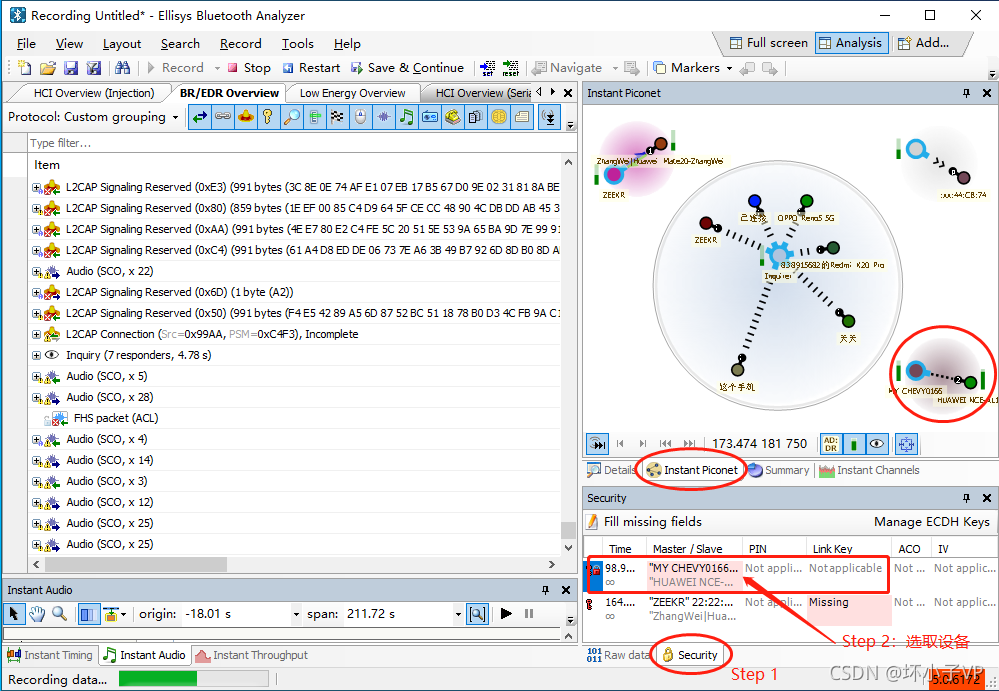

5、 双击软件界面中步骤3选中设备的 Link Key处，将取到的key值填入
在这里插入图片描述

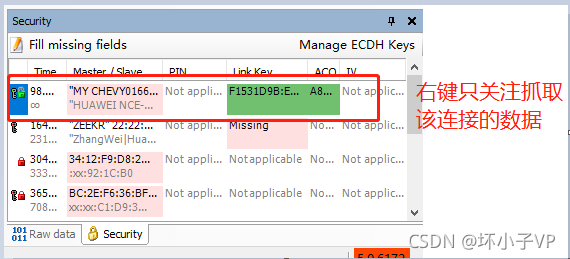

6、 填入link key值后相应的连接数据解密成功，右键只抓取该连接的数据
在这里插入图片描述

7、 连接蓝牙并操作，空口log抓取中

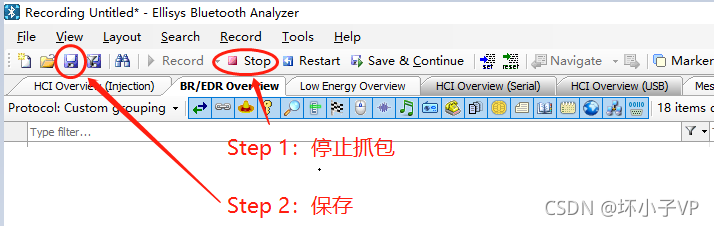

8、 业务结束，保存相关log
在这里插入图片描述

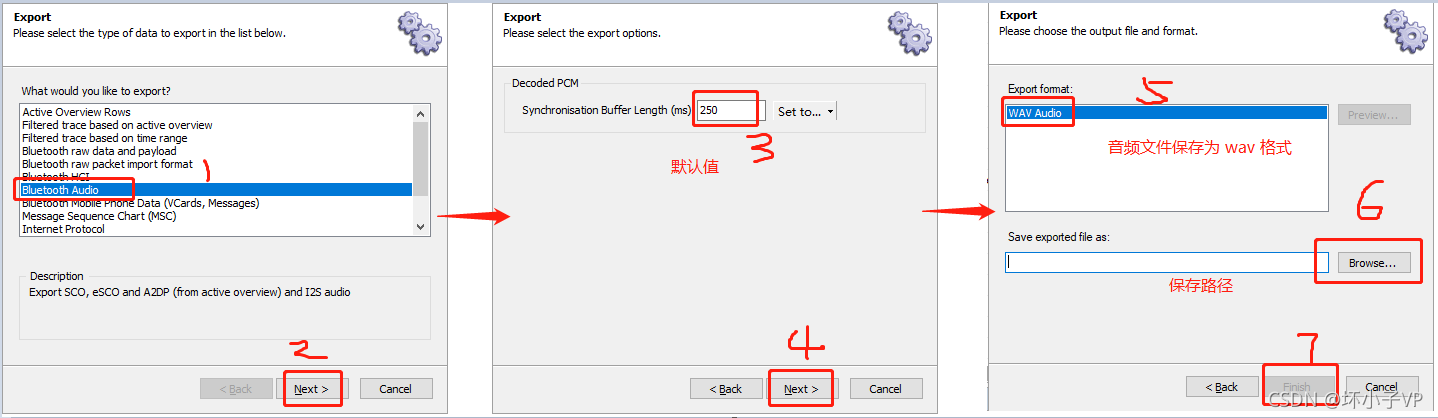

9、 如需保存空口抓取的音频，点击File -> Export -> Bluetooth Audio
在这里插入图片描述

二、 Frontline
1、 环境准备
Frontline抓包设备，设备不同连接线也存在差异，如下为BPA600,只需要一根USB线和电脑连接即可
在这里插入图片描述

Frontline 软件安装，软件官方下载地址：https://fte.com/default.aspx 软件传送门

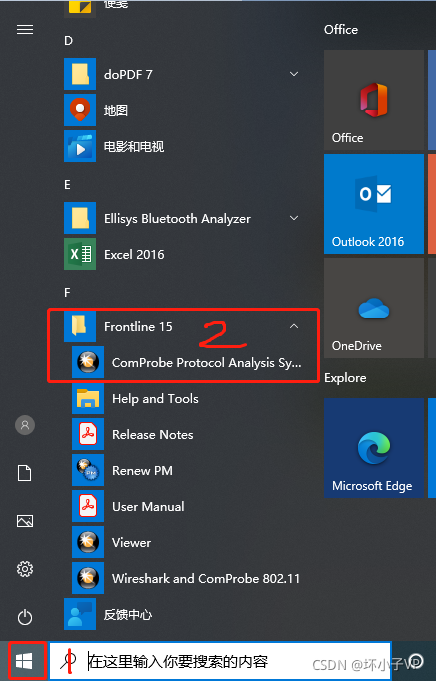

安装完成后，电脑开始菜单 -> Frontline -> ComProbe Protocol Analysis System
在这里插入图片描述

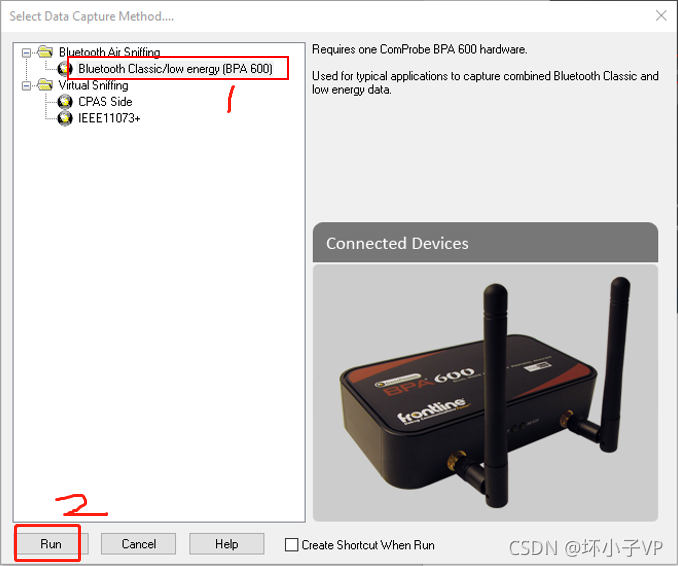

2、 选取BPA600，运行软件
在这里插入图片描述

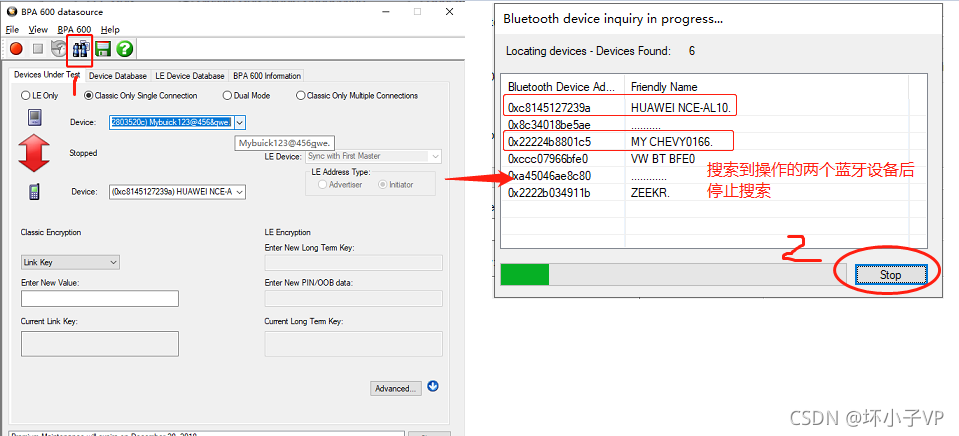

3、 将需要抓包的设备设置为可发现模式，点击搜索按钮
在这里插入图片描述

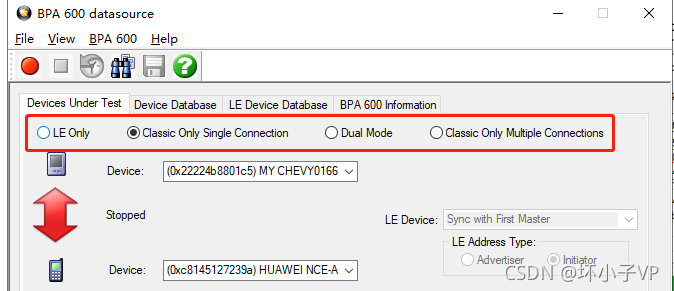

4、 选取抓包类型，一般选择传统蓝牙单连接即可
在这里插入图片描述

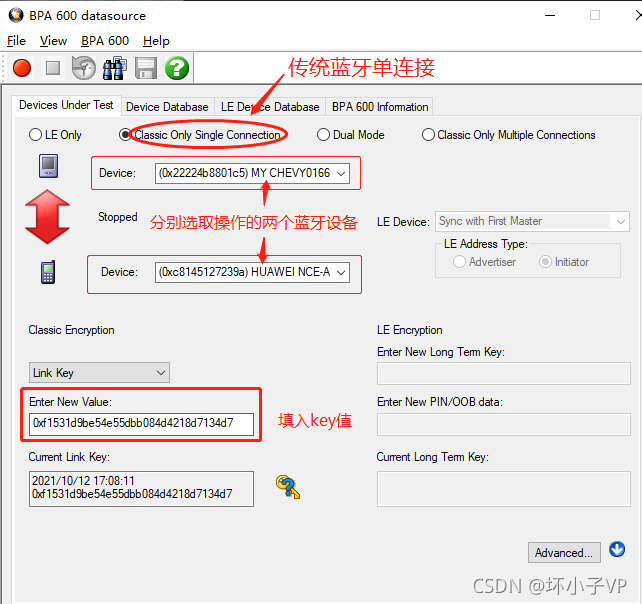

5、 Device选择对应的设备，并填入链路的Link Key值
在这里插入图片描述

6、 点击开始按钮，设备工作开始抓包
在这里插入图片描述

7、 连接蓝牙，操作相关业务

8、 View -> Frame Display打开窗口，查看抓取到的数据

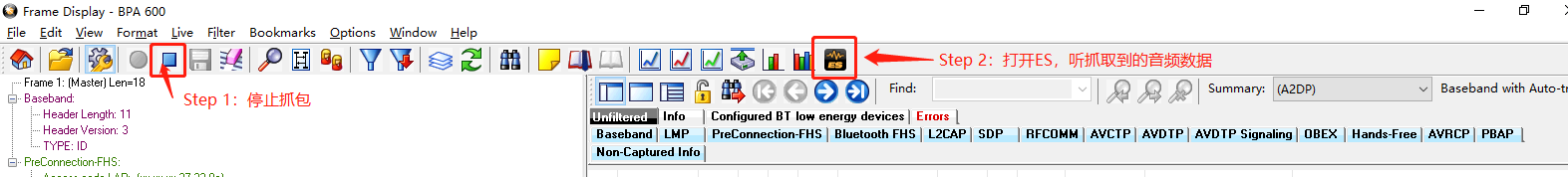

9、 蓝牙业务结束，停掉抓包工具，并保存相关log
在这里插入图片描述

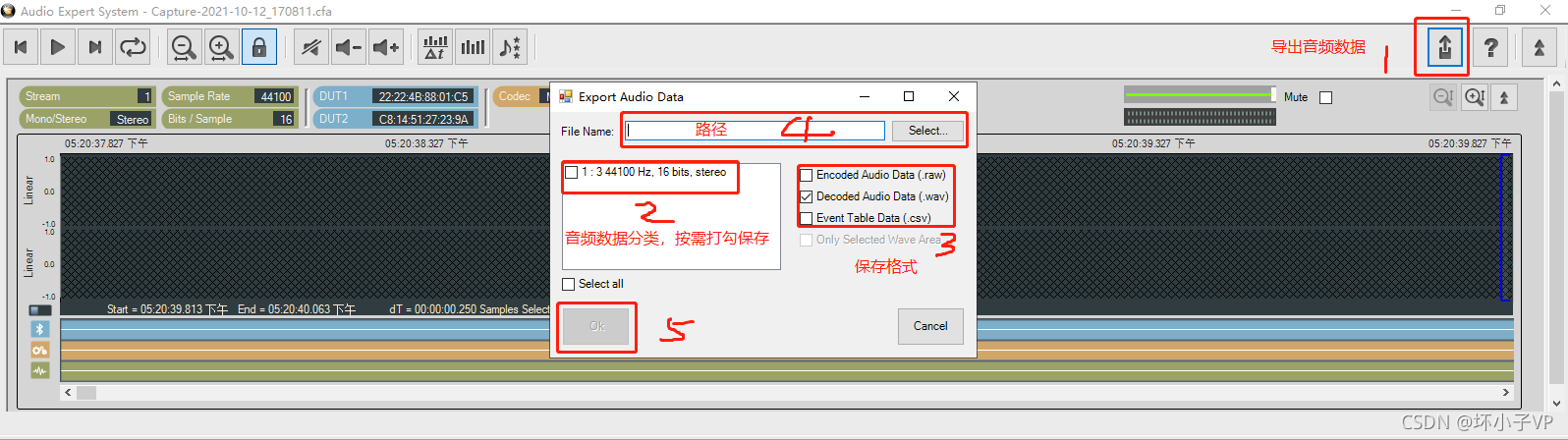

10、 音频相关的log通过Frame Display工具栏上的ES按钮打开 Audio Expert System窗口查看播放并保存音频数据
在这里插入图片描述
使用广泛的这两款抓包工具的使用流程大概如上，感兴趣的小伙伴欢迎私信留言一起讨论，共同学习，一起进步！
