本文详细介绍了交换机的基本转发行为，包括泛洪、转发和丢弃等，并深入探讨了VLAN技术的工作原理及其配置方法。涵盖了VLAN的划分方式、帧格式以及三种主要的端口类型：Access、Trunk和Hybrid。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

交换机转发行为：泛洪，转发，丢弃
什么时候回泛洪：收到未知广播 帧，单播帧
mac地址表是源mac地址和接口的对应关系
查看路由表命令：dis mac-address 老化时间 300s（动态）静态没有老化时间除非接口down掉了
STP作用：防环，冗余备份

环路：造成广播风暴，mac地址震荡
优先级：0-61440 默认32768 步长4096

VLAN：虚拟局域网

在这里插入图片描述
#同一个vlan可以 互通，不同的vlan不能互通

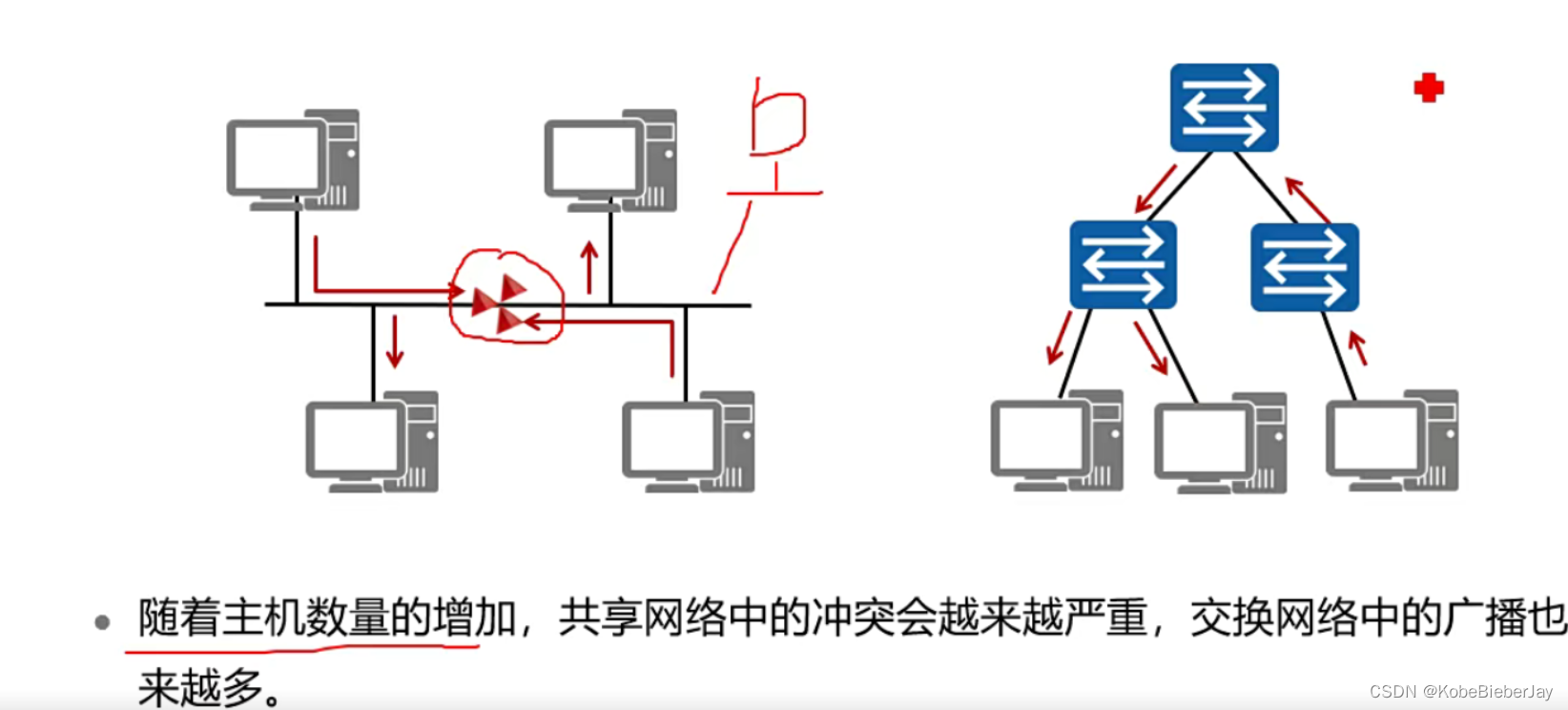

传统 以太网

在这里插入图片描述
交换机隔离冲突域，但是不能解决广播域过大，vlan可以解决

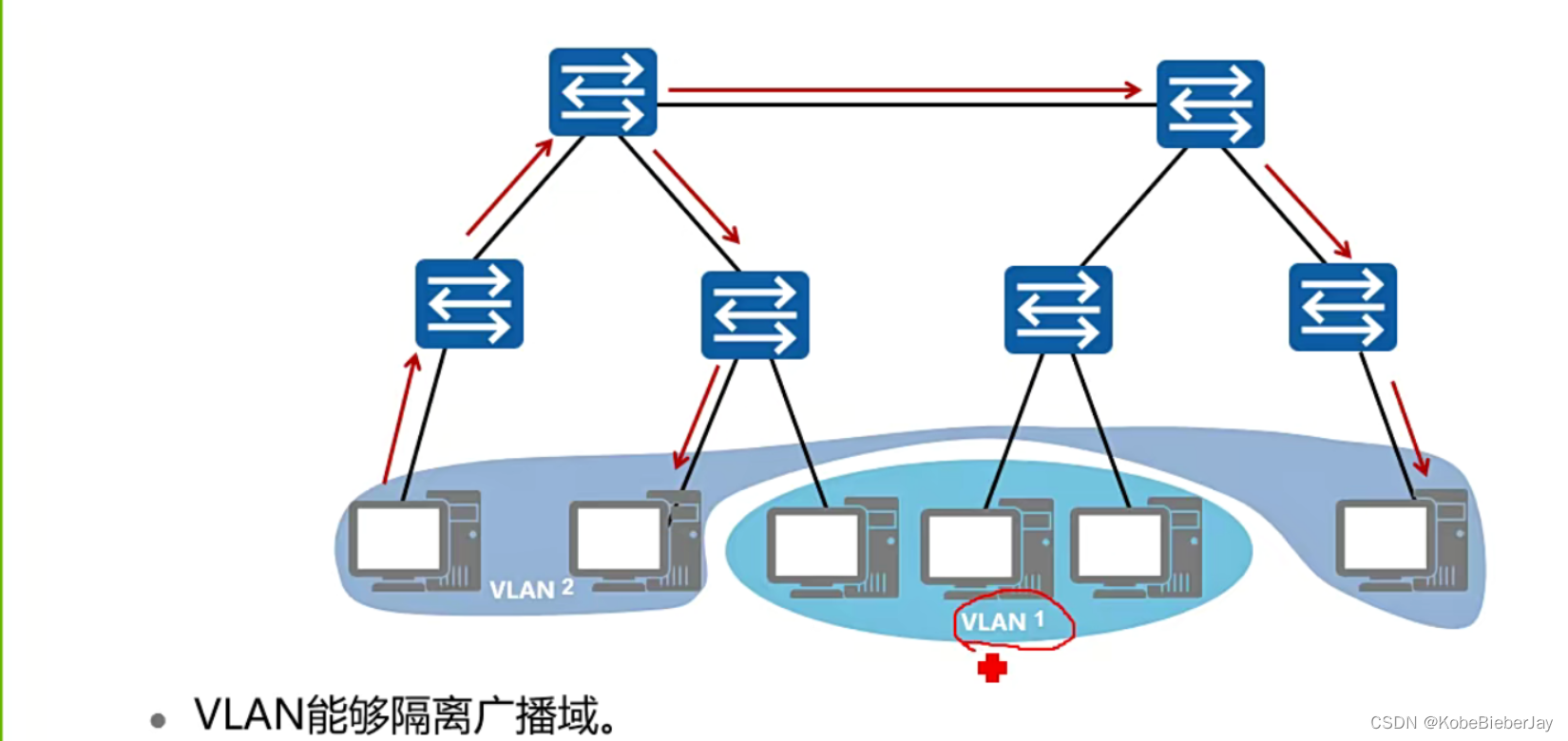

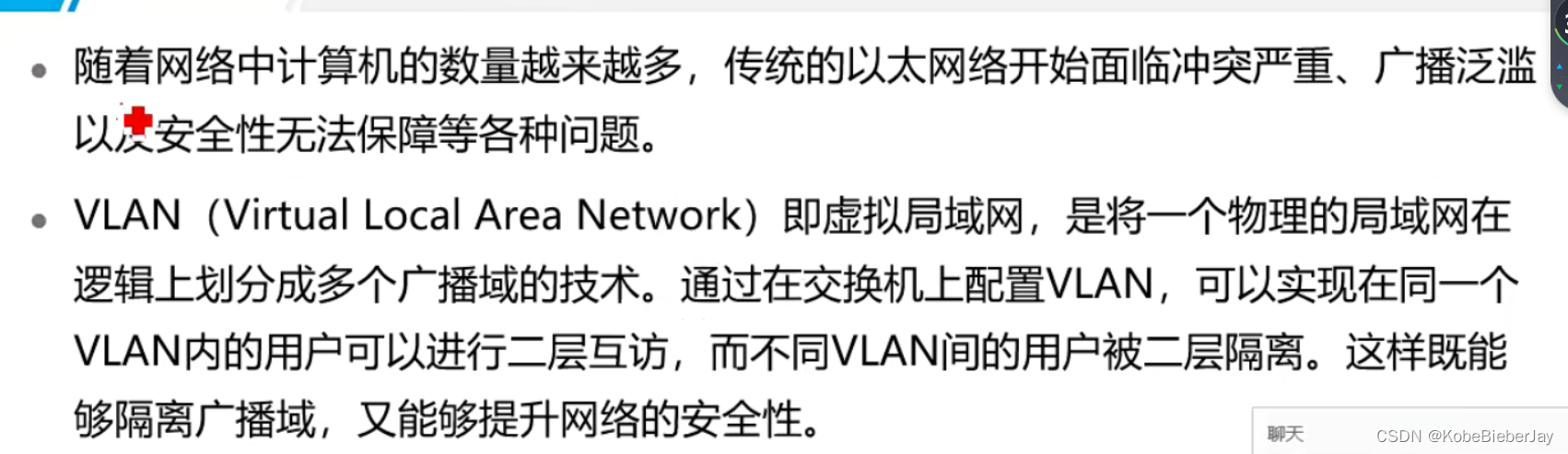

vlan技术

在这里插入图片描述
划分在 不同vlan就可以隔离 广播域了

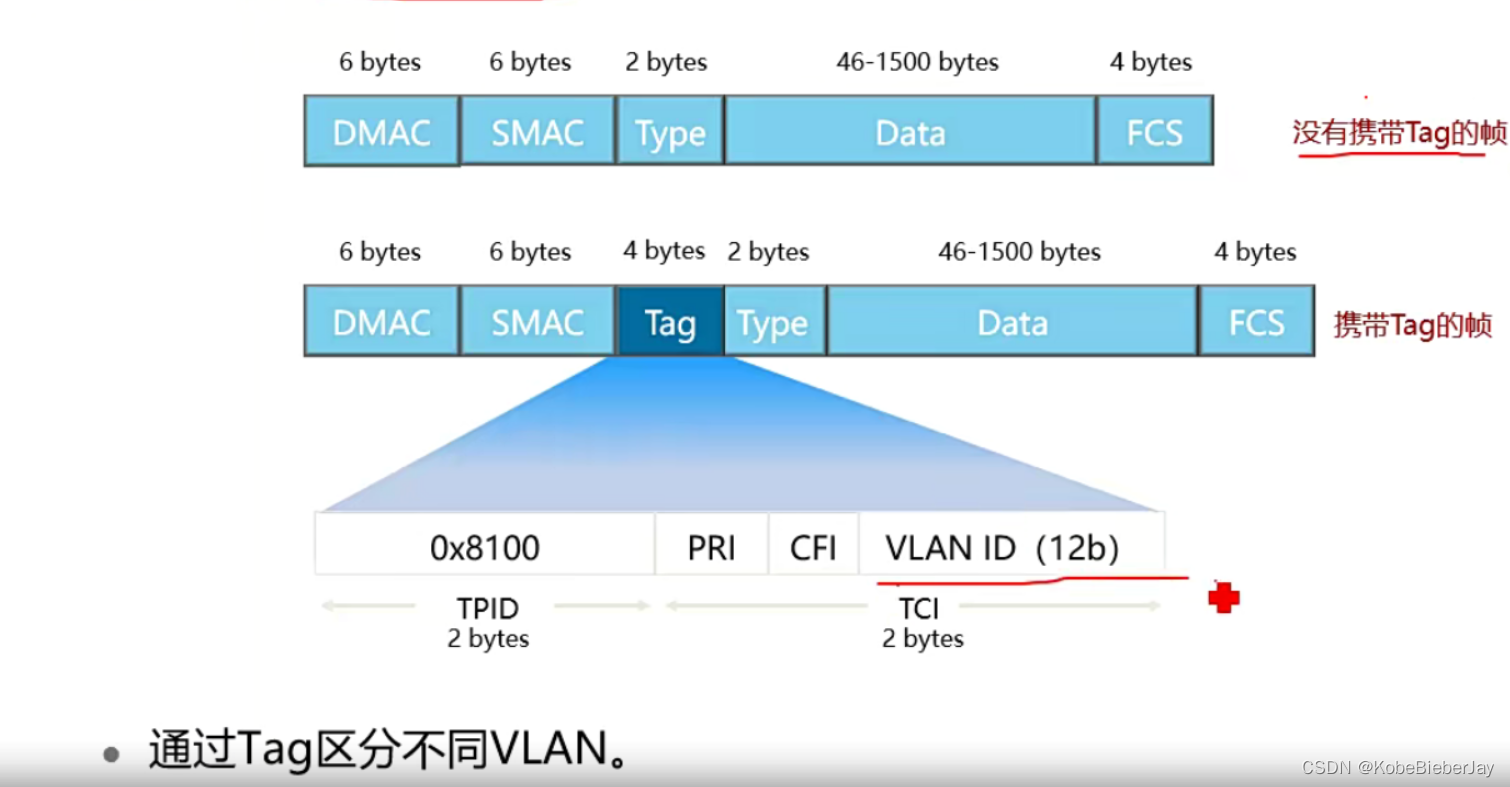

vlan帧格式

在这里插入图片描述
tag指的是标签，插入一个标签进行划分，用来实现vlan

PRI：优先级 0-7，优先级越高越 先转发
CFI：是否在标准以太网，0就是在标准以太网
VLAN ID（12b）：2的12次方=4096 种变换形式，所以一共有4096个VLAN，范围 是：0-4095，一共4096个，实际可用 的是1-4094

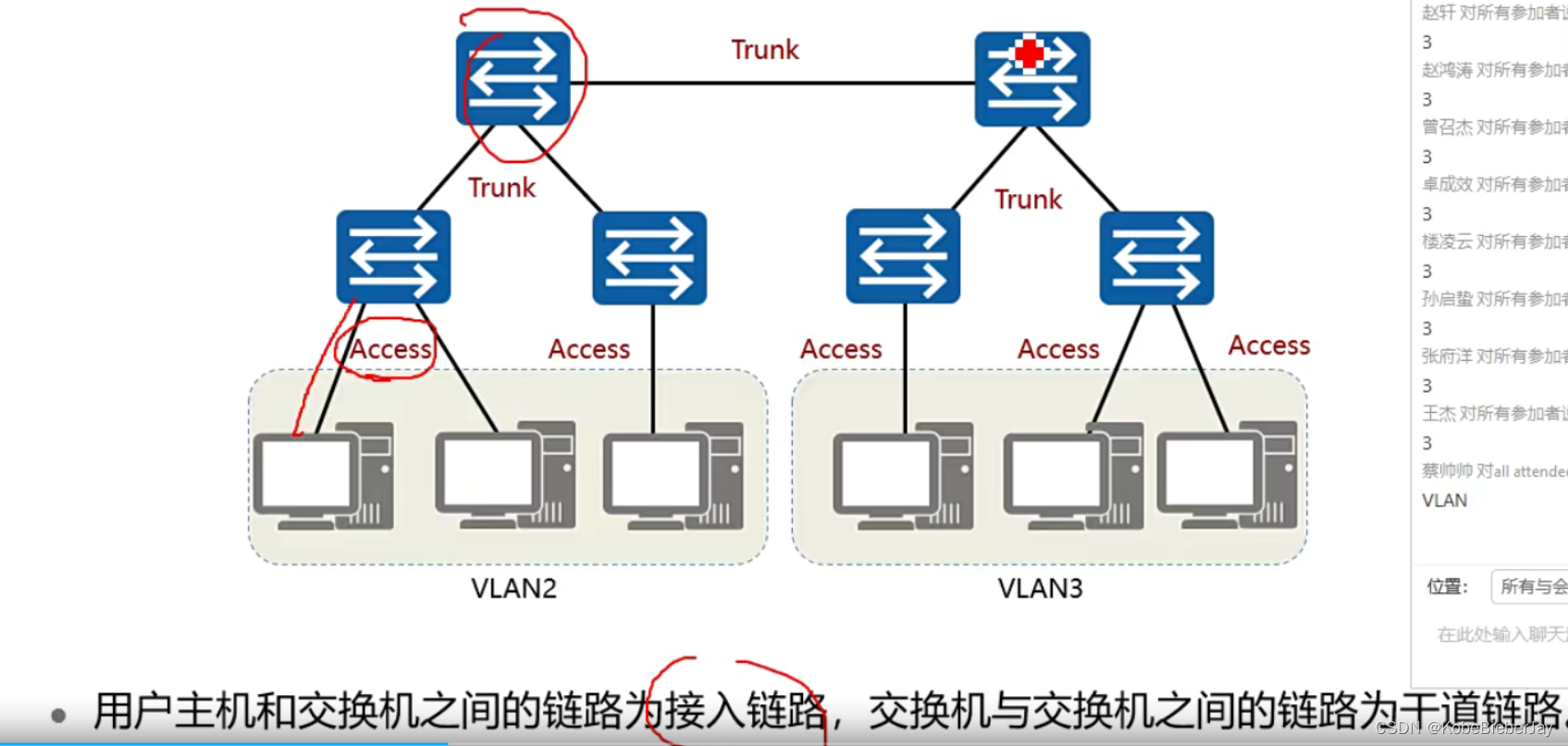

链路类型

在这里插入图片描述
交换机连接交换机的是trunk
access 交换机和主机 连接

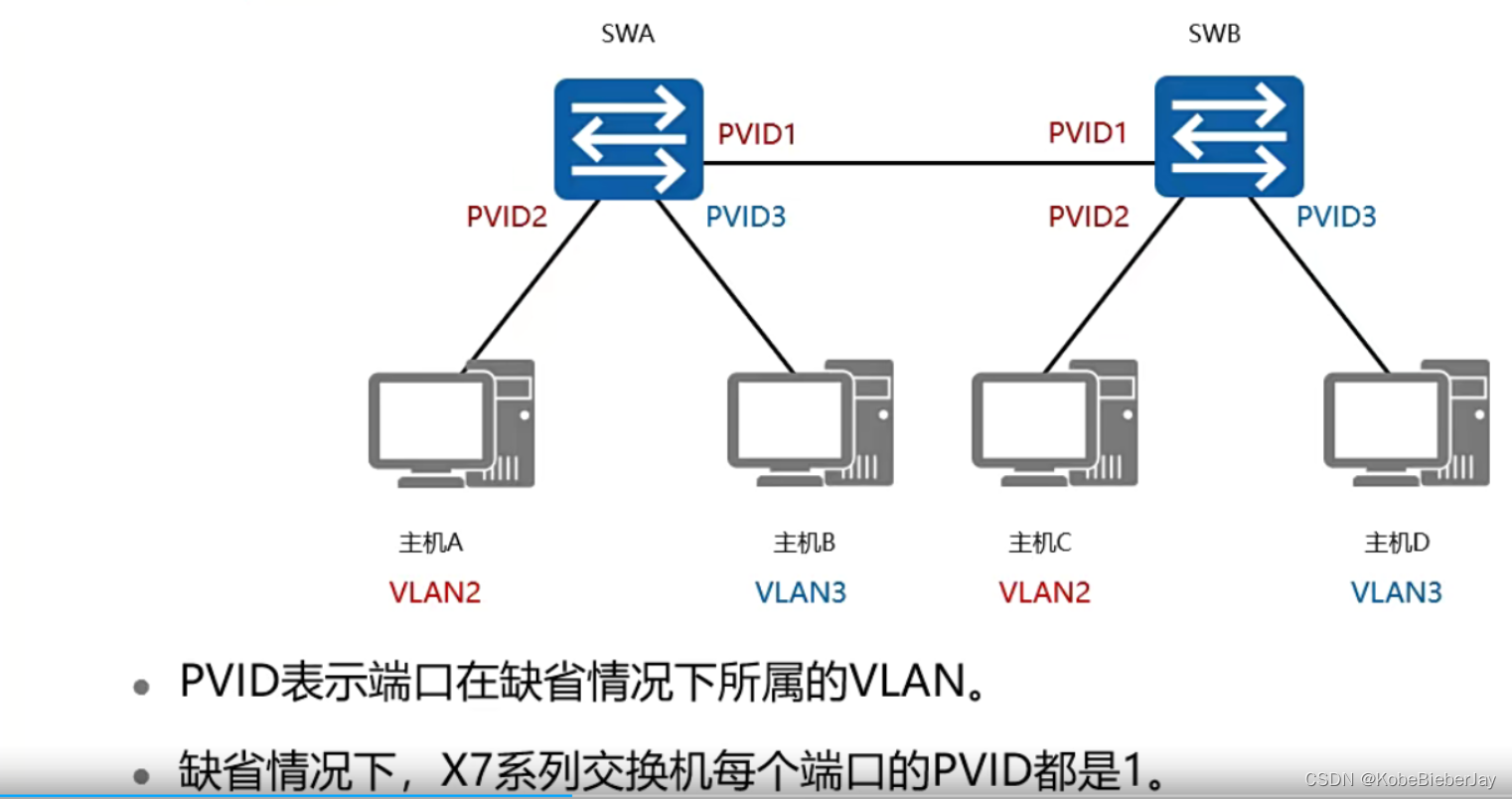

PVID：端口vlan id

在这里插入图片描述
pvid=vlan
pvid2=vlan2

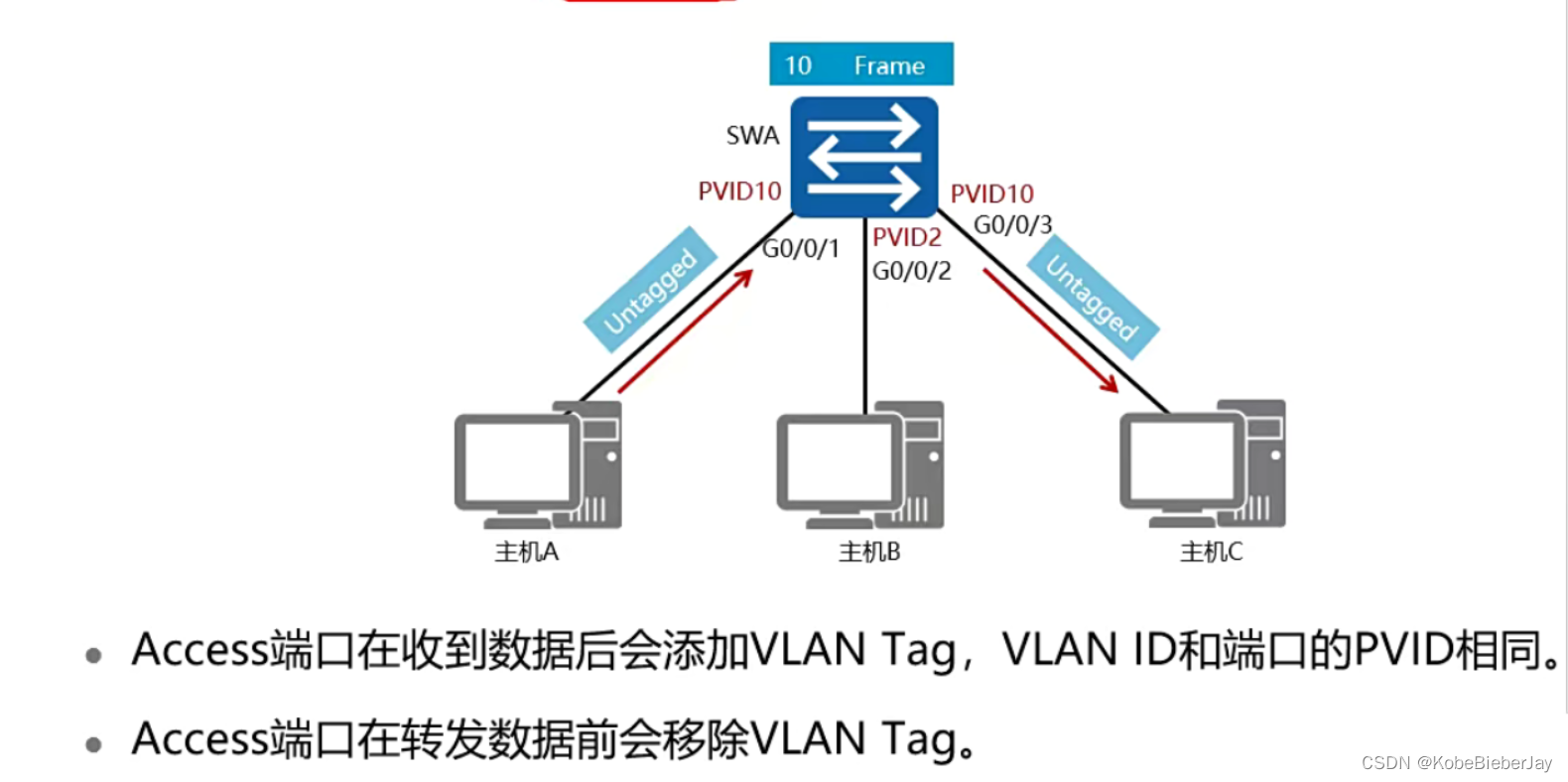

端口类型Access

在这里插入图片描述
打标签如图：主机A发送UNtagged，会打上端口PVID10为标签值，进入主机 B，比PVID不同不通过，进入主机 C ，PVID相同，如何 剥标签

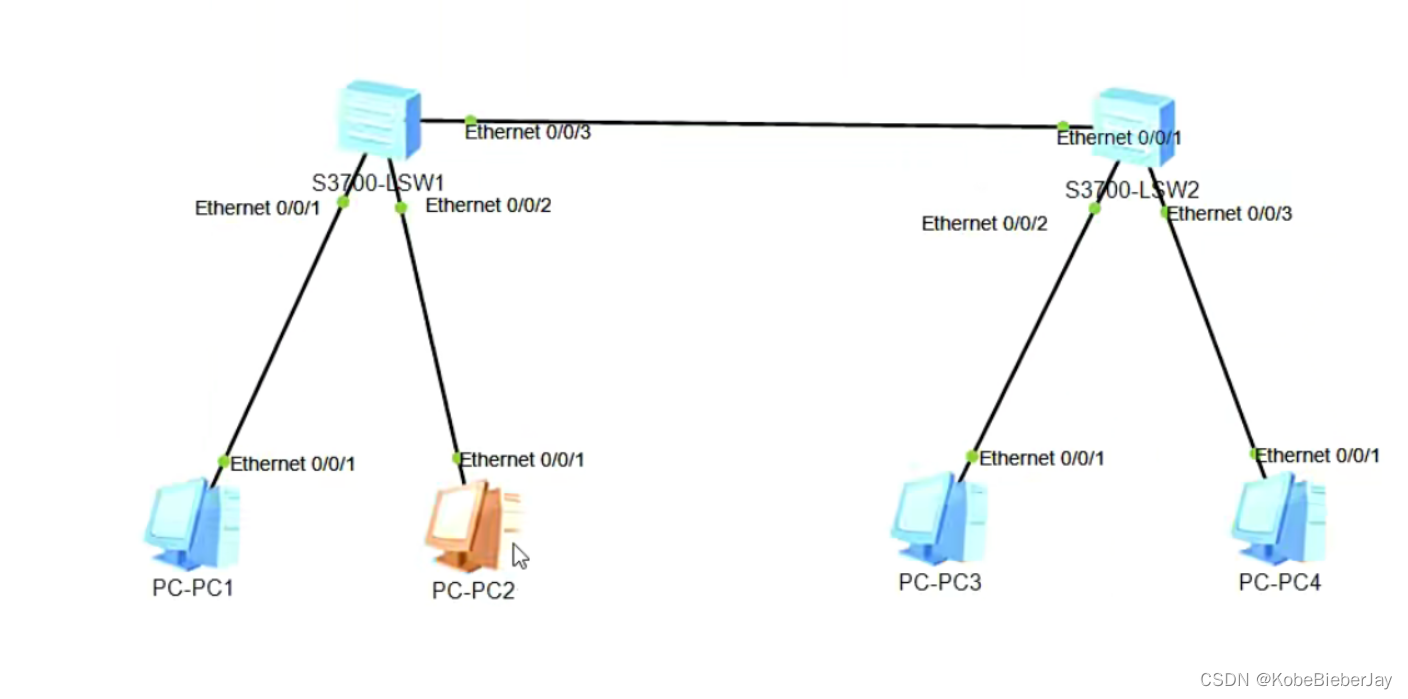

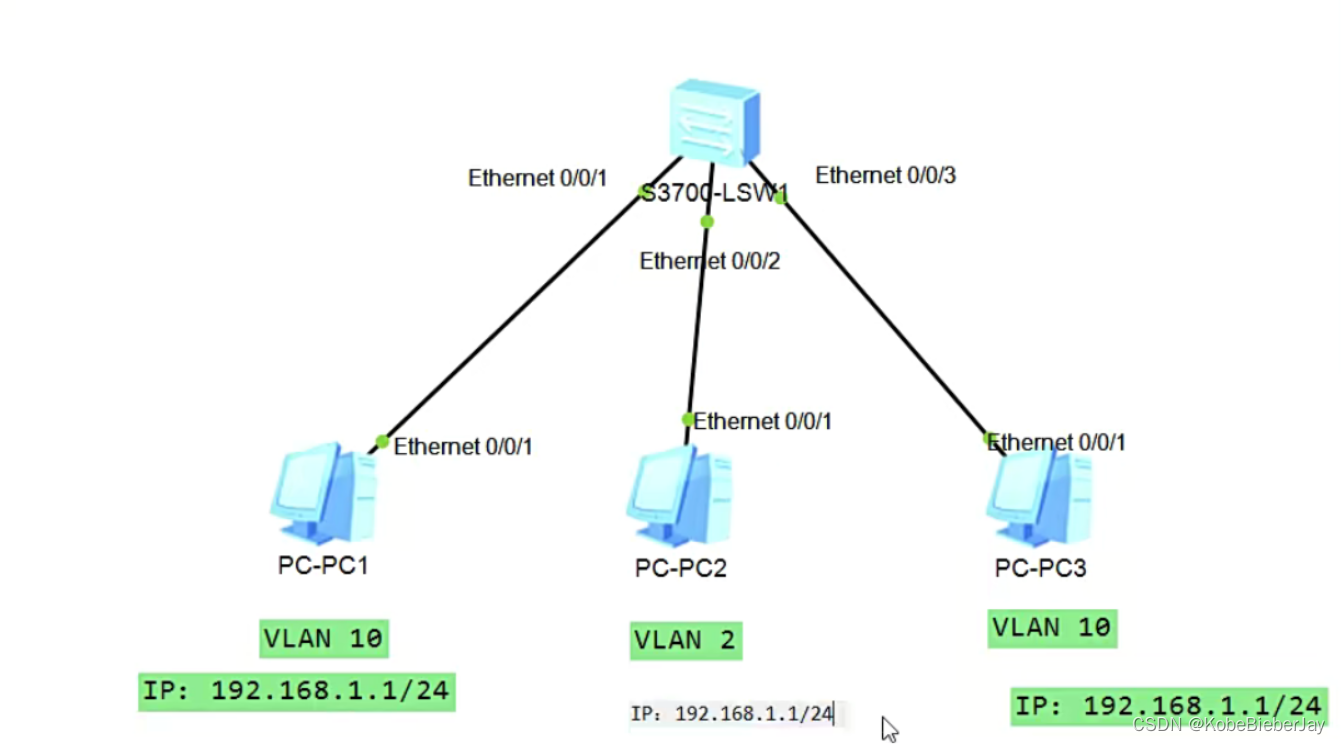

Acess- VLAN实验

在这里插入图片描述

交换机配置

sy SW1

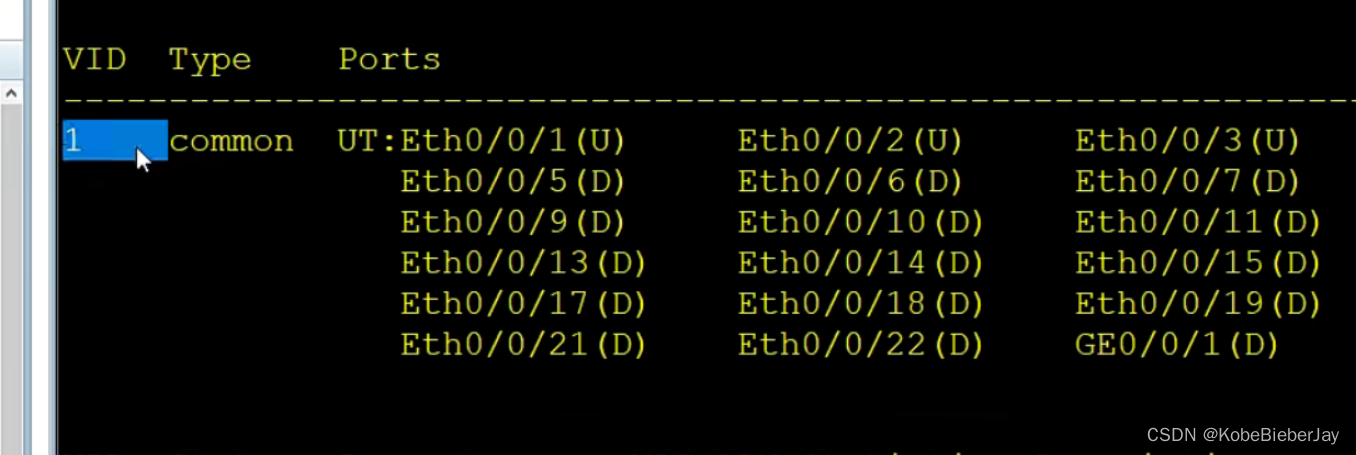

display vlan，默认有一个vlan1，所有端口都会加到vlan1
在这里插入图片描述
#划分vlan 10 ，2
vlan 10 创建vlan10
quit
vlan 2 创建vlan2

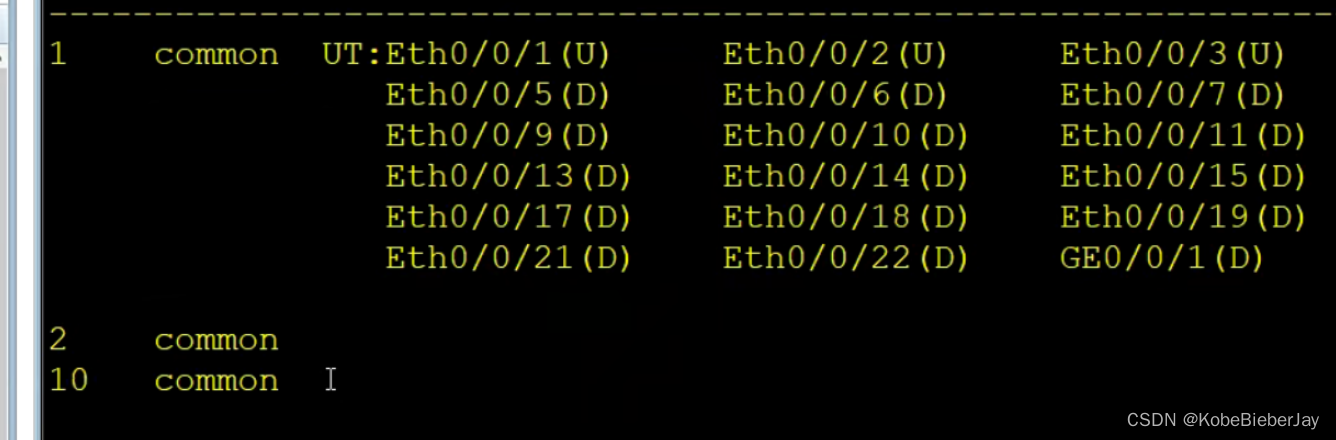

display vlan vlan创建成功但是还没有加入端口
在这里插入图片描述

#批量创建vlan：vlan batch 50 60 70
vlan batch 1000 to 1050 创建vlan 1000-1050

删除 没用的vlan：undo vlan batch 1000 to 1050
undo batch 50 60 70

int e0

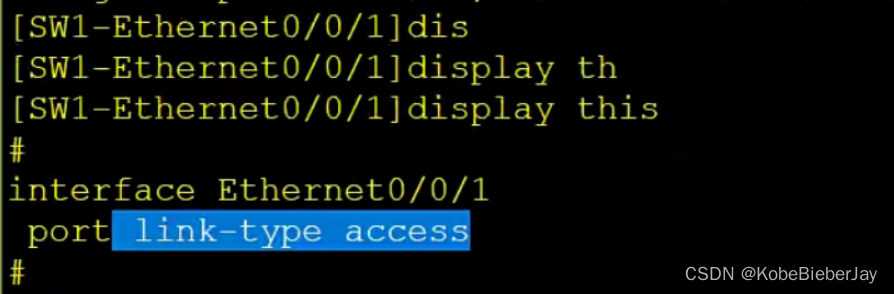

port link-type access 将链路类型更改为Access

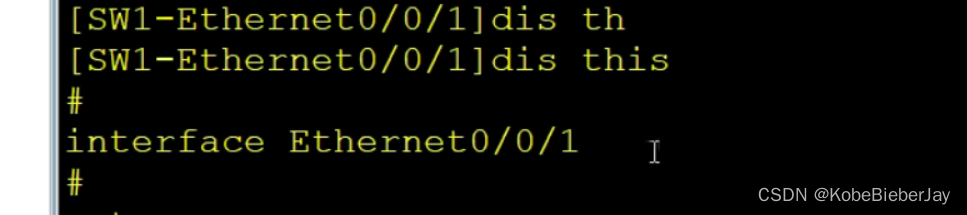

display this 查看链路类型
在这里插入图片描述
port default vlan 10
display vlan
在这里插入图片描述
UT：去标签发送

#另外两个端口重复即可

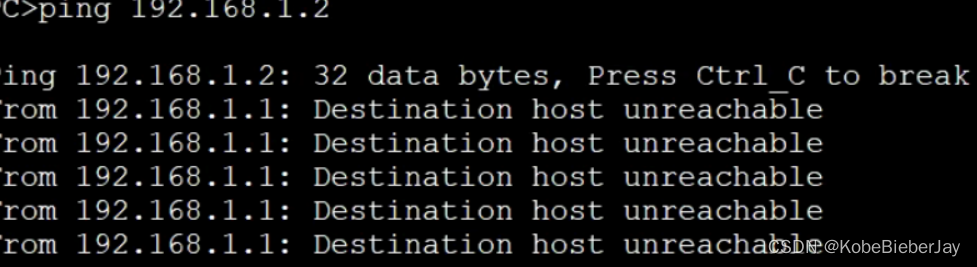

配置完ping主机b通不了：
在这里插入图片描述

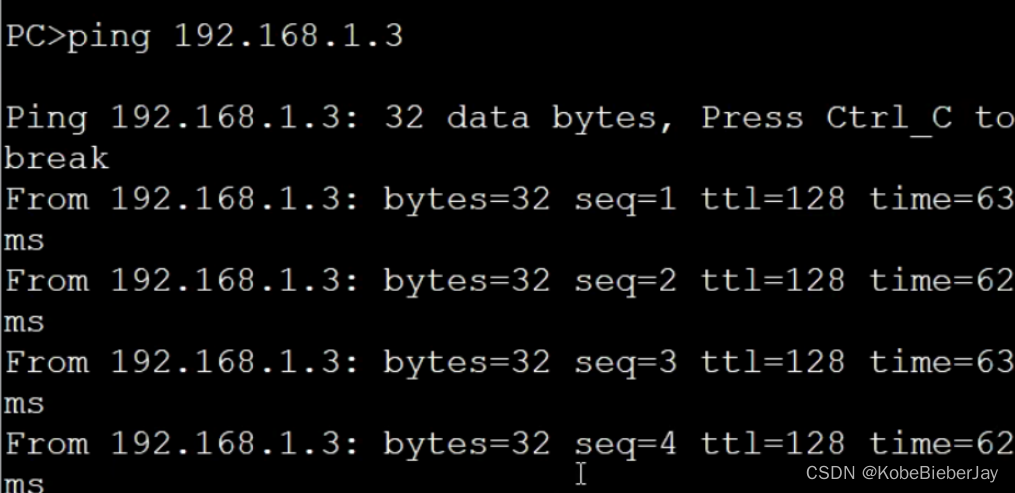

Aping C能通

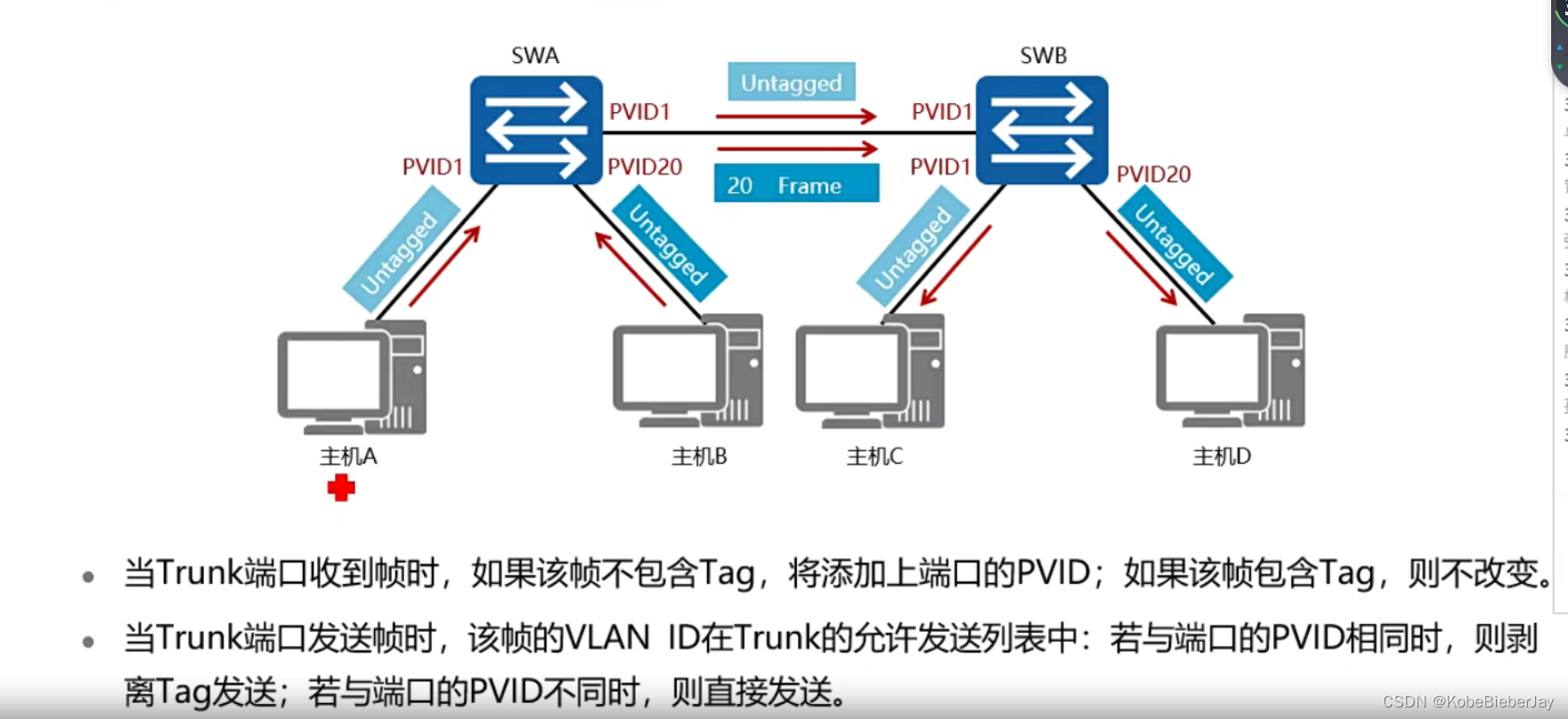

端口类型-Trunk

在这里插入图片描述

![在这里插入图片描述](https://img-blog.csdnimg.cn/8440a819a92841b4b9a6a253e6934de6.png
在这里插入图片描述

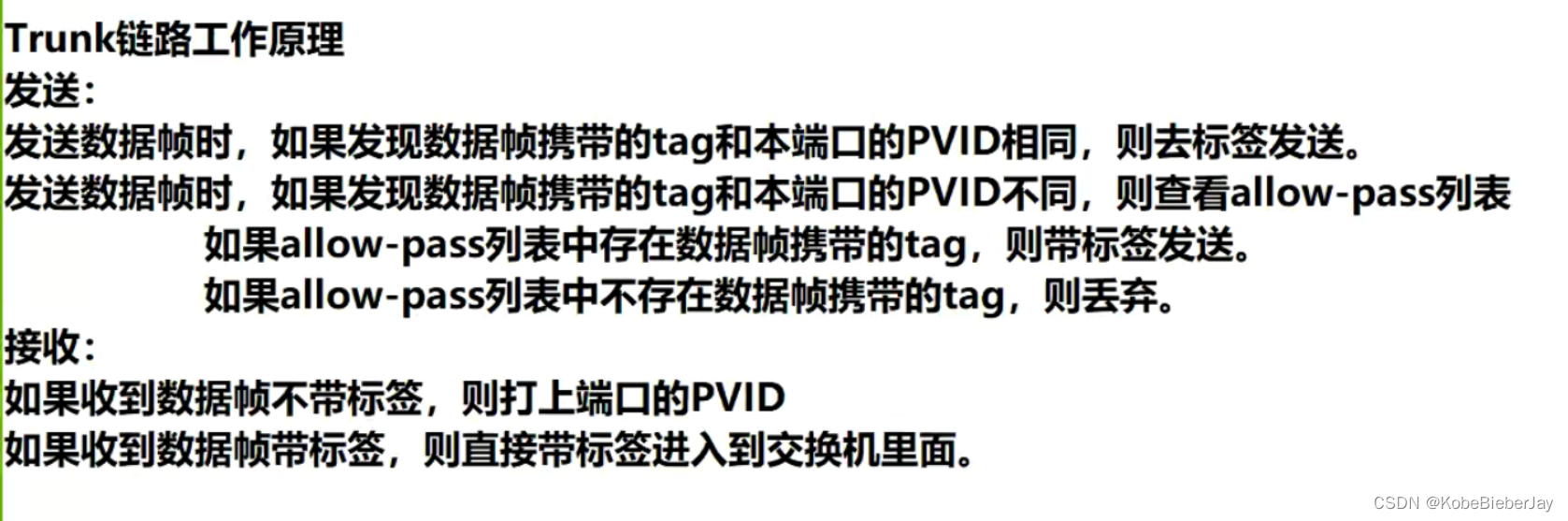

流程：主机 a发送发送 不带标签的数据帧，进入交换机，带pvid1，经过pvid1，pvid相同，脱标签，进过SWB，来 了一个不带标签的就会 打上端口的PVID1，只能从SWB左边发出去

流程：主机 B进去，打20标签，查看allow-pass，如果allow-pass列表中存在数据帧的tag，带标签 通过进入SWB，从右边发
如果allow-pass列表中不存在数据帧tag，则丢弃
#allow-pass：允许通过列表，存里面的标签 都能通过

trunk实验

在这里插入图片描述
int e0
port link-type trunk
display this

配置allow-pass

port trunk allow-pass vlan 2 10

int 0
port link-type trunk
port trunk allow-pass vlan 10 2

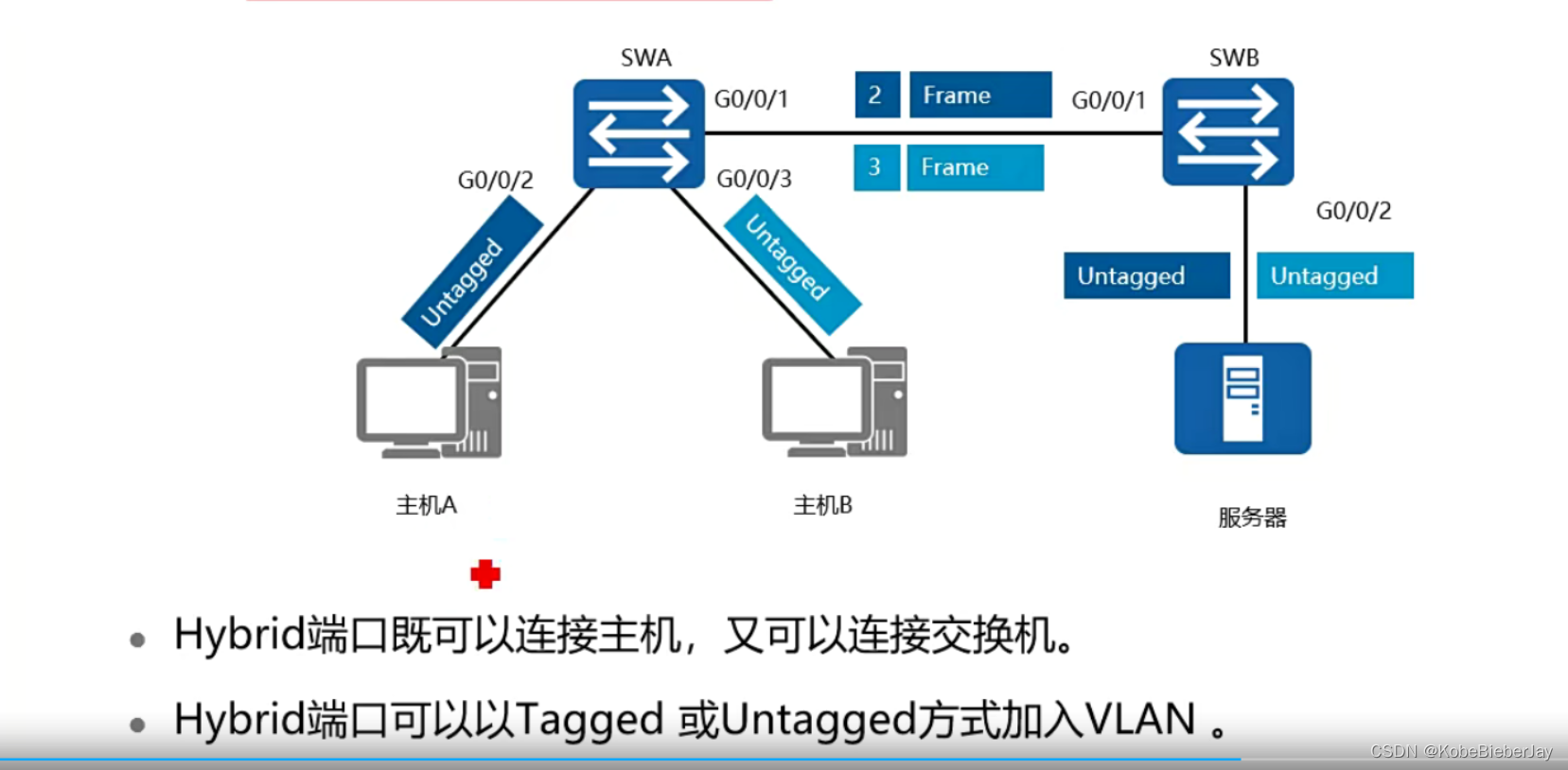

端口类型-Hybrid

在这里插入图片描述
流程：主机A进入SWA交换机打标签2，
主机A属于vlan2 主机Bvlan3 服务器 vlan100
交换机里面的数据帧一定带标签

Hybrid端口工作原理：既可以连接交换机和PC，也可以交换机互相连

接收：
收到不带标签的数据帧：打上 PVID

发送：
查看数据帧携带的 标签值是否在允许的通过列表种，如果不在则丢弃

hybrid允许通过的列表：tag：2，带标签2发送
untag：2，去标签2发送

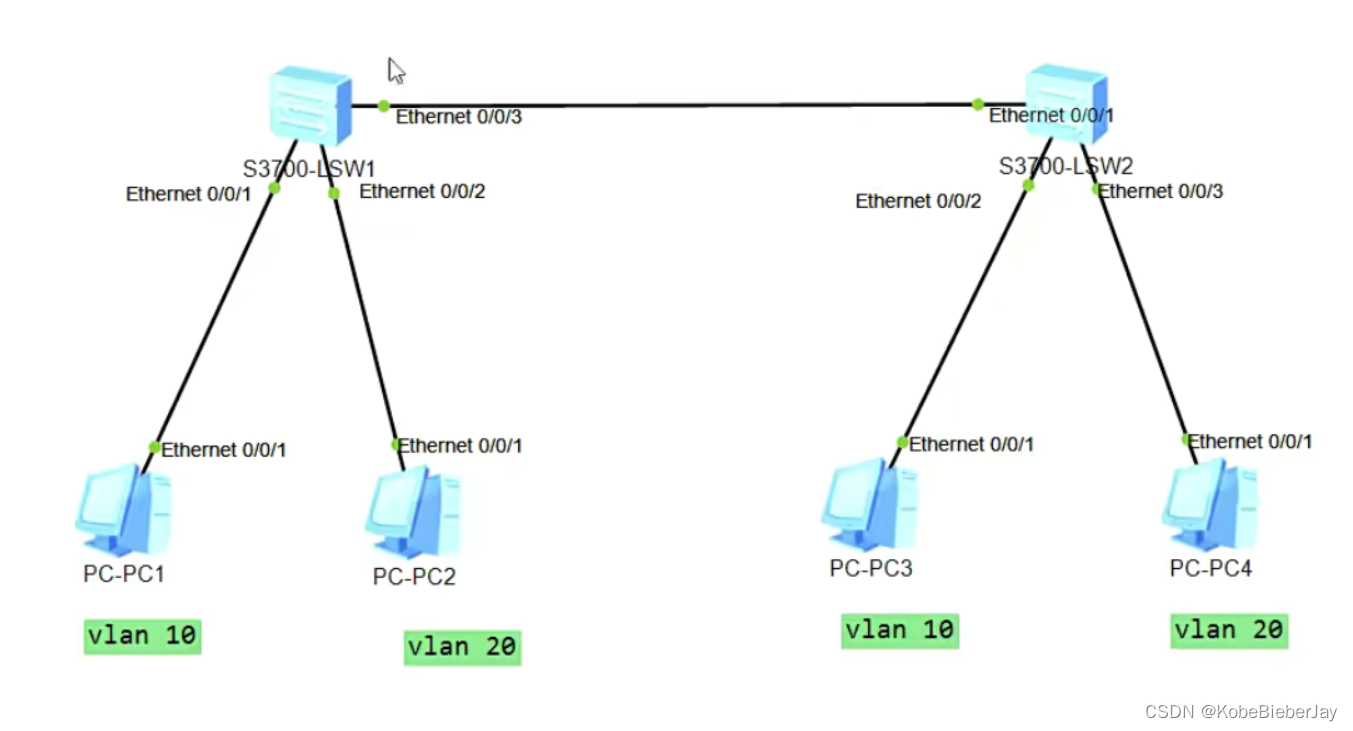

实验

在这里插入图片描述
在这里插入图片描述

SW1：
sy SW1
undo info-center enable
int e0
dis this
port link-type hybrid
dis this（配置了没有显说明该配置为默认配置）华为交换机默认hybrid
在这里插入图片描述
dis int brief

#查看默认端口为bybrid

sys sw1
vlan batch 10 20 配置vlan

端口配置：
int e1
port link-type hybrid
dis this
port hybrid pvid vlan 10 将端口i加入vlan10
q
查看：dis cu
其他端口重复
int e 0
port hybrid tagged 10 20

int e1
port hybrid tagged vlan 10 20 #允许vlan 10 20 通过

重点

这时候1ping3还是不通。untagged没有写，端口3没有写允许通过列表，因为这个链路每个接口都要配置允许列表
port hybrid untagged vlan 10
ping 能通了
在这里插入图片描述
