硬件---8---比较器原理以及注意事项

一比较器是什么

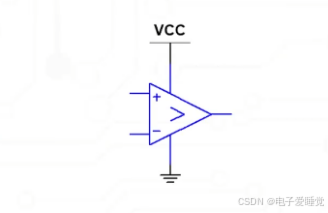

比较器有两个输入信号||V+和V-;以及一个输出信号Vout。
当V+>V-时，Vout为高电平；
当V+<V-时，Vout为低电平；

二使用比较器时应该注意的事项

1输出是否要接上拉电阻

比较器的输出结构主要分为OC||OD(开漏)、推挽输出三种结构，其中OC和OD要接上拉电阻，推挽输出不需要加上拉电阻，其实这很容易理解，具体看数据手册中器件的结构就可以了。

2比较器OD和OC的输出结构的区别

内部是一个三极管结构输出，并且是集电极输出，就是OC输出结构。
内部是一个MOS管结构输出，并且是漏极输出，就是OD输出结构。

3上拉电阻的使用注意事项

推挽输出结构的比较器有时候也会增加上拉电阻，其主要作用是增加了一个对地回路，使感生电容和电容充电速度得到了增加，不好的地方是会增加低电平的损耗

4比较器的输入信号范围

比较器的输入范围不能超过芯片的供电范围，超过芯片的供电范围可能会工作异常。

5如何解决比较器颤振问题

震颤问题就是比较器输出电平切换的时候会发生颤抖，解决的方法是在输出端和同向端之间加一个电阻。
