EPLAN创建宏并自定义部件库详细案例操作（一）

#通过导入EDZ格式部件库的样式，模仿制作一个自定义的部件库#

前言

本篇是面向电气设计者关于PLC自定义编址，创建窗口宏/符号宏，导入导出EDZ格式文件并加载使用，自定义属于私人或内部公司的部件库文件，能够有效的帮助工作者快速调用，设计等，本案例主要参考汇川系列PLC的EDZ部件库，为欧姆龙NX系列EtherCAT连接器单元制作部件库。PS：本人在官网上未找到NX-ECC201的部件库，有相关资源的同学可以在评论区提供下链接。

一、设计资料

1.准备资料

本案例在开发部件库前，以汇川Easy301-0808TN控制器为例，需要准备的资料如下：

1. 汇川PLC手册
2. 汇川EDZ文件
3. 欧姆龙NX模块手册
4. 欧姆龙NX2D/3D图

2.下载链接

下载链接如下：
https://download.youkuaiyun.com/download/weixin_44166380/89922137
我们准备以上资料，可以参考PLC手册，对比EDZ文件，比如外形，安装尺寸，连接点，电源规格等相关参数，从而为自定义操作提供可靠依据。

二、部件库操作

先熟悉软件操作，后面内容就不再详细上图了。

1.部件库打开

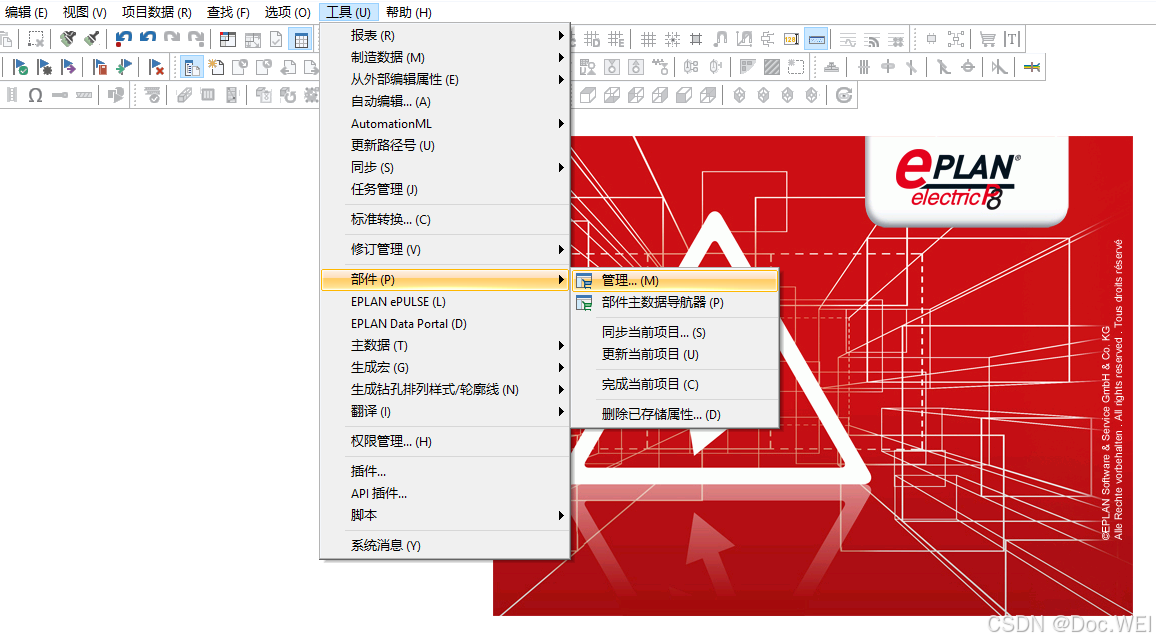

如下图所示，工具→部件→管理。

选中任意一个部件，比如部件→电气工程→零部件→PLC→常规；
