博客主要围绕UART0展开，包含UART0初始化，其配置为波特率115200、8bit数据位、1bit停止位、无奇偶校验位、无流控制，还介绍了输出字符函数、输入字符以及根据输出字符改写的输出字符串功能，涉及UART.h和main.c文件。

在这里插入图片描述、

UART0初始化

初始化配置内容：波特率（115200）；8bit数据位；1bit停止位；无奇偶校验位；无流控制

uart.c:
void uart0_init()
{

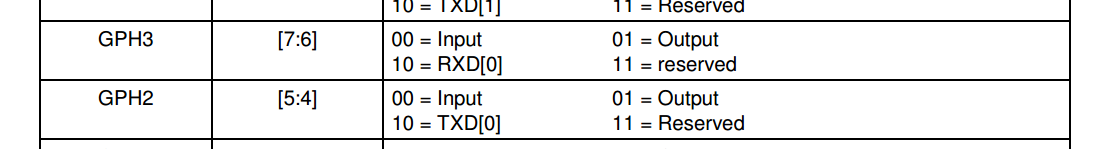

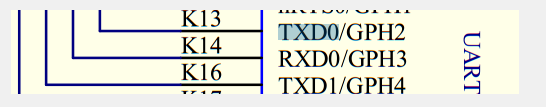

	/*配置GPH2,3为TXD,RXD,并且将这两个引脚内部拉高*/
	/*GPHCON（0x56000070）*/
	/*GPHUP（0x56000078）*/
	GPHCON &= ~((0x3 << 4) | (0x3 << 6)); //[5:4][7:6]置零
	GPHCON |= ((0x2 << 4) | (0x2 << 6));
	GPHUP &= ~((0x1 << 2) | (0x1 << 3));//[3:2]置零

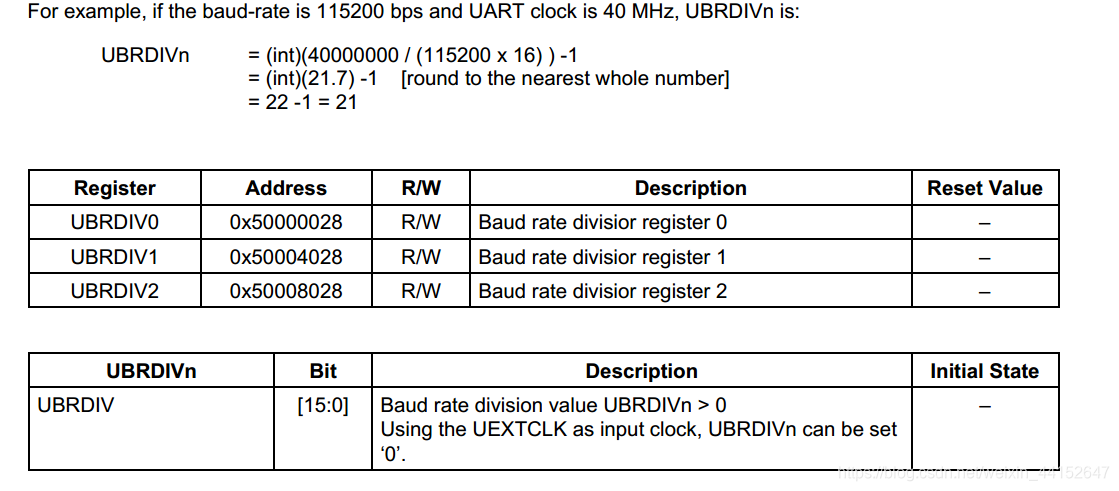

	/*设置波特率115200*/
	/*UBRDIV0(0x50000028) = 21*/
	UBRDIV0 = 26;

	/*设置数据位，停止位，流控制*/
	/*ULCON0(0x50000000) = 0x3*/
	/* 8n1: 8个数据位, 无较验位, 1个停止位 */
	ULCON0 = 0x3;

	/*设置UCON0 = 0x5 设置为接收/发送模式*/
	UCON0 = 0x5;
}

输出字符函数

int putchar(int c)
{
	while(!(UTRSTAT0 & (1 << 2)));  //根据状态标志位确定
	UTXH0 = c;
}

输入字符

int getchar(void)
{
	while(!(UTRSTAT0 & (1 << 0)));  //根据状态标志位确定
	return URXH0;
}

输出字符串（根据输出字符改写）

int puts(const char *s)
{
	while(*s)
	{
		putchar(*s);
		s++;
	}
}

UART.h

#ifndef __uart_H_
#define __uart_H_

void uart0_init();
int putchar(int c);
int getchar(void);
int puts(const char *s);

#endif

main.c

#include "s3c2440_soc.h"
#include "uart.h"

int main(void)
{
	unsigned char c;

	uart0_init();
	puts("Hello, world!\n\r");

	while(1)
	{
		c = getchar();
		//下面几行代码的作用：当按下回车（‘\r\n’）时，输出起到换行，和光标移动到最前面的效果
		if (c == '\r')
		{
			putchar('\n');
		}

		if (c == '\n')
		{
			putchar('\r');
		}

		putchar(c);
	}
	return 0;
}
