QT 仪表控件的设计与实现

最新推荐文章于 2024-07-14 07:00:00 发布

会飞的潴

最新推荐文章于 2024-07-14 07:00:00 发布

阅读量1.7k

点赞数 4

分类专栏： QT 文章标签： qt5 仪表盘

本文链接：https://blog.youkuaiyun.com/weixin_44152647/article/details/106261678

版权

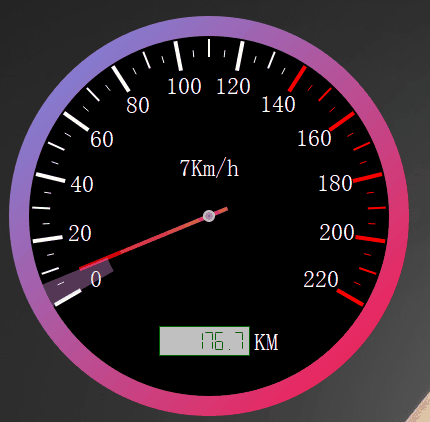

实物图

本设计实现对程序的鼠标拖动，点击右键实现关闭应用程序，并且含有扫描余晖
动态仪表盘

部分关键代码

void Widget::paintEvent(QPaintEvent *ev)
{

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);// 抗锯齿

    float scale = qMin(width(),height());         // 获取窗口最小值

    //设置缩放比例和原点的先后顺序很重要
    painter.scale(scale/m_refSize,scale/m_refSize);//缩放坐标系，使其收缩自如
    painter.translate(m_refSize/2,m_refSize/2);    //定义坐标原点

    drawFrame(painter);
    drawDivding(painter);
    drawNumberIndicator(painter);
    drawIndicator(painter);
    drawNumberSpeed(painter);

    m_wgt_mileage->setGeometry((width() - m_wgt_mileage->width()) / 2 + 30,
                               height() - m_wgt_mileage->height() - 60,m_wgt_mileage->width(),
                               m_wgt_mileage->height());
}

//绘制边框
void Widget::drawFrame(QPainter &p)
{

    p.save();//保存当前的画家状态(将状态推入堆栈)。save()后面必须跟着相应的restore();函数的作用是:释放堆栈。
    p.setPen(Qt::NoPen);

    QLinearGradient lg1(-m_radius,-m_radius,m_radius,m_radius);//渐变区域
    lg1.setColorAt(
