基于51单片机的数字电压表设计

文章介绍了使用51单片机设计的数字电压表,核心是A/D转换器,通过采样保持、量化和编码将模拟电压转化为数字信号显示。系统支持0-5V电压测量,分辨率为0.01V,误差0.02V。硬件包括供电电路和参考电压,采用共阳极或共阴极数码管显示,并提供了AD转换子程序、延时子程序及显示子程序的详细说明。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

数字电压表

基于51单片机的数字电压表设计

简介
1、数字电压表简称DVM,数字电压表基本原理是将输入的模拟电压信号转化为数字信号,再进行输出显示。而A/D转换器的作用是将连续变化的模拟信号量转化为离散的数字信号,器基本结构是由采样保持,量化,编码等几部分组成。因此AD转换是此次设计的核心元件。输入的模拟量经过AD转换器转换,再由驱动器驱动显示器输出,便得到测量的数字电压。
2、基本功能要求:
1.可以选择测量测量1路0-5V的1路输入电压值;
2.可轮流显示或单路选择显示(可选);
3.测量显示最小分辨率为0.01V;测量误差约为0.02V;
数码管显示
数码管是一种半导体发光器件,其基本单元是发光二极管。数码管按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示);按能显示多少个“8”可分为1位、2位、4位等等数码管:按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管,共阳数码管在应用时应将公共极COM接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮,当某一字段的阴极为高电平时,相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管,共阴数码管在应用时应将公共极COM接到地线GND上,当某一字段发光二极管的阳极为高电平时,相应字段就点亮,当某一字段的阳极为低电平时,相应字段就不亮。
单片机最小系统
当在89C5x单片机的RST引脚引入高电平并保持2个机器周期时,单片机内部就执行复位操作,按键手动复位有电平方式和脉冲方式两种。其中电平复位是通过RST端经过电阻与电源VCC接通而实现的。最小系统

硬件电路设计

供电电路和参考电压
由于此次系统的芯片工作电压为+5v,所以可以直接用USB供电。供电电路
数字电压表系统电路原理图数字电压表系统电路原理图

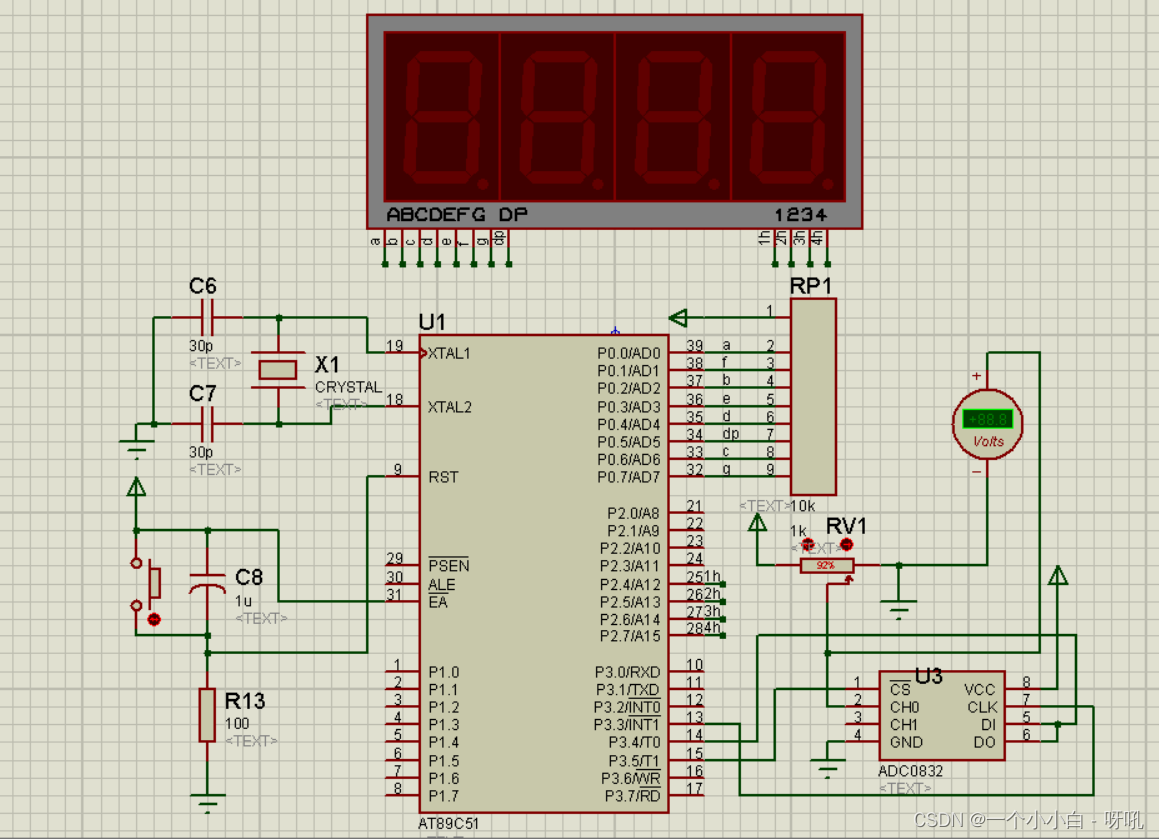

仿真图

数字电压表仿真图
源文件下载
链接:源文件点击下载

代码

#include <reg51.h>
#include <intrins.h>
/*********************************端口定义**********************************/
sbit CS   = P3^5;
sbit Clk = P3^3;
sbit DATI = P3^4;
sbit DATO = P3^4;

sbit DIAN = P0^5;        		//小数点
/*******************************定义全局变量********************************/
unsigned char dat = 0x00;      //AD值
unsigned char count = 0x00;      //定时器计数
unsigned char CH;       //通道变量
unsigned char dis[4];       //显示数值
unsigned int sum=0;
/*******************************共阴LED段码表*******************************/

unsigned char code tab[]={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7};
char code tablewe[]={ 0xfd,0xfb,0xf7,0xef,0xdf,0xfe  };
/****************************************************************************
函数功能:AD转换子程序
入口参数:CH
出口参数:dat
****************************************************************************/
unsigned char adc0832(unsigned char CH)
{
      unsigned char i,test,adval;
     adval = 0x00;
     test = 0x00;
     Clk = 0;       //初始化
     DATI = 1;
    _nop_();
    CS = 0;
    _nop_();
    Clk = 1;
   _nop_();


   if ( CH == 0x00 )      //通道选择
   {
       Clk = 0;
       DATI = 1;      //通道0的第一位
       _nop_();
      Clk = 1;
        _nop_();
        Clk = 0;
      DATI = 0;      //通道0的第二位
      _nop_();
      Clk = 1;
      _nop_();
    }
    else
    {
       Clk = 0;
    DATI = 1;      //通道1的第一位
      _nop_();
      Clk = 1;
      _nop_();
      Clk = 0;
      DATI = 1;      //通道1的第二位
    _nop_();
     Clk = 1;
     _nop_();
   }

      Clk = 0;
      DATI = 1;
    for( i = 0;i < 8;i++ )      //读取前8位的值
    {
       _nop_();
       adval <<= 1;
       Clk = 1;
       _nop_();
       Clk = 0;
       if (DATO)
          adval |= 0x01;
      else
          adval |= 0x00;
    }
      for (i = 0; i < 8; i++)      //读取后8位的值
      {
           test >>= 1;
           if (DATO)
              test |= 0x80;
           else
              test |= 0x00;
          _nop_();
          Clk = 1;
          _nop_();
          Clk = 0;
      }
      if (adval == test)      //比较前8位与后8位的值,如果不相同舍去。若一直出现显示为零,请将该行去掉
       dat = test;
       nop_();
       CS = 1;        //释放ADC0832
       DATO = 1;
       Clk = 1;
       return dat;
}
/****************************************************************************
函数功能:延时子程序
入口参数:
出口参数:
****************************************************************************/
void delay(void)
{
    int k;
    for(k=10;k<500;k++);
}
/****************************************************************************
函数功能:将0-255级换算成0.00-5.00的电压数值
入口参数:i
出口参数:
****************************************************************************/
void convdata(unsigned int i)
{
	i=i*1.96;	 	  //i*5/255*100
    dis[0] = i/100;       //个位
    dis[1] = i%100/10;      //小数点后第一位
    dis[2] = i%100%10;     //小数点后第二位
//	dis[3] = i%1000%100%10;
}
/****************************************************************************
函数功能:数码管显示子程序
入口参数:
出口参数:
****************************************************************************/
void display(void)
{
    P0=tab[dis[0]];      //显示个位和小数点11011111
	DIAN=1;
    P2=0xdf;                  //11011111
    delay();
    P2=0xff;

    P0=tab[dis[1]];       //显示小数点后第一位
    P2=0xbf;                //10111111
    delay();
    P2=0xff;

    P0=tab[dis[2]];       //显示小数点后第二位
    P2=0x7f;              //01111111
    delay();
    P2=0xff;
}
/****************************************************************************
函数功能:主程序
入口参数:
出口参数:
****************************************************************************/
void main(void)
{
	unsigned char m;
	CH = 0x00;       //在这里选择通道 0x00或0x01
	while(1)       //主循环
	{
		for(m=0;m<50;m++)
		{
			dat = adc0832(CH);
			sum=sum+dat;
			display();      //显示数值
		}
		dat=sum/50;
		sum=0;
		convdata(dat);      //数据转换
		display();      //显示数值
	}
}

介绍了一种基于STC89C51单片机数字电压表设计方法。该方案根据数据采集的工作原理来实现数字电压的测量, 然后完成单片机与PC的通信, 以将所测量的电压值通过串口传送给PC, 并在PC上进行显示。   数字电压表设计和开发已有很多类型和款式, 传统的数字电压表有自己的特点, 它们适合在现场做手工测量, 而要完成远程测量并对测量的数据做进一步处理, 运用传统的数字电压表是无法完成的。为此, 本文设计了基于PC通信的数字电压表, 该表既可以完成测量数据的传递, 又可借助PC进行测量数据的处理。所以, 这种类型的数字电压表无论在功能和实际应用上, 都具有传统数字电压表无法比拟的优点, 这使得它的开发和应用都具有良好的前景。   本系统主要由硬件和软件两部分构成, 硬件主要包括数据采集电路, 单片机最小数据采集系统, 单片机与PC机的接口电路等。软件主要有单片机数据采集程序, 单片机与上位机通信程序,以及上位机数据处理程序。   该新型数字电压表测量的电压类型为直流,测量范围为0 ~5 V, 下位机采用的单片机为STC89C51, AD转化采用的是最常见的ADC0809,可通过RS232串行口与PC机进行通信, 以传送所测量的直流电压数据。图1所示是该数字电压表的数据采集电路。电路的设计已做到了最小化,即没有用任何附加逻辑器件做接口电路, 便可实现单片机对ADC0809转换芯片的操作。图1中的ADC0809是8位的模数转化芯片, 片内有8路模拟选通开关以及相应的通道锁存译码电路, 转化时间大约为100 μs左右。在电路应用中, 首先要指定ADC0809的数据通道, 当外部电压进入芯片后, STATR 信号由高到低, 在脉冲的下降沿ADC0809开始转换, 同时管脚EOC电平变低, 表示转化正在进行, 转化完成之后, 管脚EOC的电平变高, 表示一次转化结束。
