AD19怎么制作属于自己的原理图模板

最新推荐文章于 2024-10-23 17:04:10 发布

weixin_44133391

最新推荐文章于 2024-10-23 17:04:10 发布

阅读量4.2k

点赞数

分类专栏：小知识

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/weixin_44133391/article/details/106399439

版权

在AD19中制作自己的原理图模板，首先通过Tools > Schematic Preferences > General找到模板文件夹，修改Data Management > Templates下的内容。选择模板-A4_portrait，取消Convert Special Strings选项。接着在Graphical Editing设置纸张方向。然后编辑模板，调整Properties和Parameters，使用Place > Text String添加自定义文本。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

AD19怎么制作属于自己的AD模板

第一步：找到AD的模板文件夹，并对里面的内容进行修改

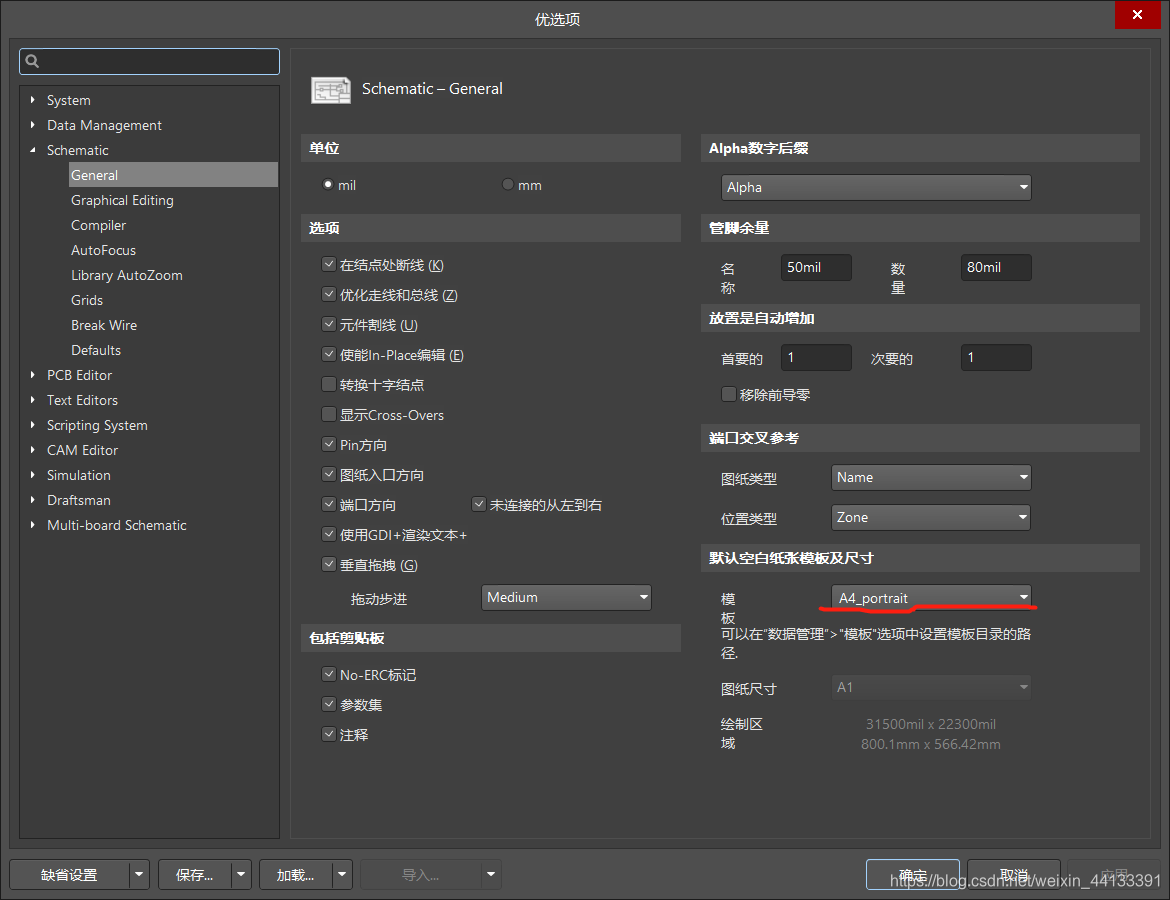

Tools > Schematic Preferences > General
在这里插入图片描述
根据它的提示我们进入

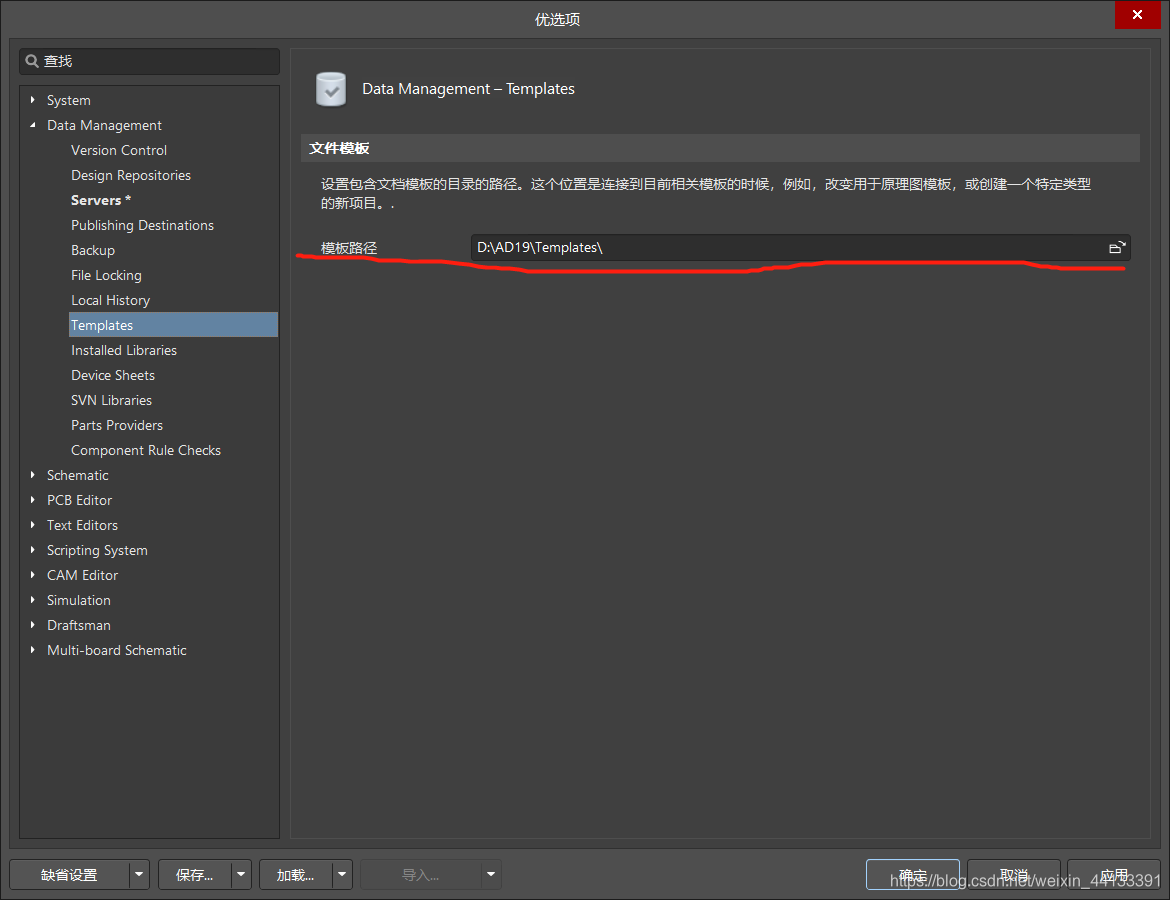

Data Management > Templates

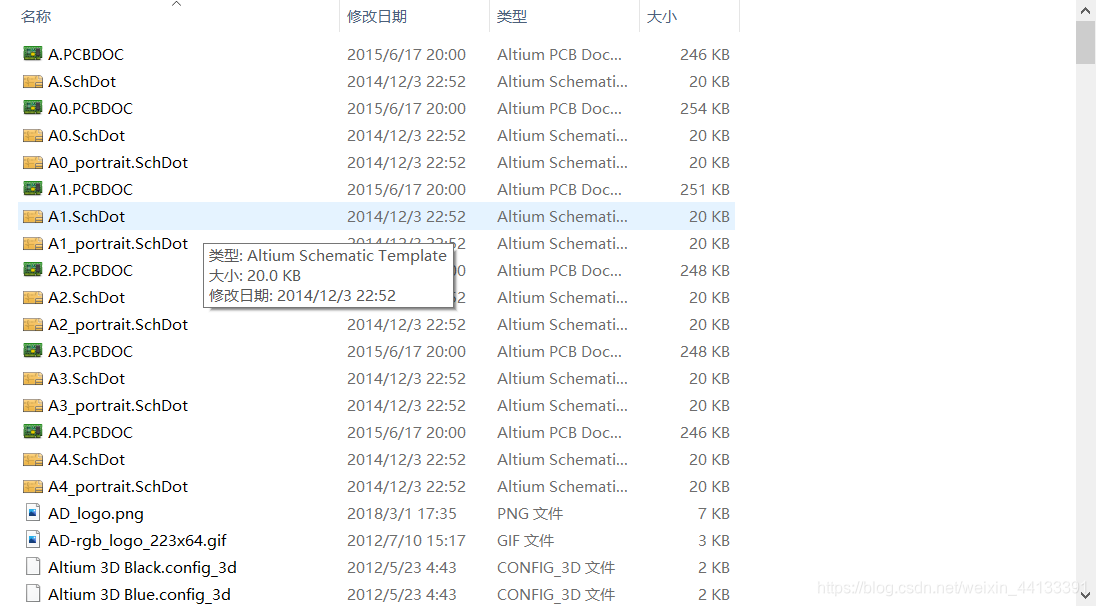

打开这个路径所在文件夹，我们可以看到如下文件

现在我们只需在第一张图中选择模板-A4_portrait(常用模板)

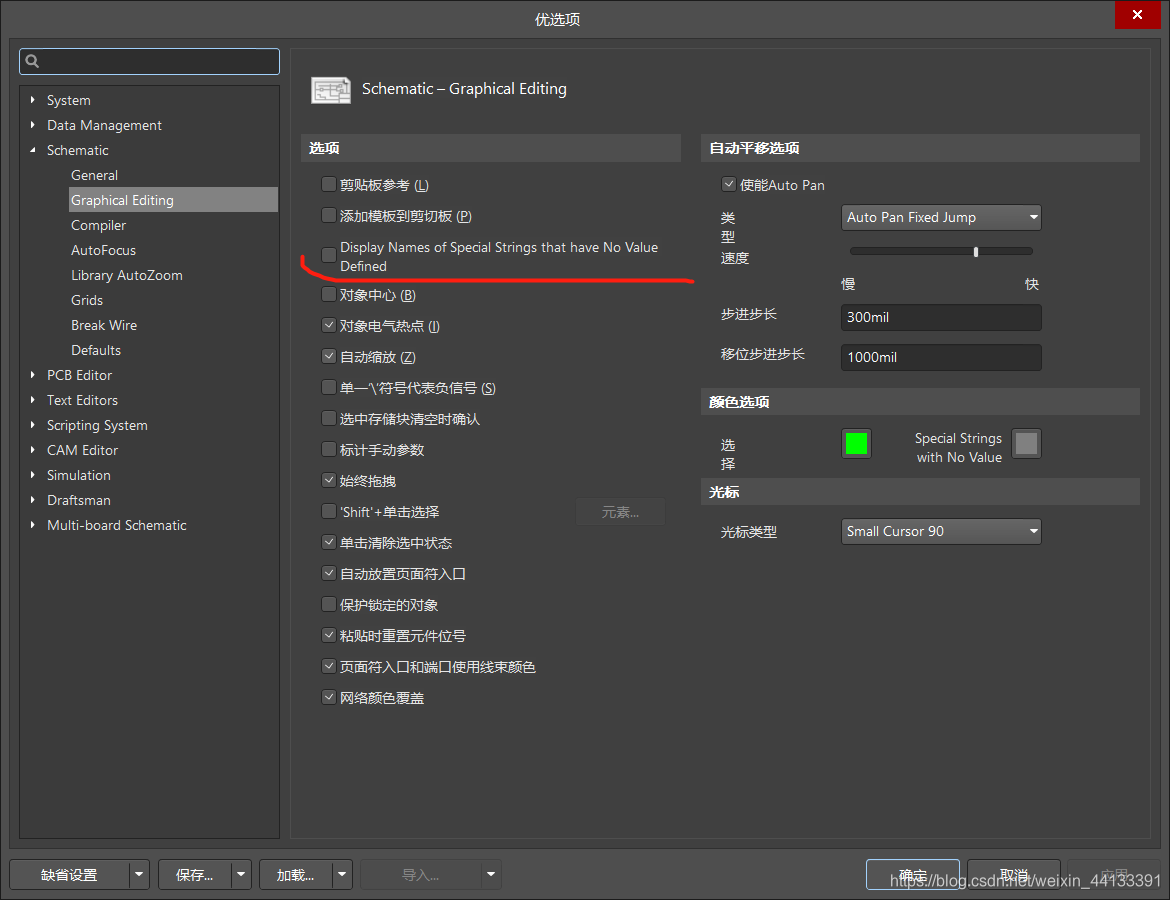

接着在Tools > Schematic Preferences > Graphical Editing，
将Convert Special Strings上的勾除去
在这里插入图片描述
第二步：修改模板

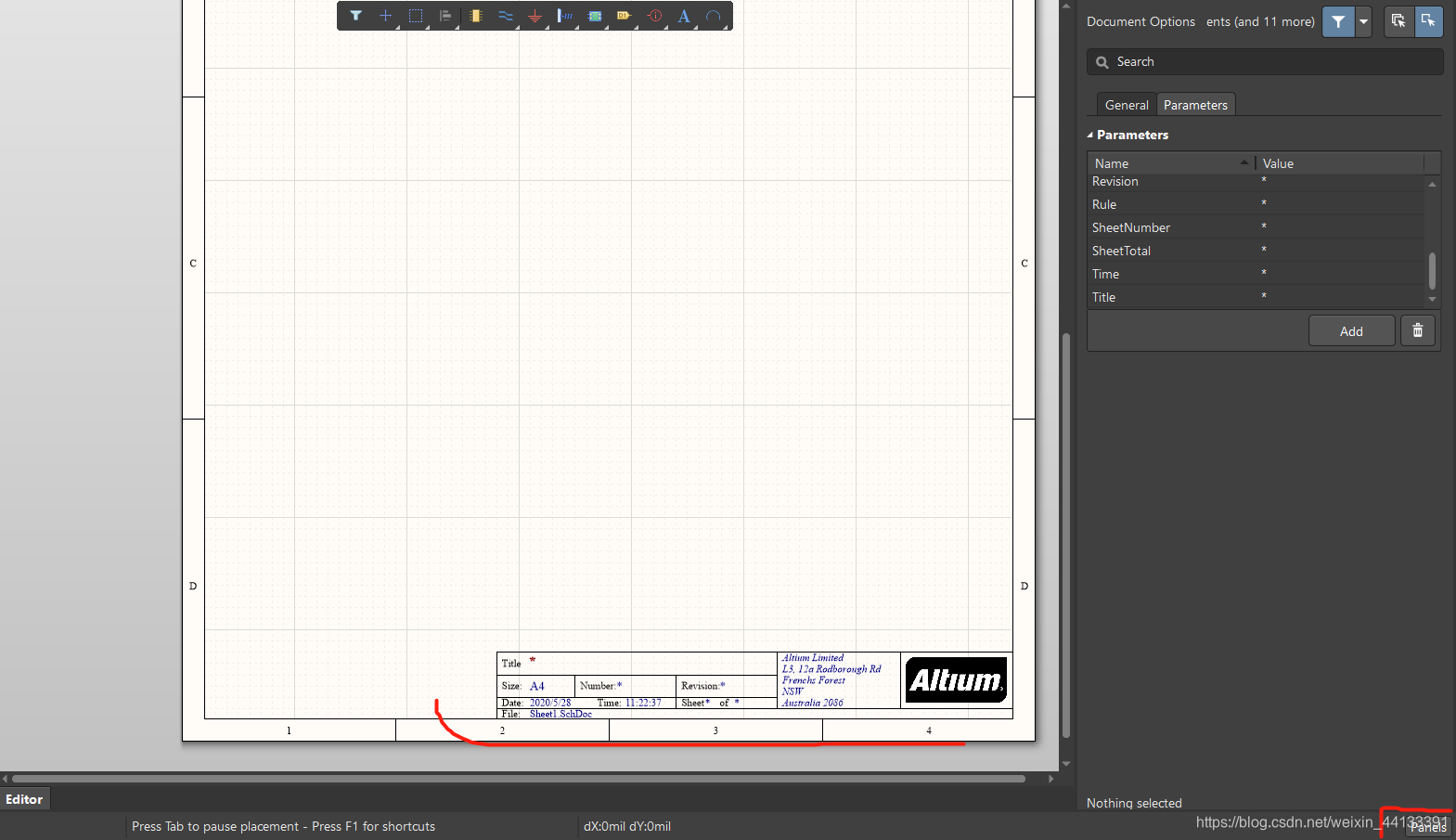

右下角为模板显示，可以打开右下角Pane
