Vector VN1630/40 I/O应用

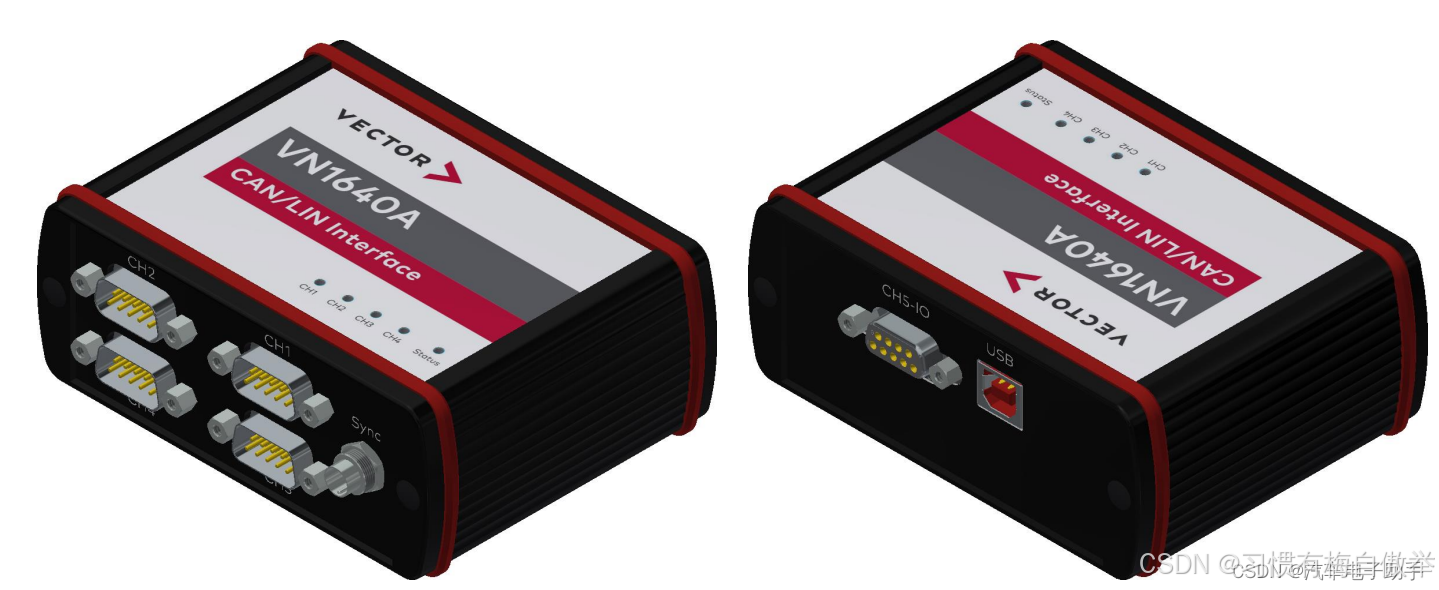

1、Vector VN1630A/VN1640A的硬件介绍

VN1640A接口的主要特点是：

4个用于CAN-、LIN-、K-Line、J1708-和SENTpiggybacks的插件位置
第5通道用于专用的digital-analog数字-模拟输入/输出任务
5个D-SUB9连接器
5个LED灯显示总线活动和状态
Software sync软件同步
Hardware  sync硬件同步（通过SYNCcableXL）。

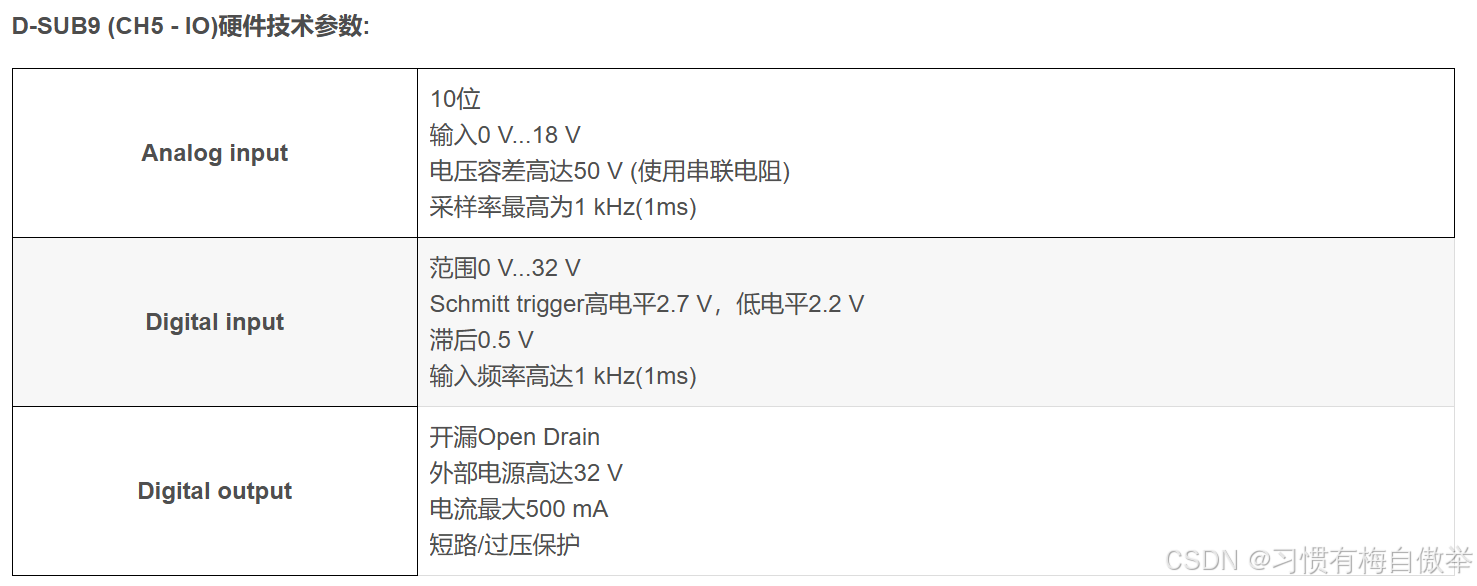

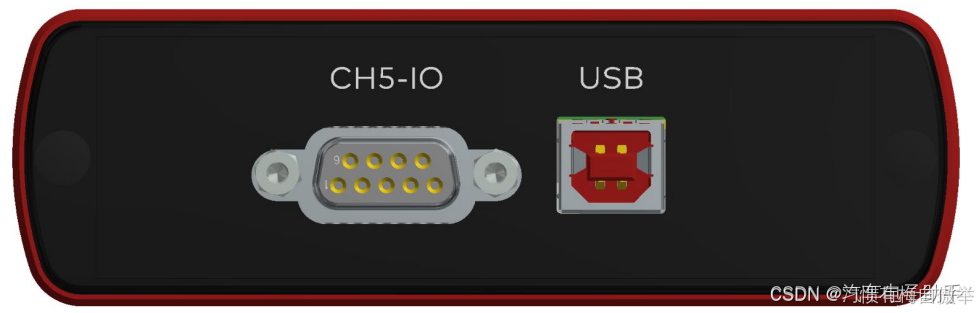

1.1、D-SUB9 (CH5 - IO)接口定义

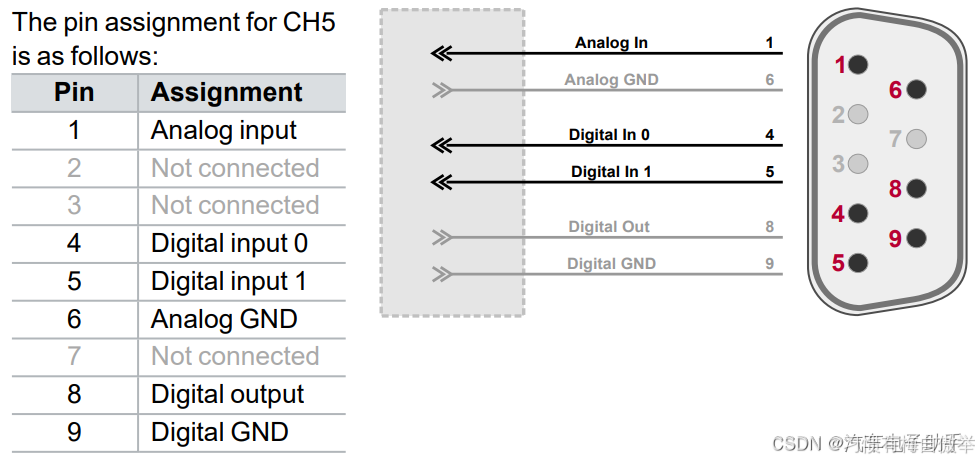

VN1630A/VN1640A有一个D-SUB9连接器（CH5），用于专门的digital-analog输入/输出任务。引脚(Analog input，Analog GND，Digital input 0，Digital input 1，Digital output，Digital GND)分配见图。

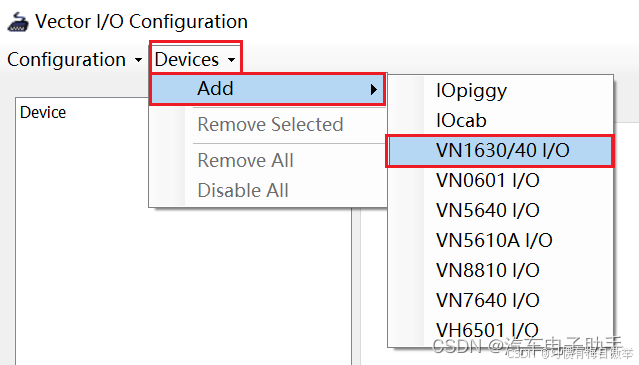

2、 CANoe/CANalyzer工具的配置

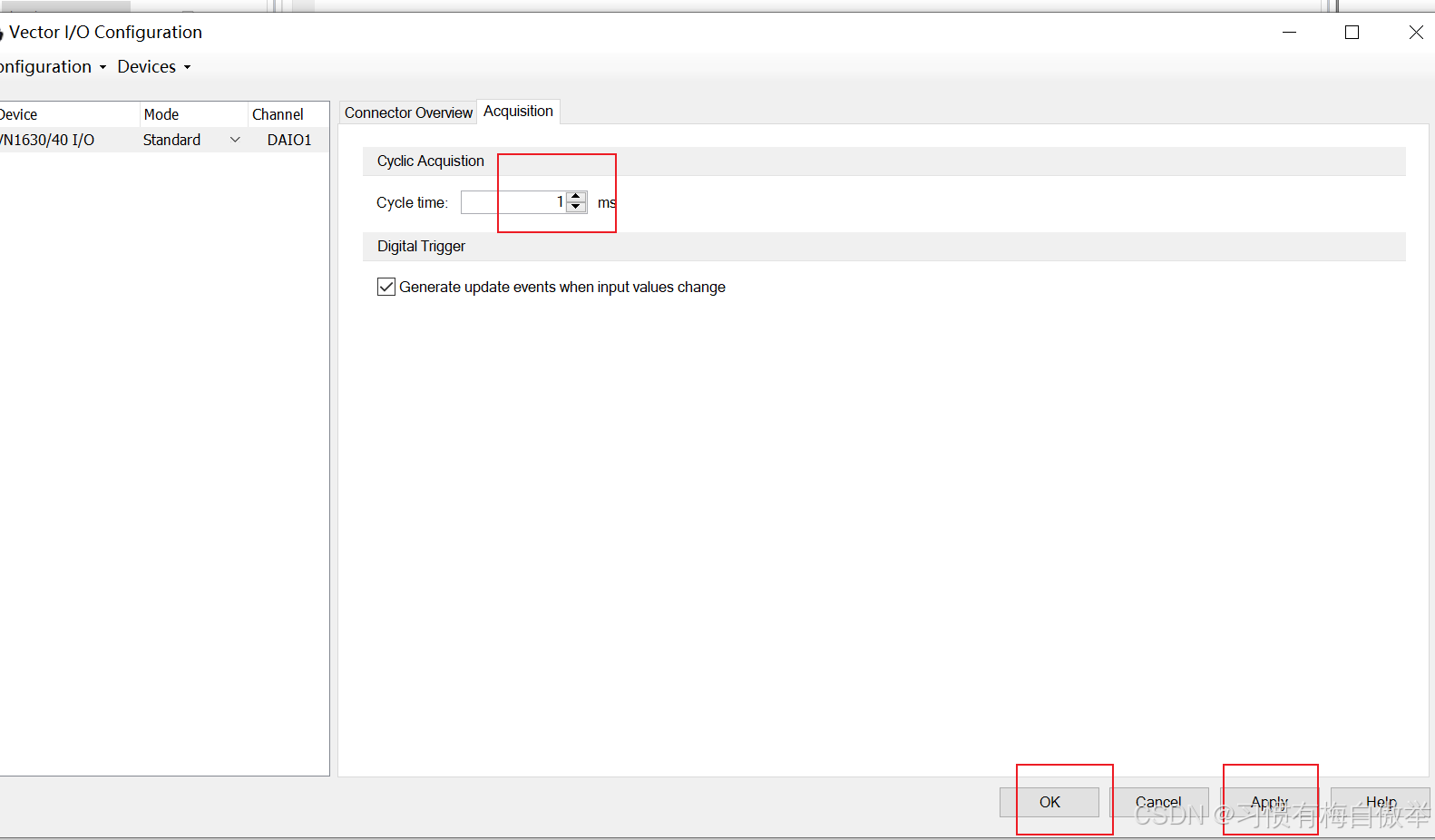

在Acquisition子页中，设置Analog input，Digital input 0/1，Digital output的采样时间(该时间，也是对应System Variables系统变量在Trace和Graphics窗口中的刷新时间)，最小1ms。完成Vector I/O Configuration的配置，单击Apply和OK；

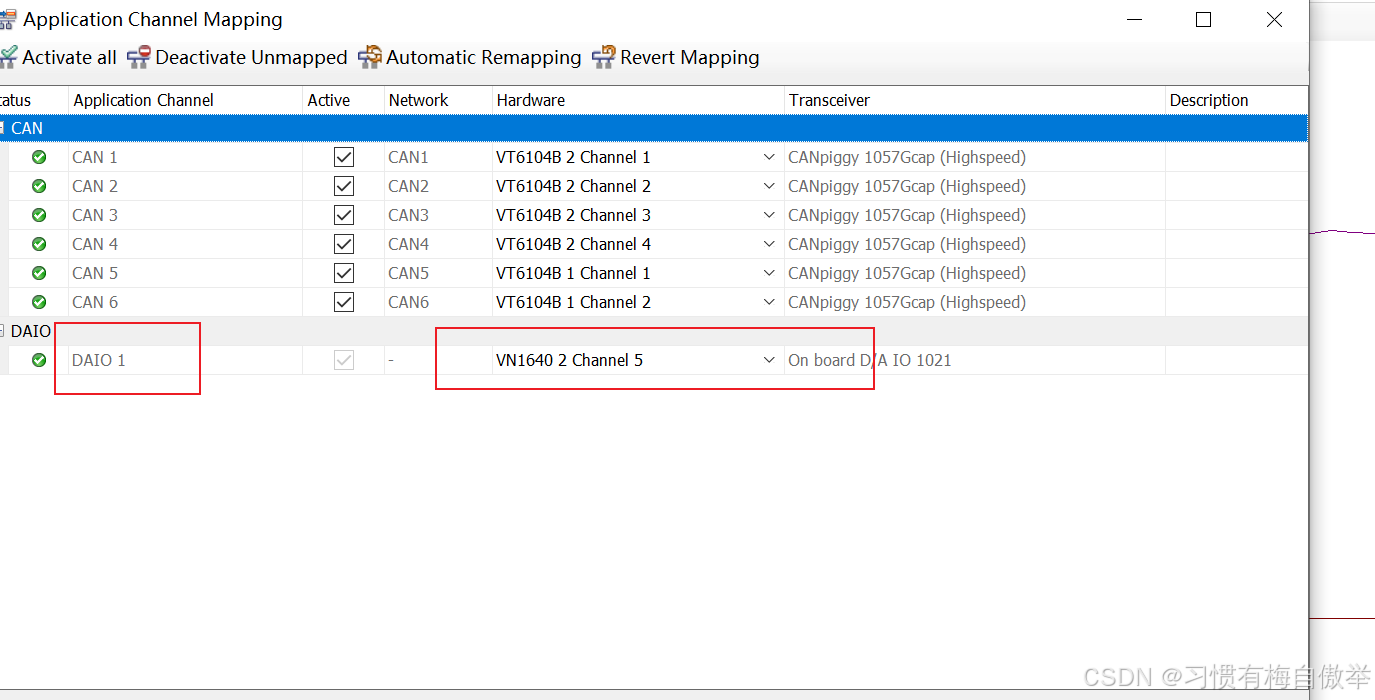

2.1、配置相应的DAIO通道

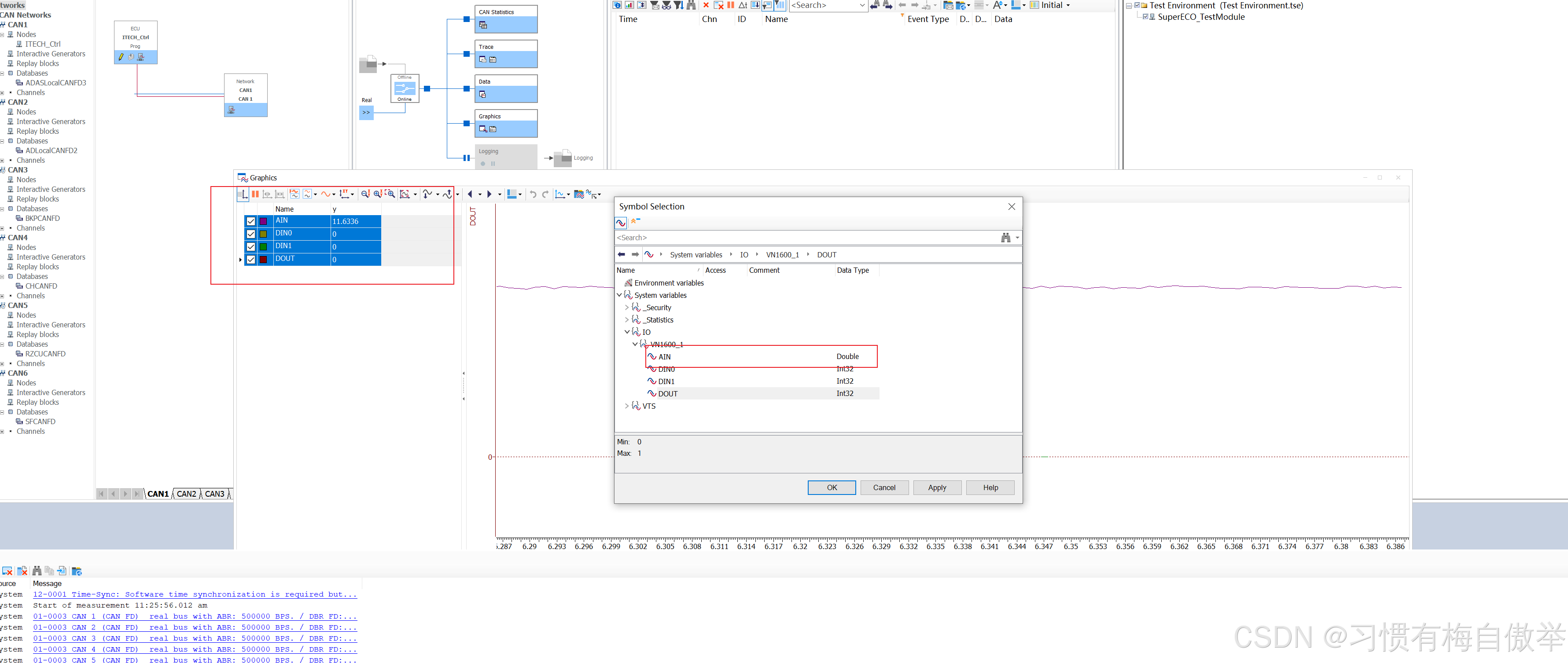

2.2、添加变量就能看到电压了
