本文详细介绍了如何使用两个HC-05蓝牙模块进行配对和建立数据传输的步骤，包括模块的连接方式、AT指令的设置，以及如何在串口调试助手中进行操作。确保蓝牙模块的波特率、配对码和工作模式正确设置，通过AT+BIND命令完成两模块的绑定，从而实现数据的稳定传输。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

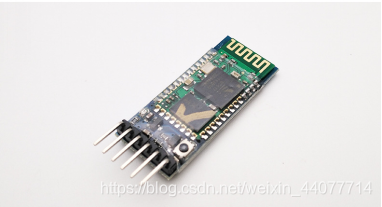

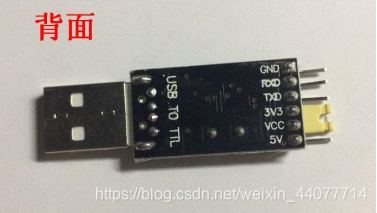

首先需要准备两个HC-05的蓝牙模块和两个USB转TTL模块

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDA3NzcxNA==,size_16,color_FFFFFF,t_70

连线如下

注意：USB转TTL的RX接蓝牙的TX，USB转TTL的TX接蓝牙的RX

配对步骤如下：

示例蓝牙：

蓝牙A地址：1234:56:789123

蓝牙B地址：4567:56:123456

接线完成后，按住蓝牙模块上的按键插入电脑上电，然后可以看到蓝牙的灯闪烁比较慢，此时，蓝牙进入AT指令模式。两个蓝牙执行同样的步骤

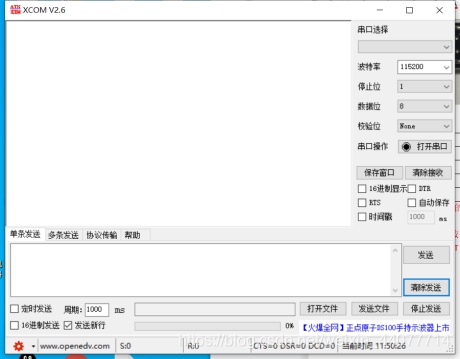

打开两个串口助手，串口选择分别选择两个接上蓝牙的串口，波特率选择38400，打开串口
恢复默认设置，串口调试助手A,将蓝牙A恢复默认设置：AT+ORGL（用正点原子串口助手不用加\r\n，因为助手勾选了自动发送新行，下面都是以正点原子助手软件进行，其他软件可能需要加\r\n）
设置指定的波特率，两个蓝牙需要发送AT+UART=115200,0,0【两个蓝牙的波特率必须相同】
设置A配对码，串口调试助手A，配置蓝牙A的配对码：AT+PSWD=1234【蓝牙A与蓝牙B的配对码相同，这样才能成功配对】
设置A主模式，串口调试助手A，将蓝牙A配置为主机模式：AT+ROLE=1
恢复B默认设置，串口调试助手B,将蓝牙B恢复默认设置：AT+ORGL
设置B配对码，串口调试助手B，配置蓝牙B的配对码与蓝牙A一致：AT+PSWD=1234
设置B从模式，串口调试助手B，将蓝牙B配置为从机模式：AT+ROLE=0
查询B地址，串口调试助手B，查询蓝牙B的地址：AT+ADDR?【如4567:56:123456】
蓝牙A绑定蓝牙，串口调试助手A，蓝牙A绑定蓝牙B地址：AT+BIND=4567,56,123456【注意把地址的冒号换成逗号】
将两个模块正常上电，就可以正常传输数据了
