IIC延时函数

别人家的程序

void i2c_Start(void)
{
	OLED_I2C_SDA_1();			//SDA 总线置1
	OLED_I2C_SCL_1();			//SCL 总线置1
	i2c_Delay();				//延时信号
	OLED_I2C_SDA_0();			//置 0
	i2c_Delay();
	OLED_I2C_SCL_0();			//SCL 置0
	i2c_Delay();
}

延时函数

static void i2c_Delay(void)
{
	uint8_t i;
	for (i = 0; i < 10; i++);
}

逻辑分析测试得出
不用示波器和逻辑分析仪如何去计算这个延时时间，还望高手评论区留个言

​ 条件： CPU 主频 72MHZ ，MDK 编译， 1级优化

​ 循环次数 10 ,SCL 频率 = 205 KHZ

​ 循环次数 7 ,SCL 频率 = 347 KHZ， SCL 高电平时间 1.5us， SCL 低电平时间 2.87us

​ 循环次数 5 ,SCL 频率 = 421 KHZ ，SCL 高电平时间 1.25us， SCL 低电平时间 2.37us

我这边一个古董级项目

工作条件：CPU主频168MHz ，IAR编译环境

void IIC_Delay(void)
{
	u32 i = 20;
	while( i-- );
}

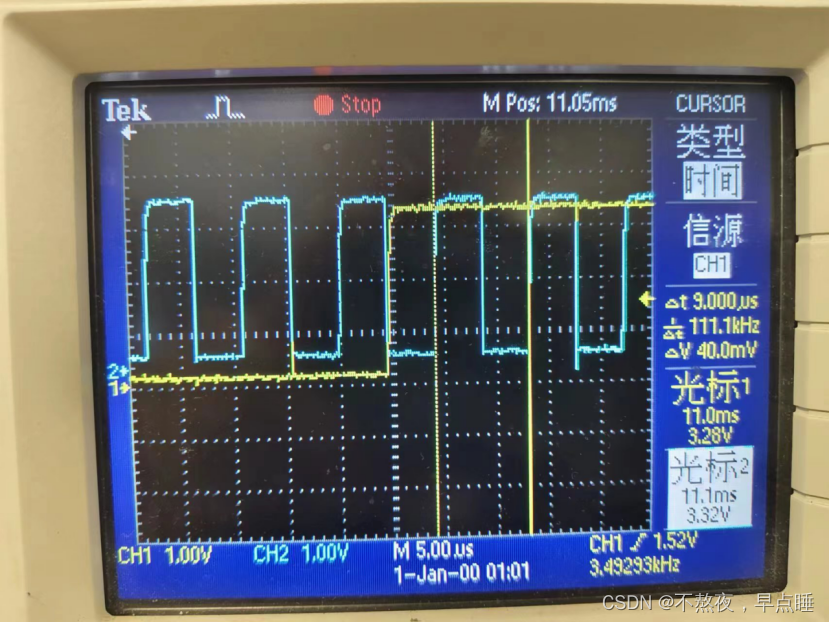

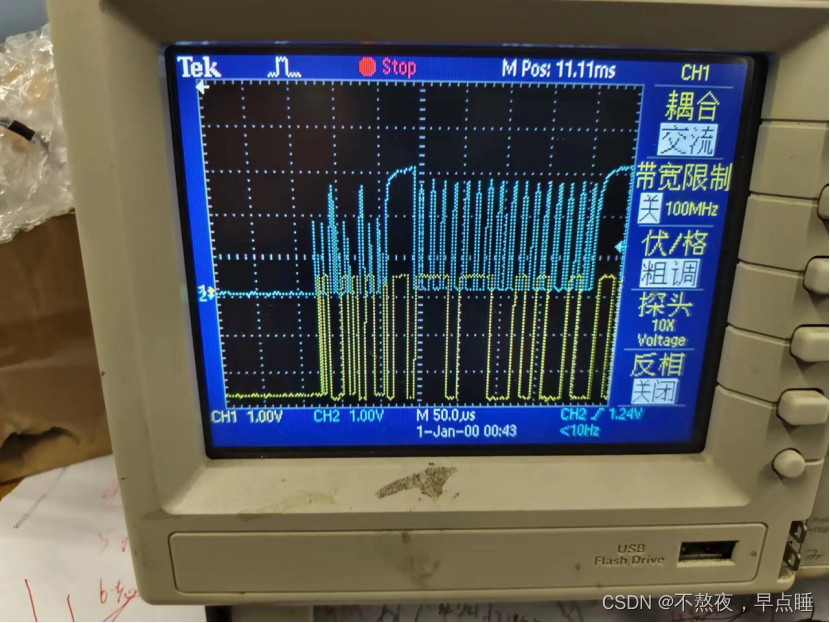

问题，波形不好，IIC_Delay延时时间不够

降低频率

野火的延时

/*
*********************************************************************************************************
*	函 数 名: i2c_Delay
*	功能说明: I2C总线位延迟，最快400KHz
*	形    参：无
*	返 回 值: 无
*********************************************************************************************************
*/
static void i2c_Delay(void)
{
	uint8_t i;

	/*　
		可用逻辑分析仪测量I2C通讯时的频率
    工作条件：CPU主频168MHz ，MDK编译环境，1级优化

		经测试，循环次数为20~250时都能通讯正常

	*/
	for (i = 0; i < 40; i++);
}
