在尝试创建并使用Vivado中的NCO和FIR IP核时遇到问题，加载iptoolbar后无法打开iptoolbench。虽然PLL等其他IP核可以正常工作，且licenese文件包含NCO和FIR，但在调用NCO IP核时，无论是单独调用还是在使用PLL之后调用，都会导致加载失败。即便是新建工程，问题依然存在。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

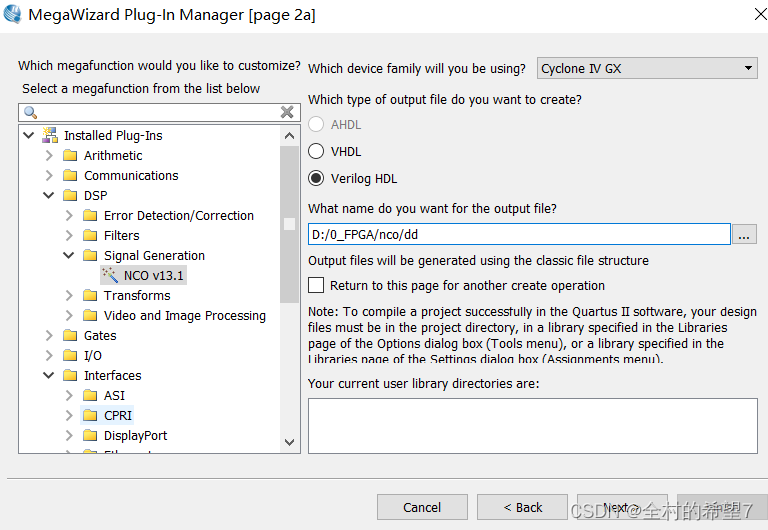

创建NCO，fiR的IP核，这里点击next，弹出“loading ip toolbar”但是加载完这个并不弹出ip toolbench。返回创建文件夹的位置，发现错误

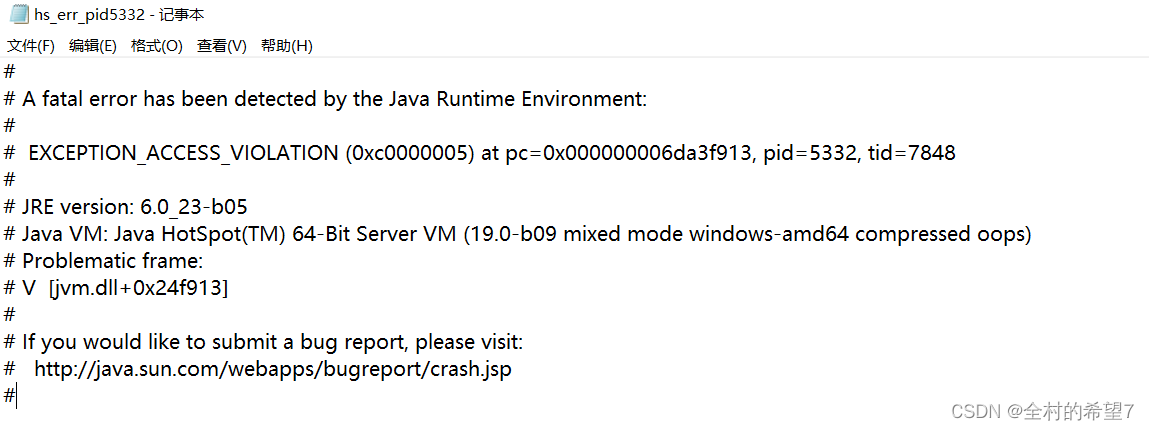

打开log文件，显示

 应该不是license破解的问题，因为

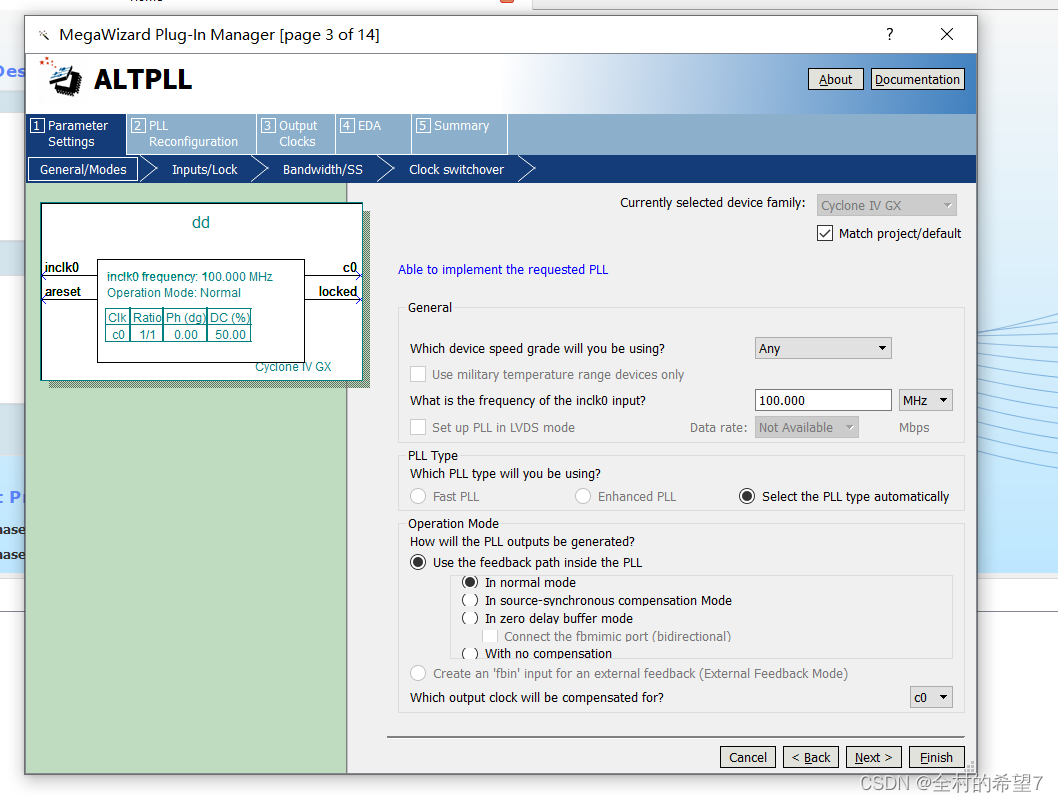

 像PLL等不需要toolbench的IP 核是可以使用的

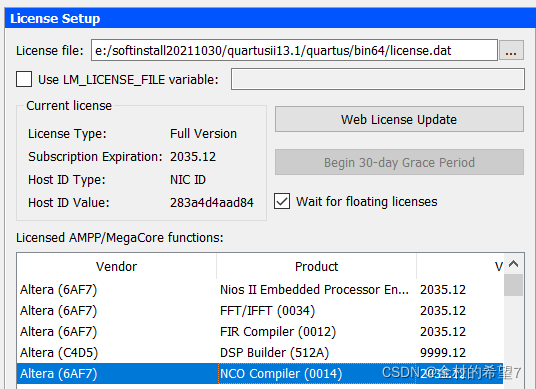

 ，license里面也是包含了NCO，FIR等IP核

这个问题是在我先调用PLL的IP核，再调用NCO的IP核时出现的，在此之前，我试过仅调用NCOIP核，是可以调用的。但是现在这个问题出现以后，即使我新建工程，只调用NCO ip也不行了。
