EA模型作业20201104

起动器组件图

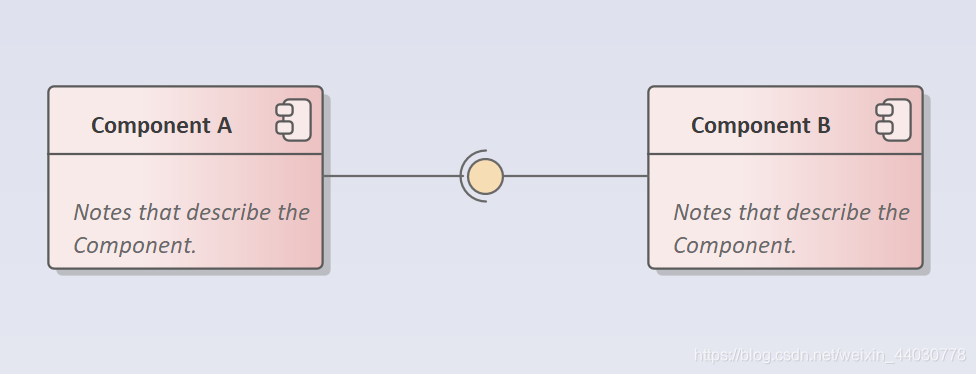

模式创建了组件和一个组件图，该图显示了通过装配连接器连接的组件，指示这两个组件通过接口共享信息。 组件中添加了描述元素的注释，并且这些注释已在图表中可见

该模式的目的是允许设计师，建筑师和其他利益相关者创建或查看架构或设计的逻辑部分以及它们通过接口进行通信的方式。

一、该模式通常在计划的设计阶段的早期使用，以描述架构或设计的逻辑部分的方式。它可以用于：
1.为设计的逻辑部分建模
2.显示组件如何通过接口进行通信。

二、以下是使用此模式时可能要执行的一些操作的列表。
1.更改包的名称和图表以适应计划。
2.更改组件的名称以适合计划。
3.添加一个或多个泛化集以对关系进行分组。
4.创建其他组件以将层次结构扩展到另一个级别。

三、以下是应用模式时可用的一些后续步骤的列表。
1.向组件添加描述以描述它们在系统描述中的作用。
2.如果需要，将另一个级别添加到层次结构中。
3.添加一个或多个状态机来描述特定类可能表现出的谨慎状态。
4.通过文档生成器使用内置或用户定义的模板自动生成文档。

以下是使用此模式时将有用的一些工具。
1.规格视图
规范视图可以用作处理组件和接口的一种方式，特别是在存在大量元素的情况下（如描述任何大小可观的系统时通常如此）。
2.图表布局
图布局工具允许您布局整个图，图的选定元素或部分，以使其在视觉上更具吸引力或对特定受众有意义。有多种布局类型可供选择，某些类型的过滤器可以应用。
3.平移和缩放
“平移和缩放”功能是可用于在大型图表中导航的工具之一。通常，必须降低图表的分辨率以确保其完全可见，但是通过使用“平移和缩放”窗口，您可以使图表保持可读的分辨率，并在必要时平移到感兴趣的区域。
4.图例
图例功能对于手动或自动更改图上元素和连接器的外观很有用。可以从“通用工具箱”中添加图例，并将其配置为编码填充和线条颜色以及线条粗细。这是一种在图表上添加含义和表达的强大方法，当根据元素或连接器属性自动应用时，尤其具有表现力。它可以与许多专用图（例如路线图）一起使用，以创建功能强大的可视化文件。
5.关系矩阵
关系矩阵提供了类似于电子表格的视图，其中包含两组元素及其之间存在的关系。它可以用作强大的分析机制，以直观地指示元素之间如何相互关联，并发现哪些元素缺少关系。
6.追溯窗口
“可跟踪性”窗口自动显示用例与其他模型元素（包括上流程元素和下流程元素）之间存在的关系。可追溯树视图可以方便地扩展以查看更深层次的关系，并且窗口中显示的元素可以位于它们所出现的所有图中。
7.文件产生器
文档生成器是Enterprise Architect中强大的工具，它允许数据库工程师或其他利益相关者直接从模型中创建高质量的公司或技术文档，适合内部或外部受众。
8.元素讨论
元素讨论工具是功能齐全的协作工具，允许建模人员以及模型查看者和审阅者直接在存储库内部相互通信。使用完整客户端的建模者或使用WebEA的偶尔查看者都可以发布和回复讨论，以及进行交流和聊天。
9.手绘和白板图
“手工绘制”和“白板模式”是显示选项，可用于任何将系统绘制的图表更改为看起来像是手工绘制的视图，也可以选择在白板上手工绘制。它是一种功能强大的设备，通过以粗略和更直接的方式呈现图表来吸引观众，给人的感觉是它只是可以更改的草图。
10.图元素的备用图像
大多数标准元素都允许为元素定义备用图像，该图像将替代所选图上或所有图上的默认图形表示法。
