使用EA绘制UML业务用例模型

UML软件：Enterprise Architect
软件版本：14.0.1422

使用EA绘制UML业务用例模型

注意事项

  1. 此方法主要适用于EA版本为14的平台，其他版本可以效仿此方法，效果应该都一样。
  2. 此博客主要是为了学生党撰写，主要是为了提交作业。毕竟有关这个的博客介绍及其稀少
  3. uml-diagrams网址

建模过程

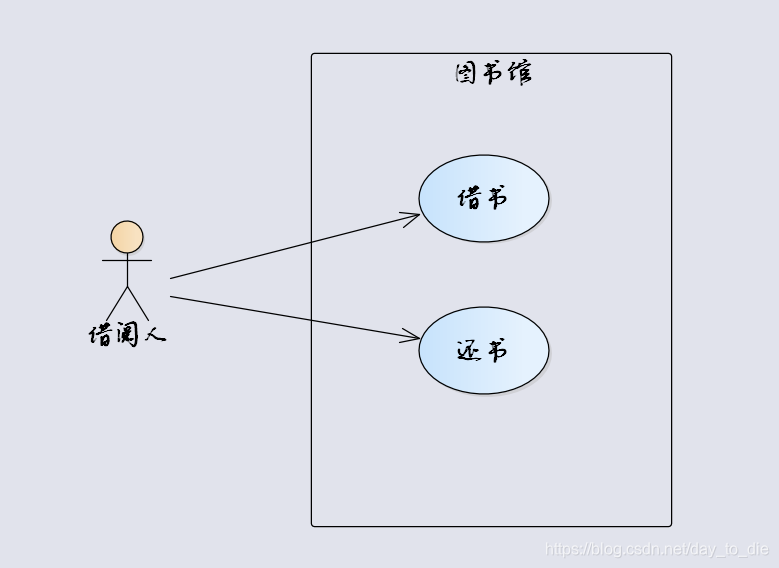

  1. 先用EA创建一个简单用例图
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  2. 创建完成后，便可开始创建组件
