1. 前言

本实验教程主要指导大家如何将程序固化到QSPI FLASH中，并让ZYNQ芯片上电启动自动加载QSPI中的程序。

2. Vivado工程的编写

（1）本实验使用的Vivado工程延用《ZYNQ AXI GPIO中断实验——FPGA Vitis篇》中使用的Vivado工程，大家可以查看该文章来了解Vivado工程的建立以及下载该工程源码。

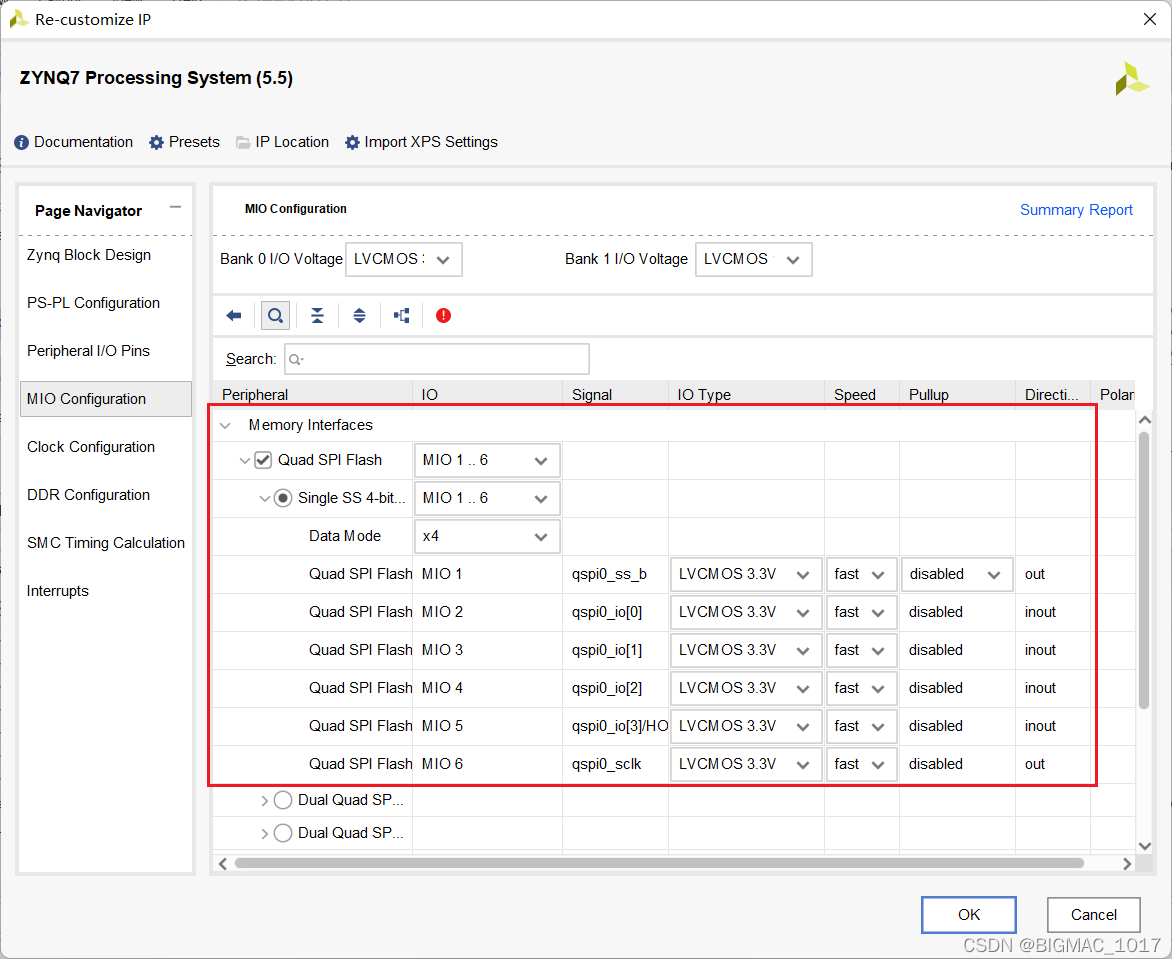

（2）由于要使用ZYNQ来加载QSPI FLASH的程序，需要修改下Vivado工程。通过配置ZYNQ7 IP核将QSPI FLASH接口给勾选上，如下图所示（具体管脚分配和电平标准需要根据实际电路进行配置，图中是以ZedBoard开发板为例进行配置的）。
在这里插入图片描述

（3）对工程进行保存，并最终通过“Generate Bitstream”生成Bit文件。在菜单栏“File -> Export -> ExportHardware…”导出硬件信息(.xsa文件)，这里就包含了PS端的配置信息。该步骤如有疑问，可以参考以前的文章《ZYNQ串口打印输出——FPGA Vitis篇》。

3. SDK工程的编写

（1）由于本实验使用的工程延用《ZYNQ AXI GPIO中断实验——FPGA Vitis篇》中使用的工程，因此SDK中已经有“xgpio_intr_tapp_example_1_system”该APP工程。
在这里插入图片描述

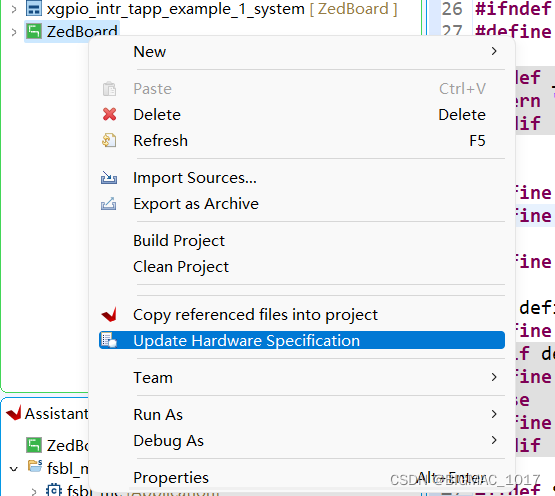

（2）由于在我们修改了Vivado工程，.xsa文件也有变动，因此我们需要先更新下ZedBoard平台工程。右键“ZedBoard”平台工程，并点击“Update Hardware Specification”。
在这里插入图片描述

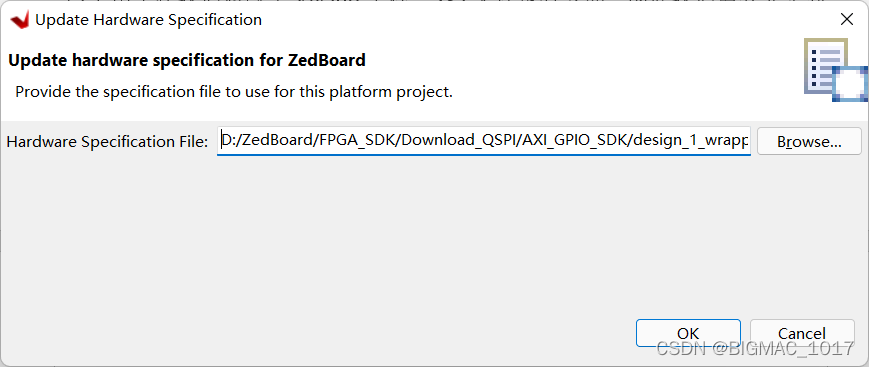

（3）选择刚更新的xsa文件，并点击“OK”按钮，对平台工程进行更新。
在这里插入图片描述

（4）新建一个名为“FSBL”的APP工程，该工程是一个二级引导程序，完成MIO的分配、时钟、PLL、DDR控制器初始化、SD、QSPI控制器的初始化，通过启动模式查找bitstream配置FPGA，然后搜索用户程序加载到DDR，最后交接给应用程序执行。详情可参考U281文档。

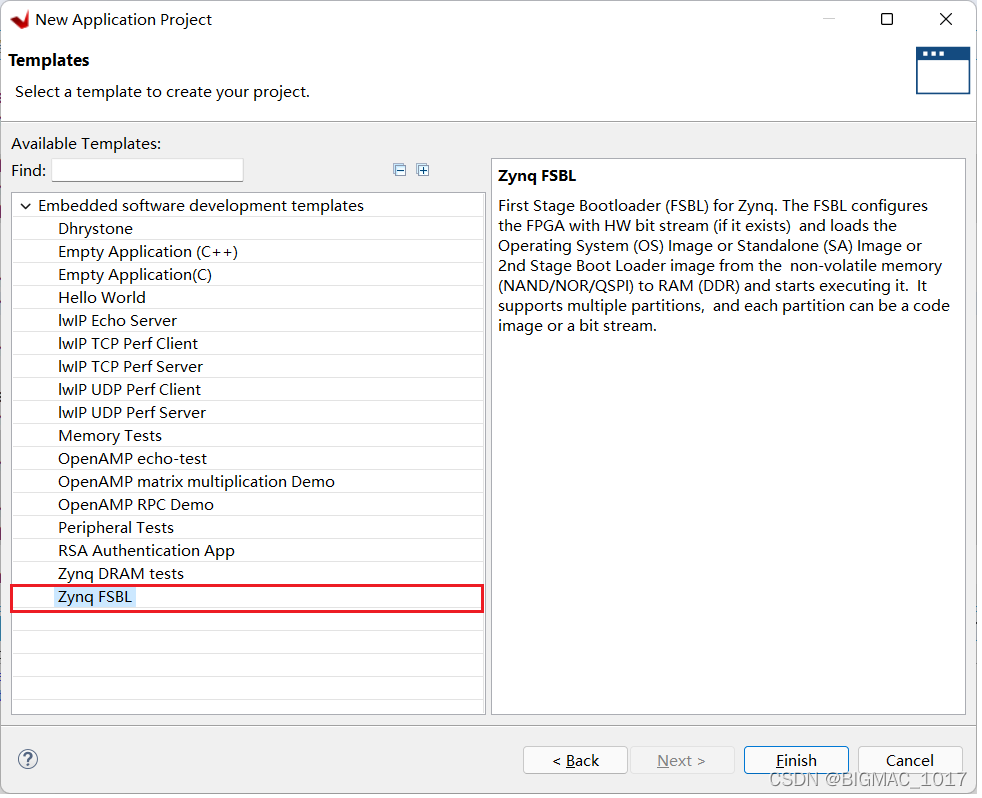

该APP工程的模板选择为“Zynq FSBL”
在这里插入图片描述

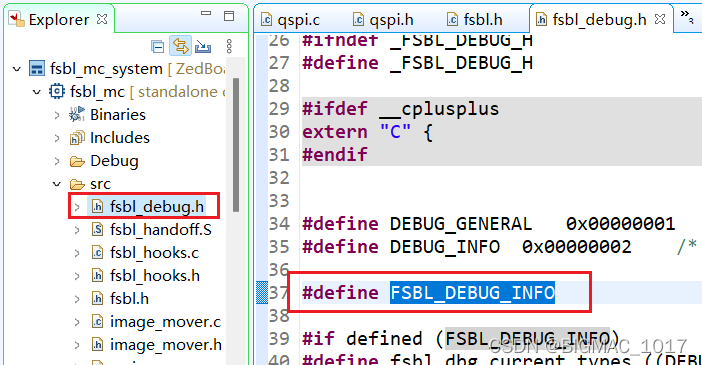

（5）在FSBL工程里，“fsbl_debug.h”头文件中，增加“FSBL_DEBUG_INFO”宏定义。可以让ZYNQ启动输出FSBL的一些状态信息，有利于调试，但会导致启动的时间变长。
在这里插入图片描述

（6）修改后保存，并进行编译，生成“fsbl.elf”文件。

（7）创建“Boot Image”：右键选择“xgpio_intr_tapp_example_1_system”APP工程，点击“Create Boot Image”。

（8）弹出的窗口中可以看到生成的BIF文件路径，BIF文件是生成BOOT文件的配置文件，还有生成的BOOT.bin文件路径，BOOT.bin文件是我们需要的启动文件，可以放到SD卡启动，也可以烧写到QSPI Flash。
在这里插入图片描述

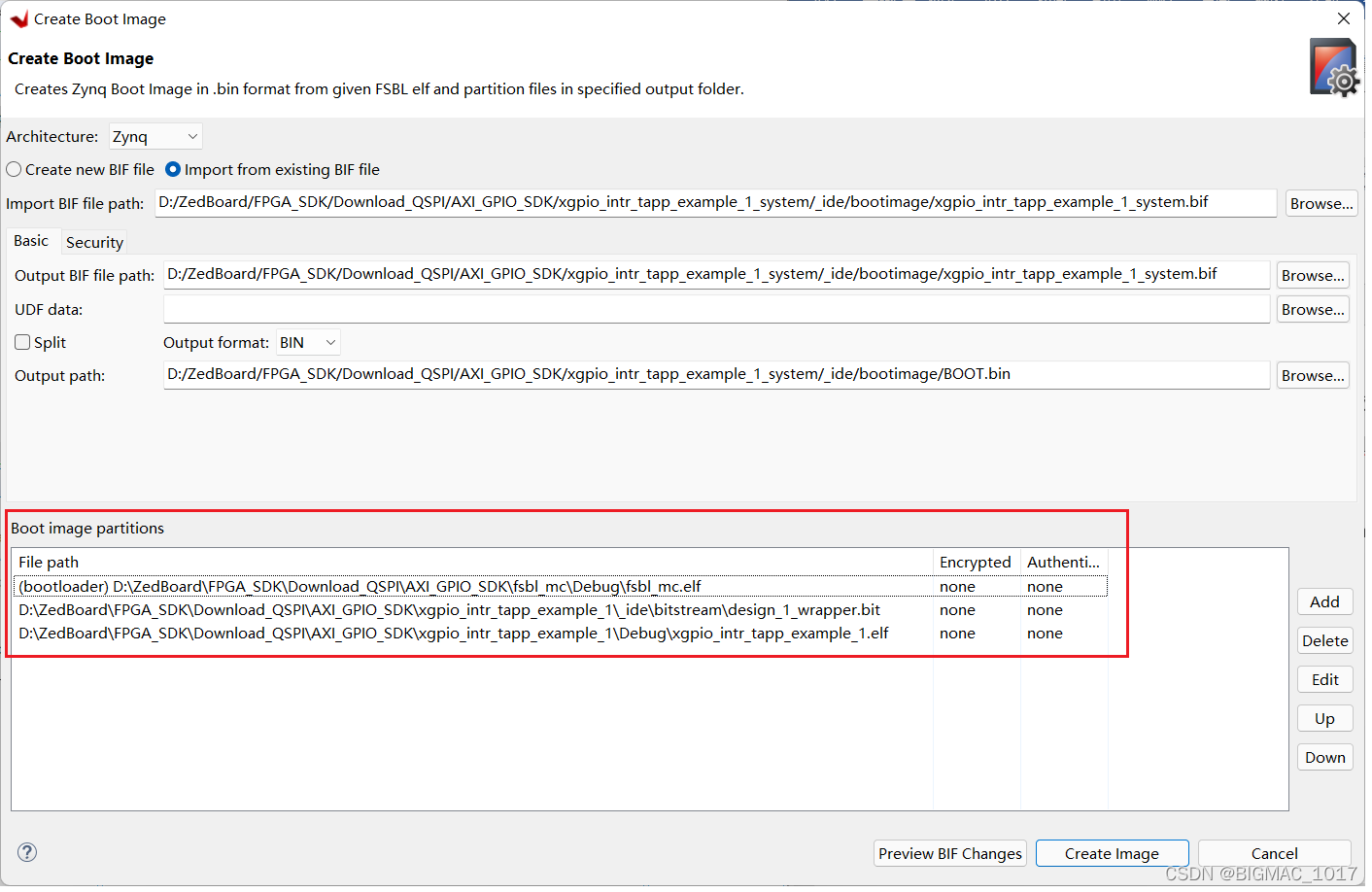

（9）在Boot image partition列表中有要合成的文件，第一个文件一定是 bootloader文件，就是上面FSBL APP生成的fsbl.elf文件；第二个文件是FPGA配置文件bitstream；第三个是应用程序，在本实验中为xgpio_intr_tapp_example_1_system.elf。点击Create Image生成。
在这里插入图片描述

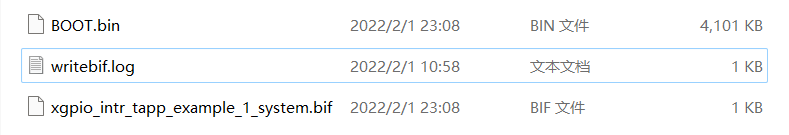

（10）在生成的目录下可以找到BOOT.bin文件
在这里插入图片描述

4. QSPI FLASH烧写

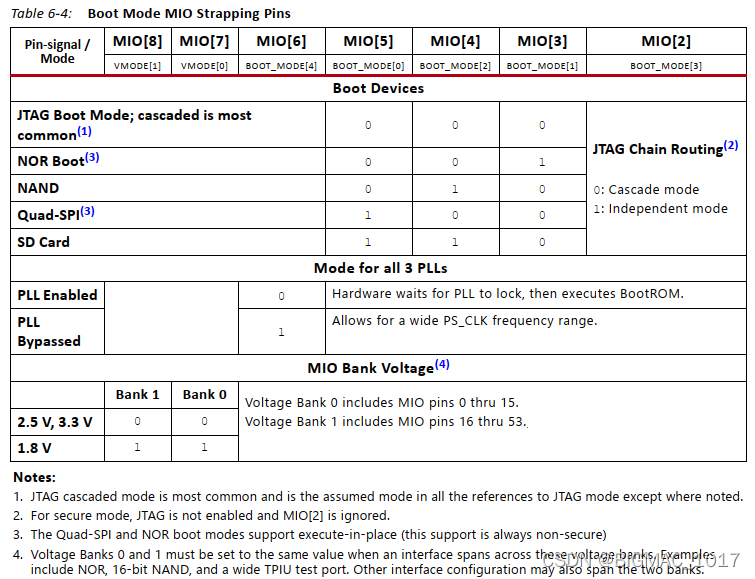

（1）首先将ZedBoard的跳线帽“JP7”、“JP8”、“JP9”、“JP10”、“JP11”接到GND处，使得ZYNQ处于JTAG调试模式（可参考UG585）。
在这里插入图片描述

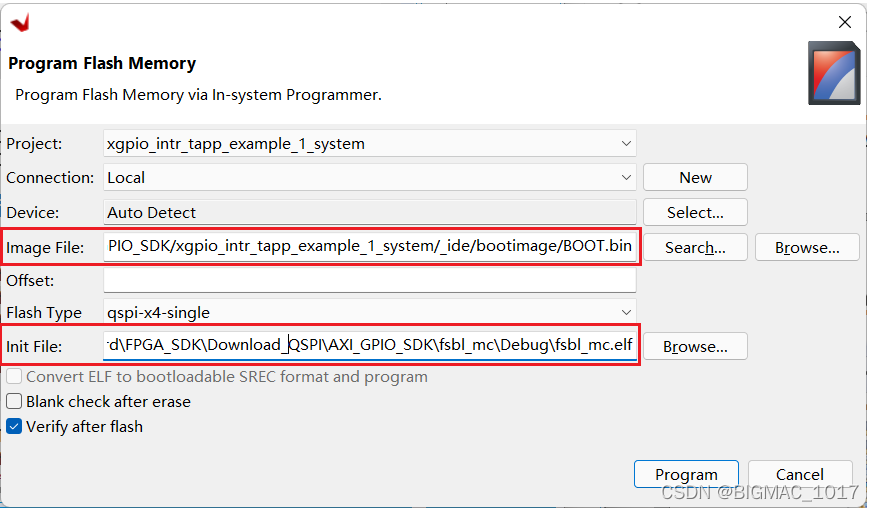

（2）在菜单栏选择“Xilinx”->“Program Flash”。“Image File”一栏选择刚生成的.bin文件，“Init File”一栏选择生成的FSLB ELF文件。点击“Program”按钮，将程序烧写到QSPI FLASH中。
在这里插入图片描述

（3）验证烧写的程序是否正确：关闭开发板的电源，将ZedBoard的跳线帽 “JP10”接到“3.3V”处（参考UG585），再打开开发板的电源。如果ZYNQ正常启动，则会上电自动启动GPIO中断点灯的工程。

A. 工程源码下载

如果大家对我们的文章感兴趣，可以关注我们的公众号：“FpgaHome”：
该工程对应的源码可以通过关注该微信公众号，在公众号输入 ZYNQ_QSPI 来获取工程的下载链接，工程采用的是Vivado2021.1版本。
