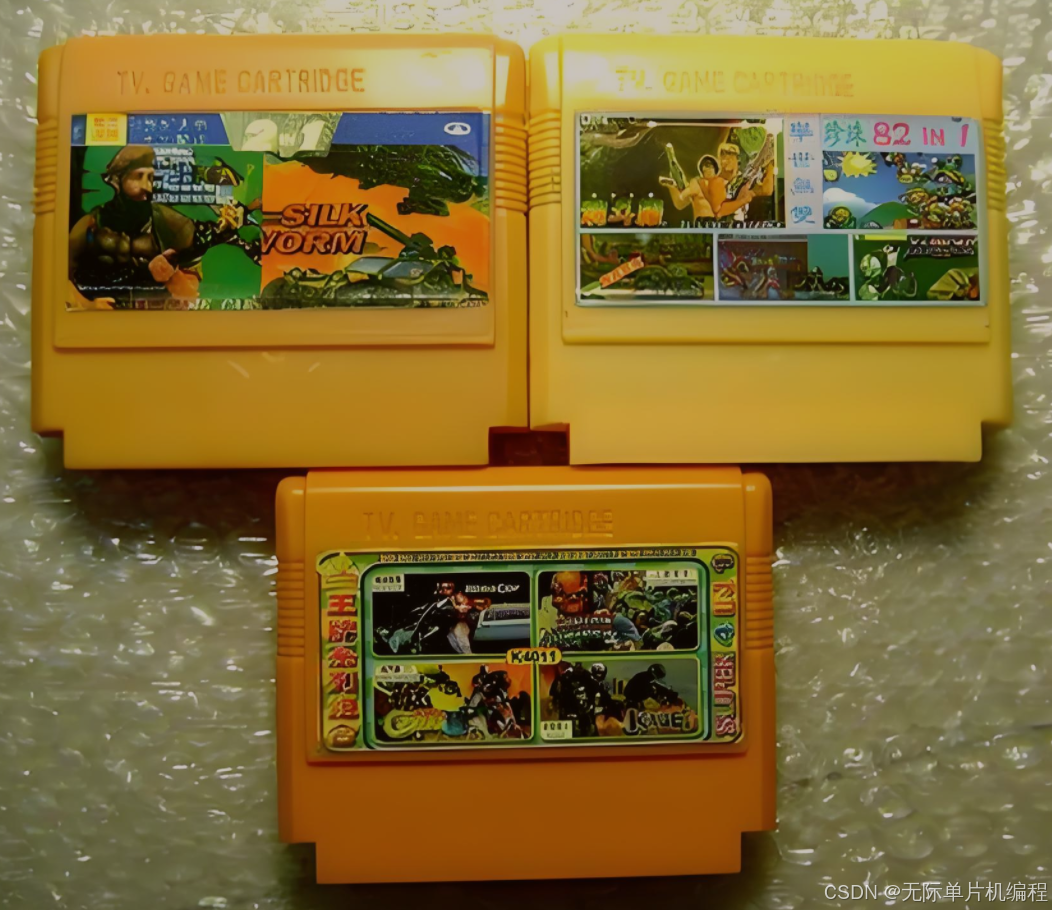

不知道我的读者里，有没有80后，我们小时候都玩过小霸王游戏卡带，比如有魂斗罗之类的游戏。
这个游戏卡带拆开来，里面是一块电路板，能看到有一块黑乎乎的“小土堆”粘在电路板上，像极了风干的牛粪。
这个被戏称为“牛屎芯片”的小东西，曾是无数电子设备的“心脏”，也是80后、90后共同的童年记忆。今天，我们就来揭开它的神秘面纱——它到底是“黑科技”还是“工业垃圾”？
一、名字虽土，技术不土
牛屎芯片的学名是COB封装芯片（Chip on Board），因其外观像一坨黑色胶状物而出名。
与传统芯片的塑料外壳+金属引脚不同，它直接将裸露的硅晶片（Die）用金线(也有些奸商说用的铝线，评论区有知道的可以说说)连接到电路板，再用环氧树脂封装成“黑疙瘩”。
为什么选择这种“丑萌”的封装方式？
成本更多：省去了传统封装的切脚、印刷等工序，成本降低30%以上；
体积更小：无需额外封装空间，适合玩具、计算器等小型设备；
性能稳定：金线连接减少了信号延迟，热阻也更低。
但它的缺点同样明显：一旦损坏，只能连电路板原地报废，维修成本极高。
二、拆解“牛屎”：里面藏着什么？

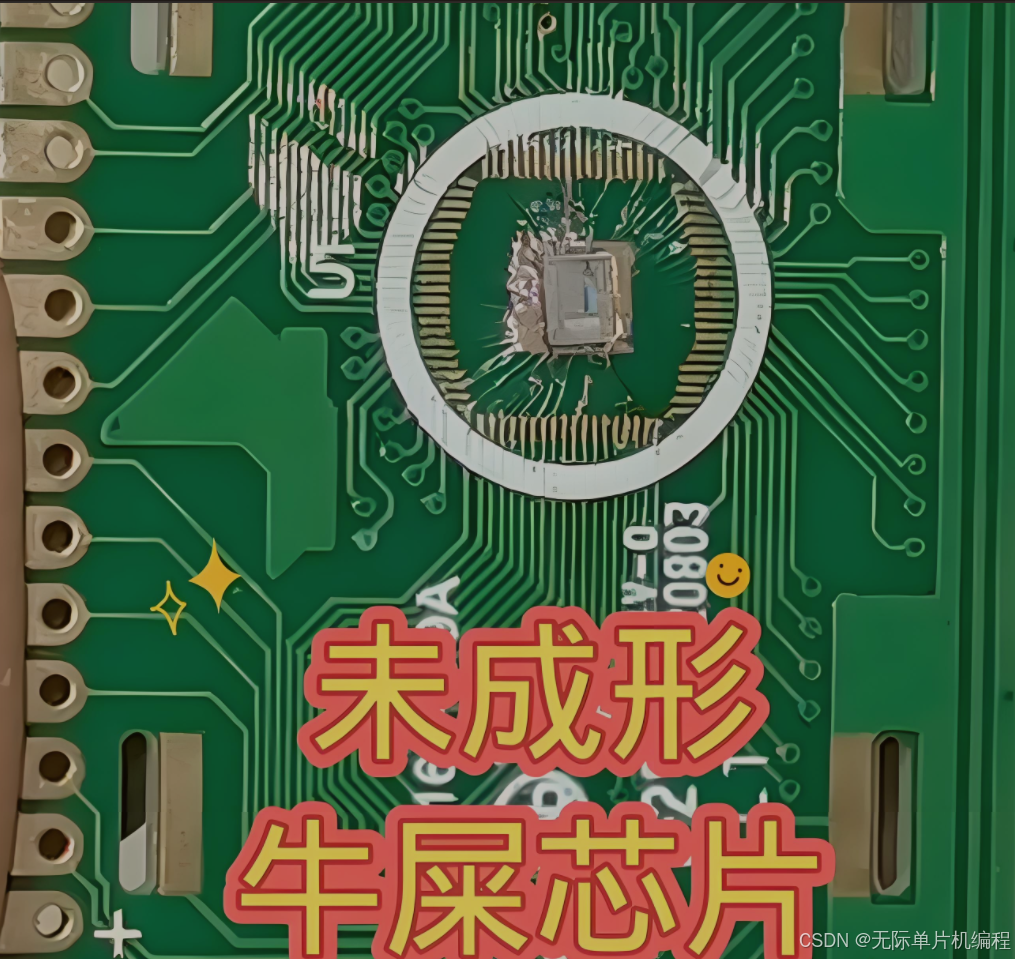

想象一下，用显微镜观察这块“黑疙瘩”，你会看到：
硅晶片：芯片的核心，负责运算；
金线：直径仅0.025毫米，连接晶片与电路板；
环氧树脂：保护层，防潮、防尘。

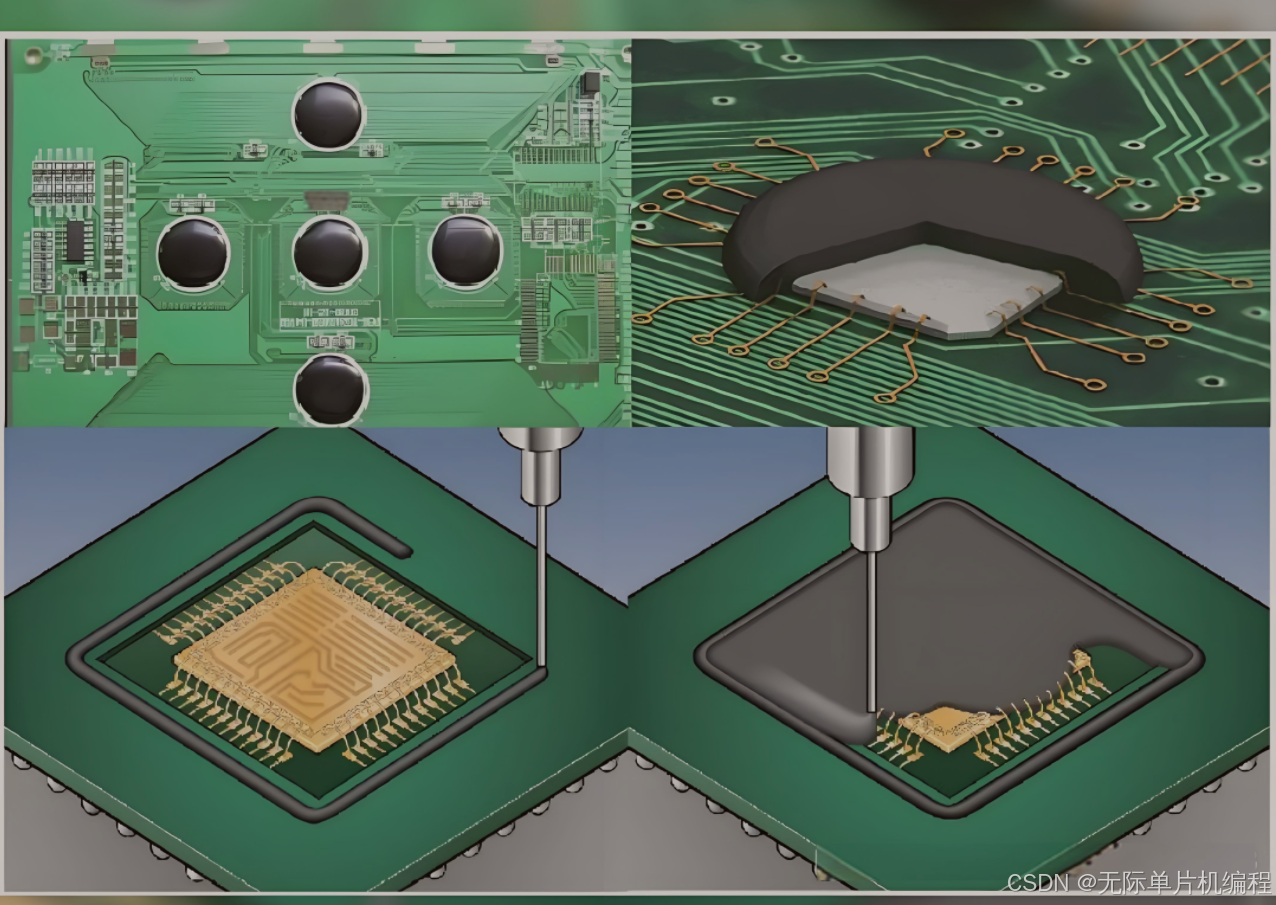

生产工艺揭秘：
邦定（Wire Bonding）：用超声波将金线“焊接”到晶片和电路板；
封胶：滴上黑色环氧树脂，高温固化成型。
三、从游戏卡带到智能手表：牛屎芯片的“江湖地位”
你或许不知道，这些场景都有它的身影：
小霸王游戏机：经典红白机的卡带中，牛屎芯片承载了无数人的童年；
电子计算器：9.9元包邮的产品，靠它压缩成本；
智能手表：廉价手环的心率传感器背后，可能藏着一块“牛屎”。
为什么厂商爱用“牛屎”？
以一款电子玩具为例：
传统芯片成本：1.5元/片。
牛屎芯片成本：0.8元/片。
量产100万台，直接省下70万，3-4个牛马工程师的1年的工资了。
四、印度“牛粪芯片”：一场科学与玄学的碰撞

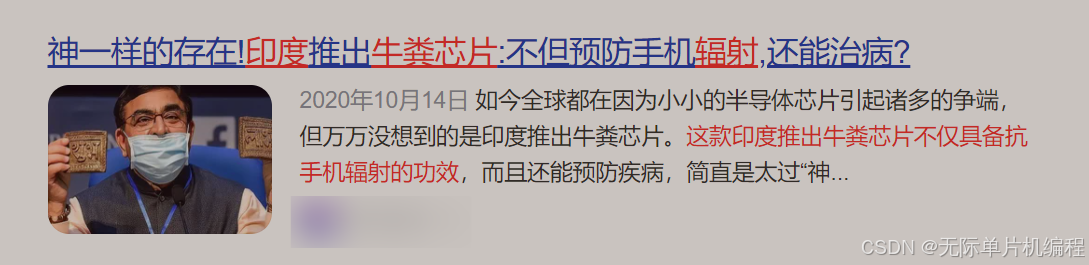

跟大家说个有趣的事，印度老哥从来没让我们的三观失望过，曾推出过一款“牛粪芯片”（Gausatva Kavach），宣称能防辐射、治百病，售价约5元人民币。
看到这里，我不禁感叹，难道科学的尽头，真特么是玄学？
防辐射？ 手机辐射属于非电离辐射，对人体无害，牛粪更无屏蔽作用。
治疾病？ 牛粪含大量细菌，直接接触可能引发感染。
尽管印度官方力挺，但网友吐槽："这芯片唯一的功效，大概是让手机闻起来有咖喱味。"
五、牛屎芯片为何越来越少？
随着技术进步，COB封装逐渐被更先进的WLCSP(晶圆级芯片封装）取代。
原因包括：
散热难题：高性能芯片发热量大，环氧树脂散热效率低；
维修困境：无法单独更换芯片，不符合环保趋势；
集成度限制：难以满足5G、AI芯片的高密度需求。
最后，让我们全体起立，致敬所有幕后英雄，牛屎芯片或许不够优雅，但它以极致性价比推动了消费电子的普及。
正如一位工程师所说："没有它，你的童年玩具可能会贵上一倍。"
如今，它虽逐渐退出舞台，却见证了一个时代的工业智慧。
你拆过哪些带“牛屎芯片”的设备？欢迎留言切磋！
