我第一次接触Modbus时，是做一个电梯的配件，还有后面做PDU也做过。

网上资料一大堆，但零零散散，我一开始也完全不知道从哪下手，我翻开官方文档，满眼的专业术语和表格，头都大了。帧结构是什么？CRC校验怎么算？完全摸不着头脑。

其实找个简单的代码示例，把基础概念弄明白，再去看理论的东西，贼简单。

后来我找到突破口：从Modbus RTU入手，先搞懂帧结构和功能码，其他的慢慢补。

这篇文章带你从零开始，拆解Modbus的核心概念。

1. 引言

先大概介绍下，在工业自动化领域，设备之间的“对话”是实现智能控制的核心。Modbus通讯协议作为一种简单、开放的协议，自1979年诞生以来，广泛应用于PLC、传感器、变频器等设备的数据交换。它的设计初衷是为工业现场提供一种高效的通讯方式，如今已成为自动化领域的“通用语言”。

除了PLC以外，将Modbus协议与单片机结合，不仅能让单片机轻松与其他设备通讯，还能扩展其在工业场景中的应用，降低硬件成本，提高定制化能力。

本文将带你从零开始认识Modbus，并通过单片机开发的实例，助你迈出实践第一步。

2. Modbus协议基础

2.1 历史与背景

Modbus协议由Modicon公司于1979年开发，最初用于其可编程逻辑控制器（PLC）的通讯。

随着时间推移，它因免费开放和易于实现而成为工业标准。如今，Modbus已发展出多个版本，适应不同场景，如串行通讯和网络通讯。

2.2 协议类型

Modbus有以下几种常见形式：

Modbus RTU：采用二进制格式，适用于串行通讯（如RS-485），效率高，是工业现场的主流选择。
Modbus ASCII：使用ASCII字符，便于调试，但数据冗余较多。
Modbus TCP/IP：基于以太网的版本，适合远程访问和现代网络应用。

初学者通常从Modbus RTU入手，因为它简单直接，且硬件支持广泛，在嵌入式领域用这种类型用得很多。

2.3 通讯模式

Modbus采用主从模式：

主设备（Master）：如PLC、单片机或上位机，负责发起请求。
从设备（Slave）：如传感器或执行器，接收并响应请求。

一次通讯由主设备发送请求帧开始，从设备处理后返回响应帧。这种单向发起的机制简单可靠。

2.4 数据模型

Modbus将数据分为四种类型，存储在不同的“寄存器”中：

这些寄存器就像设备的“内存单元”，主设备通过操作它们实现数据交换。

3. Modbus RTU详解

由于Modbus RTU是工业中最常用的版本，我们深入了解它的细节。

3.1 帧结构

Modbus RTU的通讯帧由以下部分组成：

地址码（1字节）：从设备的地址，取值1-247。
功能码（1字节）：指定操作类型，如读取或写入。
数据区（长度可变）：包含具体的操作数据。
CRC校验（2字节）：循环冗余校验码，确保数据无误。

例如，一个读取寄存器的请求帧可能是：

01 03 00 00 00 02 C4 0B

01：从设备地址
03：功能码（读保持寄存器）
00 00：起始地址
00 02：读取2个寄存器
C4 0B：CRC校验

3.2 功能码

功能码定义了主设备要执行的操作，常见的有：

3.3 CRC校验

CRC（循环冗余校验）是Modbus RTU的关键，用于检测传输错误。发送方计算CRC并附加在帧尾，接收方重新计算并比对。单片机实现时，可用查表法快速完成计算。

这个算法也挺复杂的，分CRC16、CRC32，我们一般用CRC16就够了。

而且最关键的，网上其实有现成的算法代码，我第一次接触就傻乎乎的去研究公式，走了几个星期弯路，把我气的。

4. Modbus在单片机中的应用

以下从硬件、软件和实例三个方面展开。

4.1 硬件接口

单片机与Modbus设备的连接通常依赖：

UART：单片机的串行通讯模块，用于发送和接收数据。
RS-485：工业标准接口，支持长距离、多设备通讯。

典型硬件连接：

单片机UART TX/RX -> RS-485转换器 -> Modbus网络

4.2 软件实现

在单片机上实现Modbus，可以选择：

开源库：如libmodbus，提供现成函数，适合快速开发。
自行编写：从协议规范入手，灵活性更高，适合学习。

我们一般都是自己写，没用过开源库的。

实现步骤包括：

配置UART（波特率、数据位等）。
解析Modbus帧（地址、功能码、数据、CRC）。
处理功能码并响应。

4.3 示例项目：STM32实现Modbus从设备

让我们通过一个实例，看看如何用STM32单片机读取传感器数据并响应Modbus请求。

硬件准备

STM32F103开发板
RS-485模块
温度传感器（如DS18B20，模拟输入寄存器）

项目目标

单片机作为从设备，地址为1。
支持功能码03（读保持寄存器），返回温度值。

代码实现

我们以STM32为例，实现一个简单的Modbus RTU从设备，功能是响应主设备的功能码03请求，返回一个固定的温度值（25.0°C）。

以下是伪代码，仅展示核心逻辑：

#include "stm32f10x.h"

// 模拟的温度值（单位：0.1°C，例如250表示25.0°C）
//小数点不方便传输，一般我们是扩大10倍，接收端再减少10倍
uint16_t temperature = 250;

// UART发送函数（伪代码）
void uart_send(uint8_t *data, int len) {
    // 这里是发送数据的代码，具体实现根据你的单片机调整
}

// UART接收函数（伪代码）
int uart_receive(uint8_t *buffer, int *len) {
    // 这里是接收数据的代码
    // 返回1表示收到数据，0表示没收到
    return 0; // 假设暂时没收到数据
}

// CRC校验函数（简化版，实际需要完整的CRC16计算）
uint16_t calc_crc(uint8_t *data, int len) {
    // 实际项目中，这里用CRC16算法计算校验值
    // 为了简单，这里返回固定值
    return 0xFFFF;
}

// 处理Modbus请求的主函数
void modbus_task() {
    uint8_t rx_buffer[20];  // 用来存接收到的数据
    int len = 0;            // 接收到的数据长度

    // 检查有没有收到数据
    if (uart_receive(rx_buffer, &len)) {
        // 解析收到的数据
        uint8_t addr = rx_buffer[0];  // 第1个字节是地址
        uint8_t func = rx_buffer[1];  // 第2个字节是功能码

        // 只处理地址为1的请求（我们的设备地址是1）
        if (addr == 0x01) {
            // 只支持功能码03（读保持寄存器）
            if (func == 0x03) {
                // 从收到的数据中取出起始地址和寄存器数量
                uint16_t start_addr = (rx_buffer[2] << 8) | rx_buffer[3];  // 第3、4字节是起始地址
                uint16_t reg_count = (rx_buffer[4] << 8) | rx_buffer[5];   // 第5、6字节是寄存器数量

                // 假设我们只支持读取地址0的1个寄存器
                if (start_addr == 0 && reg_count == 1) {
                    // 准备发送的响应数据
                    uint8_t tx_buffer[10];  // 响应数据缓冲区
                    tx_buffer[0] = 0x01;    // 地址（我们的设备地址）
                    tx_buffer[1] = 0x03;    // 功能码（读保持寄存器）
                    tx_buffer[2] = 2;       // 返回的数据字节数（温度值占2字节）
                    tx_buffer[3] = (temperature >> 8);  // 温度值的高字节
                    tx_buffer[4] = temperature;         // 温度值的低字节

                    // 计算CRC校验值
                    uint16_t crc = calc_crc(tx_buffer, 5);  // 前5字节参与校验
                    tx_buffer[5] = crc & 0xFF;              // CRC低字节
                    tx_buffer[6] = crc >> 8;                // CRC高字节

                    // 发送响应给主设备
                    uart_send(tx_buffer, 7);  // 总共7字节
                }
            }
        }
    }
}

// 主函数
int main() {
    // 初始化UART，设置波特率为9600
    uart_init(9600);

    // 一直循环处理Modbus请求
    while (1) {
        modbus_task();
    }
}

代码解释

1. 变量定义

temperature：一个简单的变量，存储温度值，设为250（表示25.0°C）。我们用它来模拟Modbus的保持寄存器。

2. UART函数

uart_send：发送数据的函数。这里是伪代码，实际中你需要用STM32的HAL库（比如HAL_UART_Transmit）实现。
uart_receive：接收数据的函数。返回1表示收到数据，0表示没收到。同样是伪代码，实际用HAL库实现。

3. CRC函数

calc_crc：计算CRC校验值。这里为了简单，返回固定值0xFFFF。实际项目中，需要用CRC16算法（查表法或计算法）来实现。

给大家分享我产品上一直在用的CRC16校验算法：

const unsigned short wCRCTalbeAbs[] =
{
        0x0000, 0xCC01, 0xD801, 0x1400, 0xF001, 0x3C00, 0x2800, 0xE401, 0xA001, 0x6C00, 0x7800, 0xB401, 0x5000, 0x9C01, 0x8801, 0x4400,
};

unsigned short mt_api_crc16(unsigned char *ptr, unsigned int len)
{
        unsigned short wCRC = 0xFFFF;
        unsigned short i;
        unsigned char chChar;
        unsigned char temp[2];
        for (i = 0; i < len; i++)
        {
                chChar = *ptr++;
                wCRC = wCRCTalbeAbs[(chChar ^ wCRC) & 15] ^ (wCRC >> 4);
                wCRC = wCRCTalbeAbs[((chChar >> 4) ^ wCRC) & 15] ^ (wCRC >> 4);
        }
        temp[0] = wCRC&0xFF;
        temp[1] = (wCRC>>8)&0xFF;
        wCRC = (temp[0]<<8)|temp[1];
        return wCRC;
}

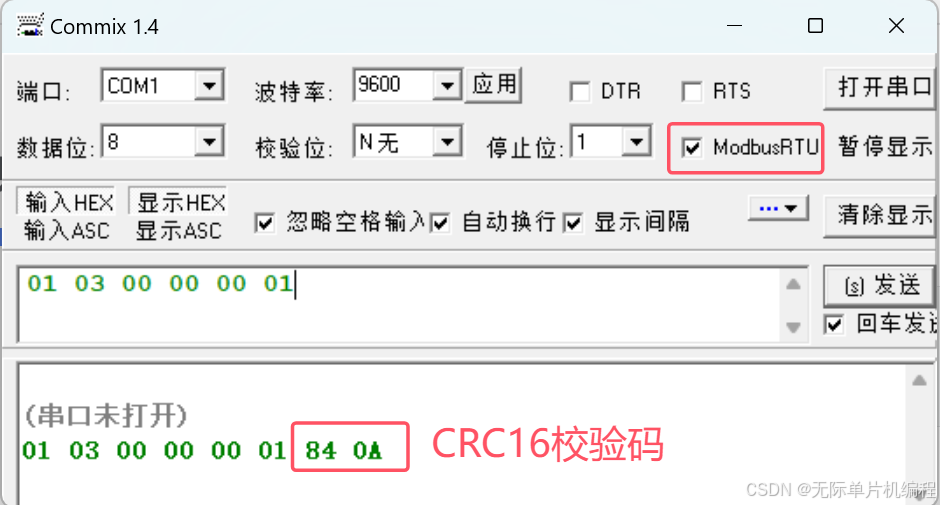

再教大家一个技巧，怎么验证CRC16校验码是否正确？

把校验码和数据再进行一次CRC16的计算，得出来新的CRC16校验码是0，就代表正确。

4. Modbus任务函数（modbus_task）

这个函数是代码的核心，处理Modbus通信的步骤：

接收数据：用rx_buffer存储收到的数据。
解析数据：
- addr：第1个字节是设备地址，我们只处理地址为1的请求。
- func：第2个字节是功能码，我们只支持03（读保持寄存器）。
- start_addr：第3、4字节表示起始地址。
- reg_count：第5、6字节表示要读的寄存器数量。
检查请求：只支持读取地址0的1个寄存器。
构造响应：
- tx_buffer[0]：设备地址（1）。
- tx_buffer[1]：功能码（3）。
- tx_buffer[2]：返回的数据字节数（温度值占2字节）。
- tx_buffer[3]和tx_buffer[4]：温度值的高低字节。
- tx_buffer[5]和tx_buffer[6]：CRC校验值。
发送响应：把7字节数据发出去。
