BGP路由黑洞实验：

BGP路由黑洞实验：

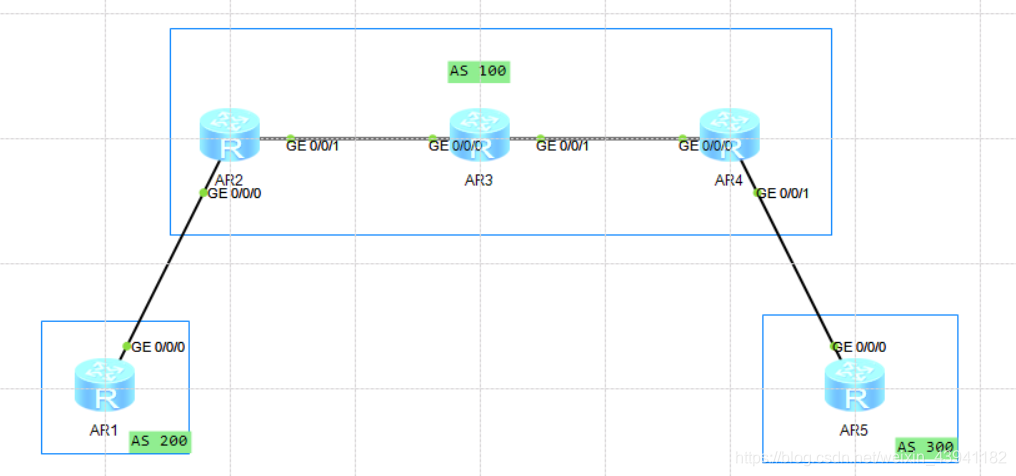

实验拓扑：

在这里插入图片描述

实验需求：

R2,R3,R4属于AS 100,R1属于AS 200,R5属于AS 300,
AS 100内需要通过loopback口建立邻居关系，AS间用物理接口建立邻居关系，
R2直接与R4建立IBGP邻居，R3上面不任何BGP的配置。

实验步骤：

配置IP地址，ping直连检验连通性（略）

配置AS 100内的OSPF(取R3配置):

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 10.0.23.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 10.0.34.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

查看OSPF邻居表：

[R3]dis ospf peer brief

	 OSPF Process 1 with Router ID 10.0.23.3
		  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             10.0.23.2        Full
 0.0.0.0          GigabitEthernet0/0/1             10.0.34.4        Full
 ----------------------------------------------------------------------------
[R3]

#状态为full，表明邻接关系建立成功。

配置BGP:

[R1]bgp 200
[R1-bgp]peer 10.0.12.2 as-number 100
[R1-bgp]peer 10.0.12.2 ebgp-max-hop 2

[R2]bgp 100
[R2-bgp]peer 4.4.4.4 as-number 100
[R2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R2-bgp]peer 10.0.12.1 as-number 200
[R2-bgp]peer 4.4.4.4 next-hop-local

[R4]bgp 100
[R4-bgp]peer 2.2.2.2 as-number 100
[R4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R4-bgp]peer 10.0.45
