本文介绍了如何使用矩阵按键，并提供了一种简洁的实现方法。通过列扫行读的原理，结合核心的`key_read`、`key_write`和`key_scan`函数，实现了3x4矩阵键盘的扫描和按键检测。代码已经过验证，适用于单按键和多按键模式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

最近在做项目中，有开始用到矩阵按键，由于之前做的项目基本是独立IO按键，所以这块算是没接触过。经过从网上了解到的情况，大已明白其原理：列扫行读（基于下面的硬件方式）。
不过网上提供的案例代码有些过于冗余，遂自己尝试写了一下，已验证OK。

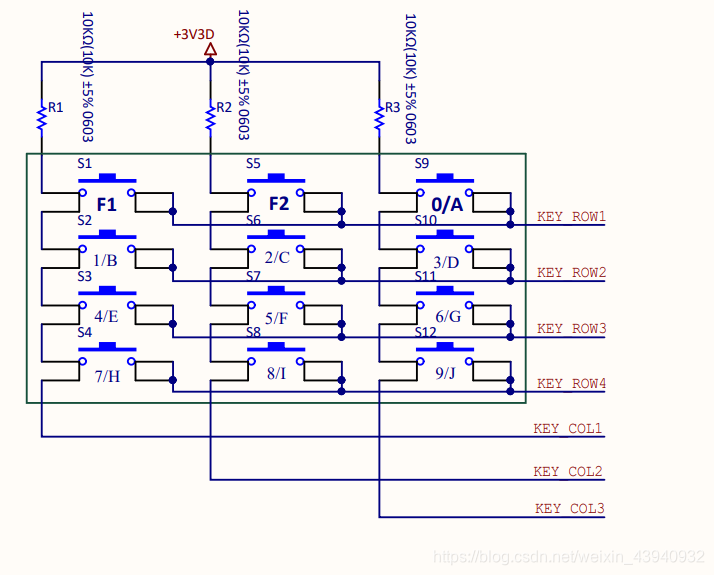

先附上硬件设计原理图：如下是3x4的矩阵键盘

在这里插入图片描述
再附上核心的三个函数

/*按键信号读取,判断是否按下被拉低*/
unsigned char key_read(unsigned char col_pos)
{
   unsigned char key_status =0x01;
   switch(col_pos)
   {
      case 0:
      key_status =GPIO_ReadInputDataBit(KEY_COL1_PORT,KEY_COL1_PIN);//有键值则会被拉低
      break;
      case 1:
      key_status =GPIO_ReadInputDataBit(KEY_COL2_PORT,KEY_COL2_PIN);
      break;
      case 2:
      key_status =GPIO_ReadInputDataBit(KEY_COL3_PORT,KEY_COL3_PIN);
      break;
      default:
      break;
   }
	return key_status;
}

/*按键信号写入*/
void key_write(unsigned char pos,unsigned char value)
{
   switch(pos)
   {
      case 0://VALUE=1,假如使能拉低电平有效
		  (value)?(GPIO_ResetBits(KEY_ROW1_PORT,KEY_ROW1_PIN)):(GPIO_SetBits(KEY_ROW1_PORT,KEY_ROW1_PIN));
      break;
      case 1:
		  (value)?(GPIO_ResetBits(KEY_ROW2_PORT,KEY_ROW2_PIN)):(GPIO_SetBits(KEY_ROW2_PORT,KEY_ROW2_PIN));
      break;
      case 2:
          (value)?(GPIO_ResetBits(KEY_ROW3_PORT,KEY_ROW3_PIN)):(GPIO_SetBits(KEY_ROW3_PORT,KEY_ROW3_PIN));
      break;
      case 3:
          (value)?(GPIO_ResetBits(KEY_ROW4_PORT,KEY_ROW4_PIN)):(GPIO_SetBits(KEY_ROW4_PORT,KEY_ROW4_PIN));
      break;
      default:break;
   }
}
/*矩阵按键扫描*/
void key_scan(key_st *me)
{
   #define COL_KEY_NUM (3)  //列
   #define ROW_KEY_NUM (4)  //行

//横向标记按键ID,ID从=1开始
  #define MATRIX_KEY_ID_CONVERT(row_y, col_x) (ROW_KEY_NUM * col_x + row_y + 1) /*矩阵按键id值转换获取，id从1开始*/

   me->id=0;//缺省值态
   me->status=0;
   for(unsigned char i =0;i <ROW_KEY_NUM;i++)
   {
      key_write(i,1);//行按键信号使能
      for(unsigned char j =0;j <COL_KEY_NUM;j++)
      {
         //列按键信号读取,低电平有效
         if(0==key_read(j))
		 {
			 *key_id=MATRIX_KEY_ID_CONVERT(i,j);
			 key_write(i,0x0);//行按键使能信号清除
			 return 1;//读得键值,终止结束
		 }
      }
      key_write(i,0);//行按键使能信号清除
   }
}
