本文介绍了硬布线控制器和微程序控制器的基本概念及工作原理。详细分析了微指令的设计方法，包括水平型微指令编码方式、直接编码和字段直接编码等，并通过实例说明了微指令地址的形成方式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

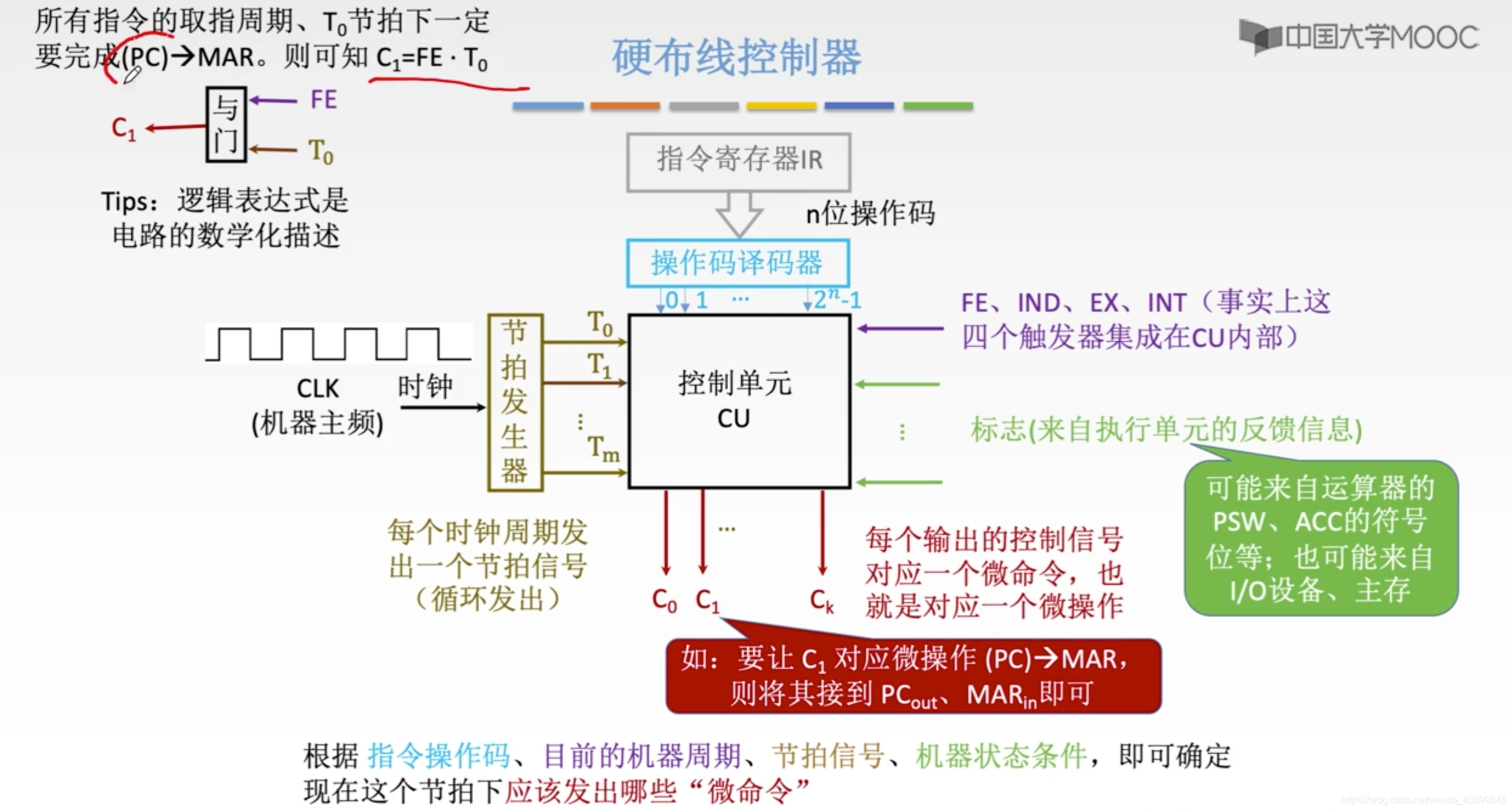

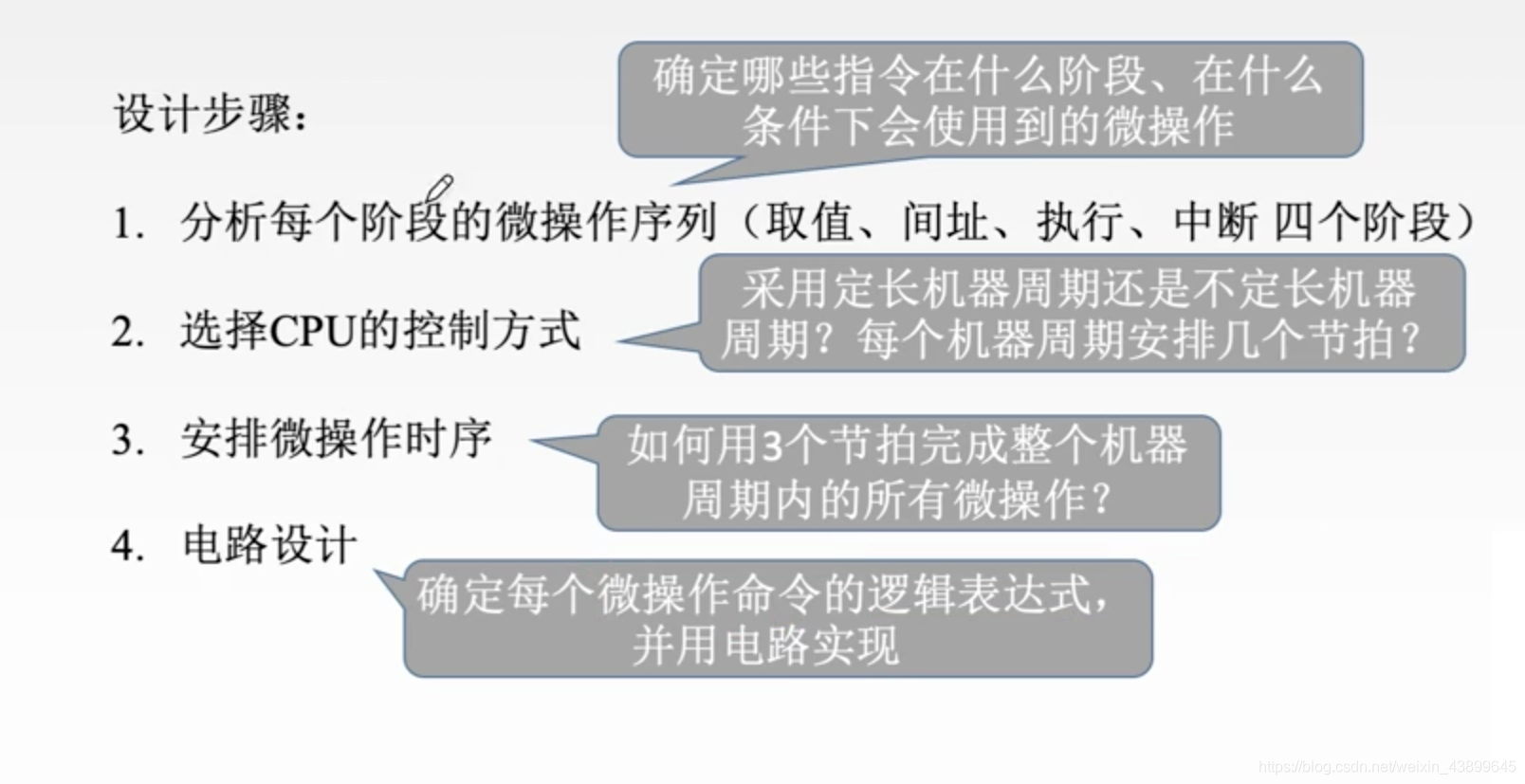

硬布线控制器

每个指令都通过硬件电路的连接来执行
在这里插入图片描述

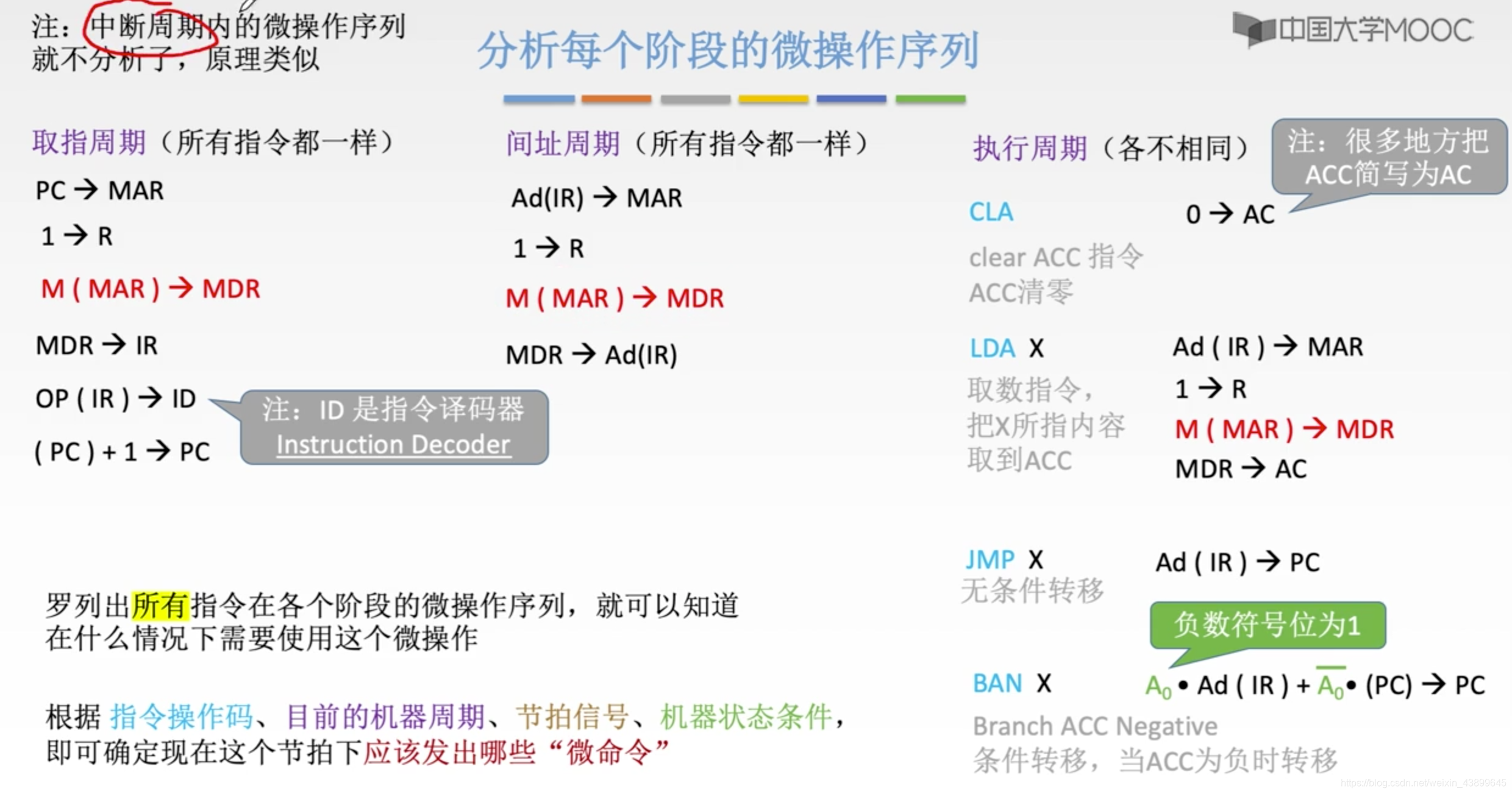

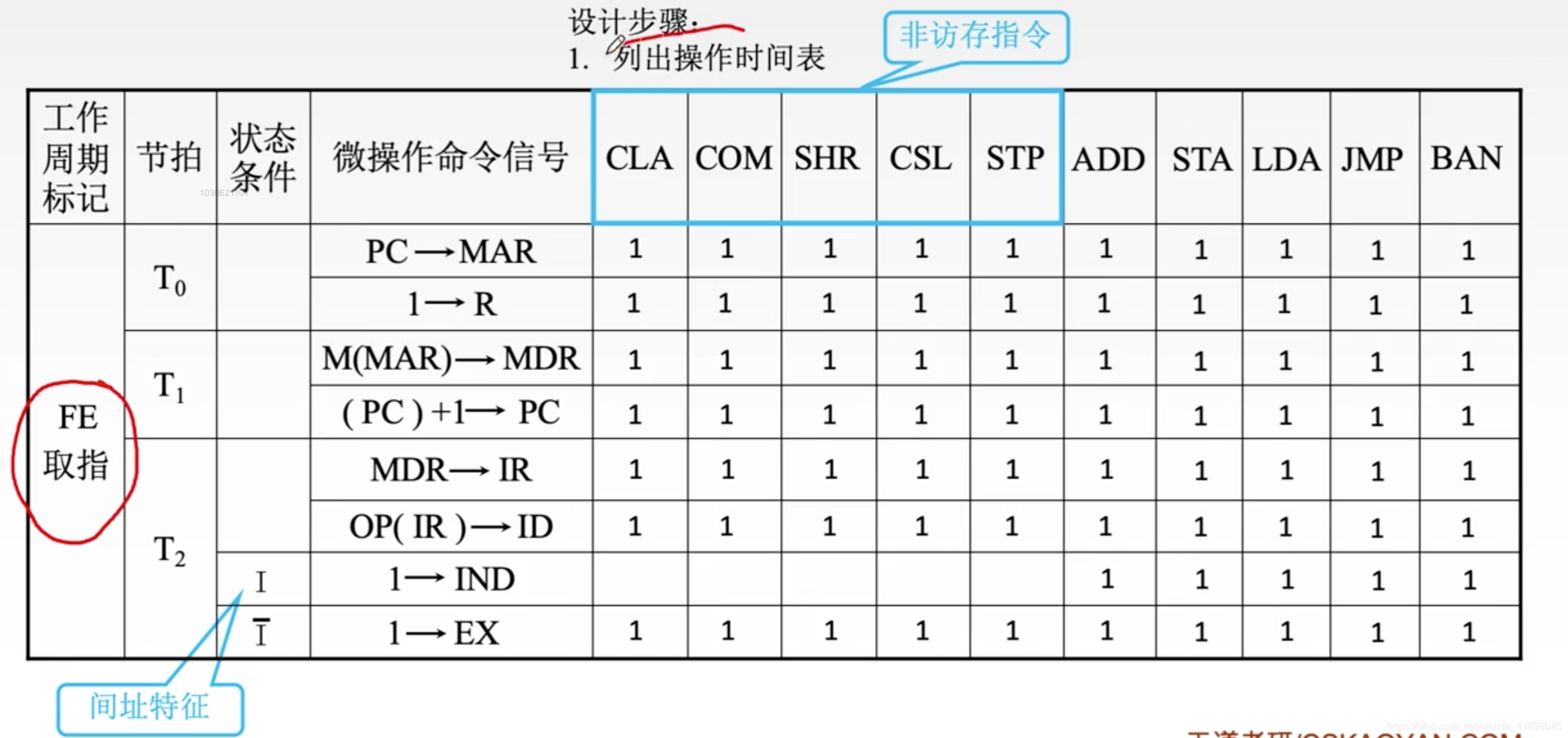

分析每个阶段的微操作序列

在这里插入图片描述

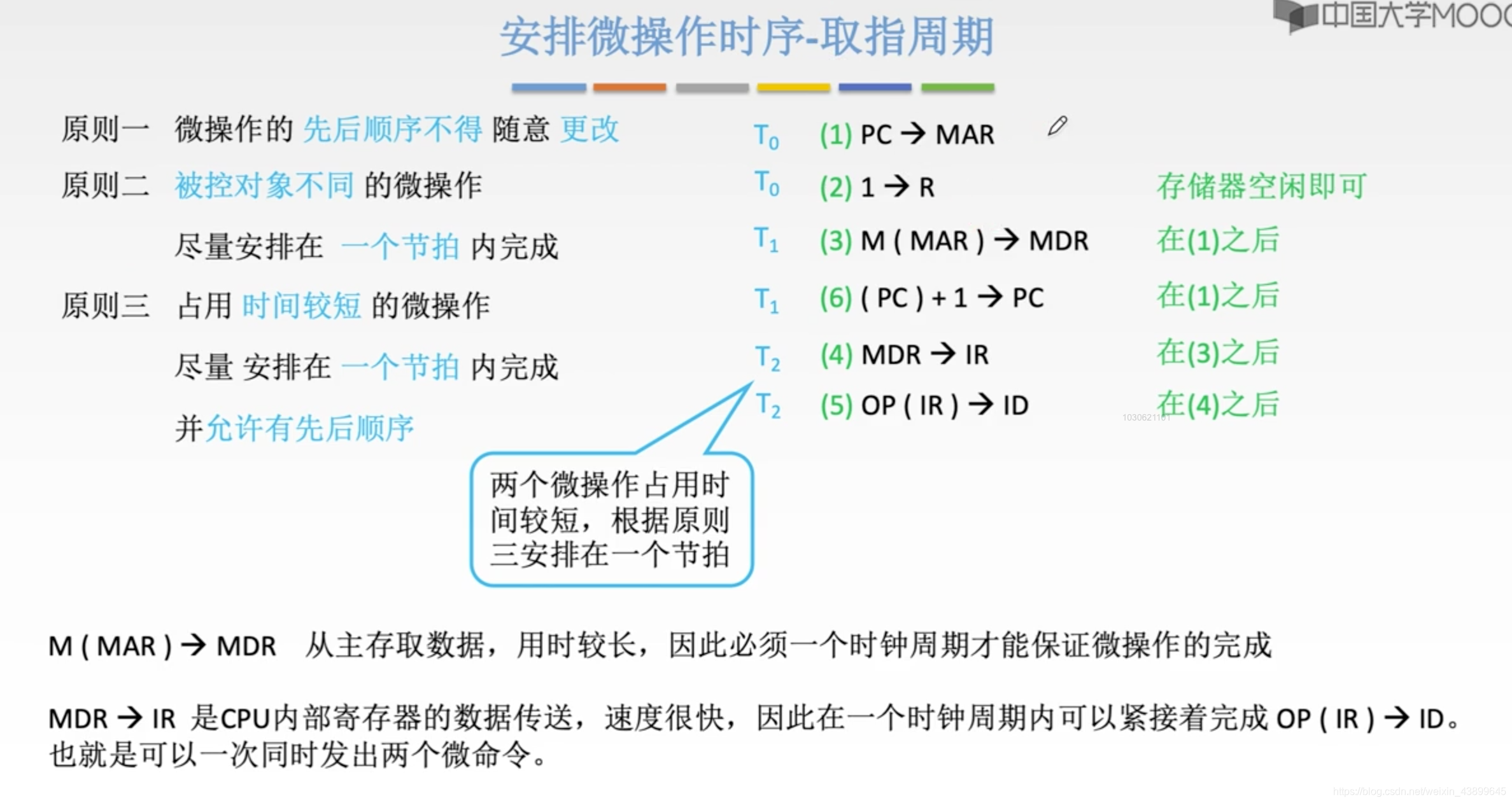

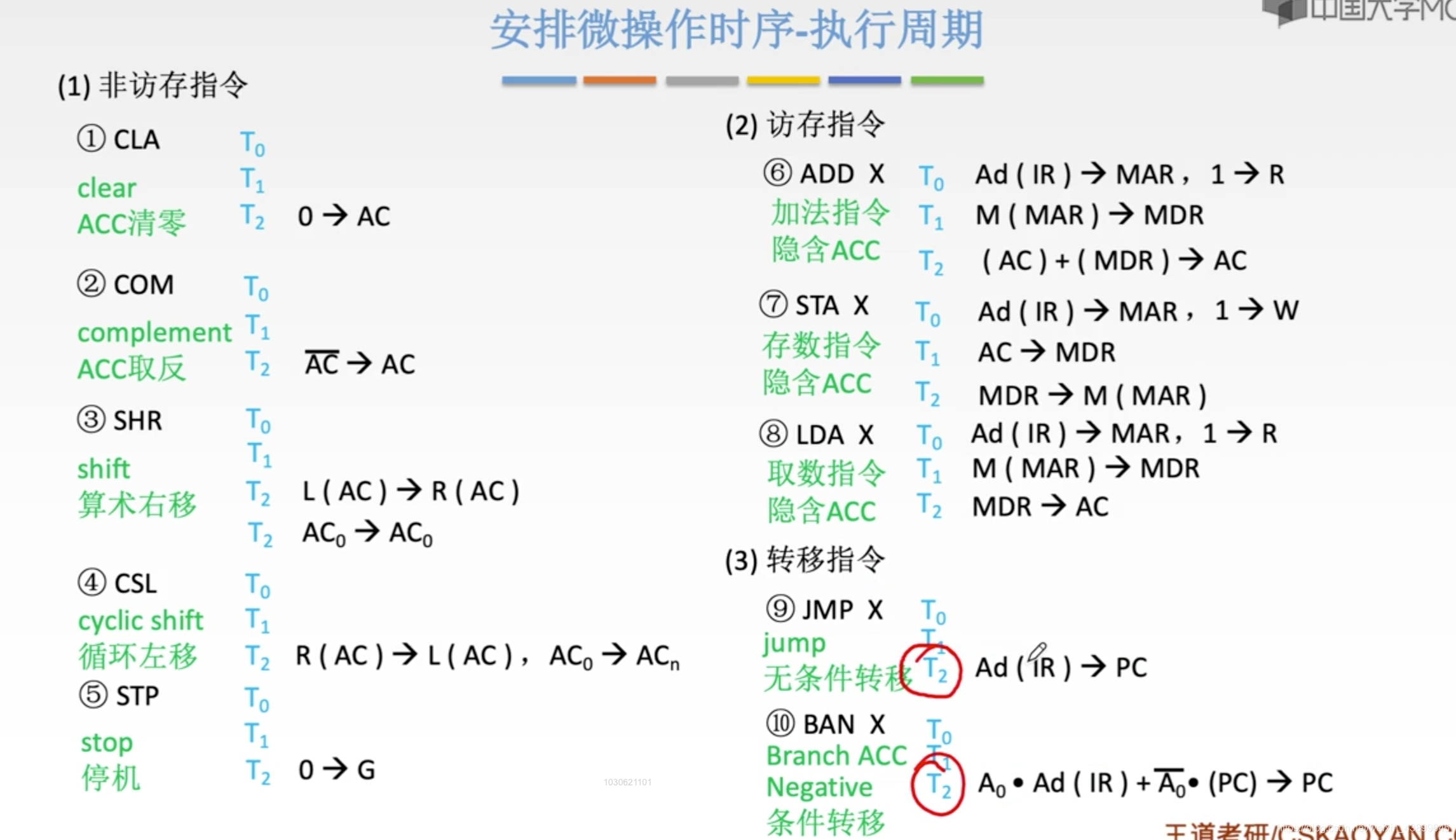

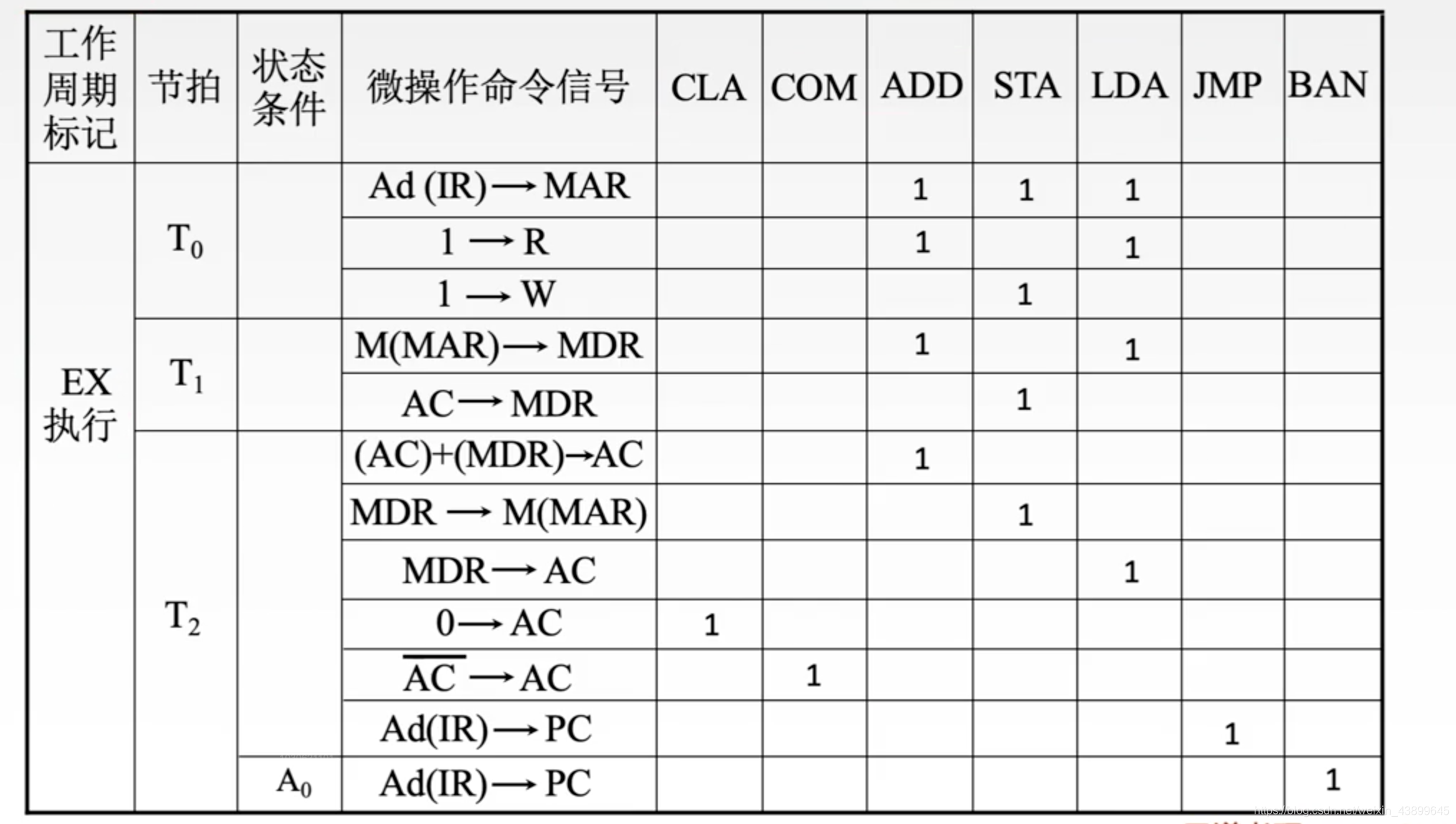

安排微操作时序

在这里插入图片描述

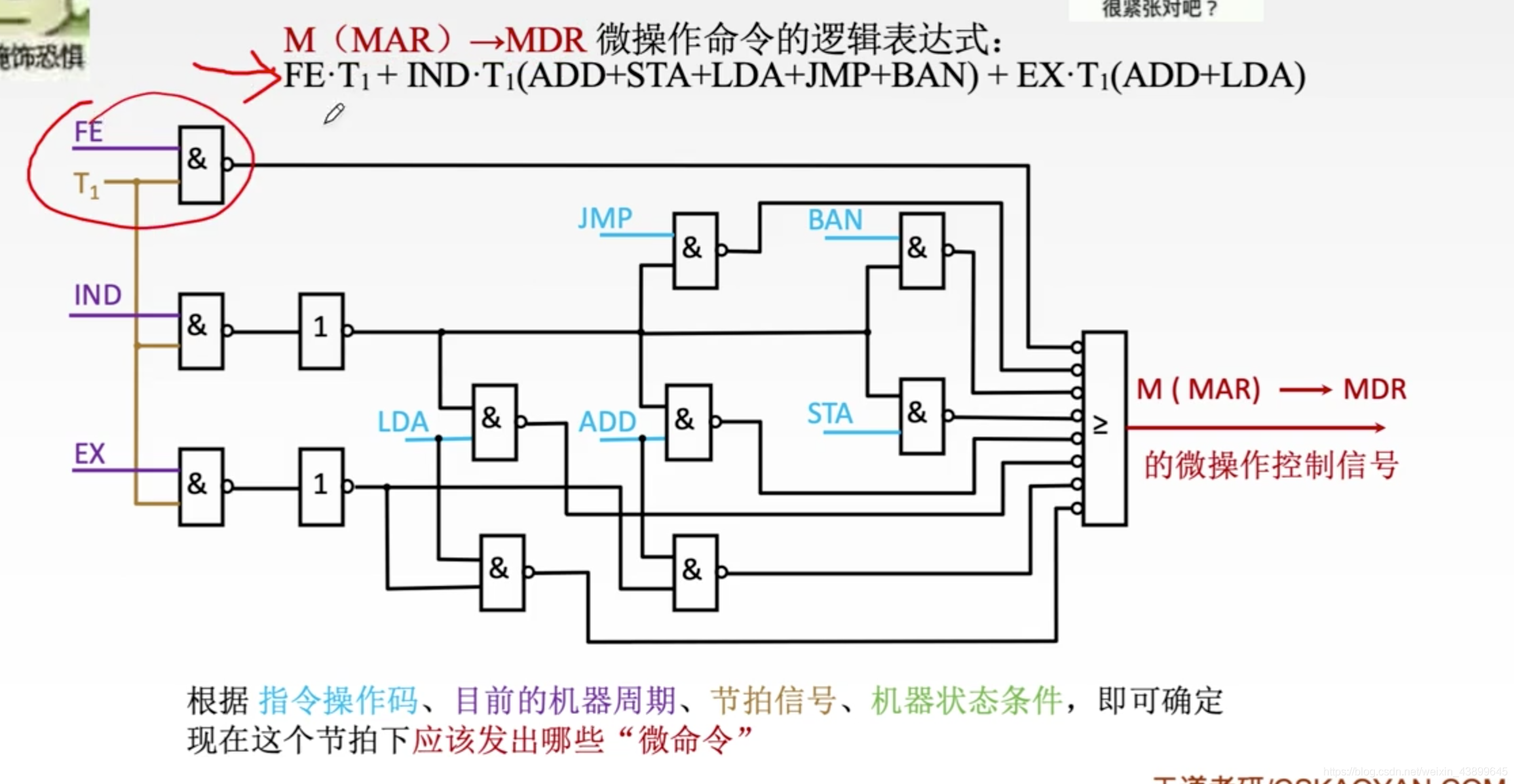

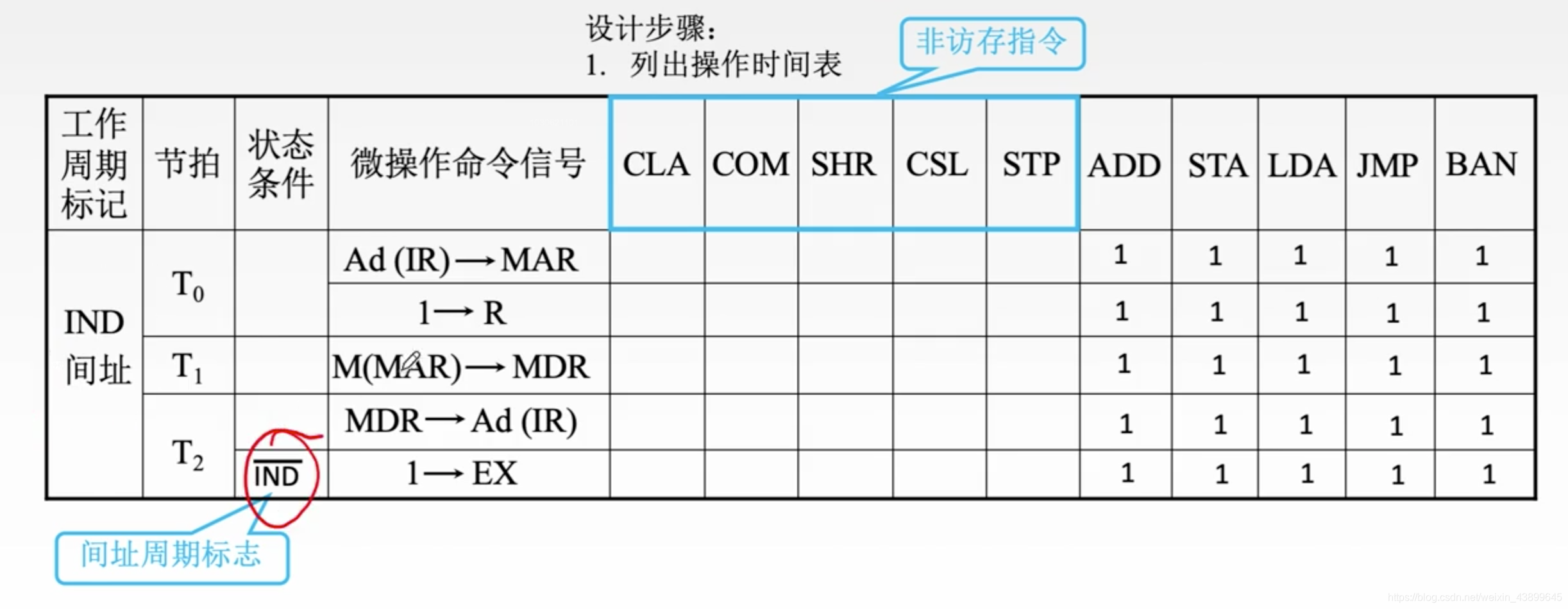

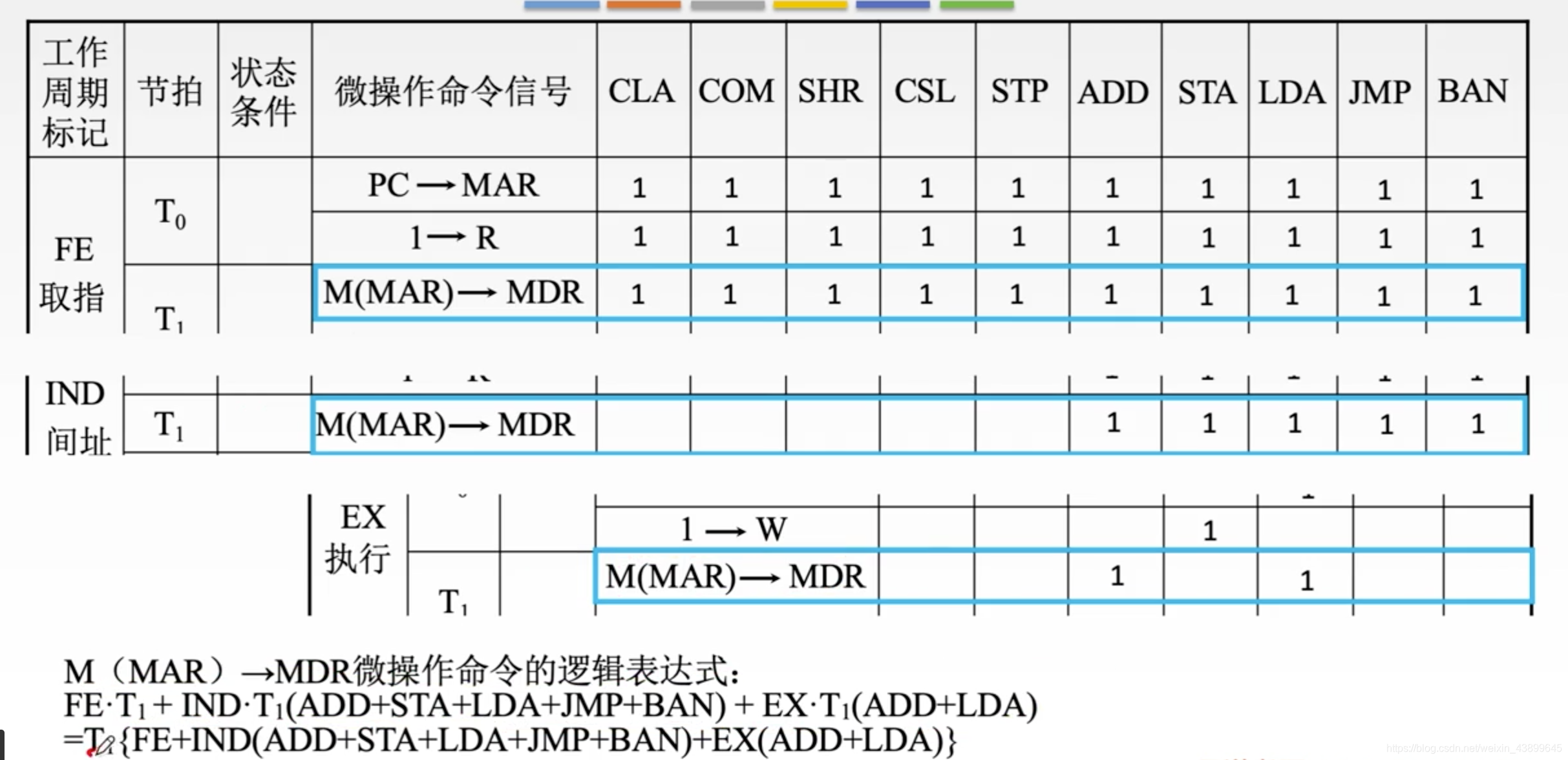

组合逻辑设计

在这里插入图片描述

在这里插入图片描述

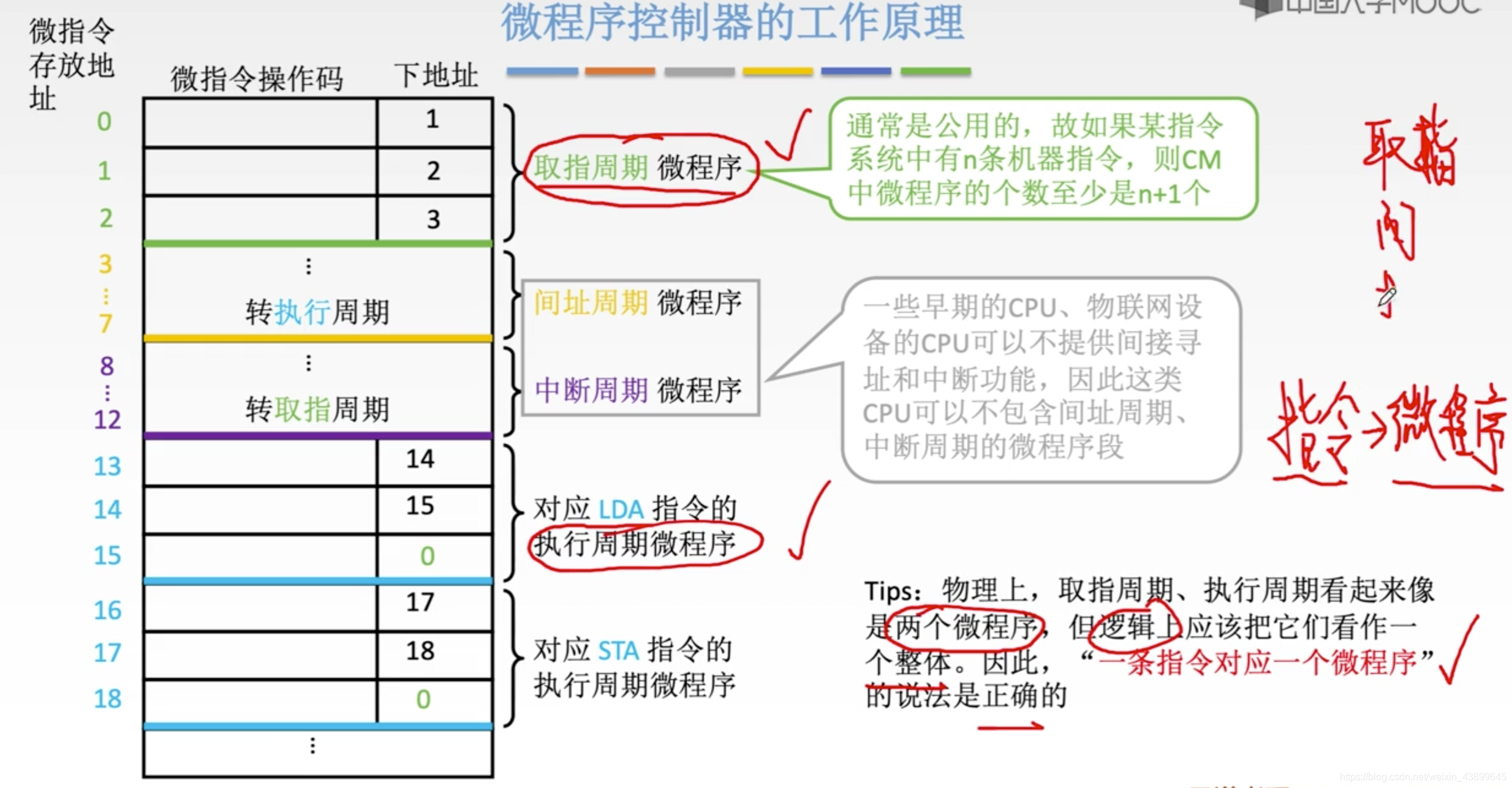

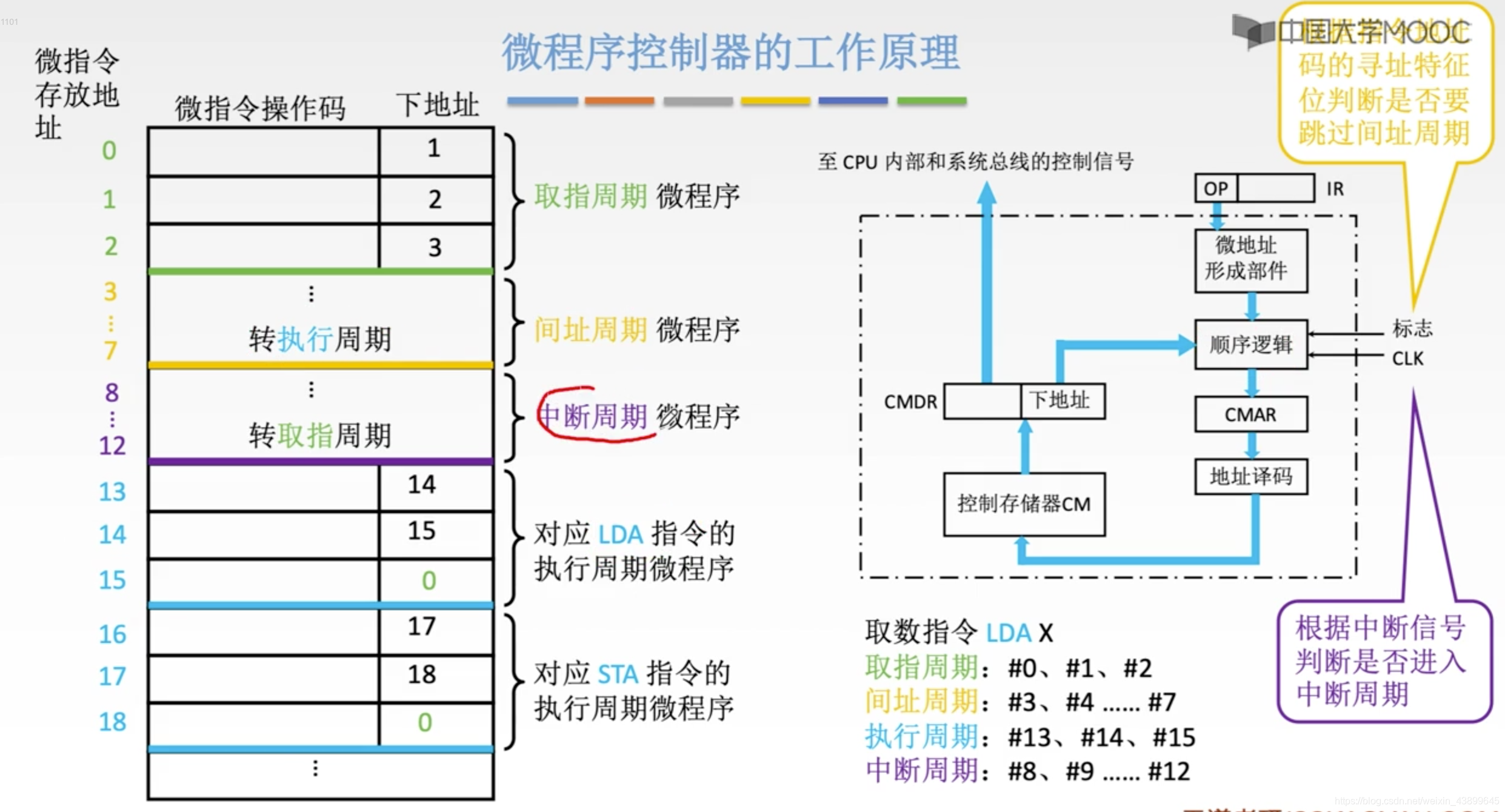

微程序控制器

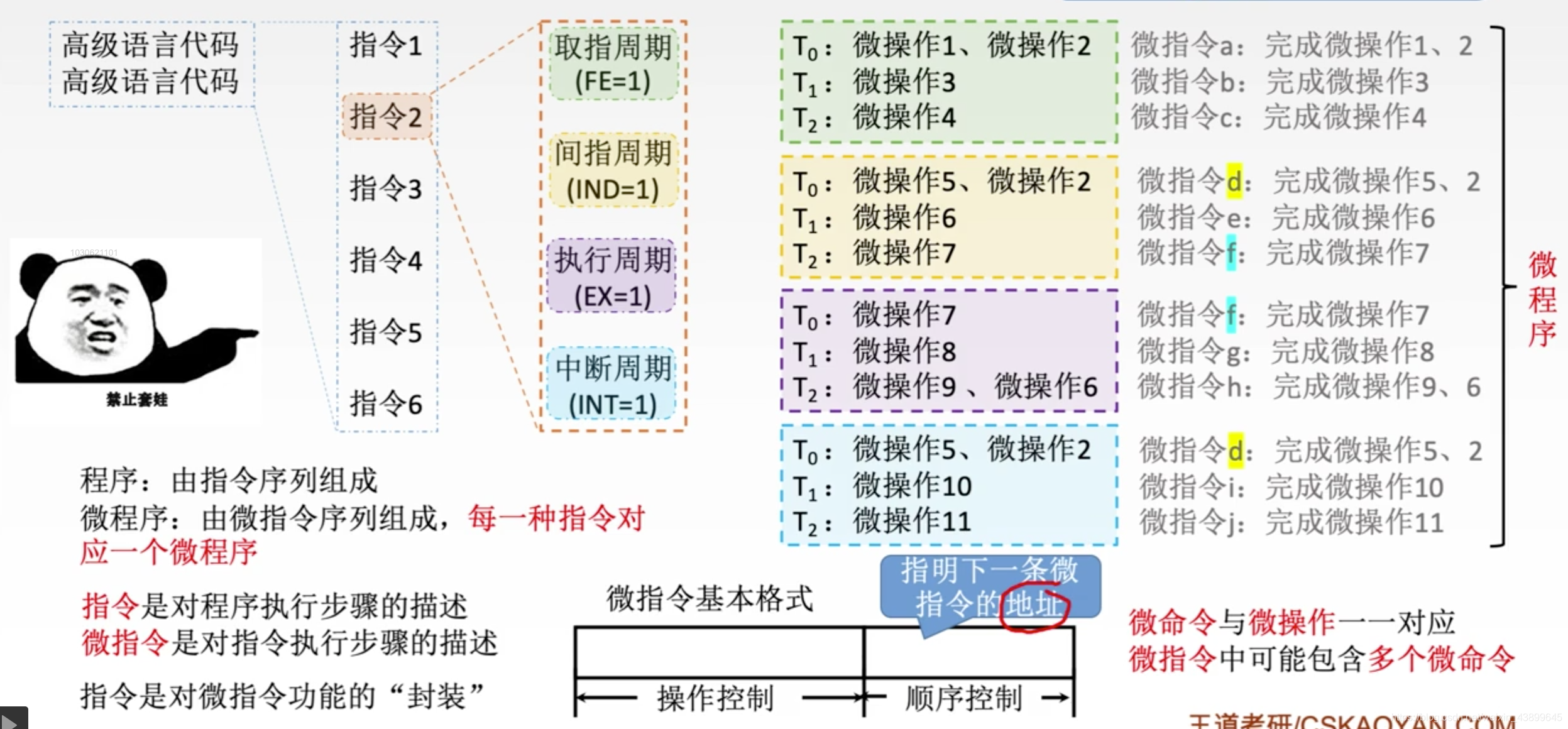

把指令通过软件的方式封装，封装后的指令称之为微程序，微程序分为一个一个的微指令，而微指令中又包含多个微操作（微命令）

所有指令的微程序都放在控制器存储器中
在这里插入图片描述

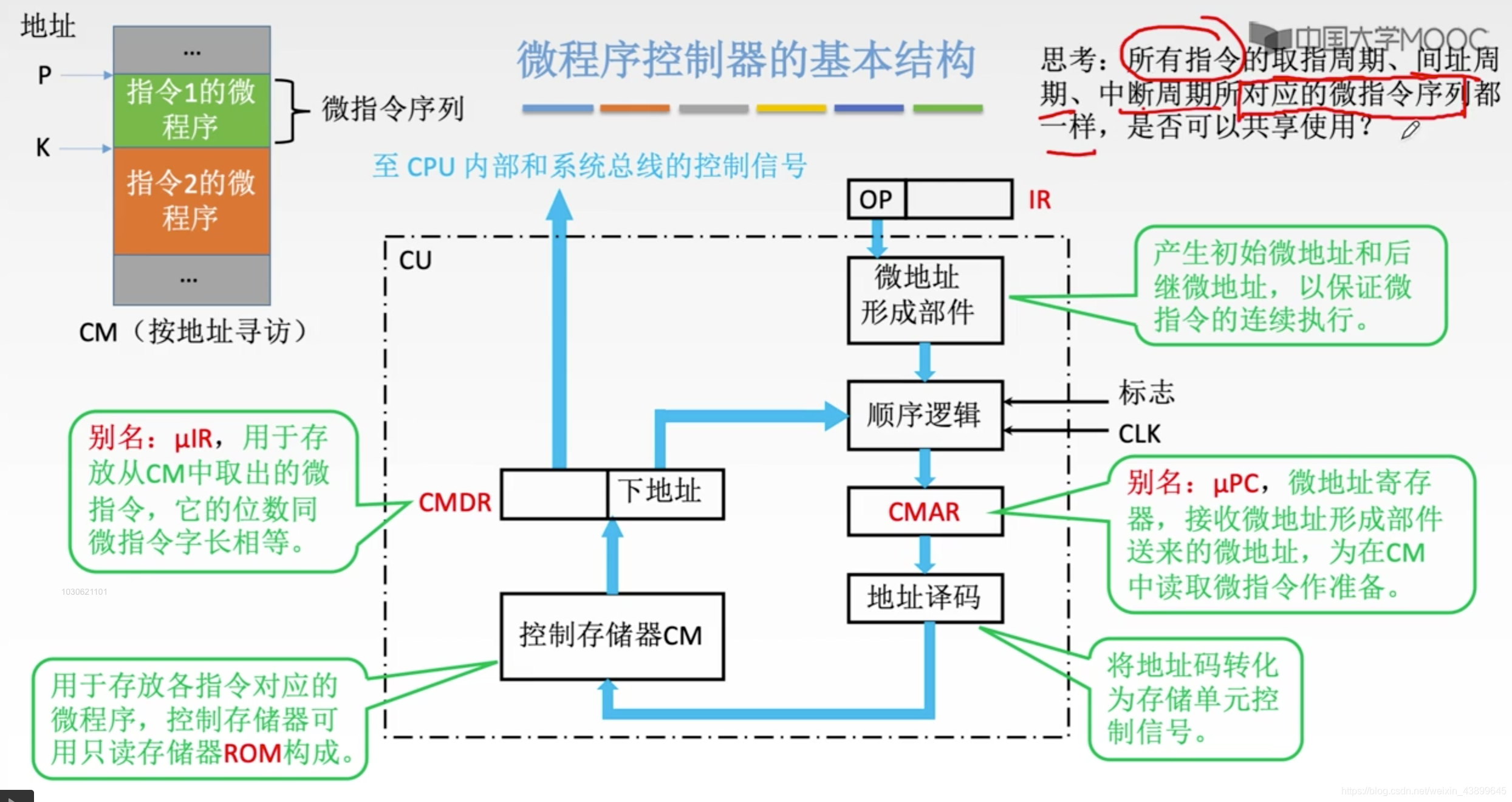

微程序控制器的基本结构

在这里插入图片描述

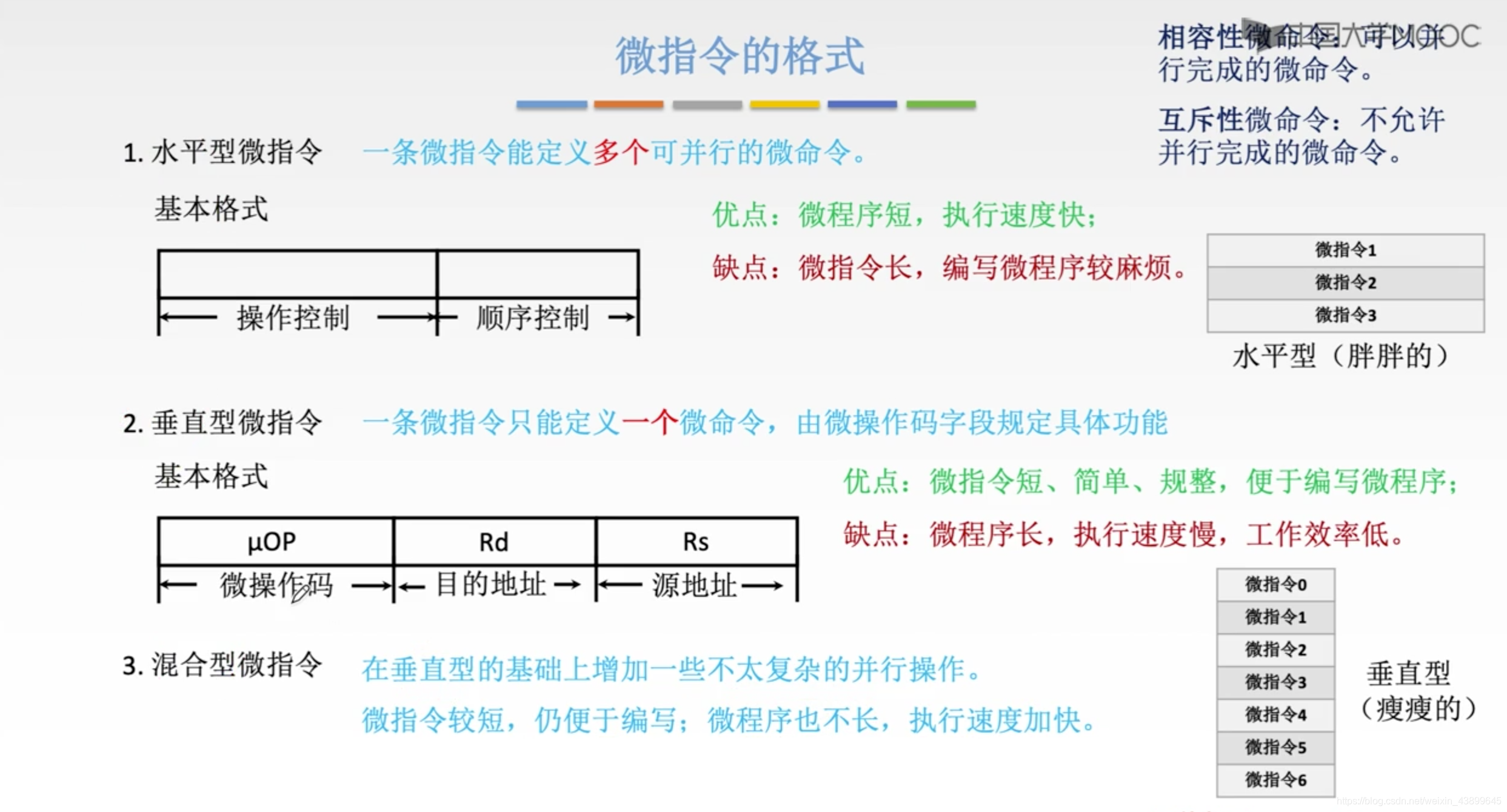

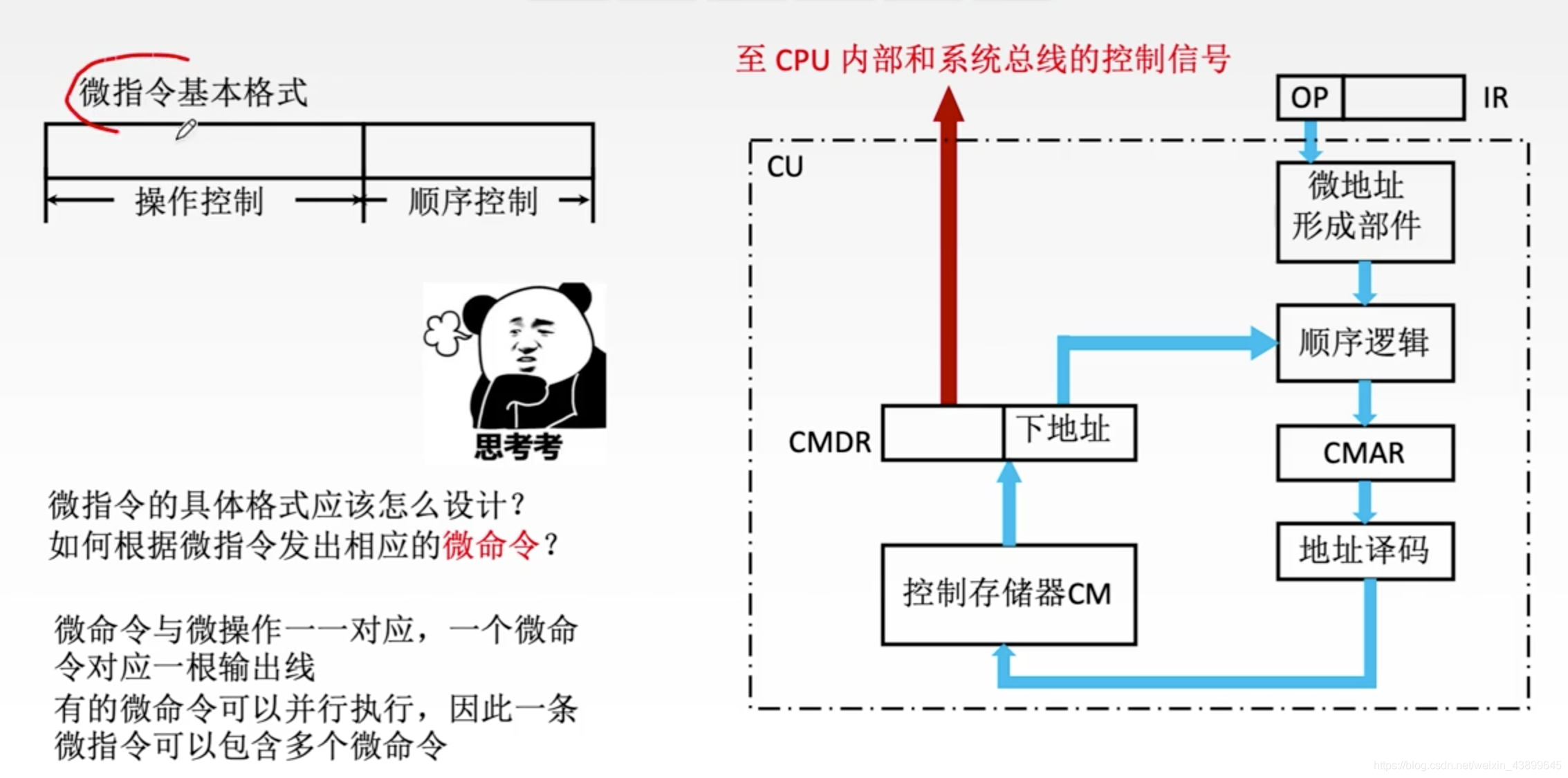

微指令的设计

在这里插入图片描述

水平型微指令编码方式

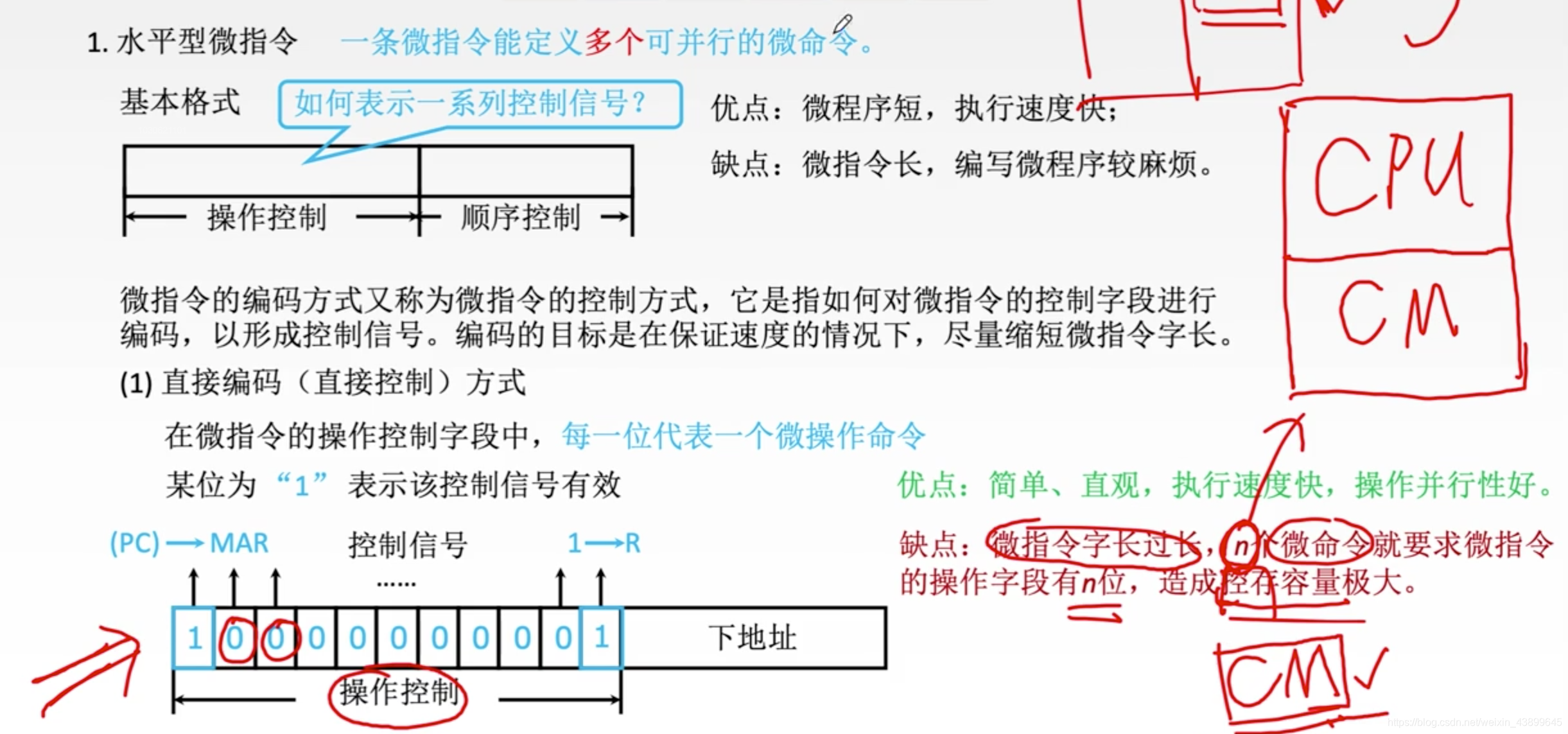

直接编码

在这里插入图片描述

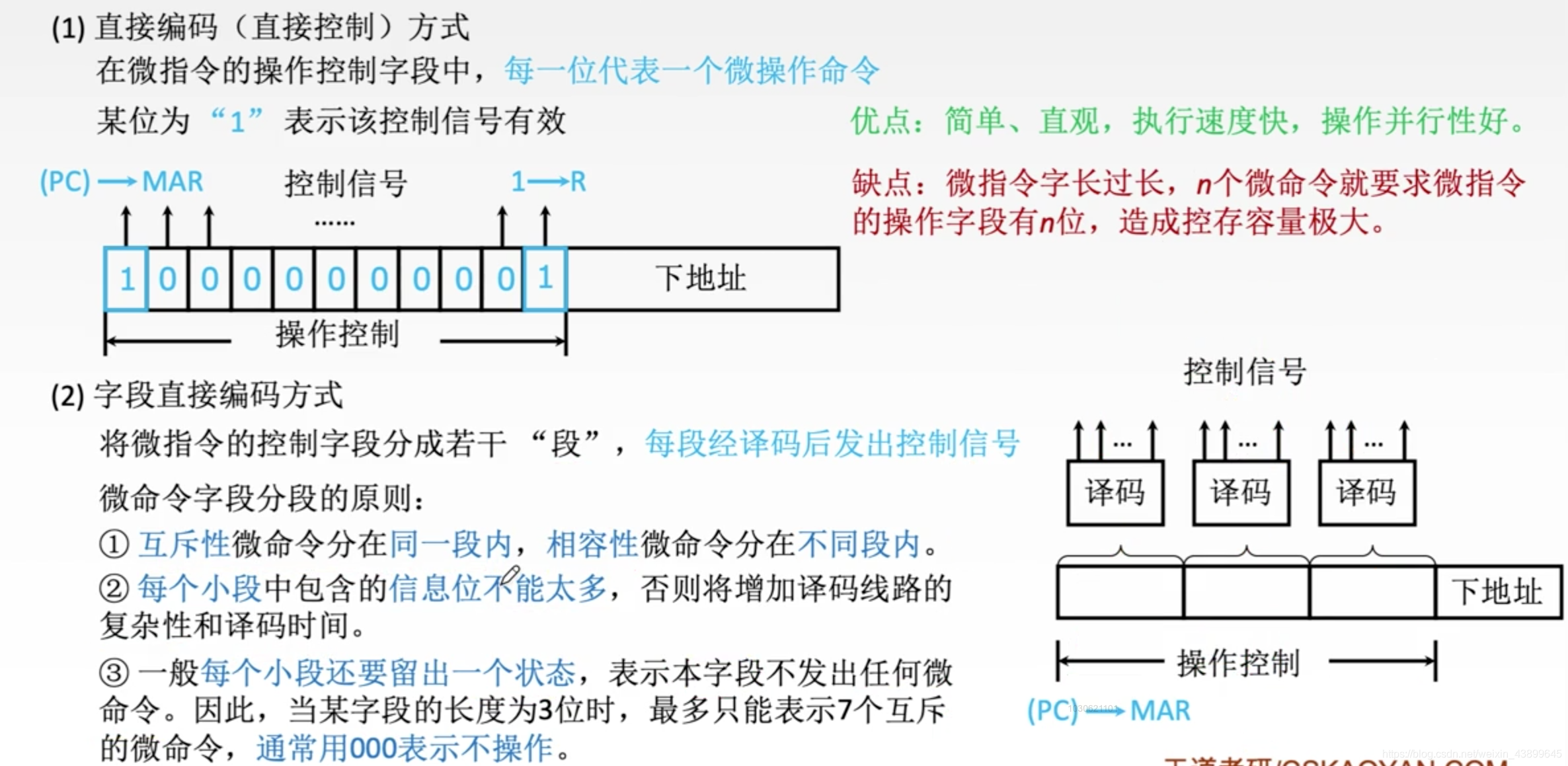

字段直接编码方式

互斥的微指令因为不能同时执行，所以放在一个段里面。
在这里插入图片描述

字段间接编码方式

在这里插入图片描述

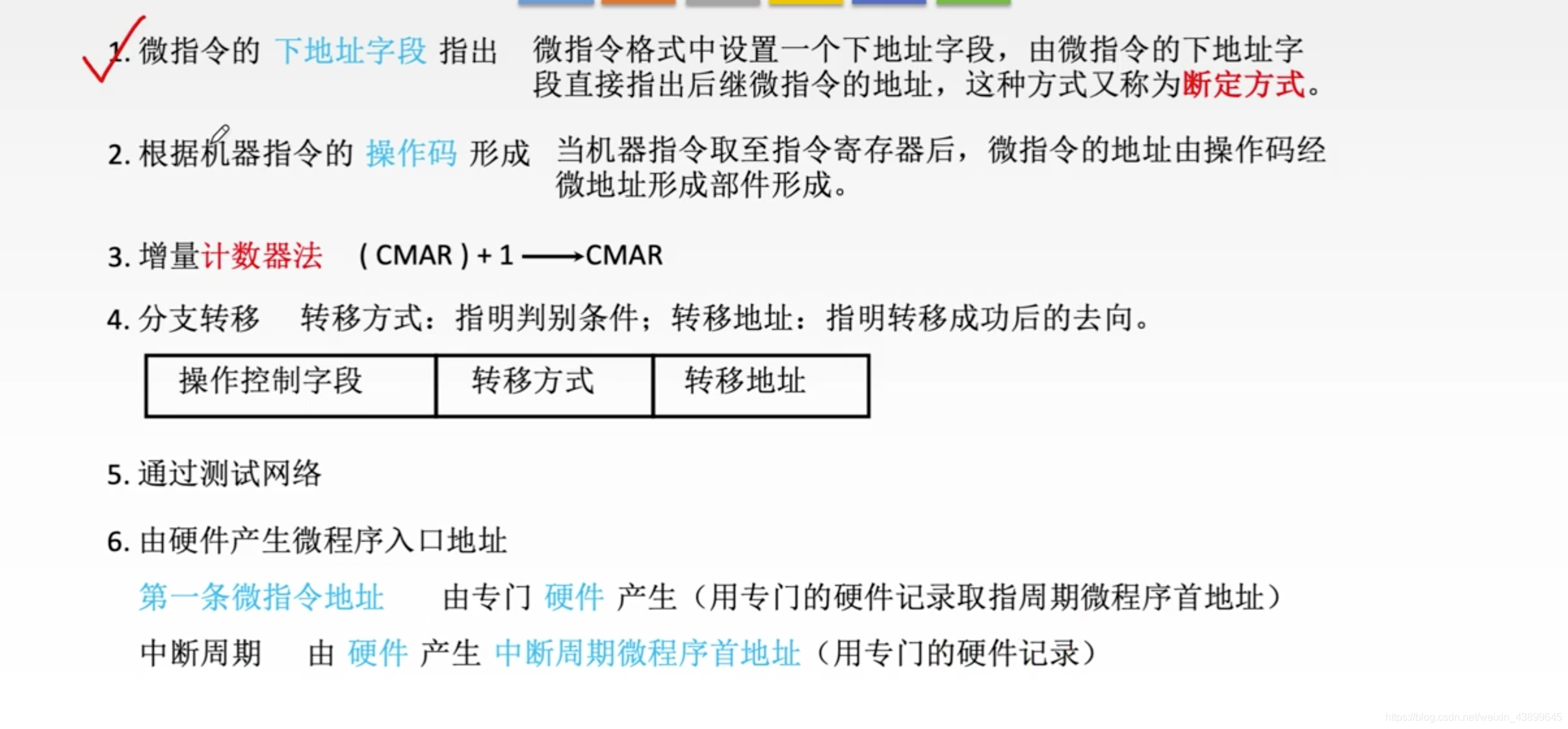

微指令的地址形成方式

在这里插入图片描述
例题

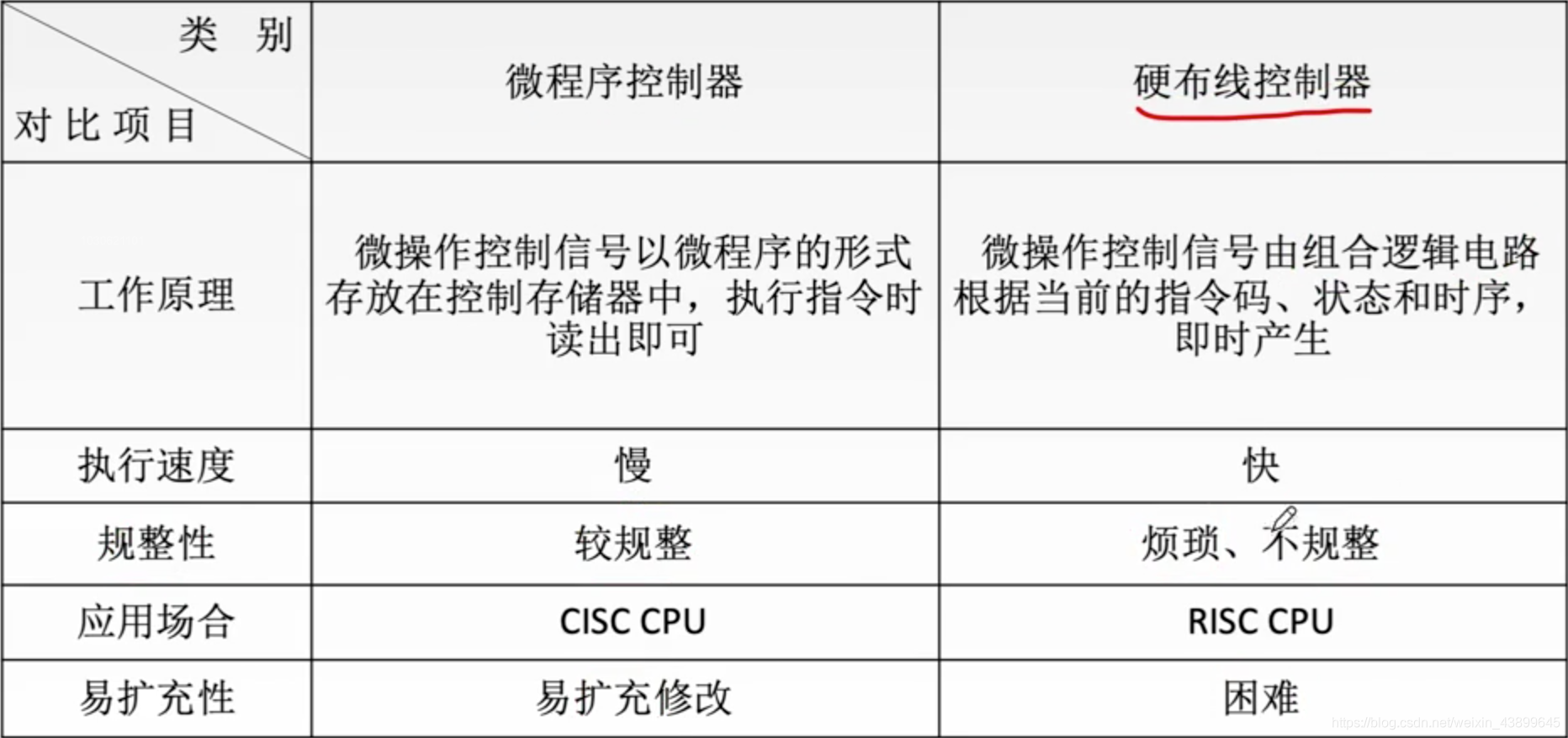

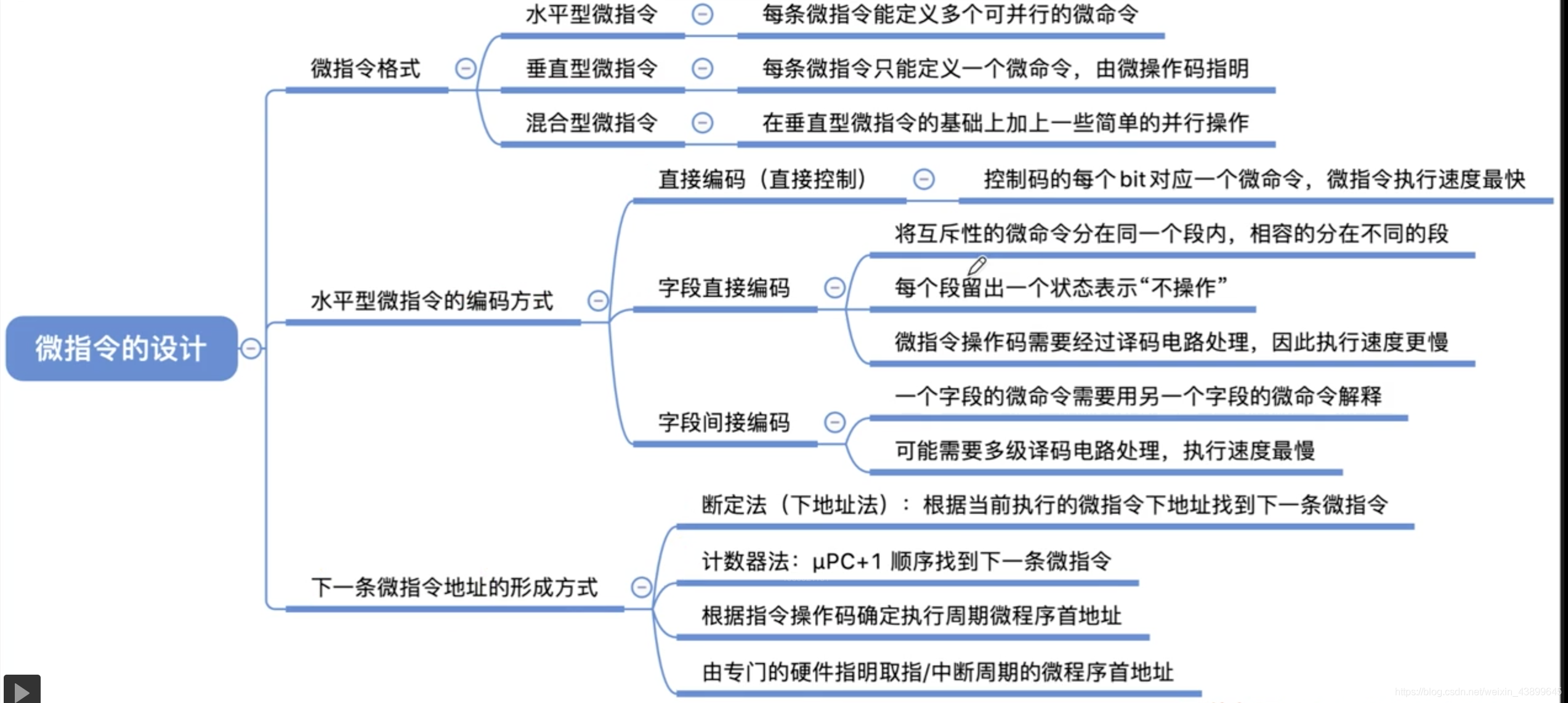

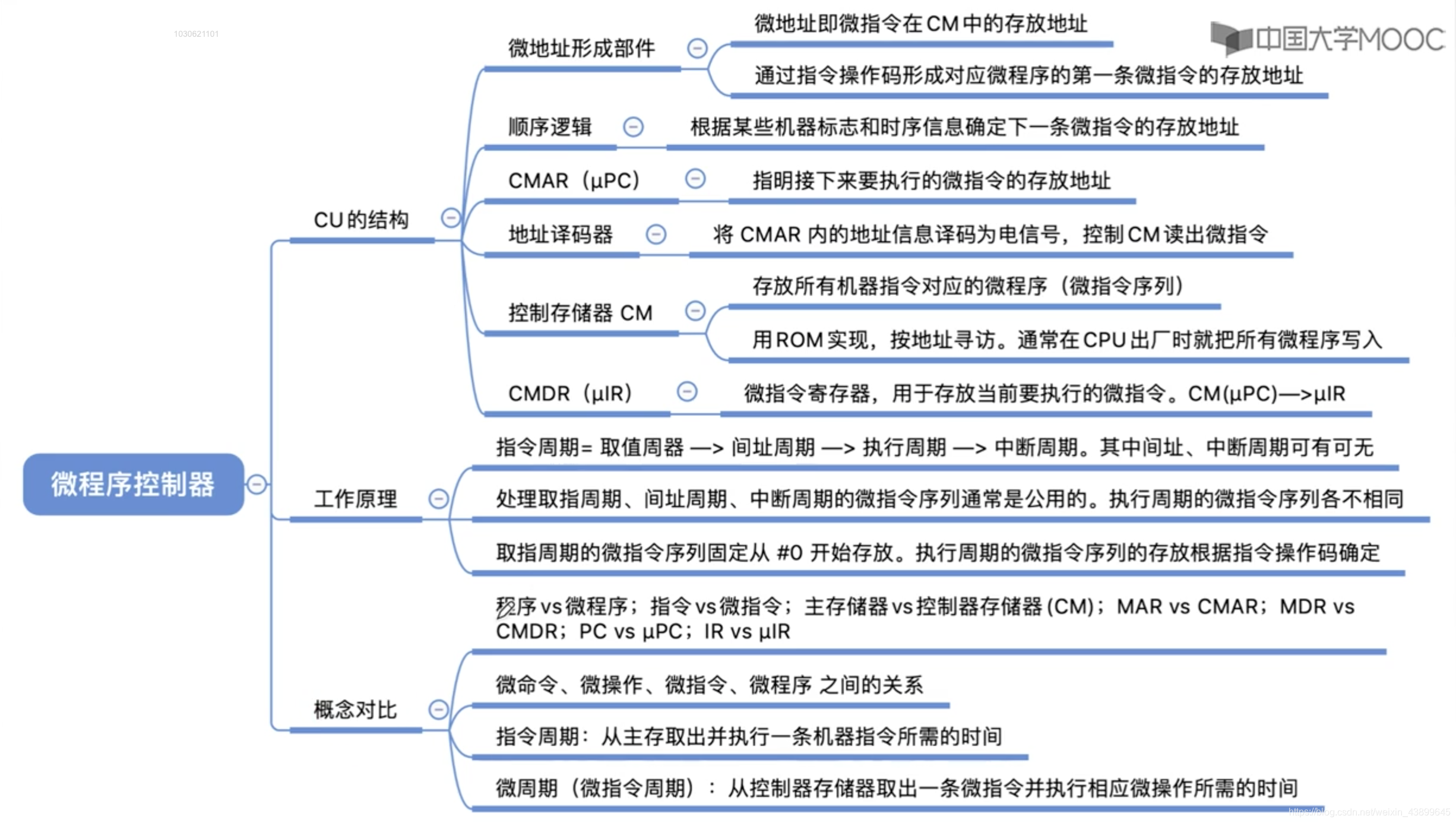

总结

在这里插入图片描述

真题

2017：主存按地址访问，控制存储器（cs）通过微指令地址访问，主存用RAM和ROM实现，控制存储器CS用ROM实现

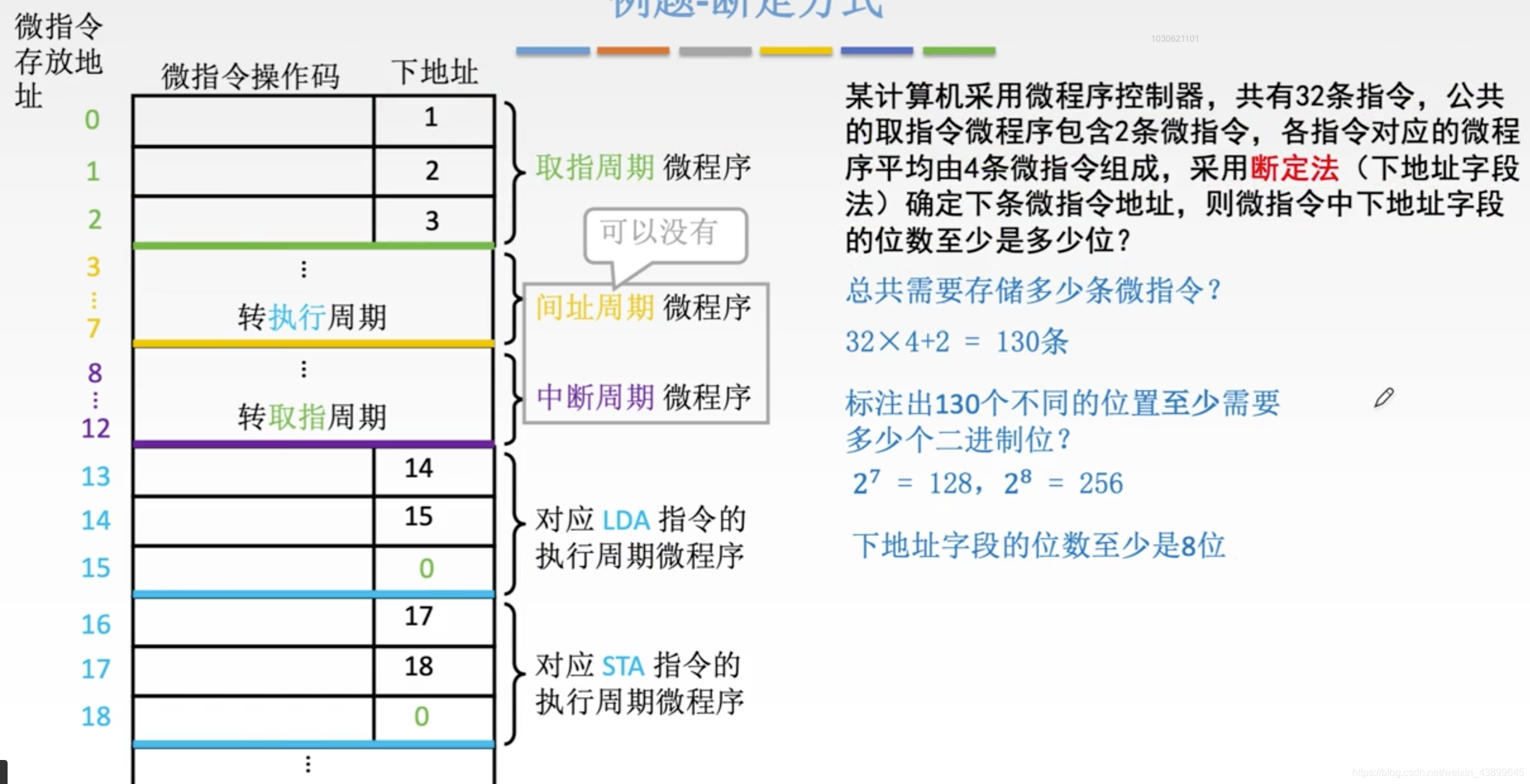

2014：某计算机采用为微程序控制器，共有32条指令，公共的取指令微程序包含2条微指令，各个指令对应的微程序平均有4条微指令组成，采用断定法（下地址字段法）确定下调微指令地址，则微指令中下地址字段的位数至少是多少？
解：32条指令平均占用4个微指令，一共需要128条微指令，加上公共的2条微指令一共需要，130条微指令，需要8位来表示
2012:

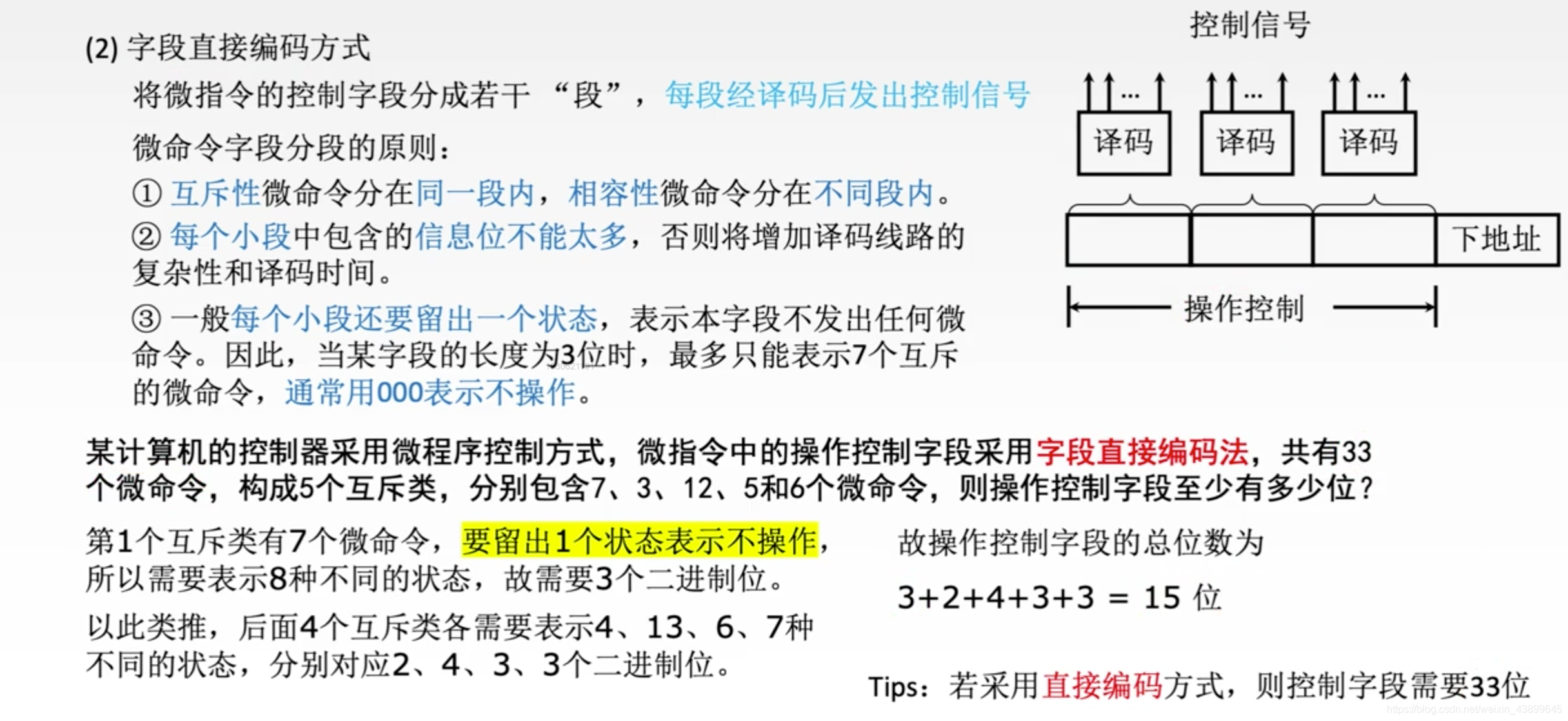

某计算机的控制器采用微程序控制方式，微指令中的操作控制字段采用字段直接编码，共有33个微指令，构成5个互斥类，分别包含7，3，12，5，6个微指令，则操作控制字段至少有？
解：用字段直接编码，通过不同互斥类来区分互斥，分别需要3，2，4，3，3个控制字段，一共15位
