计算机组成原理——CPU指令执行顺序及其数据通路

最新推荐文章于 2025-01-13 23:02:36 发布

SJY_ZY

最新推荐文章于 2025-01-13 23:02:36 发布

阅读量4k

点赞数 4

分类专栏：计算机组成原理

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/weixin_43899645/article/details/109578033

版权

计算机组成原理专栏收录该内容

14 篇文章

订阅专栏

本文详细介绍了CPU的基本结构，包括控制器和运算器的功能划分，以及CPU内部的数据通路结构。进一步解析了指令执行的过程，涉及取指周期、间址周期、执行周期和中断周期，并讨论了单周期处理器的特点。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

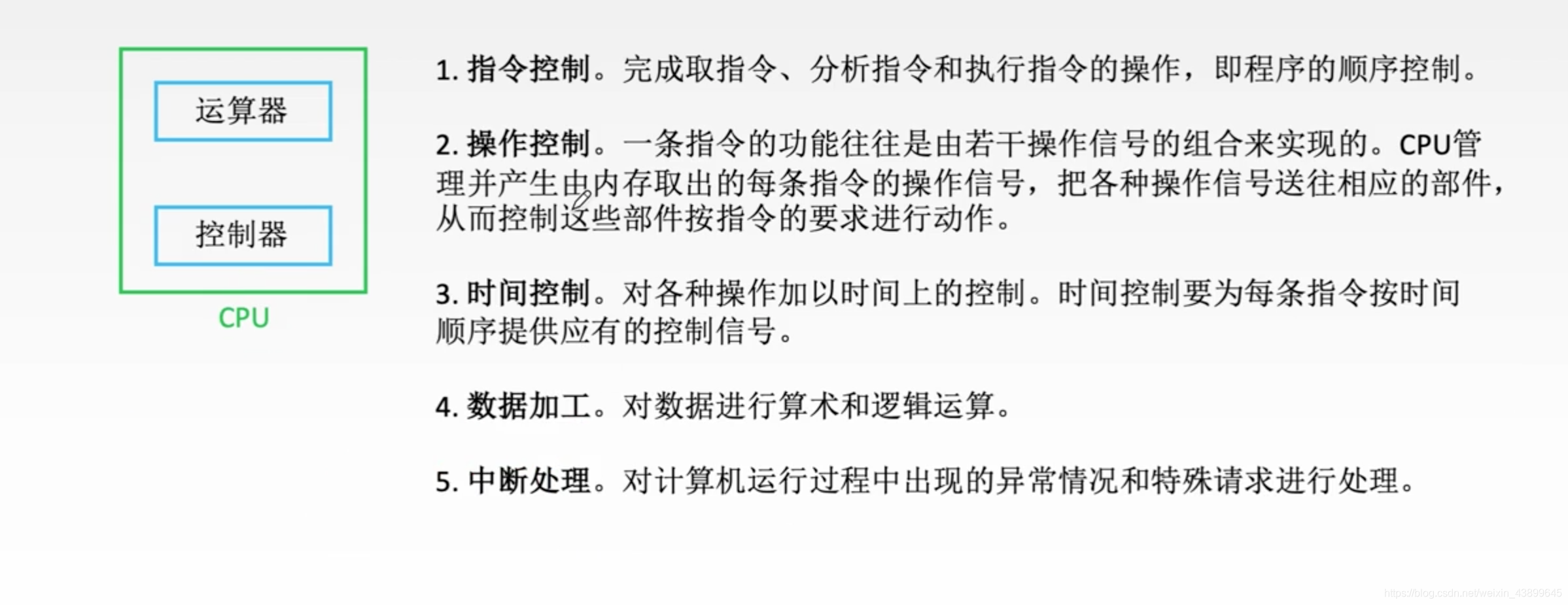

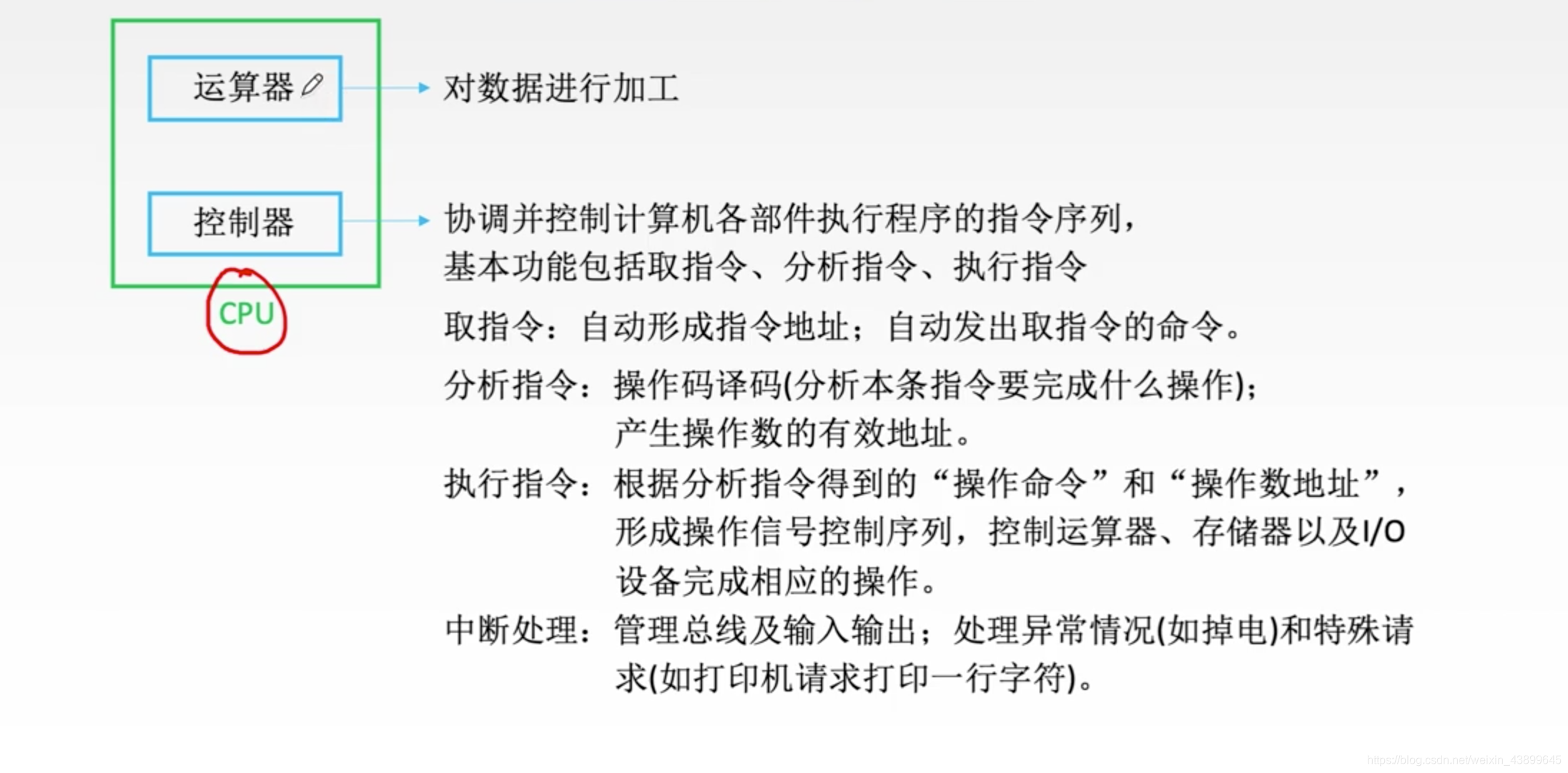

CPU功能

计算机可以分为控制部件和执行部件，控制器就是控制部件，运算器，存储器，外围设备相对于控制器来说就是执行部件
在这里插入图片描述

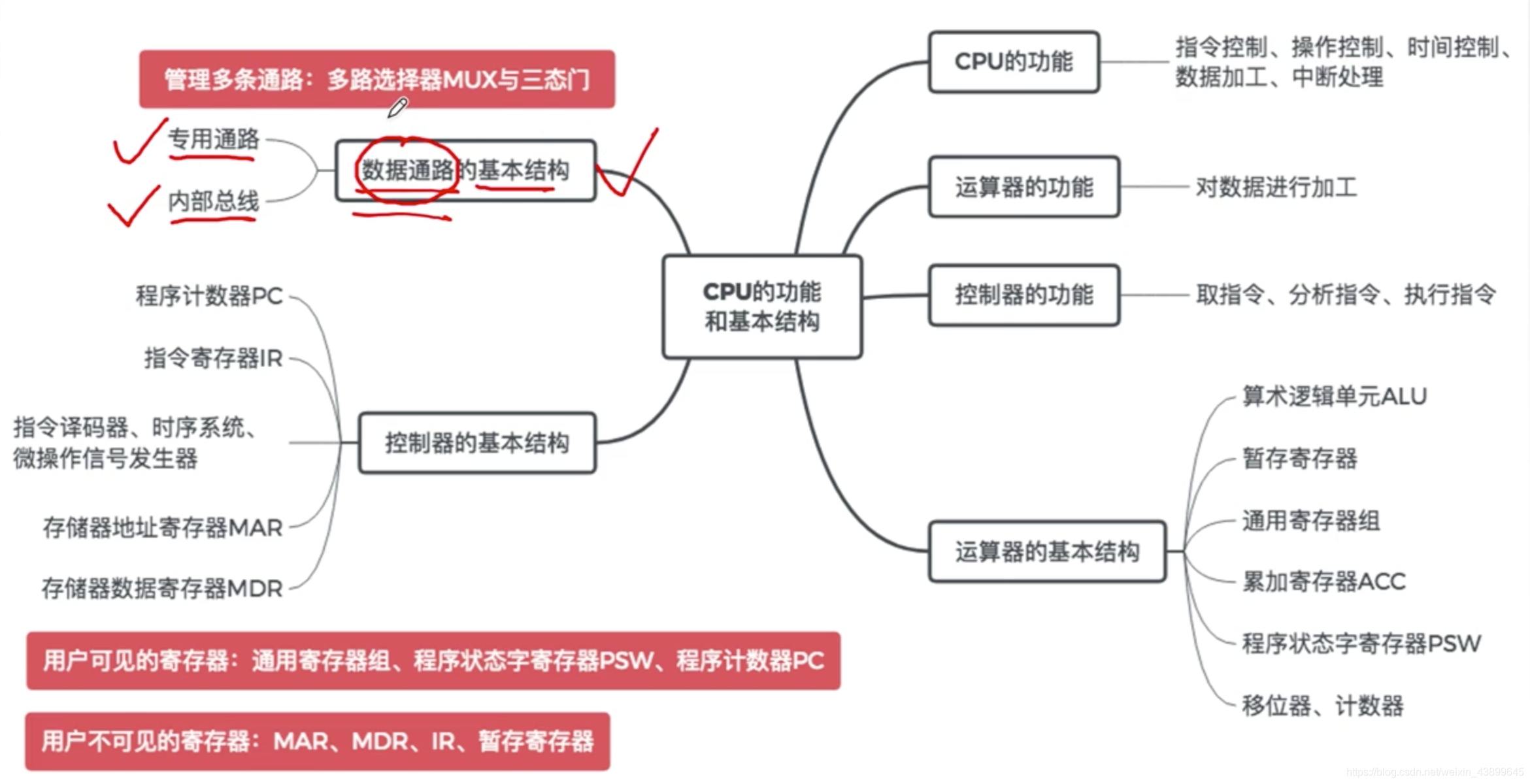

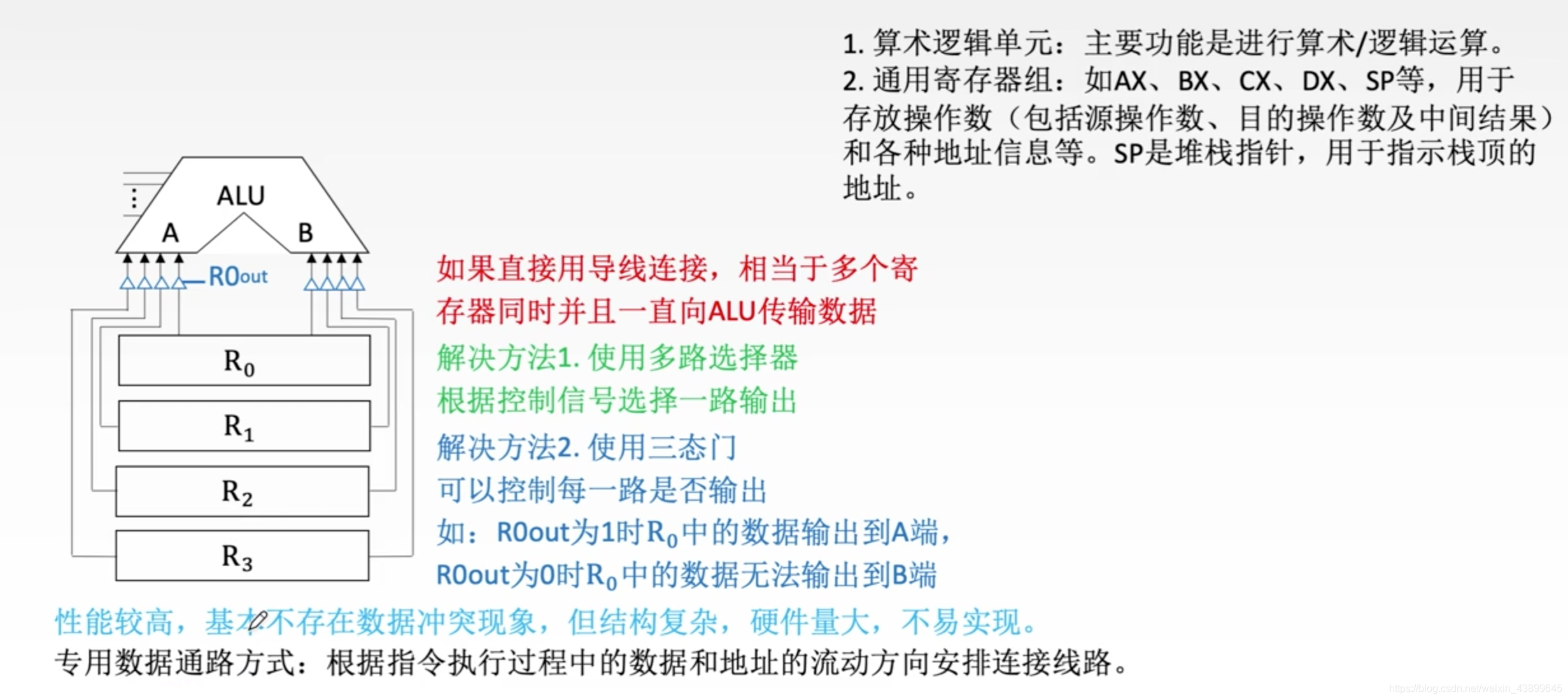

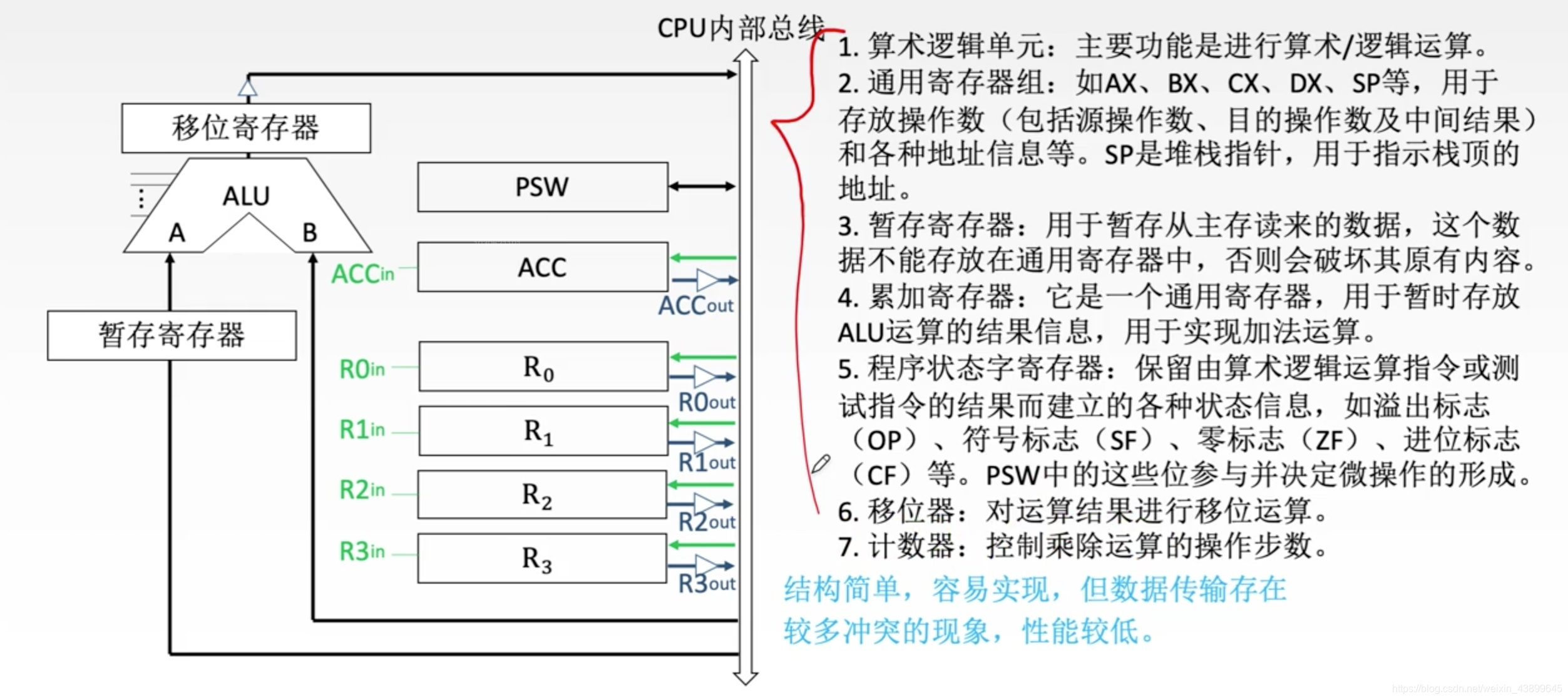

运算器(ALU)的基本结构

专用数据通路

在这里插入图片描述

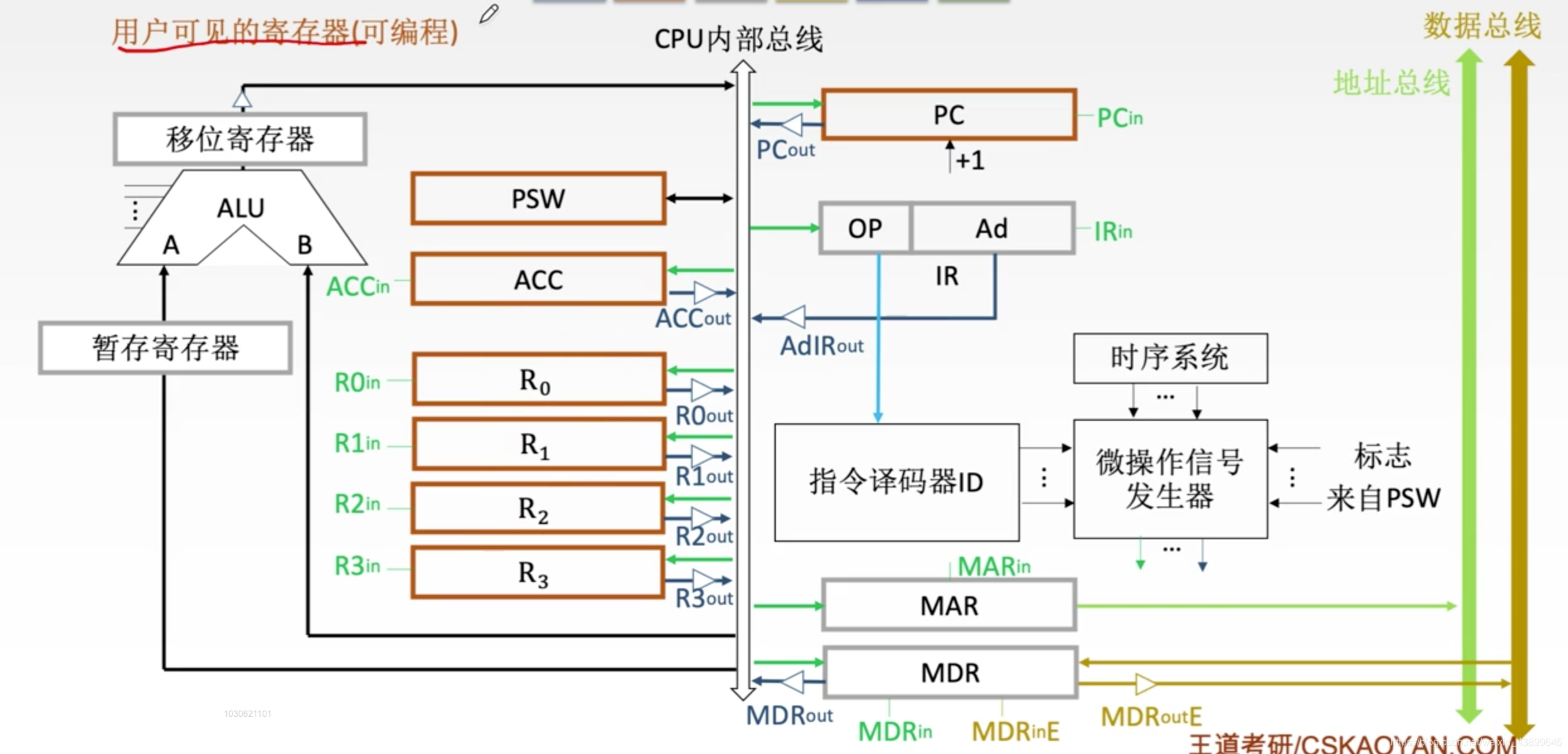

CPU内部单总线结构

在这里插入图片描述

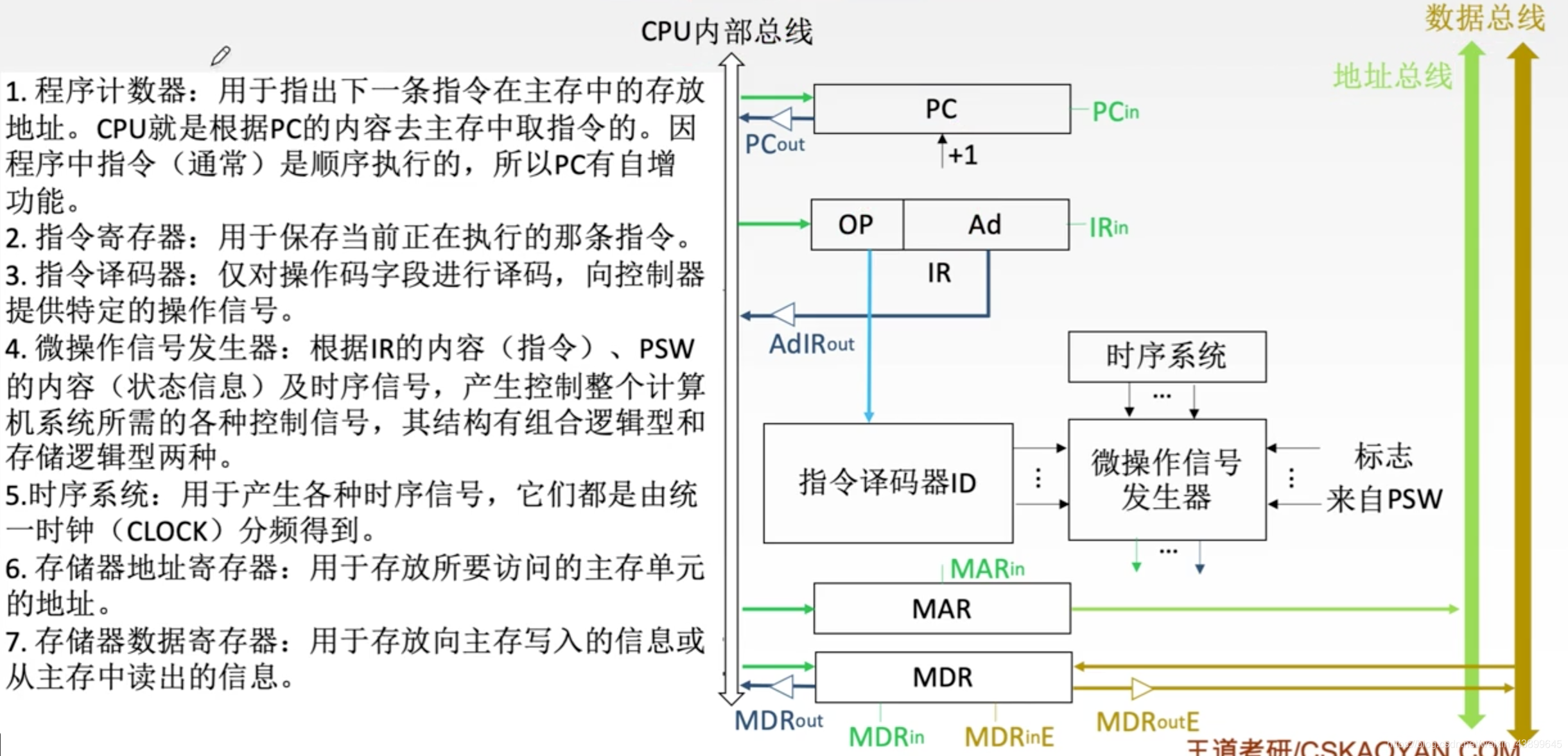

控制器的基本结构

在这里插入图片描述

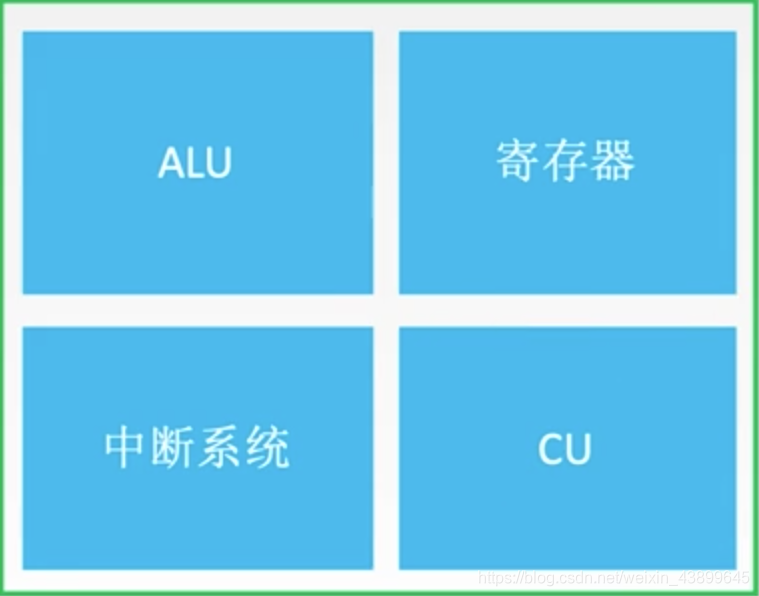

CPU基本结构

红色部分的寄存器是用户可见的寄存器
在这里插入图片描述

总结

在这里插入图片描述

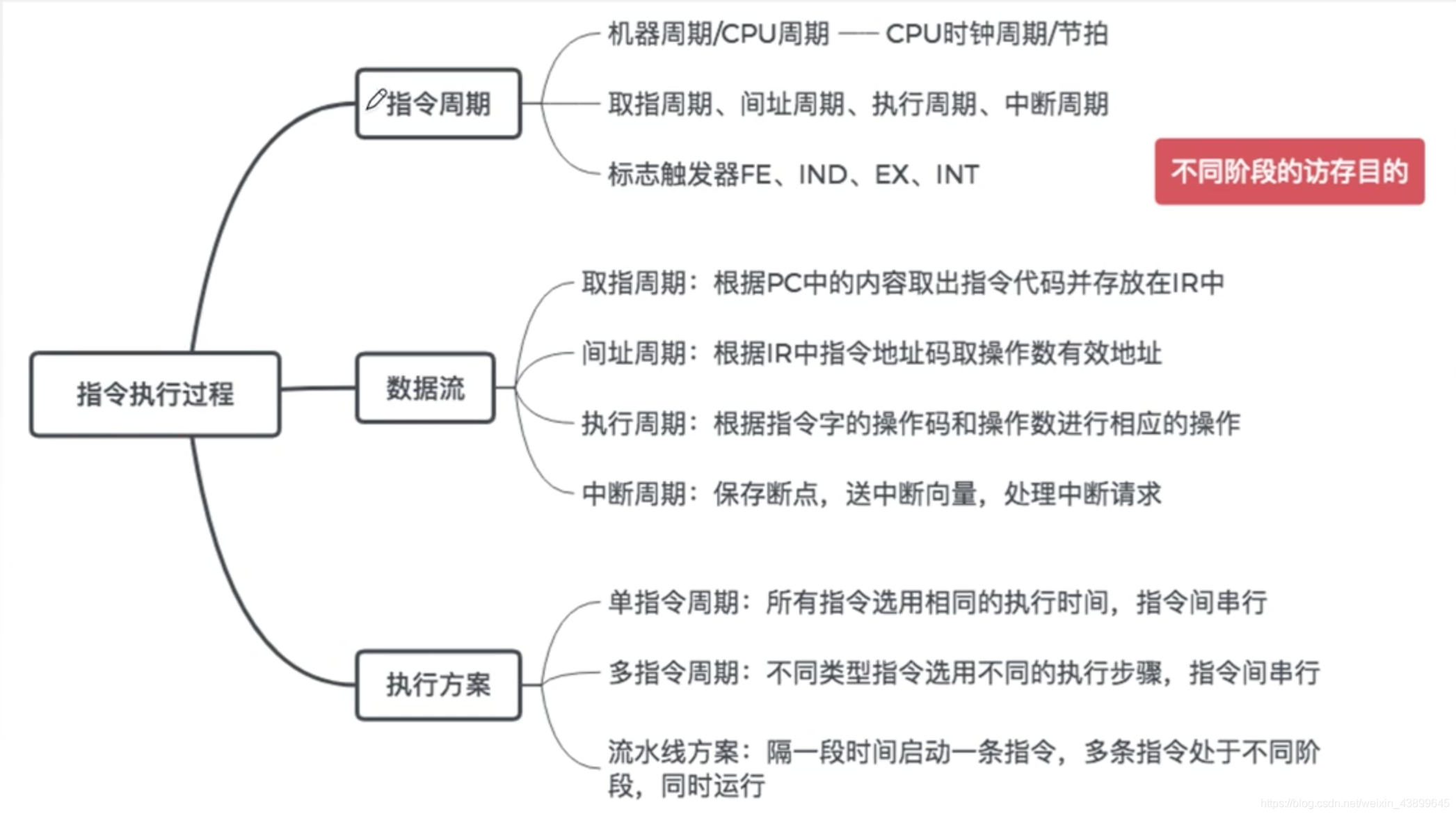

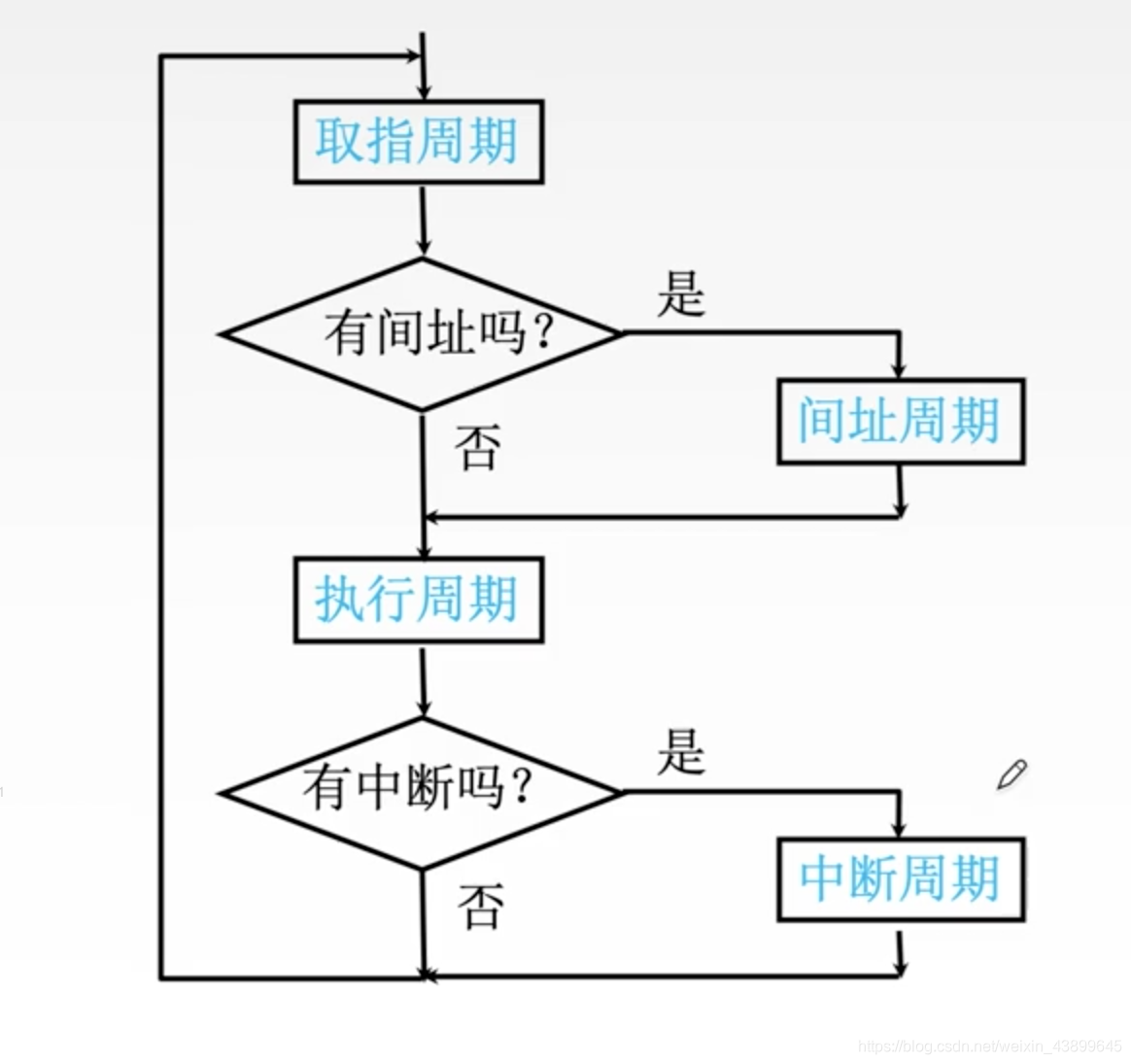

指令执行过程

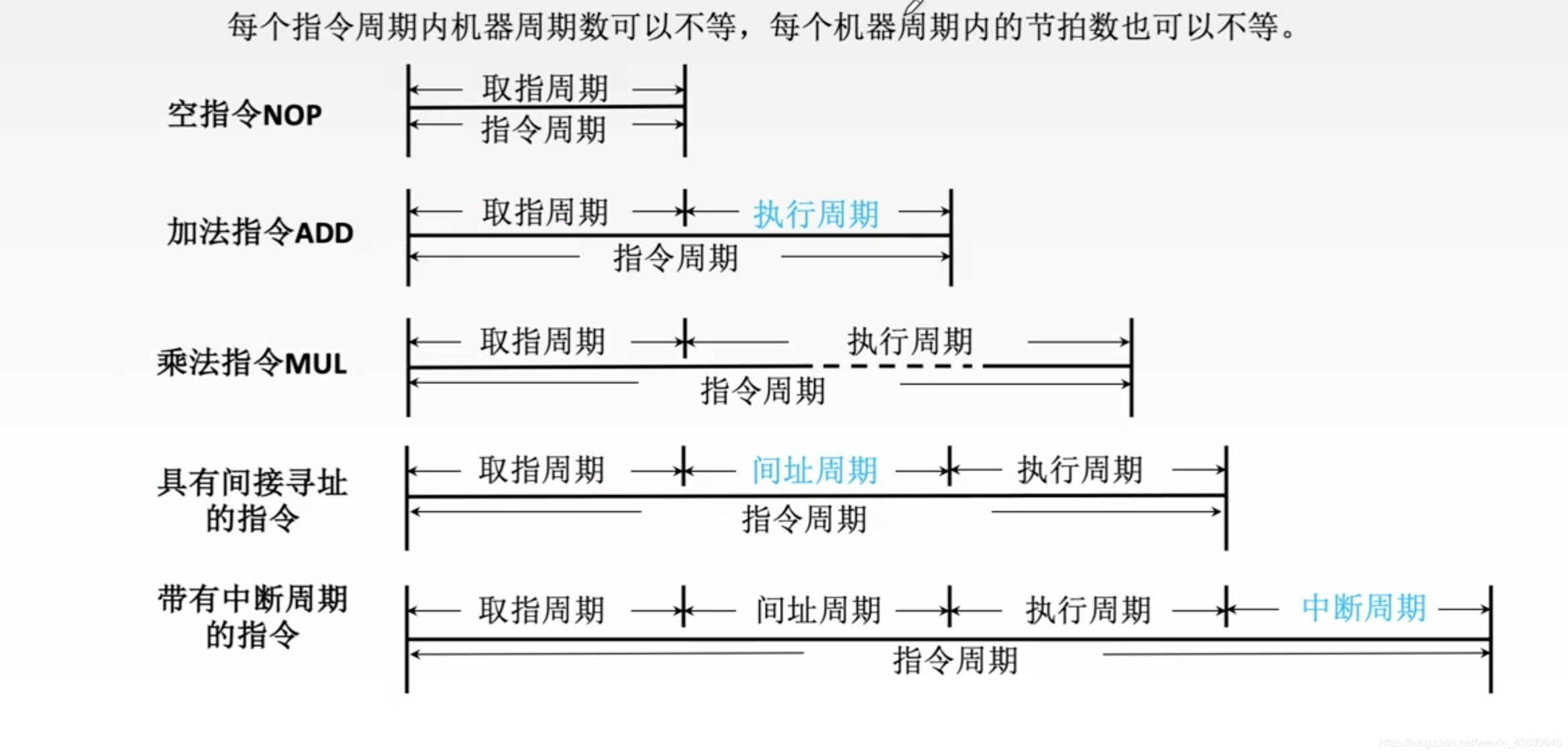

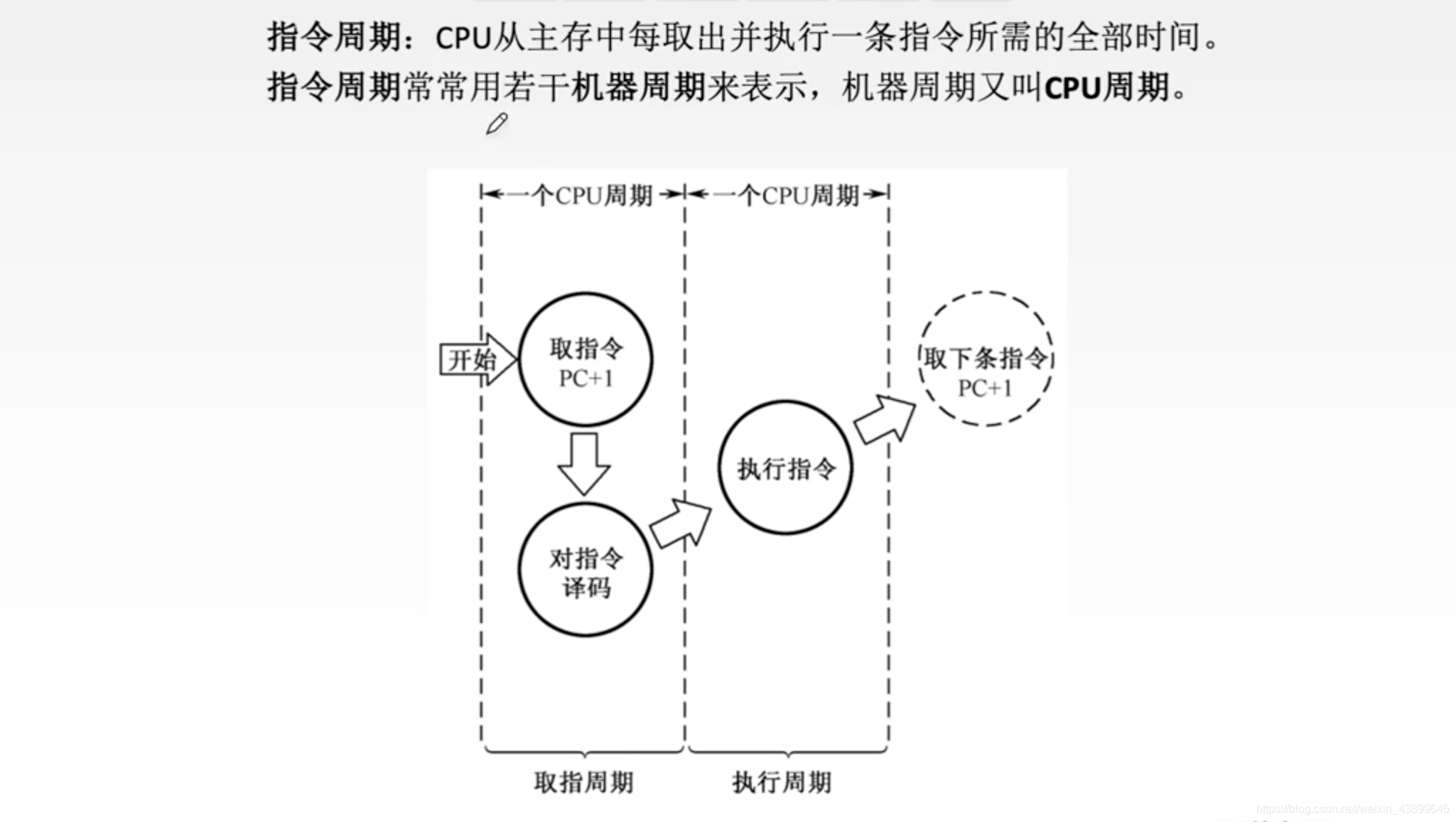

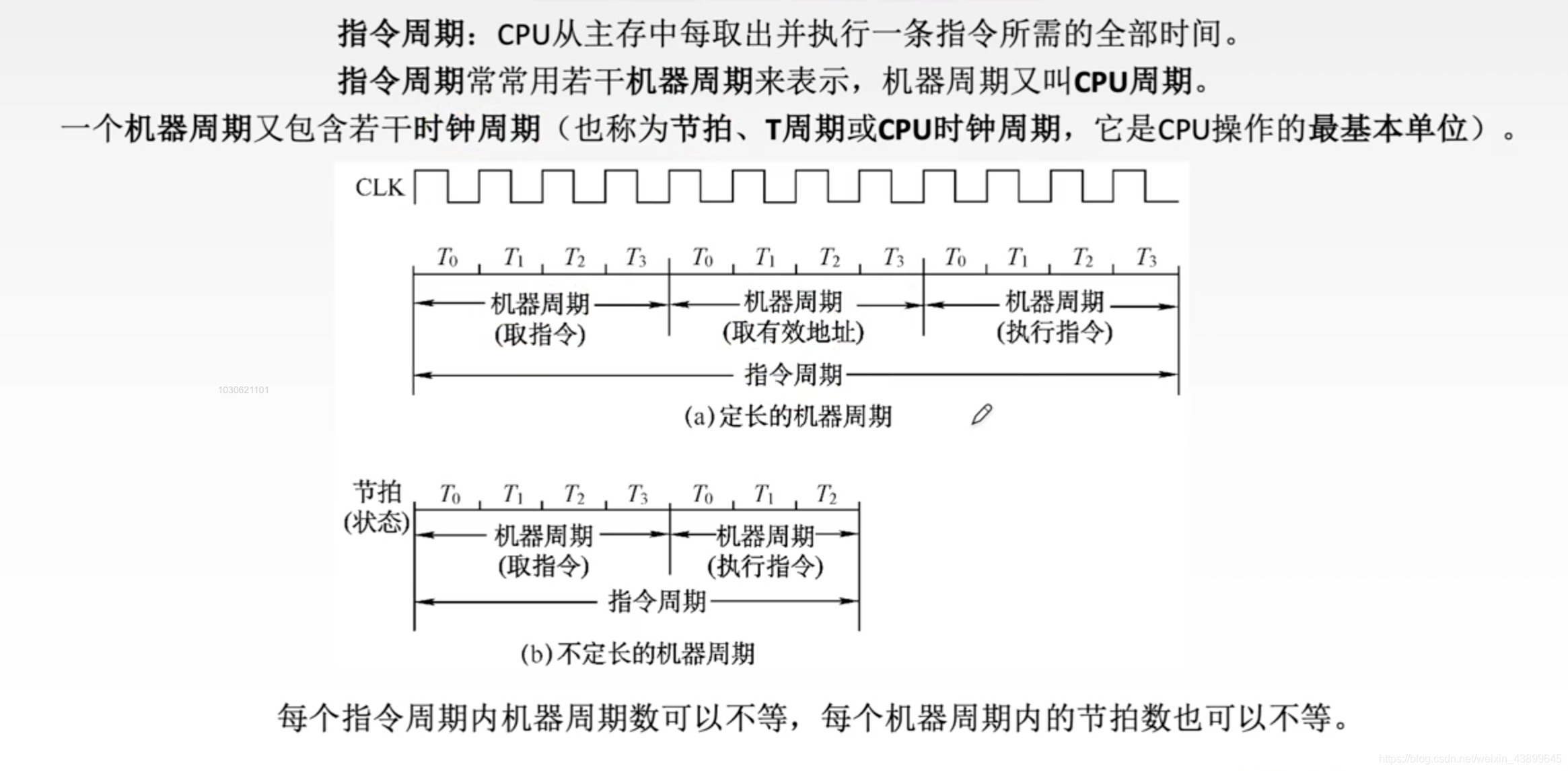

基本概念（指令周期，机器周期，时钟周期）

机器周期实际上是一次访存时间，所以在存储字长和指令字长相等的情况下，取指周期等于机器周期
在这里插入图片描述

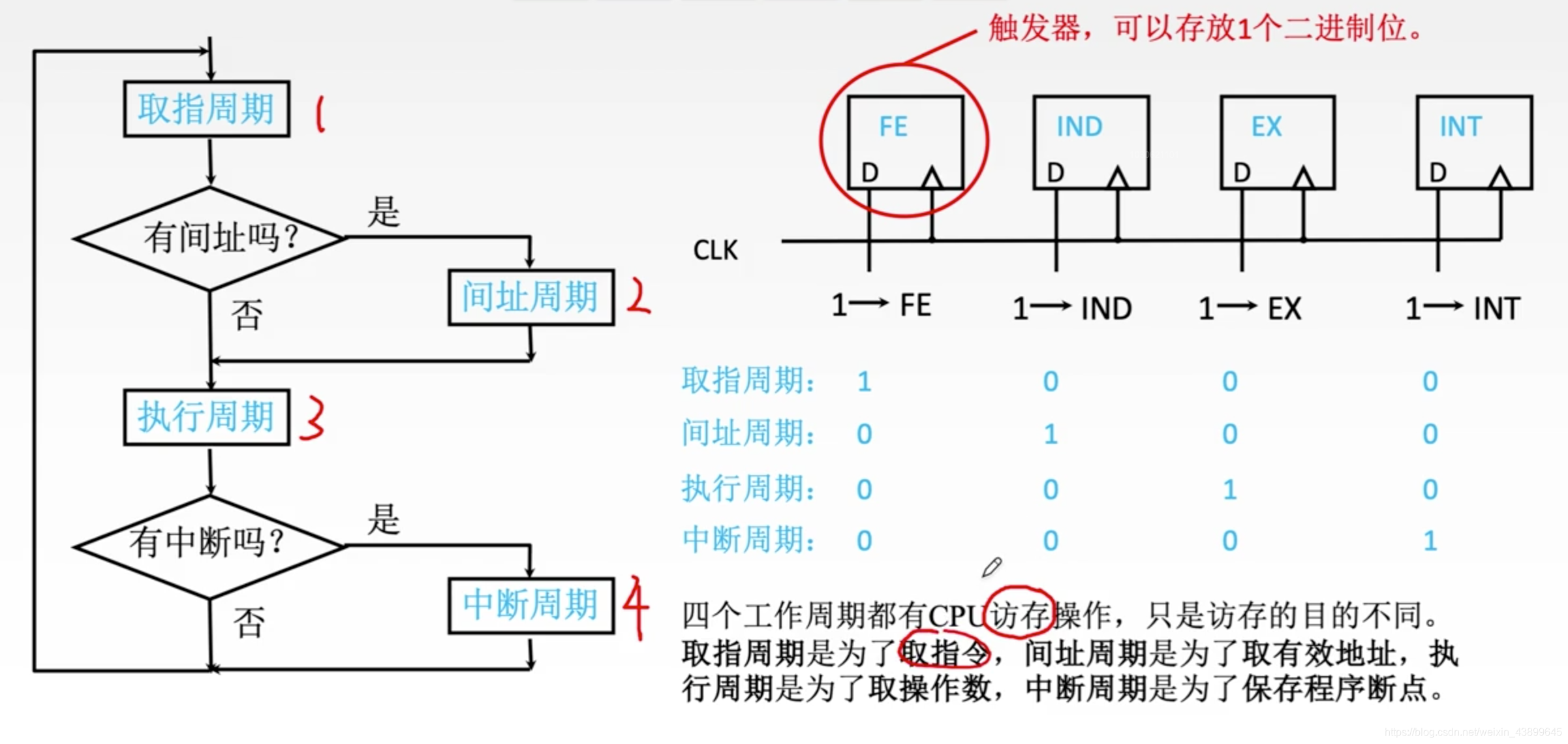

通过触发器来判断当前处于什么阶段

指令执行阶段

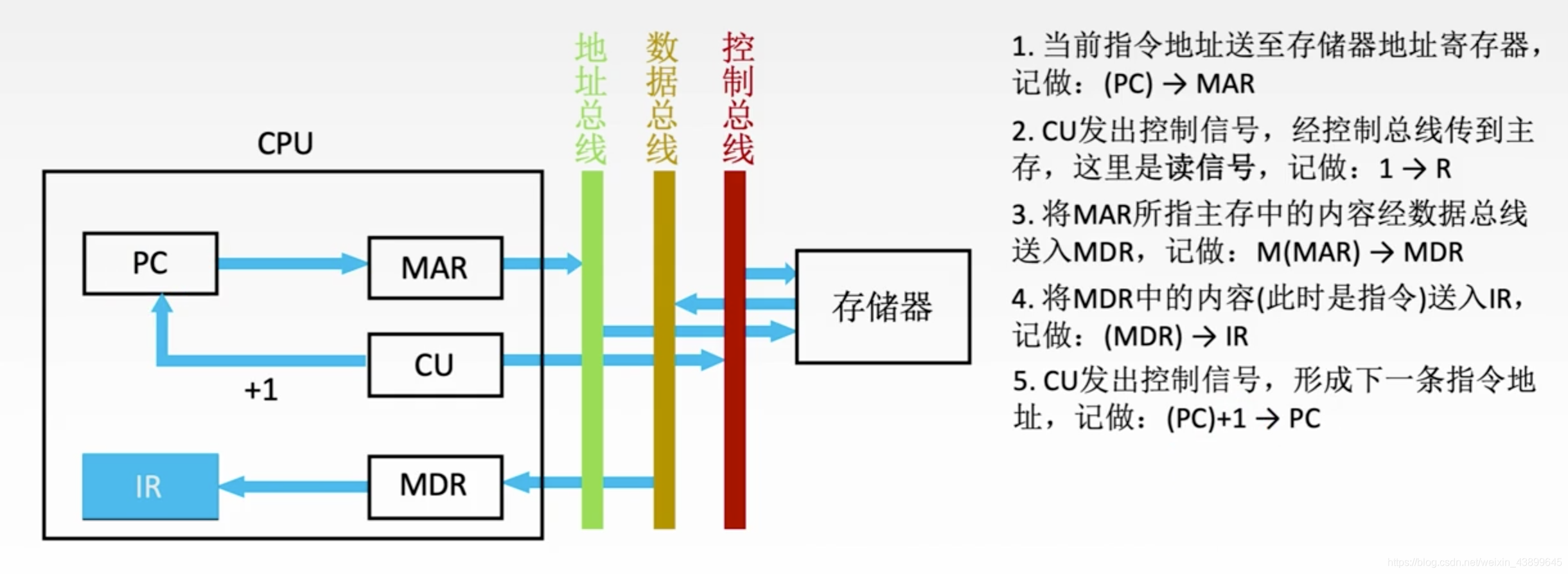

取指周期

在这里插入图片描述

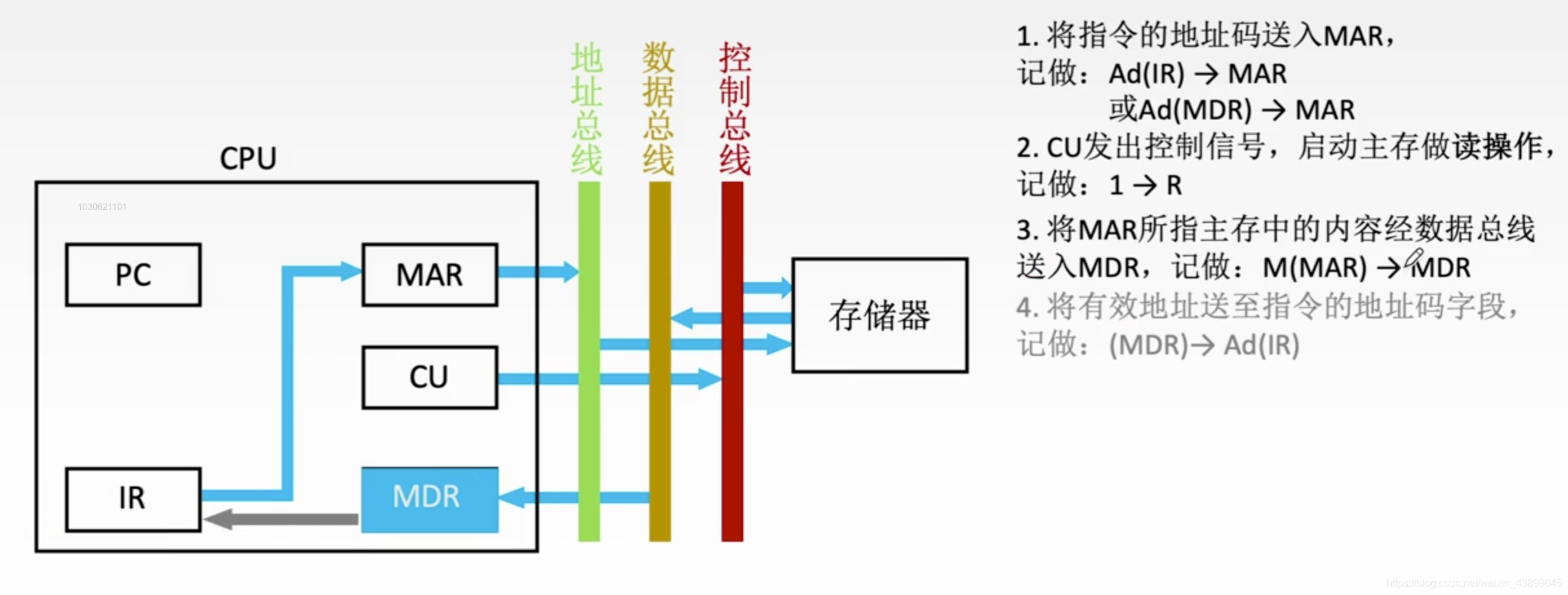

间址周期

在这里插入图片描述

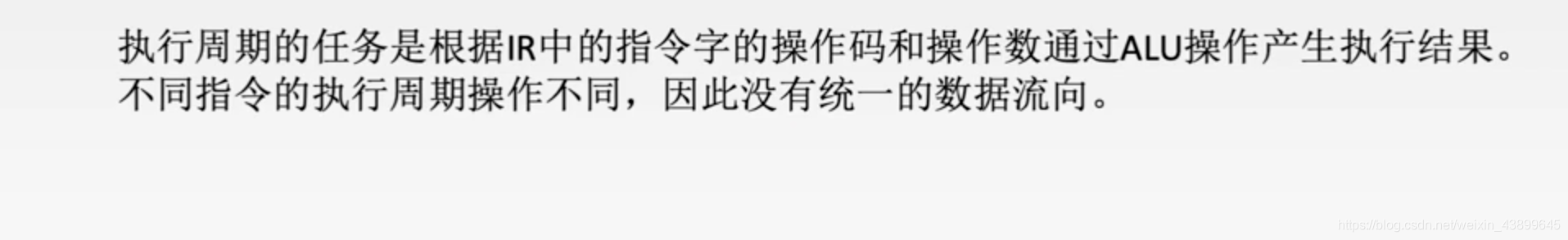

执行周期

在这里插入图片描述

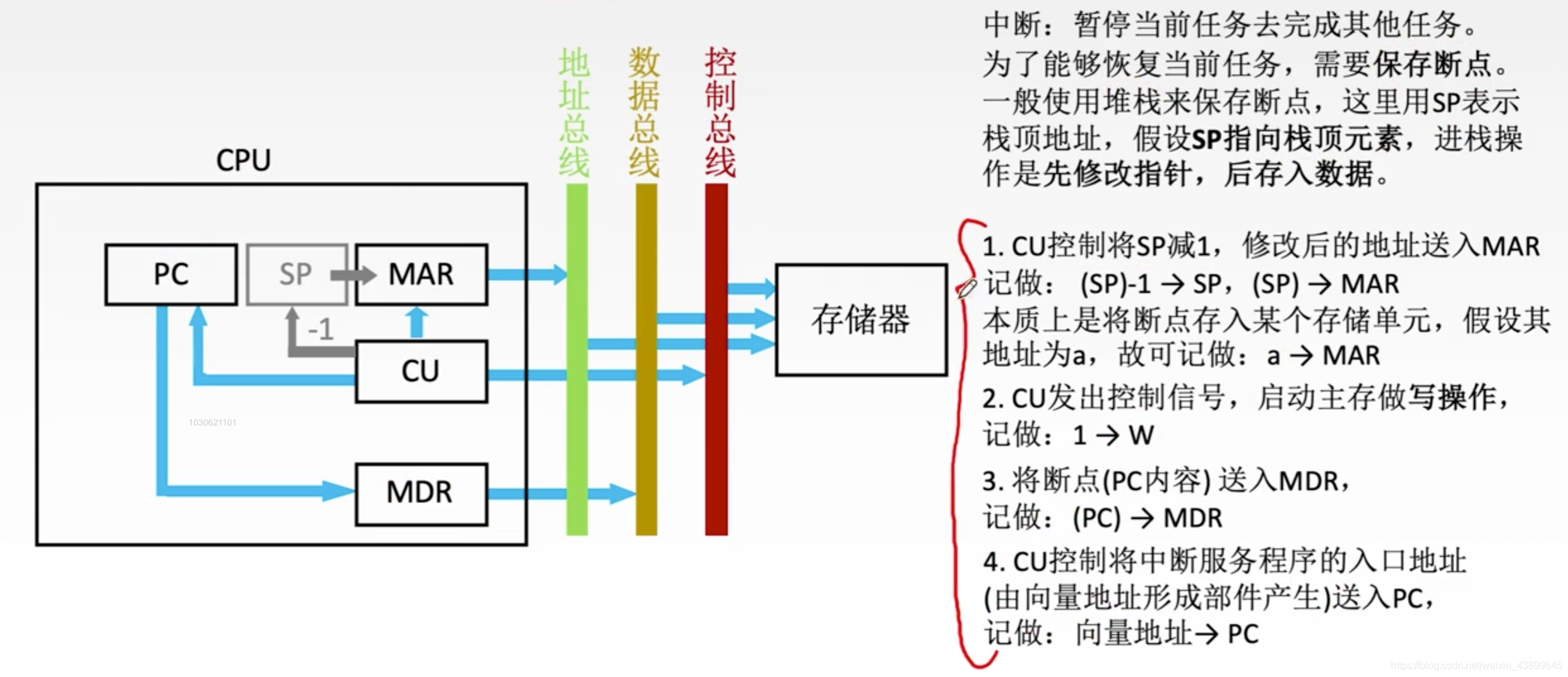

中断周期

在这里插入图片描述

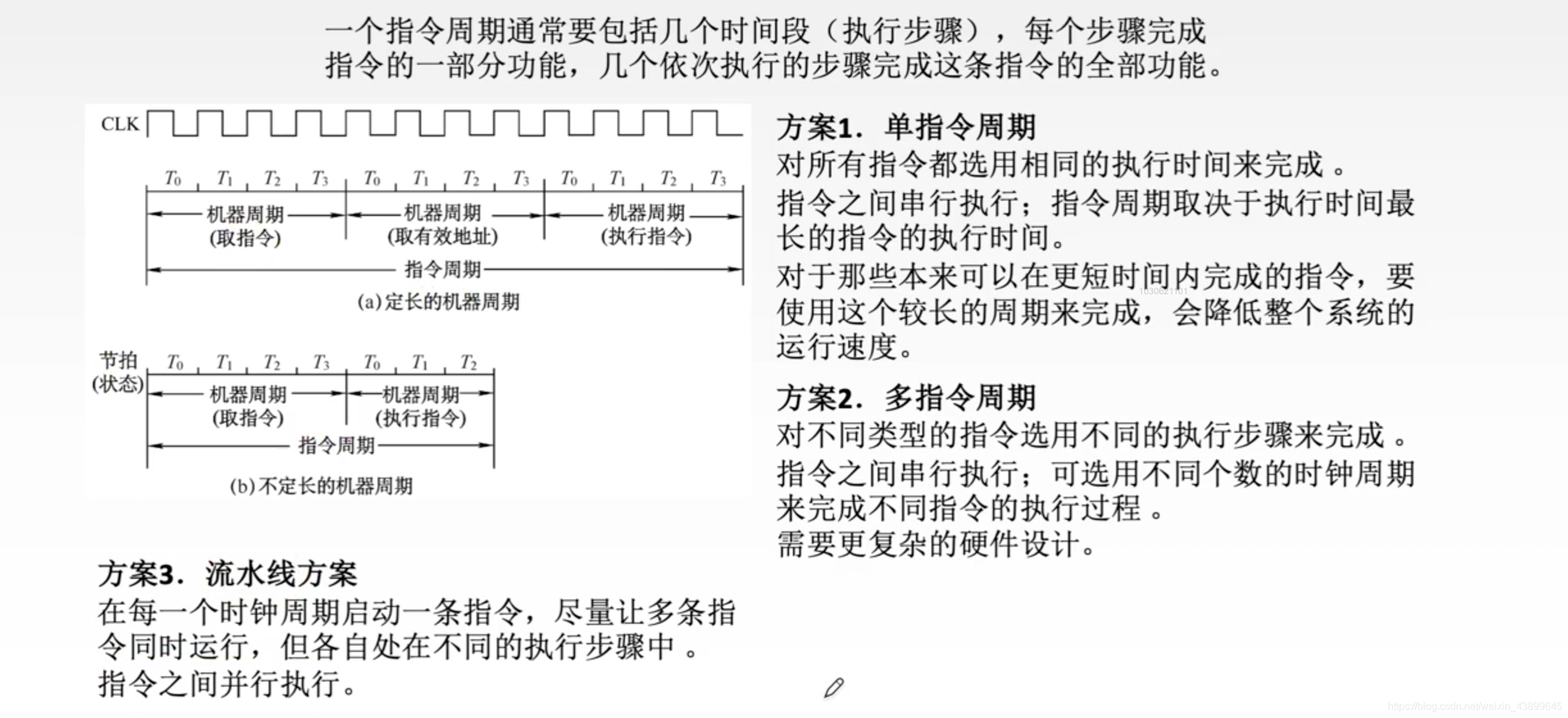

指令执行方案

在这里插入图片描述

总结

在这里插入图片描述

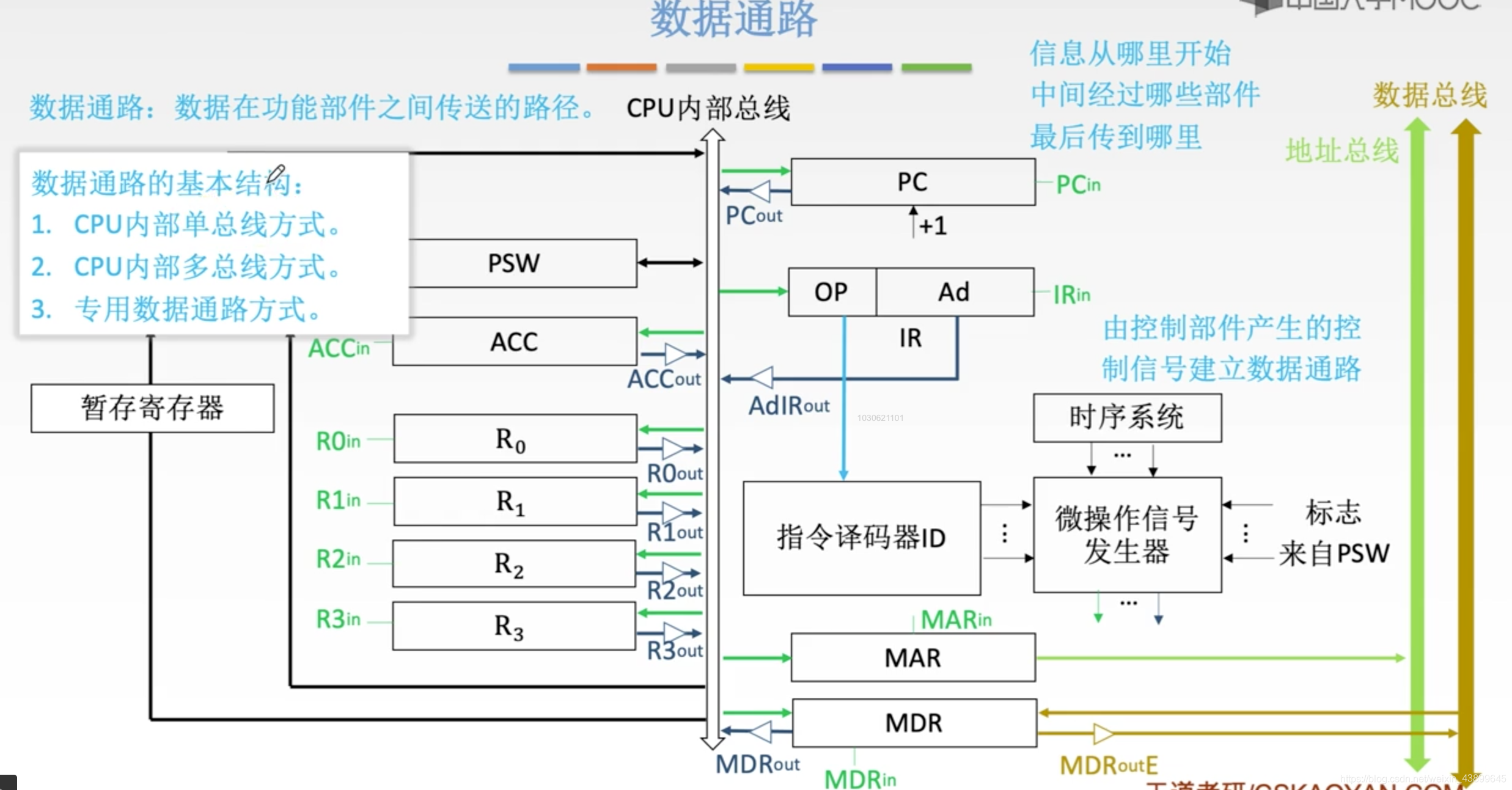

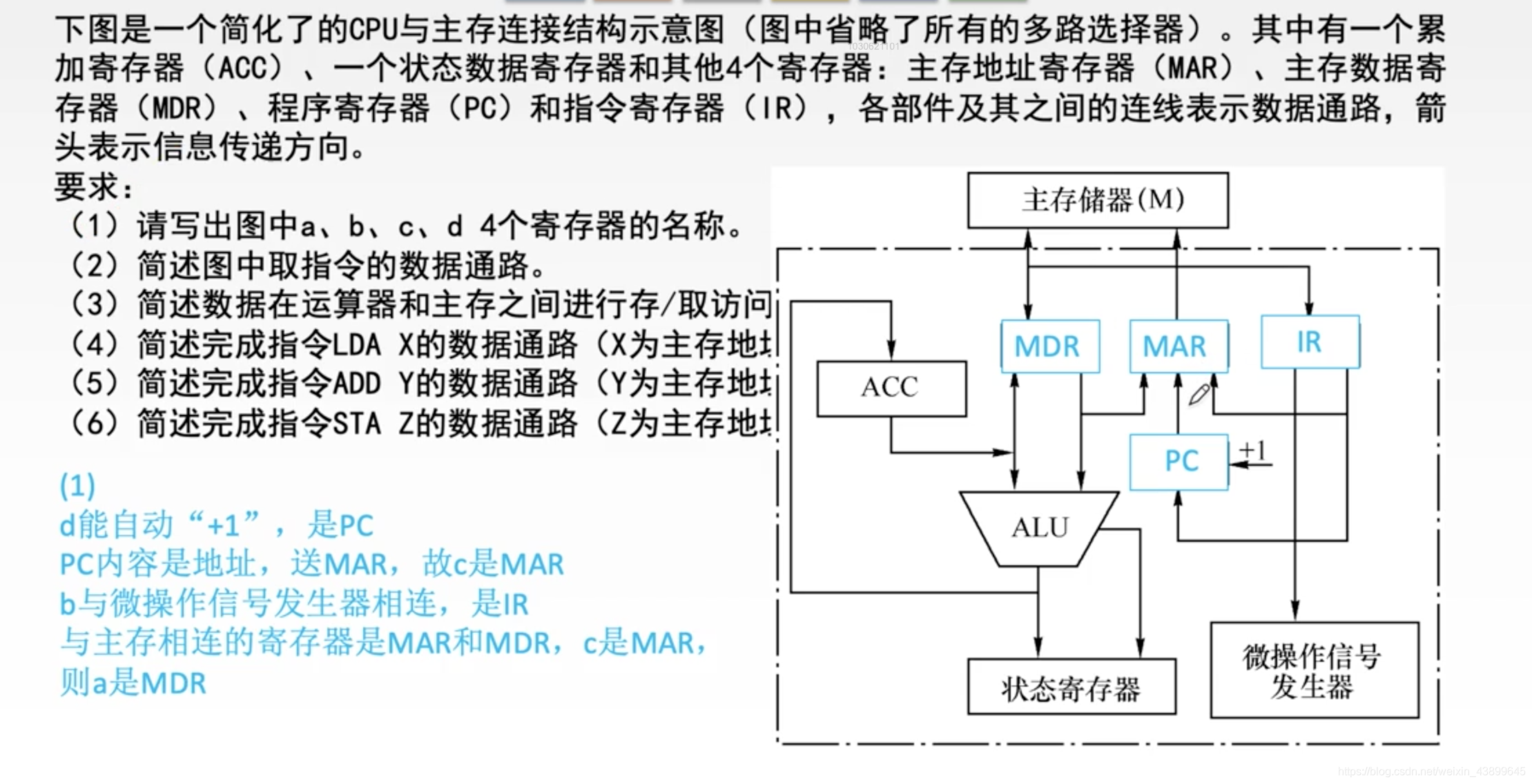

数据通路（大题热门考点）

在这里插入图片描述

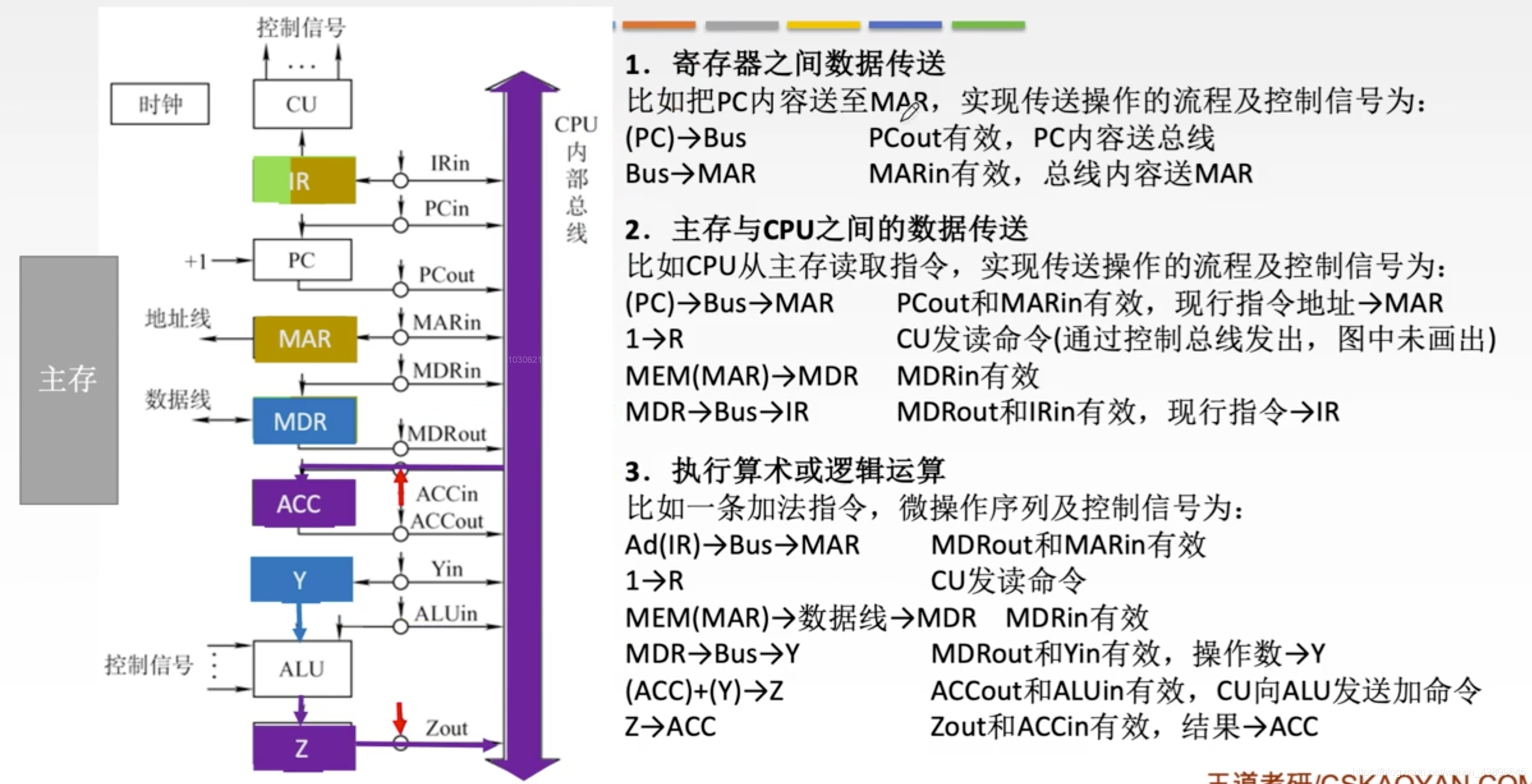

单总线

在这里插入图片描述

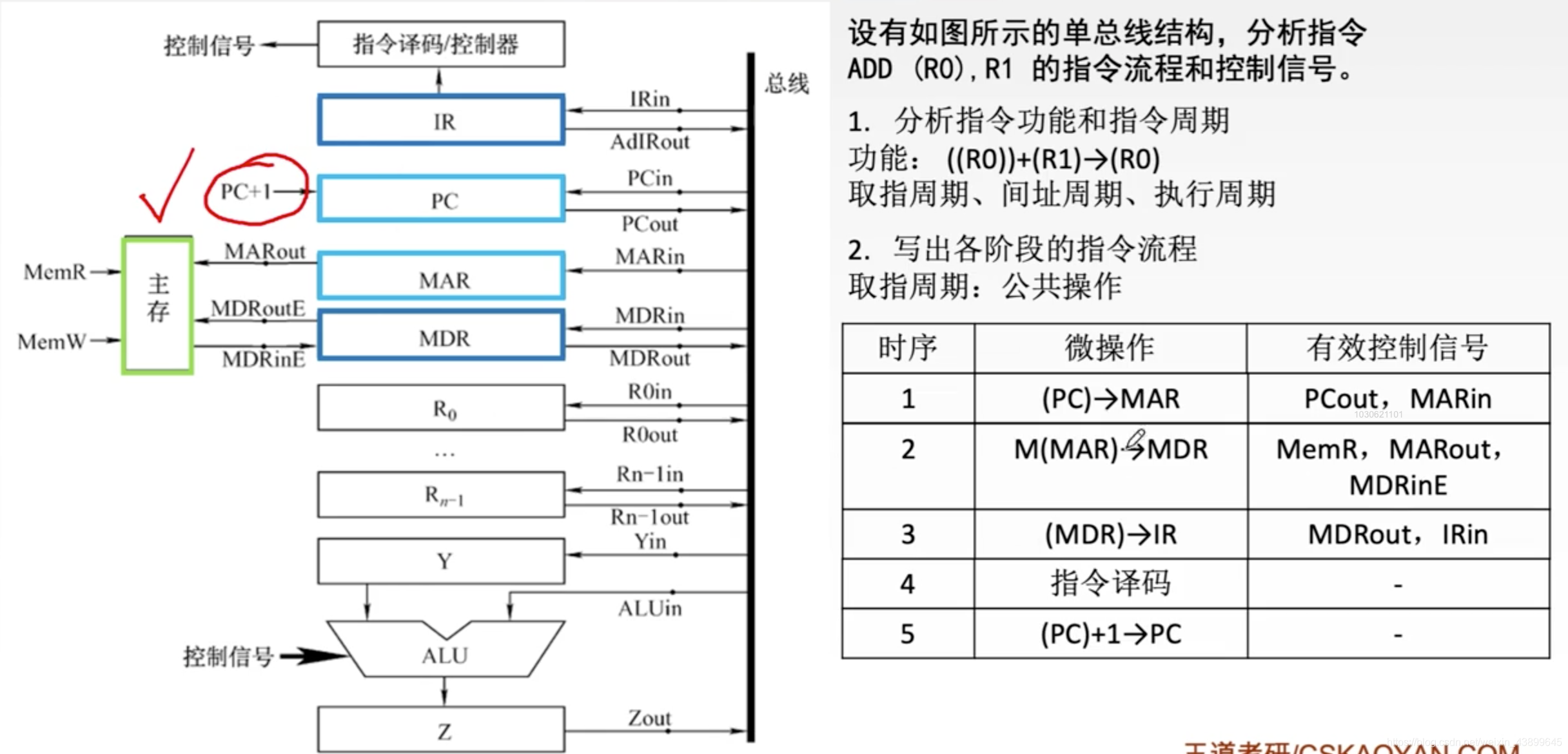

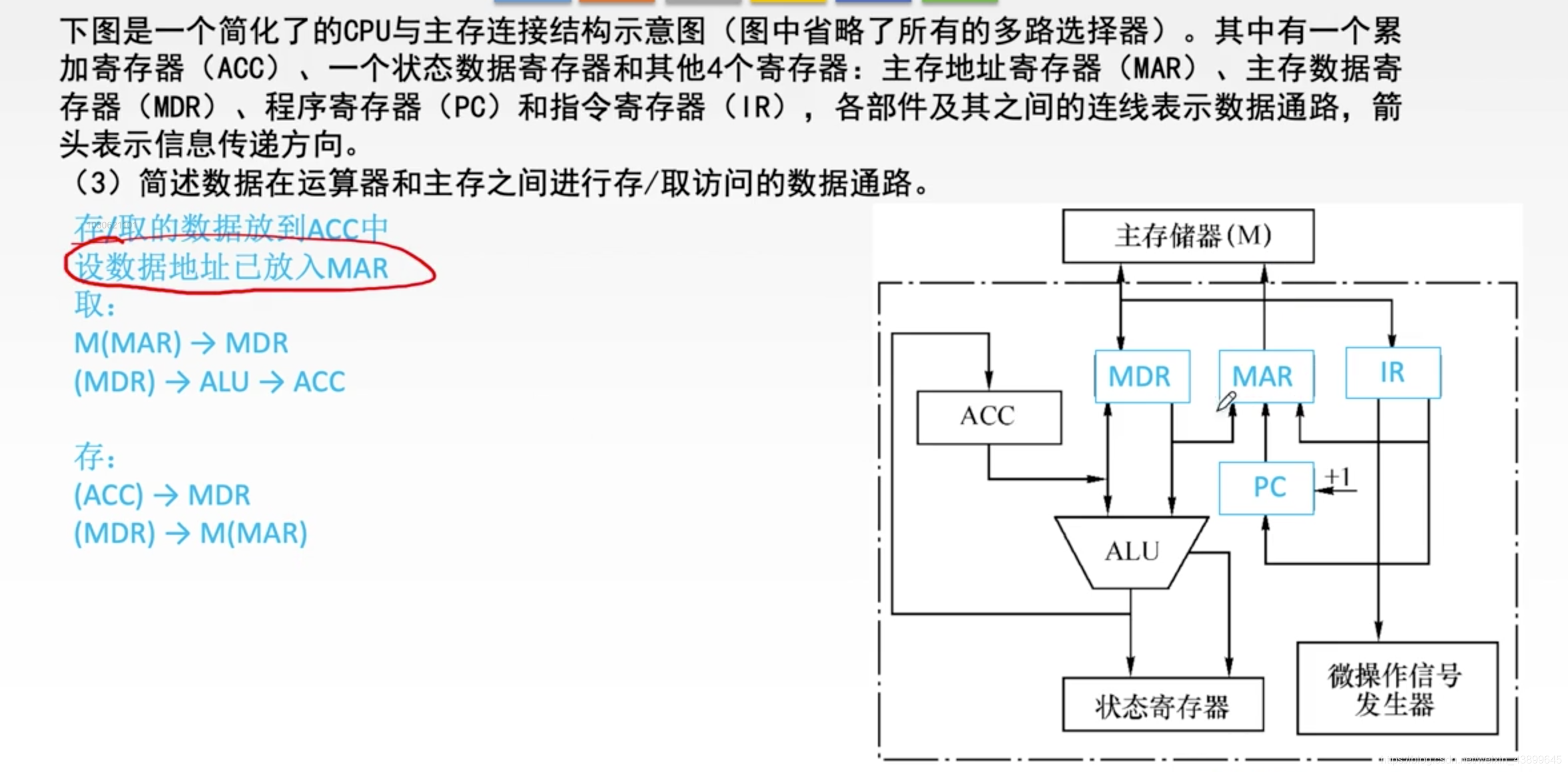

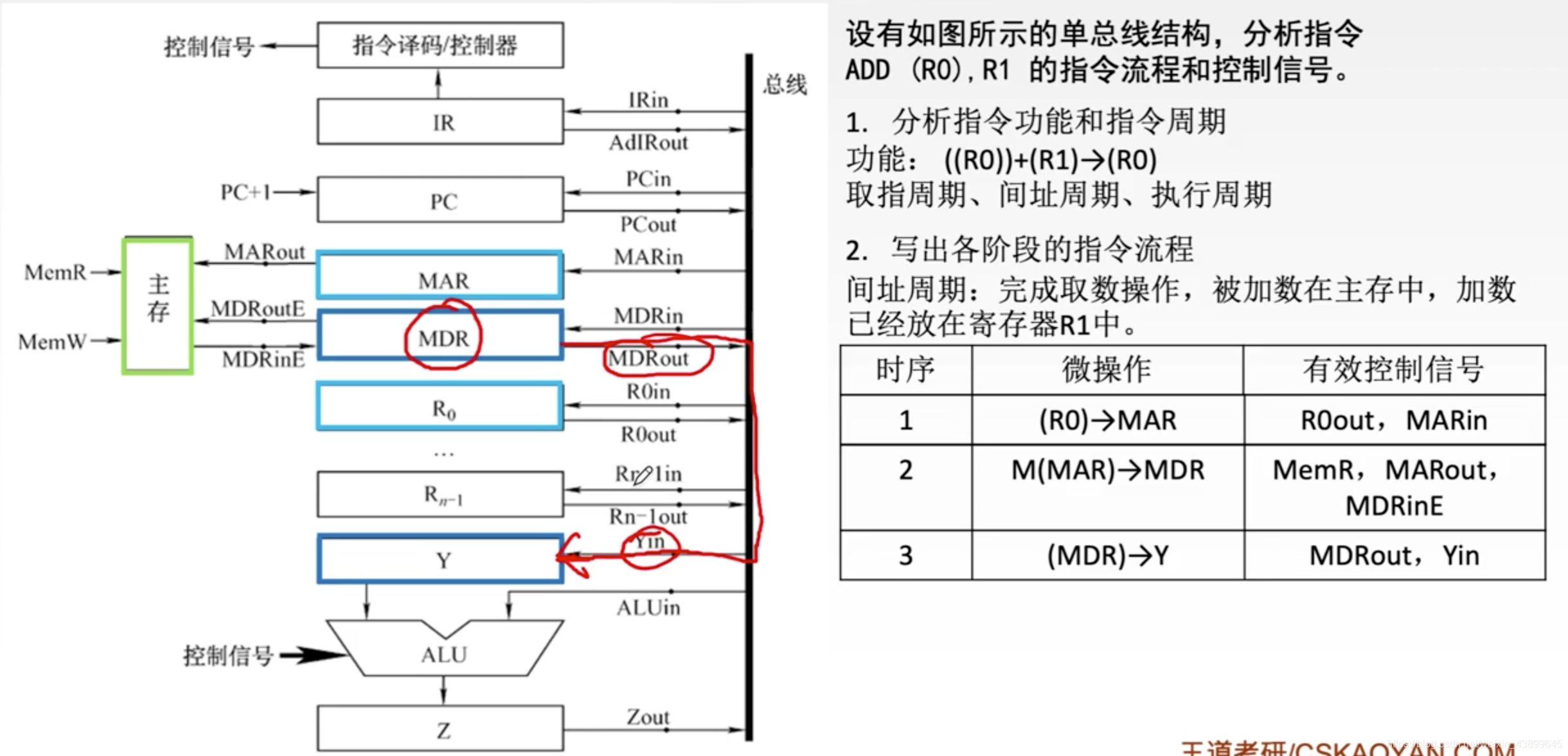

单总线例题

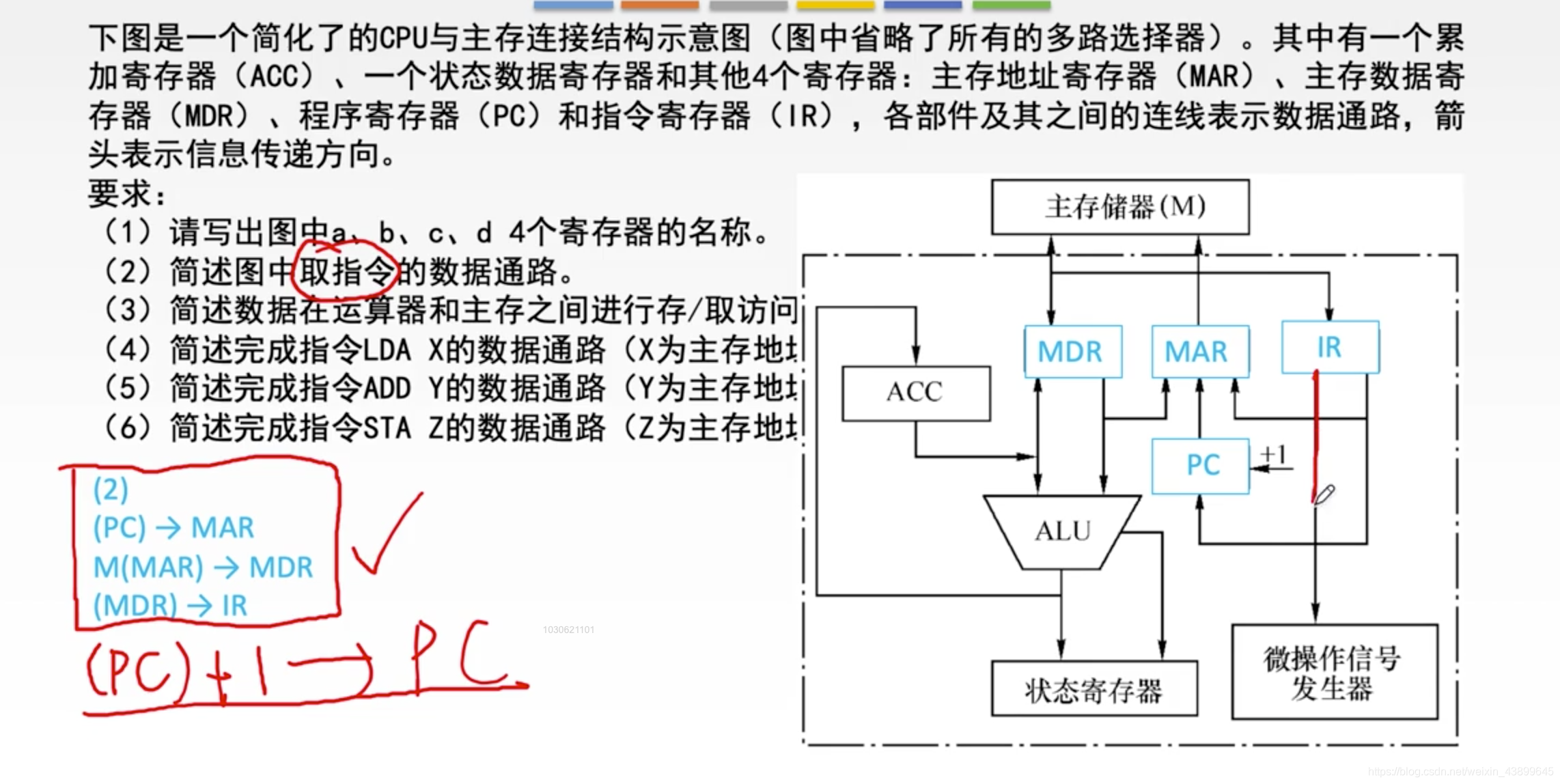

取指阶段
在这里插入图片描述
间址阶段

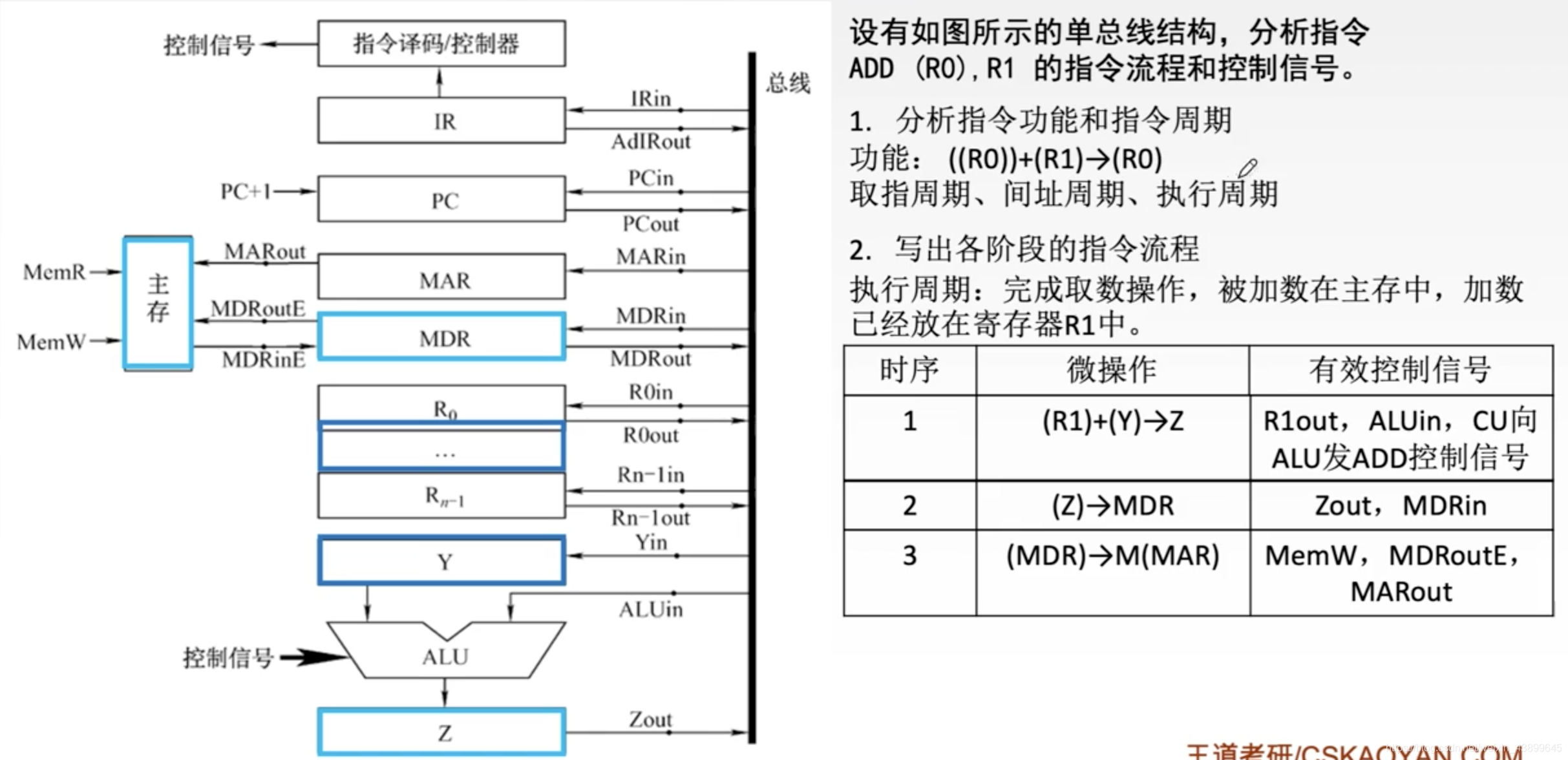

执行阶段

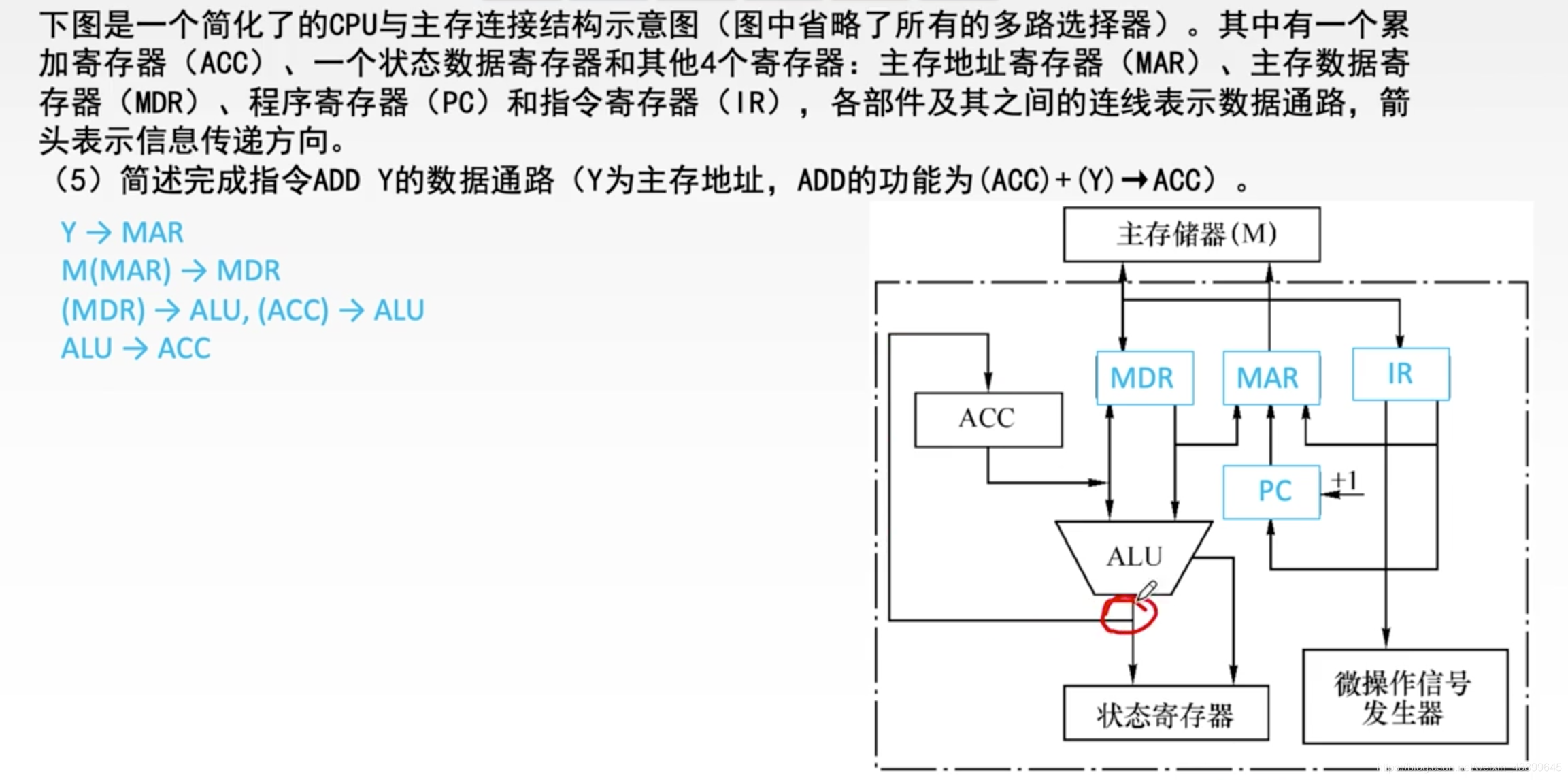

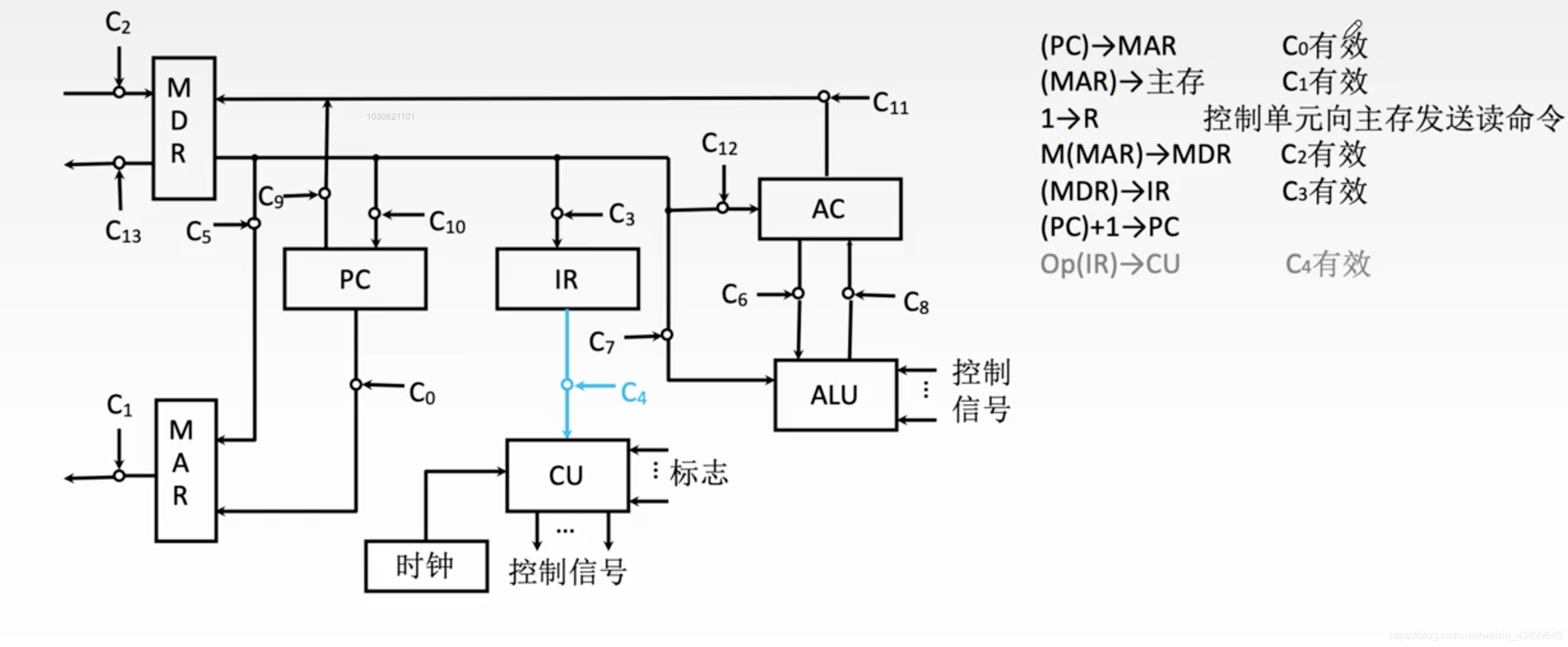

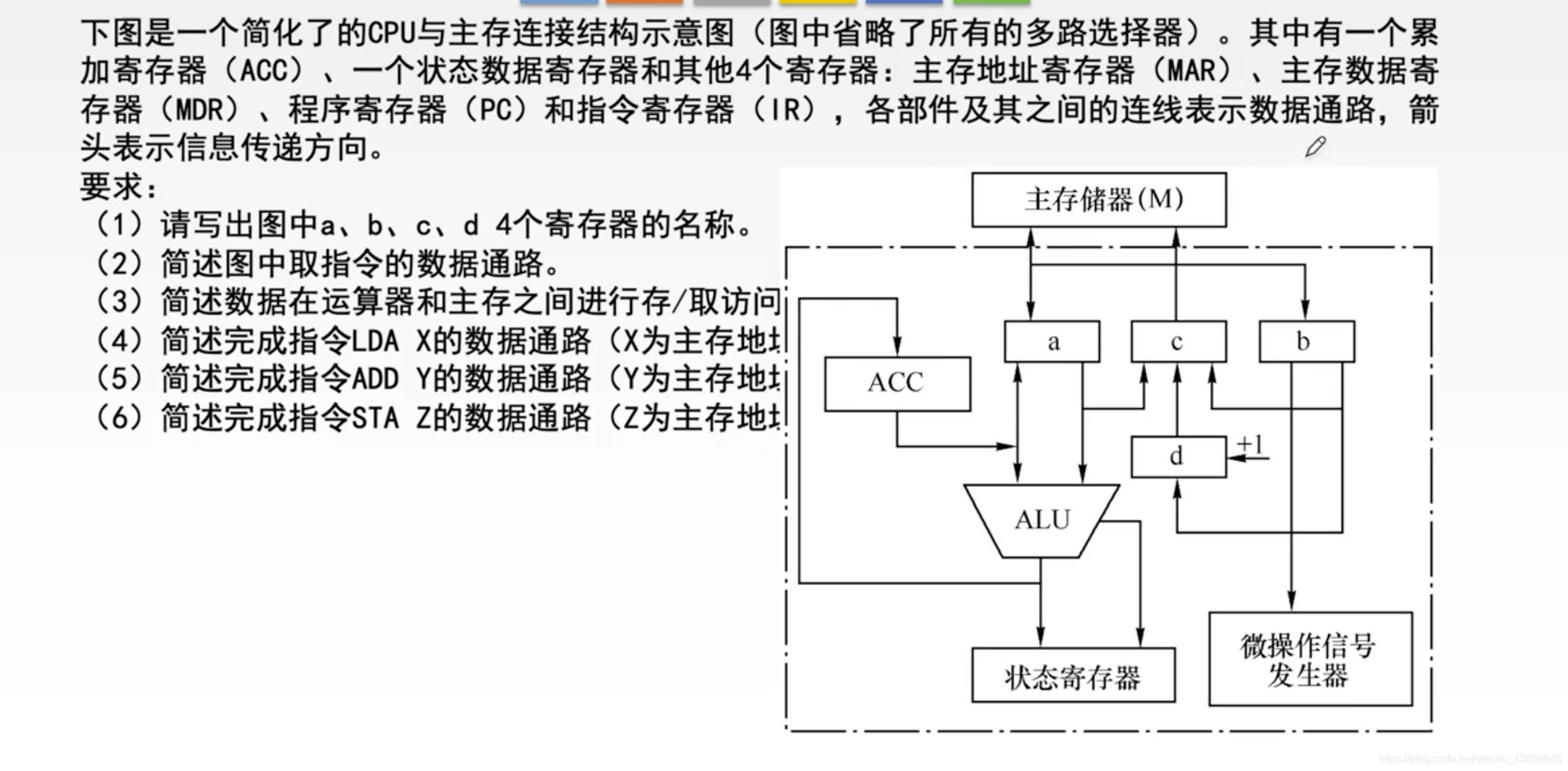

专用数据通路

在这里插入图片描述

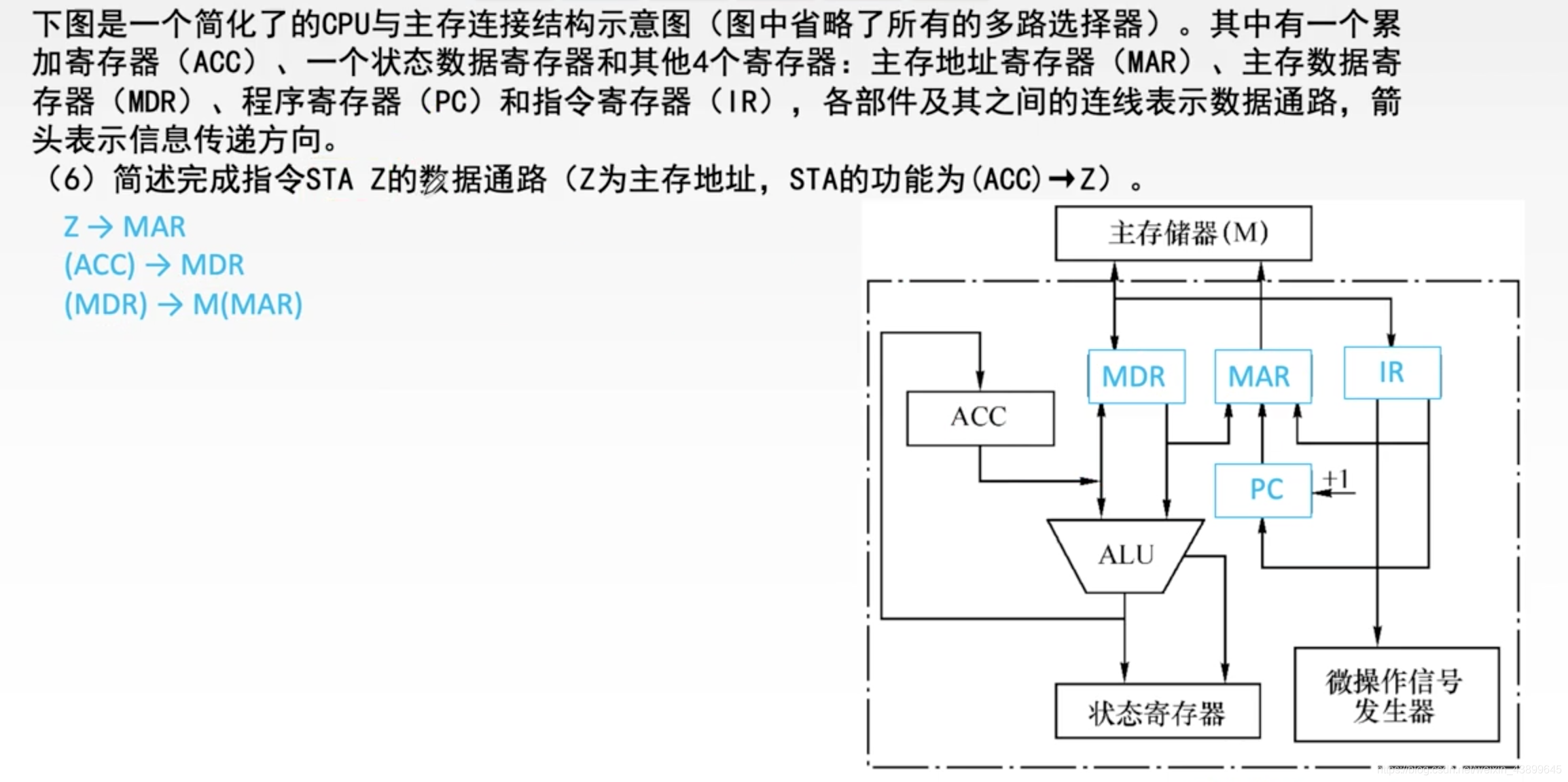

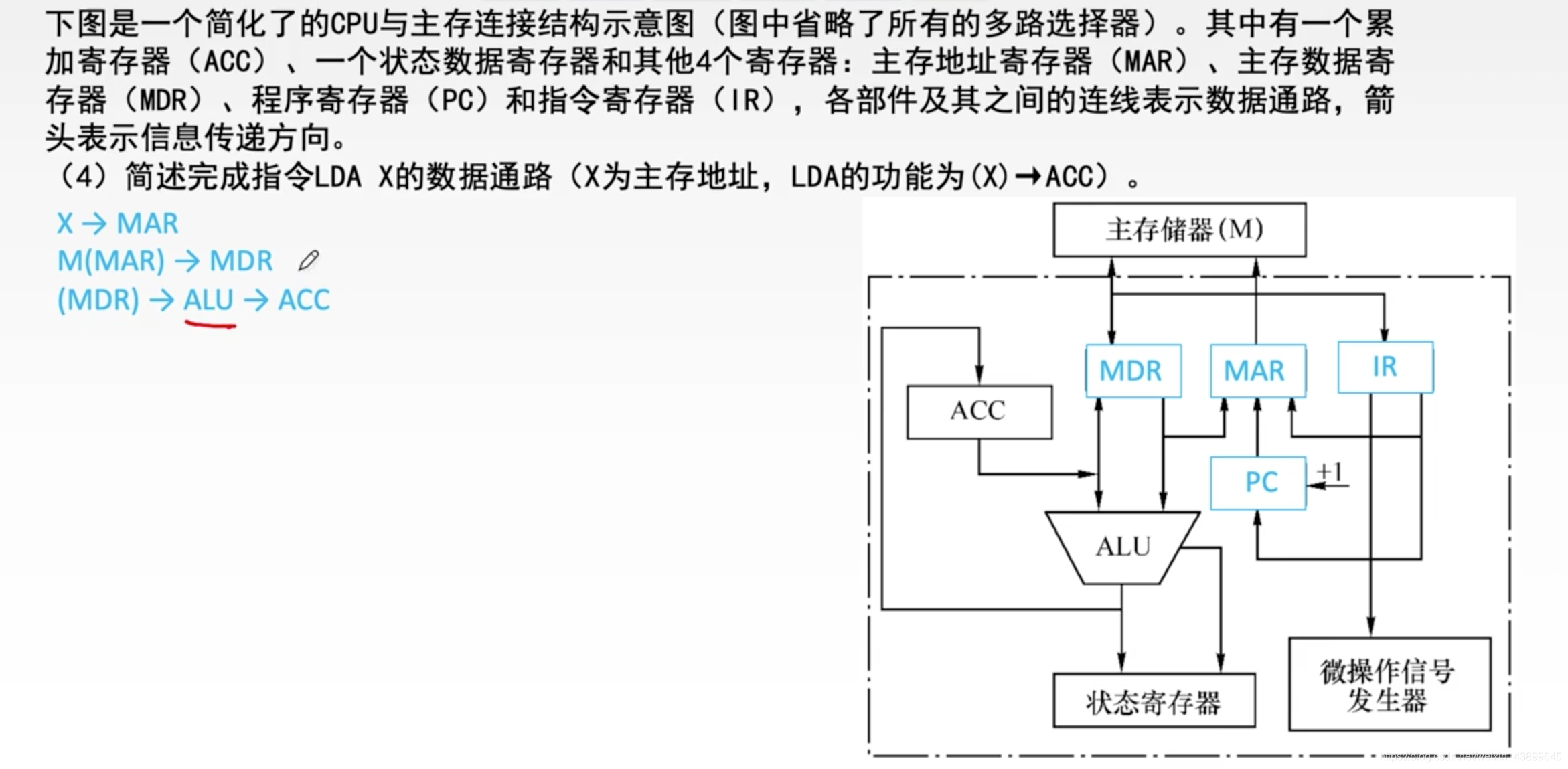

专用数据通路例题

在这里插入图片描述

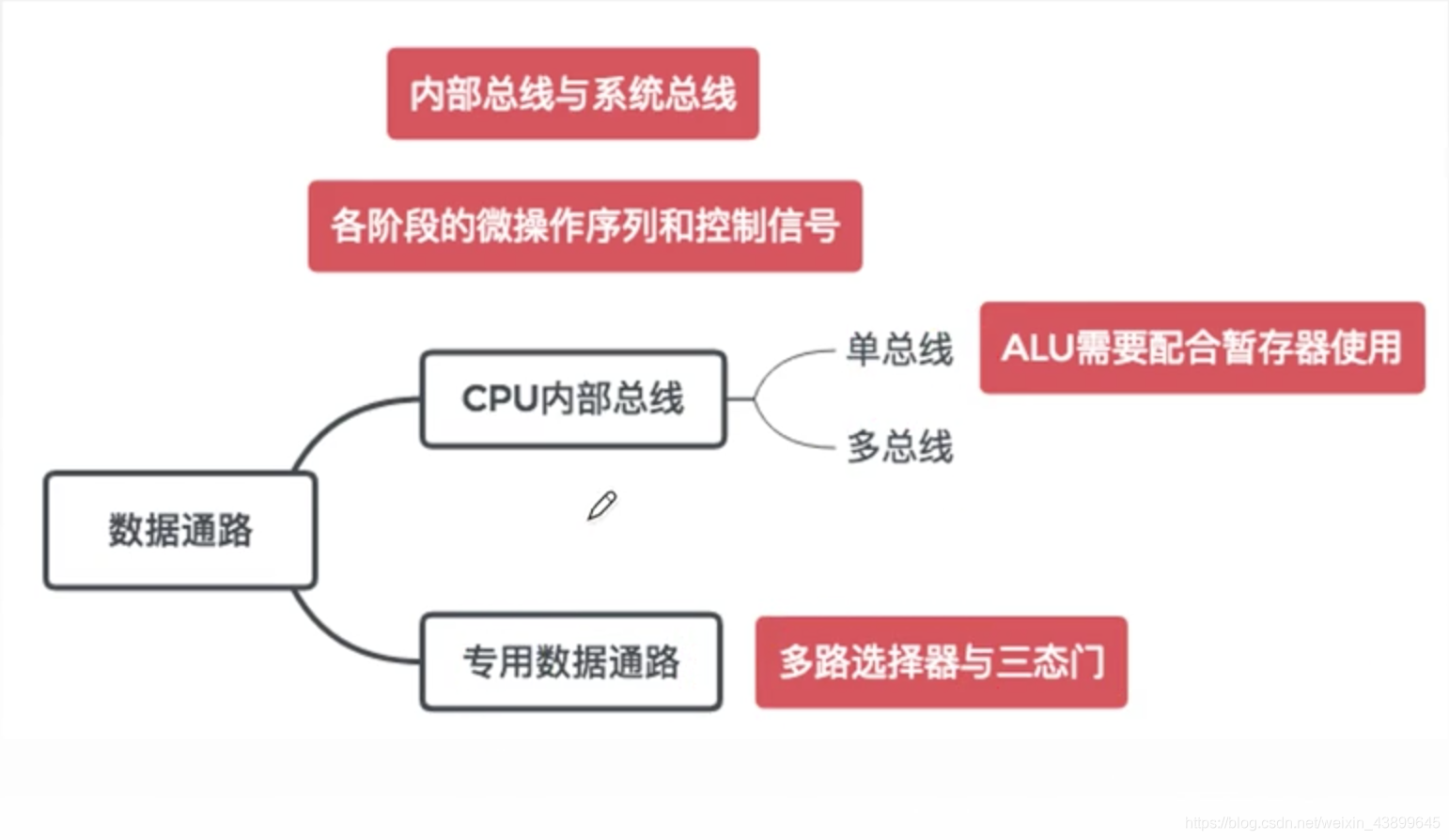

总结

在这里插入图片描述

真题

单周期处理器中所有的指令周期为一个时钟周期，不可以才用单总线结构数据通路，在指令执行的过程中控制信号不变。
