内存的物理机制和逻辑模型

物理机制

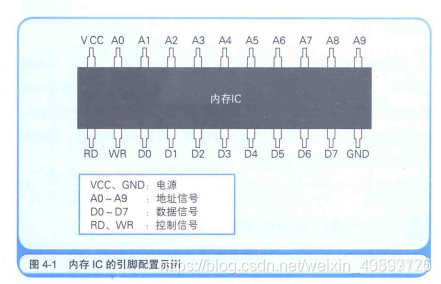

上图中：

• VCC和GND是电源
• A0 ~ A9是地址信号的引脚
• D0 ~ D7是数据信号的引脚
• RD和WR是控制信号的引脚。

将电源连接到VCC和GND后，就可以给其他引脚传递比如0或者1这样的信号。大多数情况下，+5V的直流电表示1，0V表示0。

数据信号引脚有八个，表示一次可以输入输出8位（=1字节）的数据。此为，地址信号引脚有十个，表示可以指定0000000000 ~ 1111111111共1024个地址。而地址表示存储数据的场所，因此可以得出这个内存IC可以存储1024个1字节的数据。

向内存写数据时：给VCC和GND接入电源，并使用A0 ~ A9的地址信号指定数据的存储场所，然后再把数据的值输入给D0 ~ D7的数据信号，并把WR(write的简写)的信号设为1。

从内存读数据时则把RD设为1，像WR和RD这种的称为控制信号。

---

逻辑模型

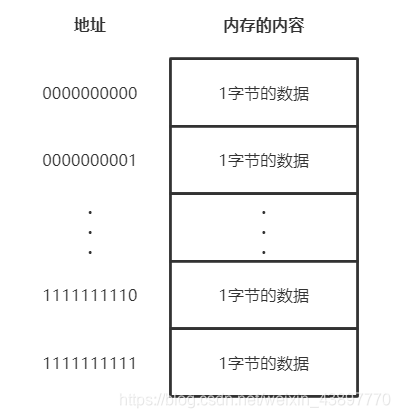

内存的逻辑模型是楼房。在大多数参考书或者教材中，都会使用如下图类似于楼房的图形来表示内存，这样方便于人们理解。

不过，在程序员眼中，还包含着物理内存不存在的概念，那就是数据类型。编程语言中的数据类型表示存储的是何种类型的数据。从内存看，就是占用的内存大小（占有的内存数）的意思。
