51单片机最小系统原理分析

• 51单片机组成+各个元器件作用

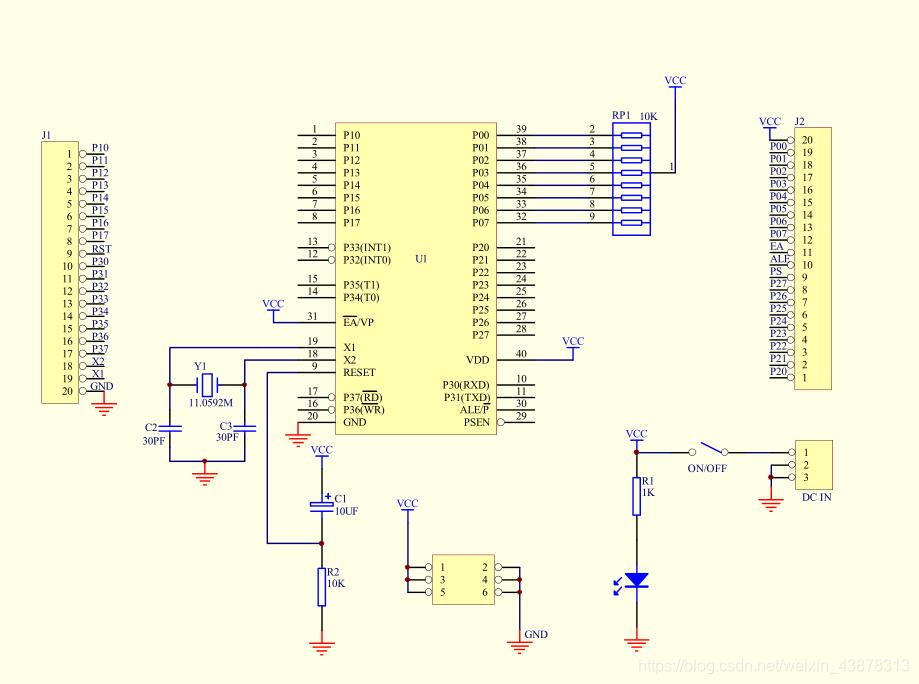

51单片机最小系统主要由时钟电路，复位电路和供电电路组成。图如下所示：

1.时钟电路
时钟电路的作用在于给系统提供时钟信号。
如上图所示，时钟电路由Y1,C2,C3三个元器件组成，分别为11.05902晶振和两个30pf的电容。至于为什么如此取值呢，通过查找资料，可知大致的原因如下所示：
1）晶振取值 晶振可以选用不同的参数，常见的由12MHz和11.0592MHz这两种，前者适合要求定时器延时较为精准的场合，后者适用于要求串口通信的场合。
众所周知，单片机中，一个机器周期=6个状态周期=12个时钟周期（即晶振的振荡周期）。
PS：
【
机器周期：单片机完成一个完整的具有一定功能的动作所需要的时钟周期
状态周期：单片机芯片从一个状态转移到另一个状态所需的时钟周期
振荡周期：振荡现象重复出现的时间间隔。晶振的振荡频率表示1s振荡多少次，以12Mhz为例，即1s振荡12M次。因此振荡周期为1/12M
】
由上知所列举晶振的振荡频率为12Mhz或11.0592Mhz。而由于时钟周期=1/振荡周期。
可得下表

晶振振荡频率/Mhz	时钟周期/us
