计算机视觉理论笔记 (9) - 图像分割 (Image Segmentation)

总览

图像分割目的：将属于同一对象的像素分组到一起。

分割被定义为将图像分解为分段(segments)，区域(region)或者对象(object)的过程：

• 在使用分割输出的环境中，分割是有意义的。
• 当应用程序中的兴趣部分(segments of interest)已经被分割出来时，程序停止。
• 区域分割 (region segmentation) vs 语义分割 (segmentic segmentation)。

分段通常是不重叠 (non-overlapping) 的。
分段中的像素: 通常是具有相似的视觉特性(visual properties)，在空间上相连，属于同一对象。

视觉特性: 可衡量特征，包括像素强度或颜色，边缘，纹理(texture)，运动，深度。

分割方法

1. 基于轮廓 (contour-based): 也成为基于边缘，检测线段之间的边缘并线段的闭合轮廓(closed contours)。
2. 基于聚类 (clustering-based): 阈值化。将具有相似视觉特性的所有像素组合在一起。
3. 边缘/轮廓 和 聚类的结合。
4. 基于深度学习进行分割。

基于聚类的图像分割 (Clustering-based Image Segmentation)

将像素分组为K个簇，如：

• 簇内的像素比与其他簇的像素具有更多相似性。
• 不考虑空间连通性(spatial connectivity)。

不同的簇化策略(grouping strategies)

1. 阈值化(thresholding): 若特征能被认为是一组独立的标量。
2. 聚集集群(agglomerative clustering): 从单独的簇中的每个点开始，在每次迭代中，合并两个“最近”的簇。
3. 分裂集群(Divisive Clustering): 首先将所有的点分组到一个大的簇中。在每次迭代时，拆分“最大”的簇。

阈值化

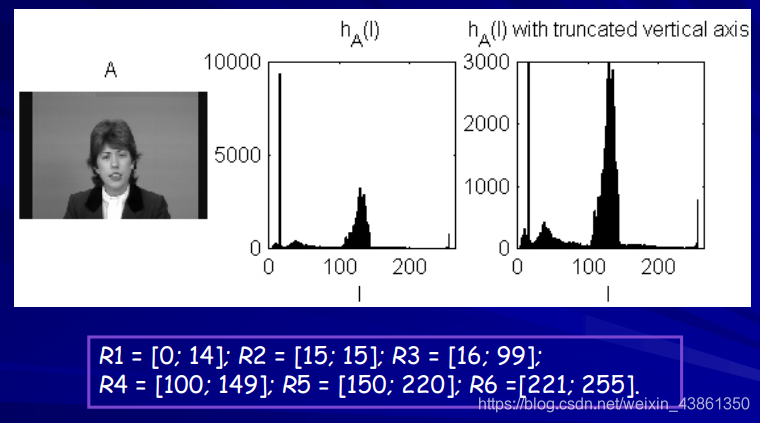

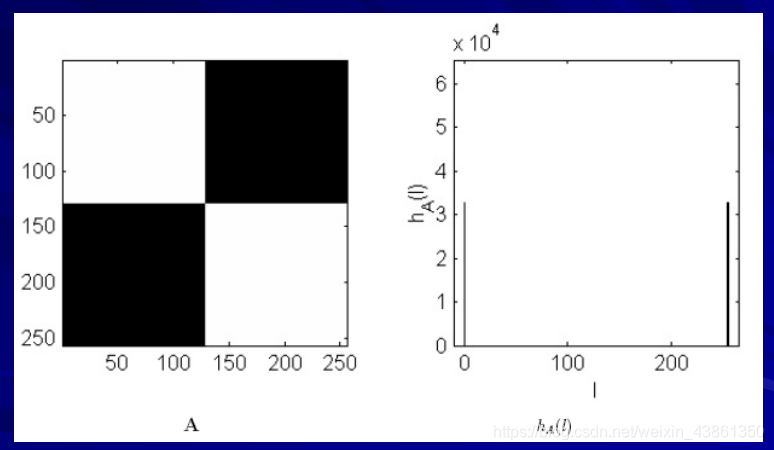

下图左边图像 250 x 250，由黑色(0)和白色(255)组成。右边是像素直方图，可以看到白点和黑点的总数差不多，都在30000以上。

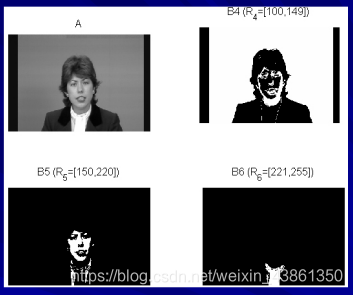

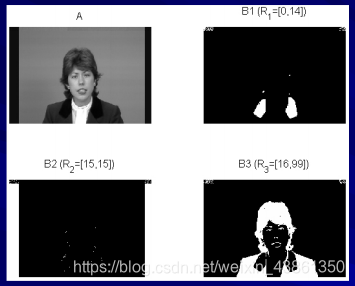

如图 R1~R6 为所选阈值。

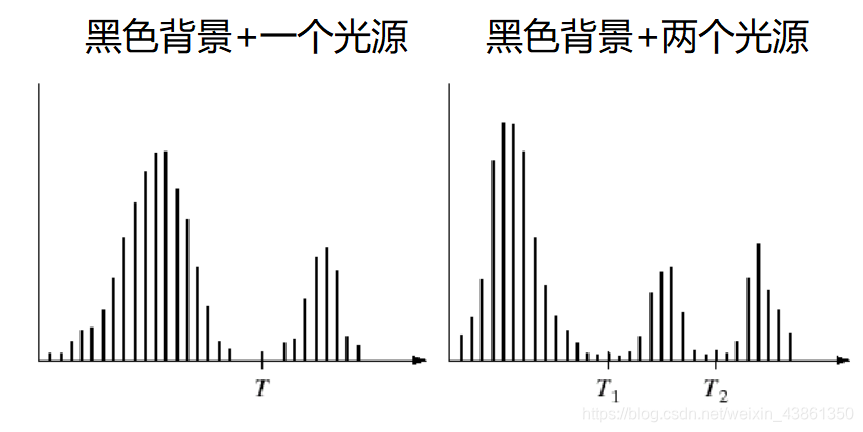

阈值的选择是一个广泛研究的问题。没有最佳的解决方案(optimal solution)。基于直方图的方法(Histogram based approaches): 互动性阈值(Interactive threshold) ，可以通过直观观察直方图确定阈值。当然，我们希望整个过程自动化，因此可以使用启发式(Heuristic)方法。最小化方法(Minimisation methods): Otsu’s method。

启发式方法

1. 选择初始估计的T值 (最大和最小灰度值的中间值)
2. 将像素根据其像素强度 分类到 强度大于T的簇G1 以及 强度小于T的簇G2中。
3. 计算两个组平均的μ1和μ2。
4. 接着，获得新的T = 1/2(μ1 + μ2)
5. 如果新的T和旧的T差别还很大，则返回步骤 2 再次进行。

Otsu’s method

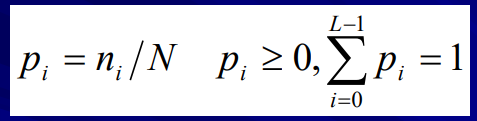

1. 计算归一化的直方图

2. 选择阈值k，将像素点分为C0和C1。μi 指 Ci 的 平均值，其中 i = 0, 1。

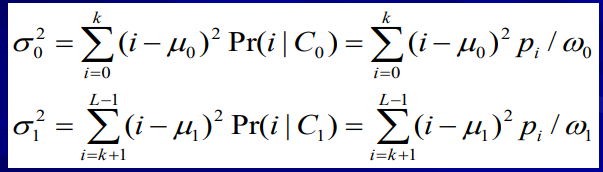

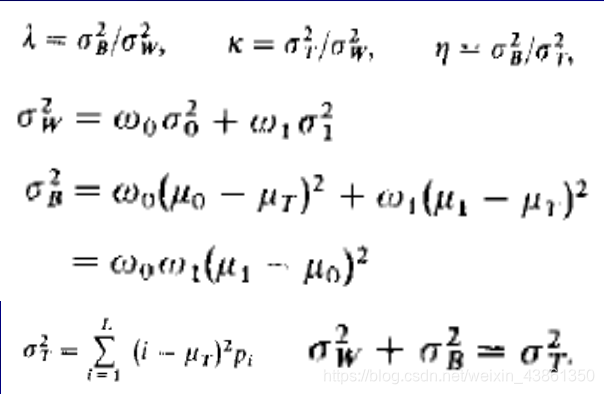

3. 验证方法，计算类内方差(within-class variance σ²W)或类间方差(between-class variance σ²B)

4. 从阈值k = 0开始运行到阈值k = 255，选择能让类内方差最小以及类间方差最大化的k值。


注：Otsu’s方法仅限于两个簇或者一个阈值的情况。

数据聚类算法

K-means 聚化算法

K-means算法详解

K-medoids算法：与K-mean类似，仅聚类中心无法通过平均来计算。其中，每个簇的“中心”是该簇中位于最中心的点(即与其他点平均距离最小的点)。

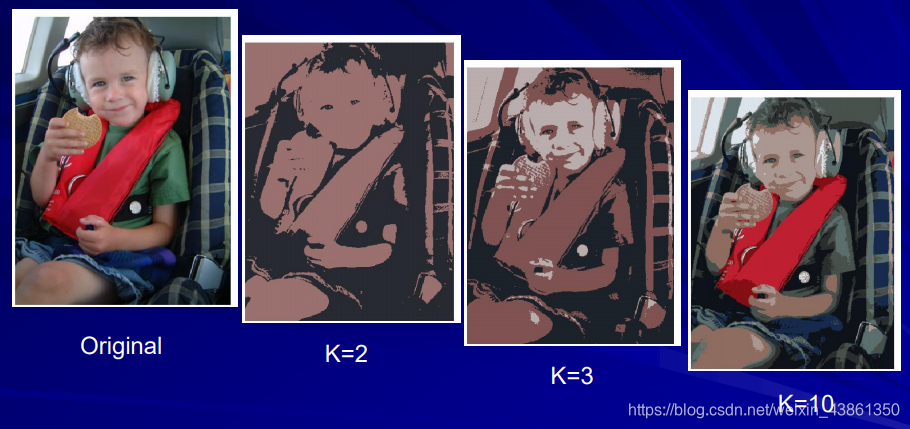

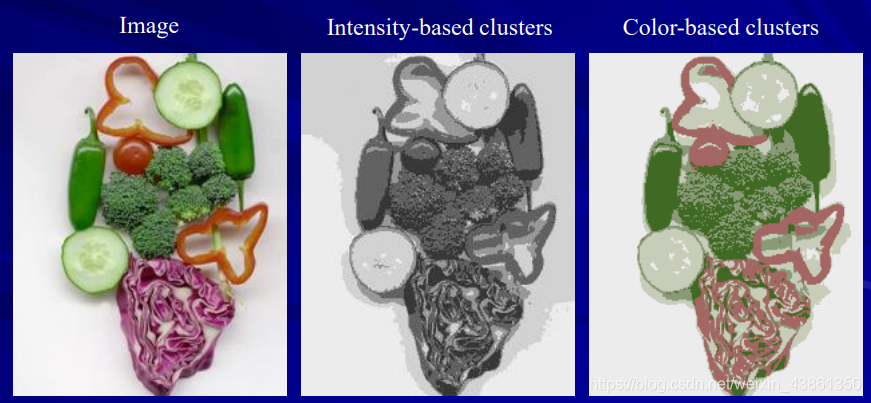

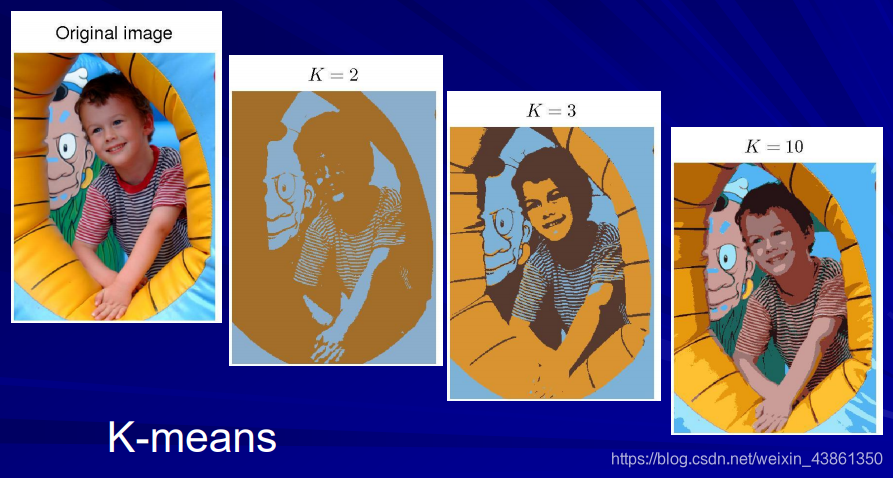

基于强度或者颜色的K-mean聚类，簇不必在空间上保持连贯 (spatially coherent)。

基于(r, g, b, x, y)值的聚类可以增强空间一致性(spatial coherent)。

优点

简单又快速，且能够收敛到误差函数(error function)的局部最小值。

缺点

需要自行选择k值。对初始值敏感。对异常值 (outliars) 敏感。且其倾向于找"球形"簇(spherical clusters)。

均值移动分割 (Mean Shift Segmentation)

先进且通用的基于聚类的分割技术。‘

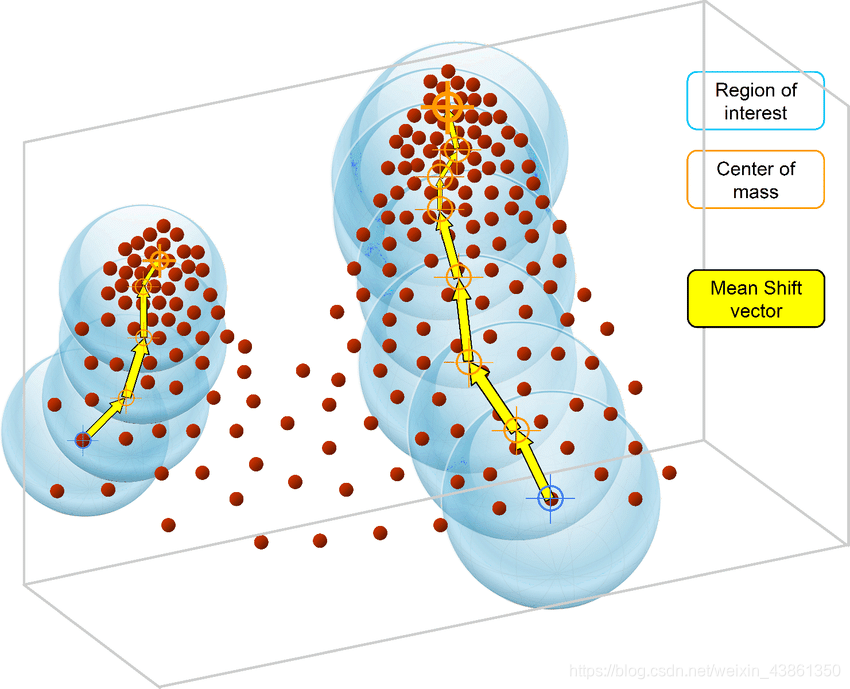

均值移动分割算法寻求给定分布的密度的众数(mode)或局部最大值(local maximum)。

• 选择搜索窗口 search window (宽度和位置)
• 计算搜索窗口中数据的平均值。
• 将搜索窗口居中于新的平均位置 (mean location)。
• 重复直到收敛。

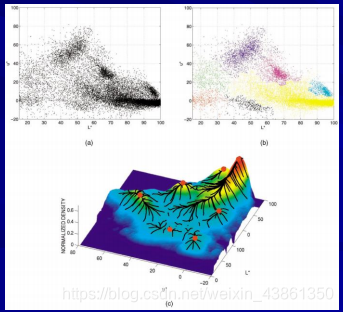

  簇：在模式吸引力盆(attraction basin of a mode)中的所有数据点。
  吸引力盆地 (attraction basin)：所有轨迹(trajectories)都通向同一模式的区域

1. 查找特征 (颜色，梯度，纹理等)
2. 在各个像素位置初始化窗口。
3. 对每个窗口执行均值移动直到收敛。
4. 合并具有相同"峰值"或模式的窗口。


优点

• 不假设球形簇。
• 仅需要选择一个参数 - 窗口大小(window size)。
• 查找可变数量的模式(variable number of mode)。
• 对异常值的稳健性。

缺点

• 输出取决于窗口大小。
• 计算昂贵。
• 在特征空间的维度(dimension of feature space)上无法很好地缩放。

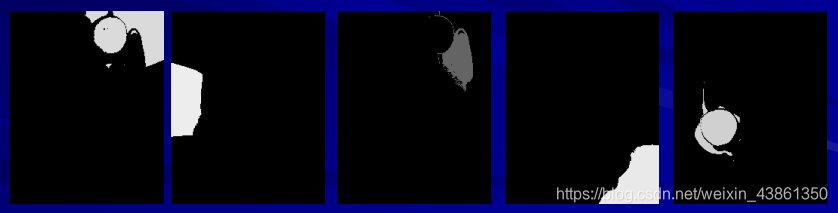

其他分割方法

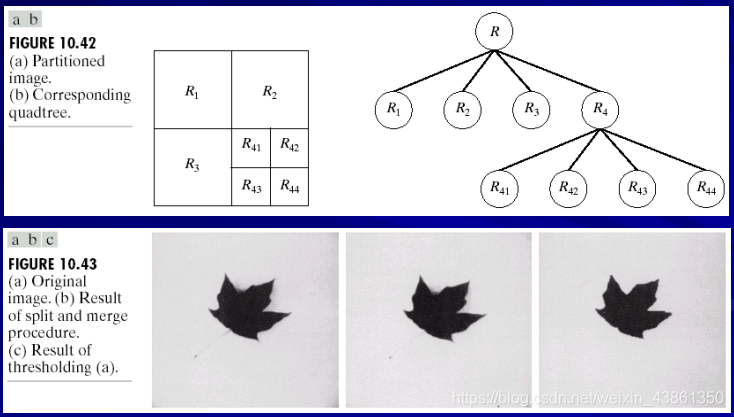

基于区域方法: 拆分和合并(region-based method: split and merge)

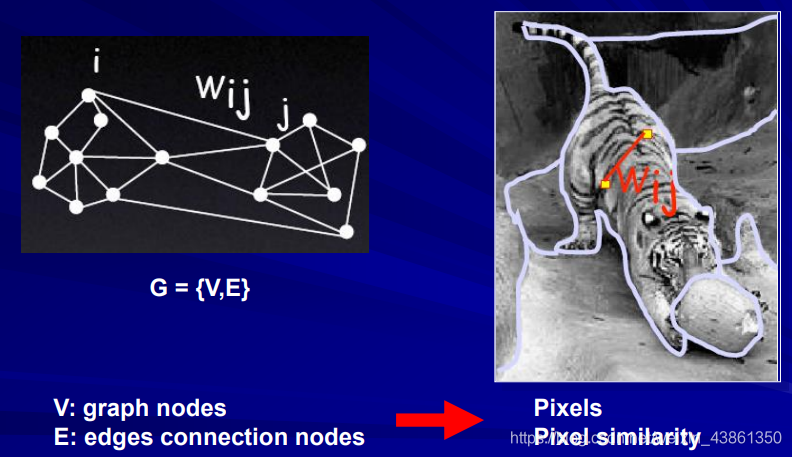

基于图的方法：NCut (Graph-based Method)

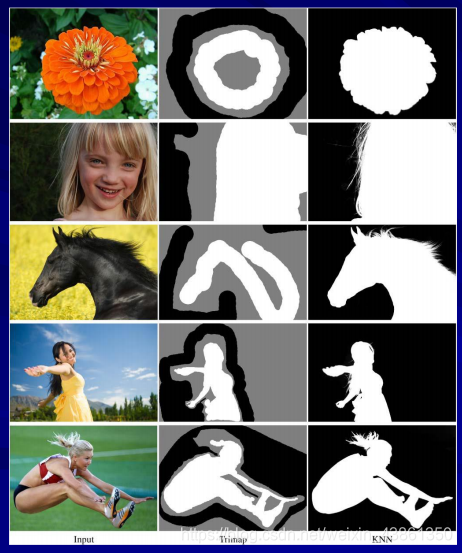

图像遮罩 (Image Matting)

语义分割 (Semantic Segmentation)

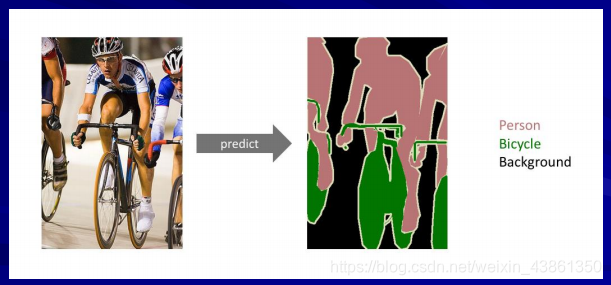

语义分割将图像的像素分为语义上有意义的对象 (semantically meaningful objects) 的过程。其将每个像素与类别或语义标签 semantic label (例如 花，人，道路，天空，海洋或汽车等)相关联。

实例分割 (Instance Segmentation)

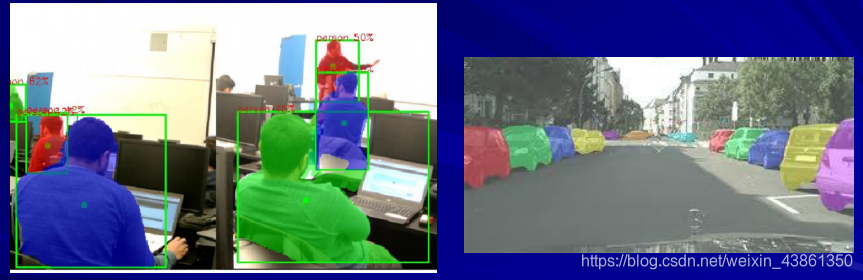

对感兴趣对象的像素进行分类和定位的过程。

图像分割后期处理 (Post Processing for Image Segmentation)

1. 二元形态学过滤 (Binary Morphological Filters)
2. 多数投票 (Majority voting): 看分类后标签附近的其他标签，若都为同一个数，则当前标签也被改成这个数 (5 x 5, 7 x 7的区域)。

这些后期处理都用于降噪。
