这两天学习工作流，网上找了很多资料但是或多或少有一定的差异，不是时间太久就是信息不完善，因此我寻思着一直找别人的不如自己来写一篇基本入门。所有的流程操作大致都是如此，在多租户情况下，需要对所有用户的权限进行控制，然后通过身份验证进行流程操作。自习阅读activit工作流的日志记录，不难发现，每一步操作都涉及到了多了多表的同步更新，原理不难，总要的是去理解这个思想。

简介

Activiti项目是一项新的基于Apache许可的开源BPM平台，从基础开始构建，旨在提供支持新的BPMN 2.0标准，包括支持对象管理组（OMG），面对新技术的机遇，诸如互操作性和云架构，提供技术实现。

数据库相关

activit为我们提供了25张表，每张表对应了不同的功能作用。

Activiti数据库支持：

Activiti的后台是有数据库的支持，所有的表都以ACT_开头。第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。

ACT_RE_*: 'RE’表示repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。

ACT_RU_*: 'RU’表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。

ACT_ID_*: 'ID’表示identity。这些表包含身份信息，比如用户，组等等。

ACT_HI_*: 'HI’表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。

ACT_GE_*: 通用数据，用于不同场景下，如存放资源文件。

表结构操作：

1：资源库流程规则表

act_re_deployment 部署信息表
act_re_model 流程设计模型部署表
act_re_procdef 流程定义数据表

2：运行时数据库表

act_ru_execution 运行时流程执行实例表
act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
act_ru_task 运行时任务节点表
act_ru_variable 运行时流程变量数据表

3：历史数据库表

act_hi_actinst 历史节点表
act_hi_attachment 历史附件表
act_hi_comment 历史意见表
act_hi_identitylink 历史流程人员表
act_hi_detail 历史详情表，提供历史变量的查询
act_hi_procinst 历史流程实例表
act_hi_taskinst 历史任务实例表
act_hi_varinst 历史变量表

4：组织机构表

act_id_group 用户组信息表
act_id_info 用户扩展信息表
act_id_membership 用户与用户组对应信息表
act_id_user 用户信息表

这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足

5：通用数据表

act_ge_bytearray 二进制数据表
act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，

整合SpringBoot

自己在整合时候一步一步填的坑，有兴趣的小伙伴可以看看。保证让你成功入门。

环境配置

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>cn.fyyice</groupId>
    <artifactId>activiti</artifactId>
    <version>1.0-SNAPSHOT</version>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.1.0.RELEASE</version>
    </parent>

    <!-- activiti 的相关包 mysql的驱动包 mybatis log4j 数据库链接池-->
    <properties>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.0.0.Beta1</activiti.version>
        <project.build.soureEnconding>UTF-8</project.build.soureEnconding>
    </properties>
    <dependencies>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- activiti 云支持 -->
        <dependency>
            <groupId>org.activiti.cloud</groupId>
            <artifactId>activiti-cloud-services-api</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- mysql驱动 -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.20</version>
        </dependency>

        <!-- mybatis -->
        <dependency>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
            <version>3.4.5</version>
        </dependency>
        <!-- 链接池 -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>1.4</version>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.12</version>
        </dependency>

        <dependency>
            <groupId>commons-io</groupId>
            <artifactId>commons-io</artifactId>
            <version>2.6</version>
        </dependency>
    </dependencies>
</project>

application.yml

这里数据库版本根据自己的装的版本号进行相关配置，没有强制要求

spring:
  datasource:
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://127.0.0.1:3306/activiti?useUnicode=true&characterEncoding=utf8&zeroDateTimeBehavior=convertToNull&useSSL=true&serverTimezone=GMT%2B8
    username: root
    password: root
  activiti:
    #1.flase： 默认值。activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常
    #2.true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建
    #3.create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）
    #4.drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）
    database-schema-update: true
    #检测历史表是否存在 activiti7默认没有开启数据库历史记录 启动数据库历史记录
    db-history-used: true
    #记录历史等级 可配置的历史级别有none, activity, audit, full
    history-level: full
    #校验流程文件，默认校验resources下的processes文件夹里的流程文件
    check-process-definitions: false

activit.cfg.xml

activit策略，可以调用相关方法自动生成数据库

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">


    <!--dbcp链接池-->
    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">

        <property name="driverClassName" value="com.mysql.jdbc.Driver"/>
        <property name="url" value="jdbc:mysql:///activiti"/>
        <property name="username" value="root"/>
        <property name="password" value="root"/>
        <property name="maxActive" value="3"/>
        <property name="maxIdle" value="1"/>
    </bean>

    <!--在默认方式下 bean的id  固定为 processEngineConfiguration-->
    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!--配置数据库相关的信息-->
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
        <property name="jdbcUrl" value="jdbc:mysql://activiti"/>
        <property name="jdbcUsername" value="root"/>
        <property name="jdbcPassword" value="root"/>
        <!--直接引用上面配置的链接池-->
        <property name="dataSource" ref="dataSource"/>
        <!--actviti数据库表在生成时的策略
        true - 如果数据库中已经存在相应的表，那么直接使用，
               如果不存在，那么会创建-->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

实例

这里所有的编码都是在测试环境下进行的@Test

1.自动生成数据库表

 @org.junit.Test
    public void createDB(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        System.out.println(processEngine);
    }

概述

getDefaultProcessEngine方法会传入一个default的processEngineName进入到方法中。通过isInitialized判断配置文件中的数据库表是否存在，如果存在，则返回一个activit工作流引擎，如果没有则初始化，自动策略，根据resources = classLoader.getResources(“activiti.cfg.xml”);中的相关配置信息进行初始化。

    public static ProcessEngine getProcessEngine(String processEngineName) {
        if (!isInitialized()) {
            init();
        }
        return (ProcessEngine)processEngines.get(processEngineName);
    }

2.提交一个流程申请

这里我以请假流程进行说明。在加载流程时，我们需要对每一个节点指定对应的执行人。

请假流程： start → 创建请假流程（对应张三） → 小组长审批（对应leader） → 负责人审批（对应boss） → 结束

 @org.junit.Test
    //启动一个流程
    public void get(){
     	//获取工作流引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
     	//加载并实例化流程配置
        Deployment deployment = repositoryService.createDeployment().name("请假申请流程")
                .addClasspathResource("bnmp/myAction.bpmn20.xml")
                .deploy();
        System.out.println("流程id:"+deployment.getId());
        System.out.println("流程名:"+deployment.getName());
        System.out.println("流程key："+deployment.getKey());
        System.out.println("流程Category："+deployment.getCategory());
    }

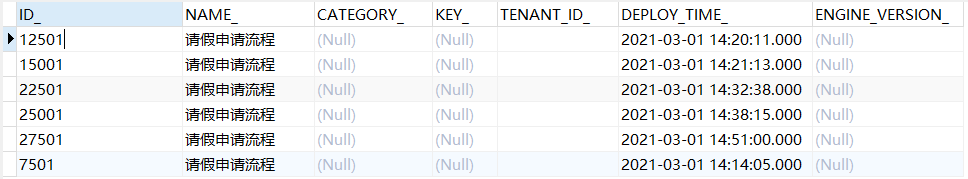

这里在提交过后我们可以看到对应的流程提交记录（对应act_re_deployment表）

踩坑：这里可能会遇到如下

org.activiti.bpmn.exceptions.XMLException: 3 字节的 UTF-8 序列的字节 3 无效。

解决方案：

网上百度了很多，但是几乎没有一个成功，比如改编码格式啊，maven中加入什么配置啊，都没用。说个简单粗暴的，把我们画好的流程图myProccess.bpmn文件复制一个，然后修改为xml文件，打开将其乱码文字修改掉过后就好了。还有一个需要注意的是**.addClasspathResource**文件格式的解析，如果不规范则会导致解析失败

 public static final String[] BPMN_RESOURCE_SUFFIXES = new String[]{"bpmn20.xml", "bpmn"};

3.启动一个流程

在提交流程申请过后，我们需要将这个流程启动。启动的方式有多种，可以更具id、key等，这里以key为例，其他详情大家可以查阅相关api

   @org.junit.Test
    public void start(){
        //创建获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //获取运行器
        RuntimeService runtimeService = processEngine.getRuntimeService();
        //根据id启动流程  这个leaveProccess就是前面提交流程的key
        ProcessInstance instance = runtimeService.startProcessInstanceByKey("leaveProccess");
        System.out.println("流程定义id:"+instance.getProcessDefinitionId());
        System.out.println("流程实例id:"+instance.getId());
        System.out.println("当前活动id:"+instance.getActivityId());
    }

控制台输出：
    流程定义id:leaveProccess:2:27503
	流程实例id:42501
	当前活动id:null

在启动成功后，我们可以通过TaskService对启动的流程进行查看

    @org.junit.Test
    public void findPersonTaskList(){
        //获取流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //获取taskService
        TaskService taskService = processEngine.getTaskService();
        //根据流程key 和 任务负责人 查询任务
        List<Task> taskList = taskService.createTaskQuery()
                .processDefinitionKey("leaveProccess")
                .taskAssignee("zhangsan")
                .list();
        System.out.println(taskList);
        for (Task t: taskList ) {
            System.out.println("流程实例id:"+ t.getProcessDefinitionId());
            System.out.println("任务id:"+  t.getId());
            System.out.println("任务负责人:" + t.getAssignee());
            System.out.println("任务名称:" + t.getName());
        }
    }

控制台输出：
    流程实例id:leaveProccess:2:27503
	任务id:42505
	任务负责人:zhangsan
	任务名称:创建请假流程

4.开始任务

流程启动后，每个节点会对应我们指定的操作者，然后对应的操作者可以对自己当前任务流程进行操作

   //这里就是刚才的张三，我们通过指定流程任务的key和对应人，获取其任务id。调用taskService.complete()方法后相当于完成了当前节点的操作，节点按照顺序传达到下一个人。后面的审批操作同理。
	@org.junit.Test
    public void complete(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

        TaskService taskService = processEngine.getTaskService();
        Task t = taskService.createTaskQuery().processDefinitionKey("leaveProccess")
                .taskAssignee("zhangsan").singleResult();

        taskService.complete(t.getId());
        System.out.println(t.getAssignee()+"已完成审批");
    }

完成节点操作后，再次调用该方法会报出空指针方法，因为该用户已经完成了此节点操作，数据将同步到历史记录中。

java.lang.NullPointerException
	at cn.fyyice.activiti.Test.complete(Test.java:74)
	at sun.reflect.NativeMethodAccessorImpl.invoke0(Native Method)
	at sun.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62)
	at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
	at java.lang.reflect.Method.invoke(Method.java:498)
	at org.junit.runners.model.FrameworkMethod$1.runReflectiveCall(FrameworkMethod.java:50)
	at org.junit.internal.runners.model.ReflectiveCallable.run(ReflectiveCallable.java:12)
	at org.junit.runners.model.FrameworkMethod.invokeExplosively(FrameworkMethod.java:47)
	at org.junit.internal.runners.statements.InvokeMethod.evaluate(InvokeMethod.java:17)
	at org.junit.runners.ParentRunner.runLeaf(ParentRunner.java:325)
	at org.junit.runners.BlockJUnit4ClassRunner.runChild(BlockJUnit4ClassRunner.java:78)
	at org.junit.runners.BlockJUnit4ClassRunner.runChild(BlockJUnit4ClassRunner.java:57)
	at org.junit.runners.ParentRunner$3.run(ParentRunner.java:290)
	at org.junit.runners.ParentRunner$1.schedule(ParentRunner.java:71)
	at org.junit.runners.ParentRunner.runChildren(ParentRunner.java:288)
	at org.junit.runners.ParentRunner.access$000(ParentRunner.java:58)
	at org.junit.runners.ParentRunner$2.evaluate(ParentRunner.java:268)
	at org.junit.runners.ParentRunner.run(ParentRunner.java:363)
	at org.junit.runner.JUnitCore.run(JUnitCore.java:137)
	at com.intellij.junit4.JUnit4IdeaTestRunner.startRunnerWithArgs(JUnit4IdeaTestRunner.java:68)
	at com.intellij.rt.execution.junit.IdeaTestRunner$Repeater.startRunnerWithArgs(IdeaTestRunner.java:47)
	at com.intellij.rt.execution.junit.JUnitStarter.prepareStreamsAndStart(JUnitStarter.java:242)
	at com.intellij.rt.execution.junit.JUnitStarter.main(JUnitStarter.java:70)
