【计算机组成原理】存储系统（四）—— 高速缓冲存储器 Cache

最新推荐文章于 2025-02-19 21:33:10 发布
原创 最新推荐文章于 2025-02-19 21:33:10 发布 · 1.2k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#缓存 #cache #计算机组成与原理

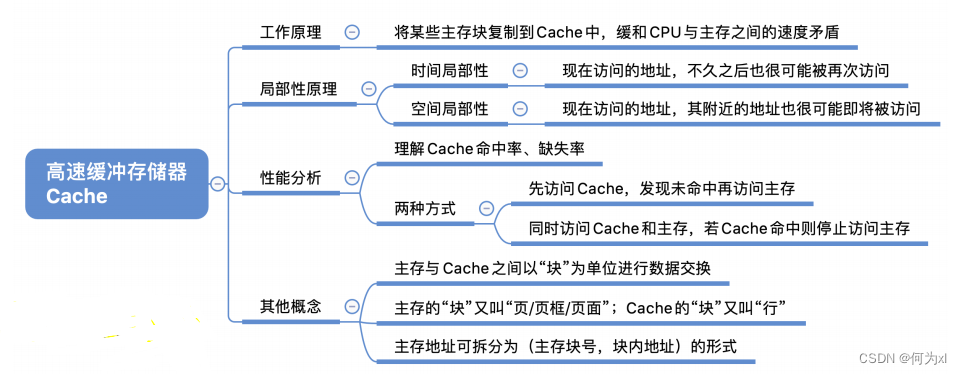

本文深入探讨了高速缓存Cache的工作原理，基于局部性原理优化程序执行。涉及Cache与主存映射、替换算法及一致性问题。通过实例和常见试题解析，全面解读Cache在存储系统中的关键作用。

【计算机组成原理】存储系统（四）—— 高速缓冲存储器 Cache

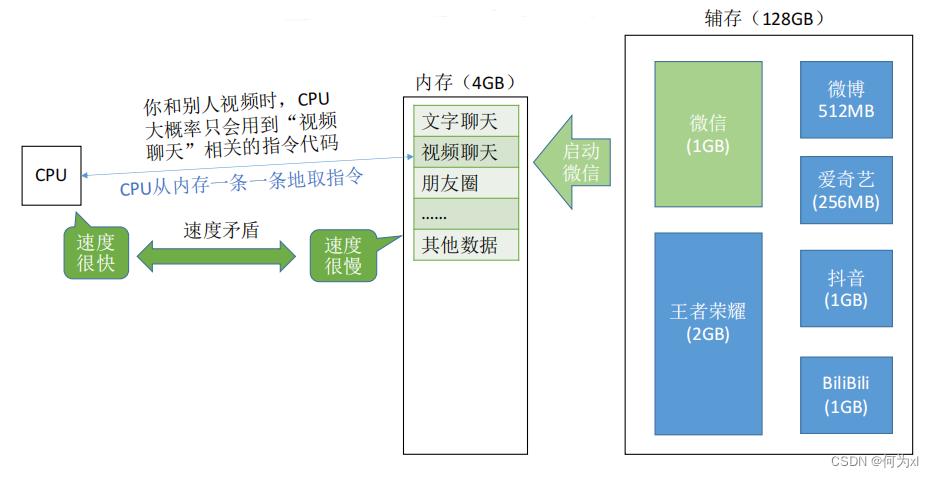

采用双端口RAM和多模块存储器提高存储器的工作速度，优化后速度与CPU差距依然很大。这时提出了 主存-Cache 的方式。

一、Cache的工作原理

基于局部性原理，把程序中正在使用的部分存放在一个高速的、容量教小的 Cache 中，使 CPU 的访存操作大多数针对 Cache 进行，从而大大提高程序的执行速度。

  • 局部性原理

空间局部性：在最近的未来要用到的信息(指令和数据)，很可能与现在正在使用的信息在存储空间上是邻近的。Eg：数组元素、顺序执行的指令代码。

时间局部性：在最近的未来要用到的信息，很可能是现在正在使用的信息。Eg：循环结构的指令代码。

在这里插入图片描述

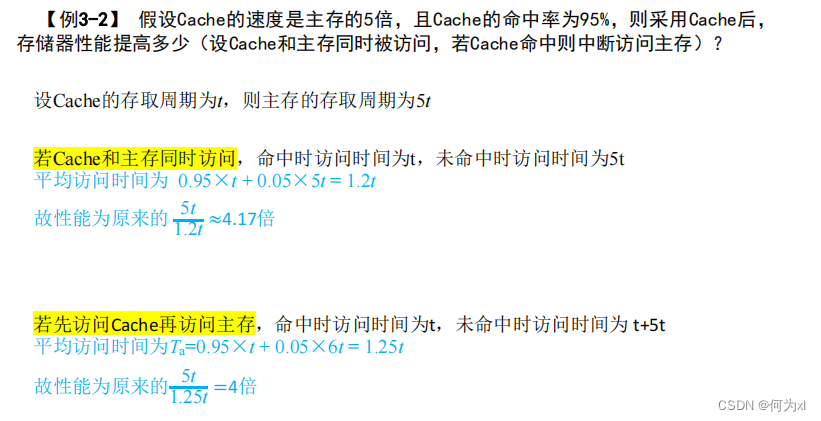

性能分析

设 t c t_c tc​ 为访问一次Cache 所需时间， t m t_m tm

最低0.47元/天 解锁文章
