MSP430单片机各种寄存器总结（2）——UCS

作者：BerenCamlost

本文针对于MSP430单片机原理与应用课程，请在复习时使用。

参考资料：

1. PPT
2. MSP430F6638用户手册
3. 实验教程

本章最新更新日期：2018.12.23

第二章 UCS寄存器

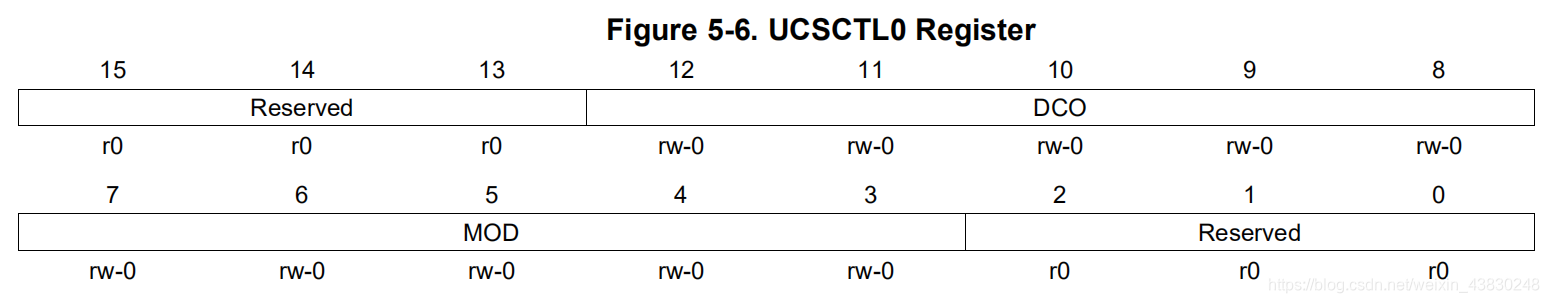

2.1 UCSCTL0

bit	Field	Description
12-8	DCO	DCO输出频率范围控制参数
7-3	MOD	DCO输出频率范围控制参数

上述的两个区域并不需要设置，在配置FFL的时候直接设置成0即可，FLL配置完成后会自动被设置。

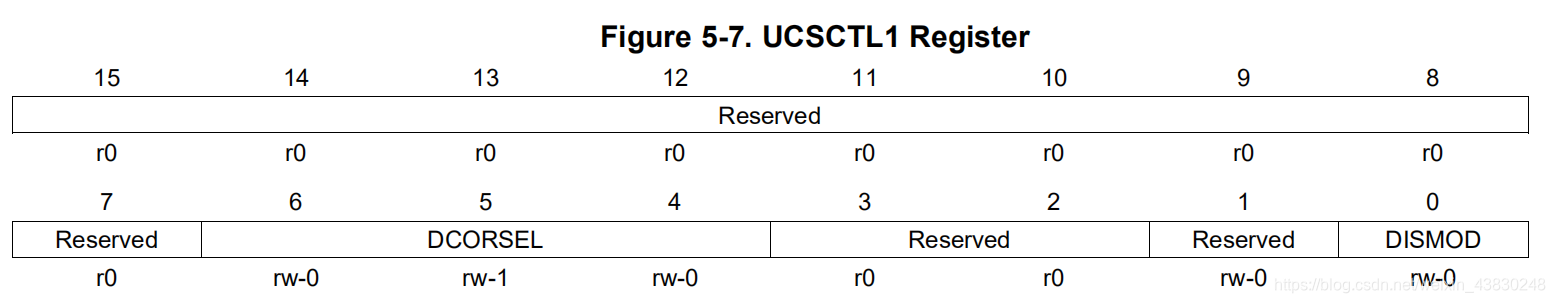

2.2 UCSCTL1

DCORSEL，DCOCLK的频率范围设置参数，通过它来设置DCOCLK的频率范围，比如：设置DCOCLK的输出频率范围为0.64~14.0MHz

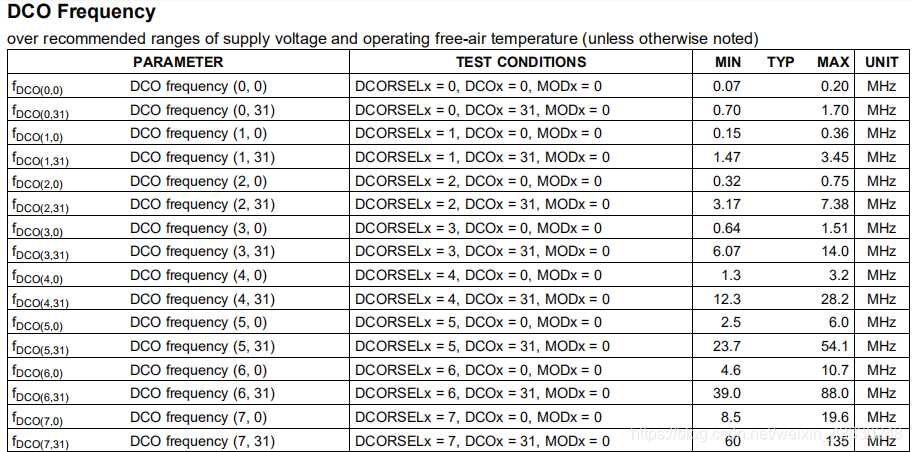

• 如下图所示，可知设置频率为0.64~14.0MHz的DCO需要将DCORSEL的值设置为3.

UCSCTL1 = DCORSEL_3; //DCORSEL_3是宏定义，为0x0030

2.3 UCSCTL2 & UCSCTL3

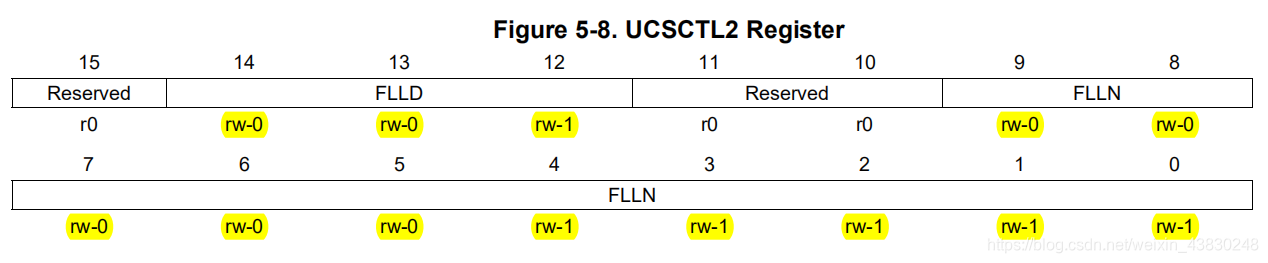

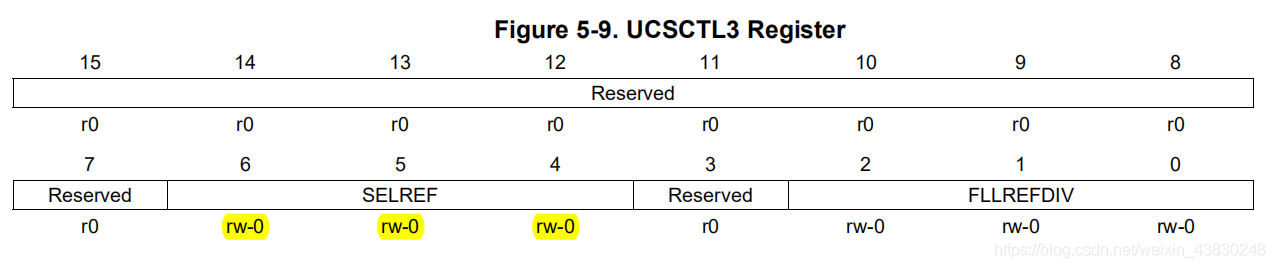

2.3.1 寄存器示意图

2.3.2 锁频环FLL

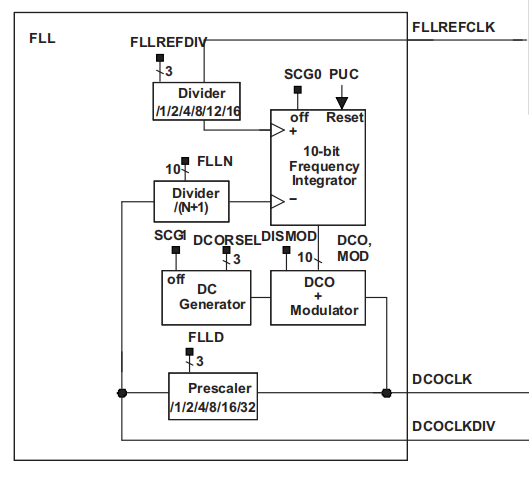

上述两个是关于锁频环FLL的控制寄存器，FLL示意图如下，务必背过此图

2.3.3 FLL的计算公式

$$f_{DCOCLK}÷[D\times (N+1)]=f_{FLLREFCLK}÷n$$

2.3.4 寄存器中各个位的解释

Field	Description	默认值	默认值对应的分频系数
FLLD	图中的FLLD分频，公式中的D	1H	2
FLLN	图中的FLLN分频，公式中的N，实际的分频系数是N+1	1FH	31+1
FLLREFDLV	图中的FLLREFDLV分频，公式中的n	0	1

2.4 UCSCTL4

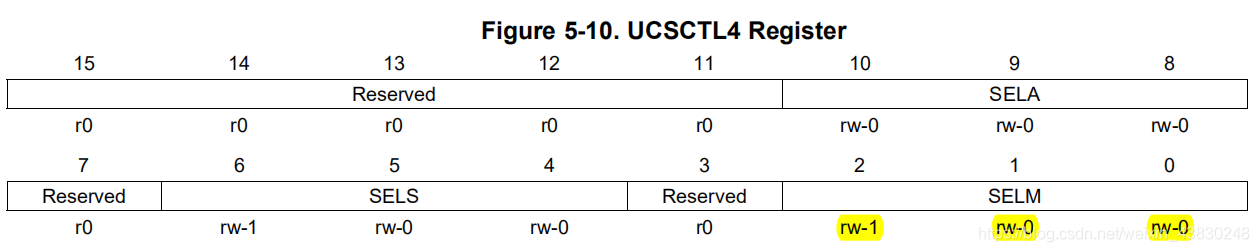

2.4.1 寄存器示意图

• 这个寄存器的作用是，为SMCLK、ACLK、MCLK选取信号源。在UCS的实验中几乎是必用的。

2.4.2 寄存器功能

BIT	Field	Description	默认值	默认值对应的选项
10-8	SELA	ACLK时钟源选择	0	XT1CLK
6-4	SELS	SMCLK时钟源选择	4	DCOCLKDIV
2–0	SELM	MCLK时钟源选择	4	DCOCLKDIV

2.4.3 例程

SMCLK=MCLK=DCOCLK,ACLK=XT1CLK

//注意这里的赋值用“=”，而不是“|=”，区别不讲了，重复过很多次了
UCSCTL4 = SELA__XT1CLK + SELM__DCOCLK + SELS__DCOCLK;
/*
#define SELA__XT1CLK           (0x0000)
#define SELS__DCOCLK           (0x0030)
#define SELM__DCOCLK           (0x0003)
*/

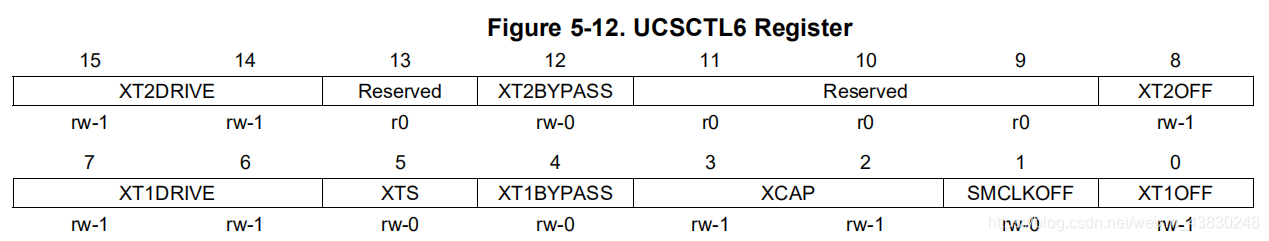

2.5 UCSCTL6

这个寄存器只需要知道两个位：

BITS	FIELD	Description	默认
8	XT2OFF	关闭XT2CLK	关闭
0	XT1CLK	关闭XT1CLK	关闭

注意，这里的关闭的条件是，该时钟信号没有被作为ACLK、SMCLK、MCLK、FLL参考时钟的时钟源。

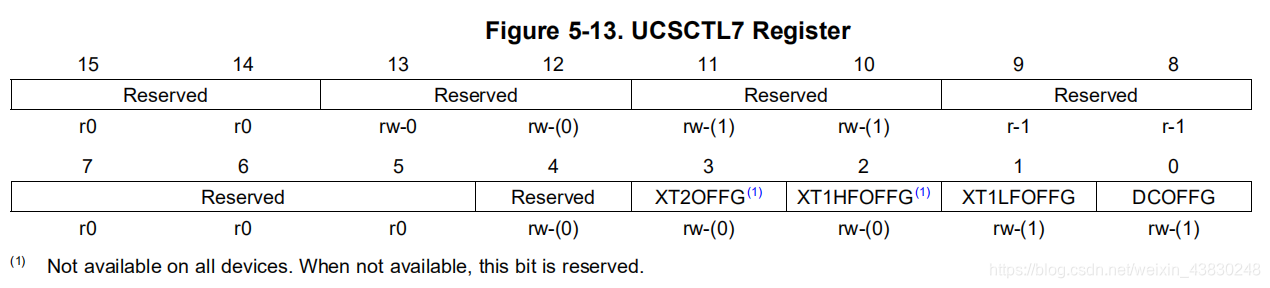

2.6 UCSCTL7

振荡器故障标志位寄存器，如果想要稳定XT1CLK，需要将这个寄存器的相应区域置0（复位）。
例如下列程序：

do
{
	UCSCTL7 &= ~(XT2OFFG + XT1LFOFFG + DCOFFG); // Clear XT2,XT1,DCO fault flags
	SFRIFG1 &= ~OFIFG; // Clear fault flags
}while (SFRIFG1&OFIFG); // Test oscillator fault flag

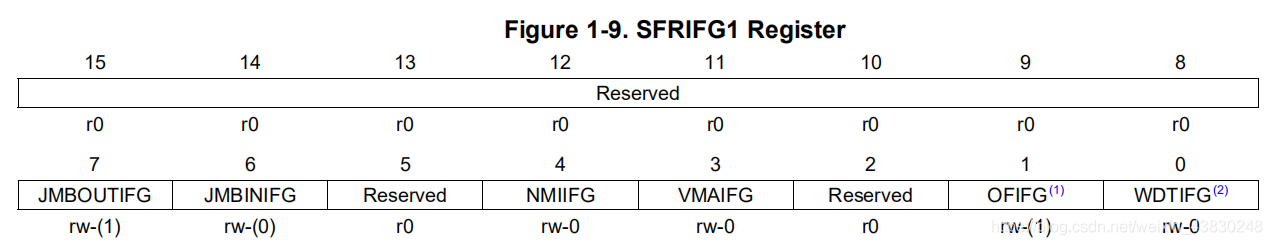

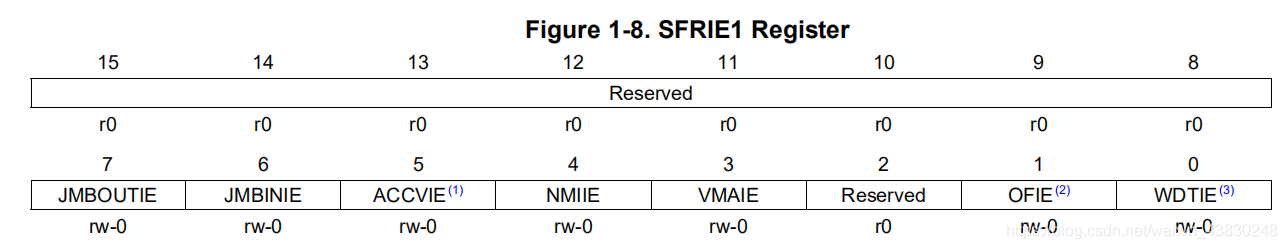

* 2.7 SFRIE1 & SFRIFG1

Name	Description	默认
OFIE	振荡器故障中断使能	0
OFIFG	振荡器失效中断标志位	1
WDTIE	看门狗在间隔定时器模式下的中断使能	0
WDTIFG	看门狗中断标志位	0

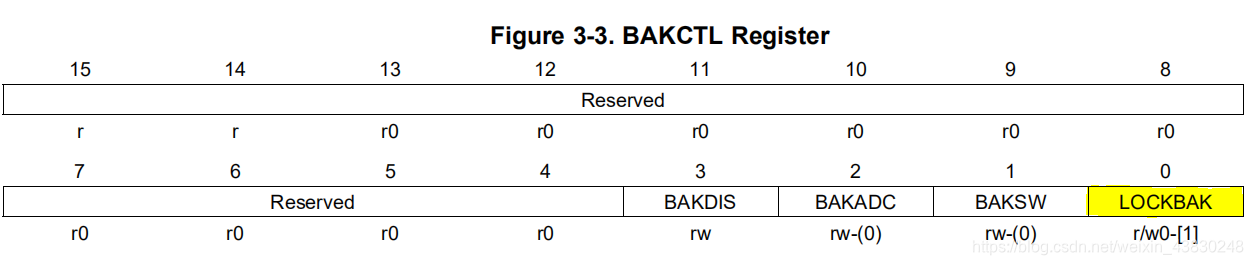

*2.8 BAKCTL

• LOCKBAK：在使用XT1CLK的时候，需要先将这一位置0来解锁XT1CLK的引脚。

while(BAKCTL & LOCKBAK) // Unlock XT1 pins
    	BAKCTL &= ~(LOCKBAK);
