NandFlash基础知识

1.存储介质

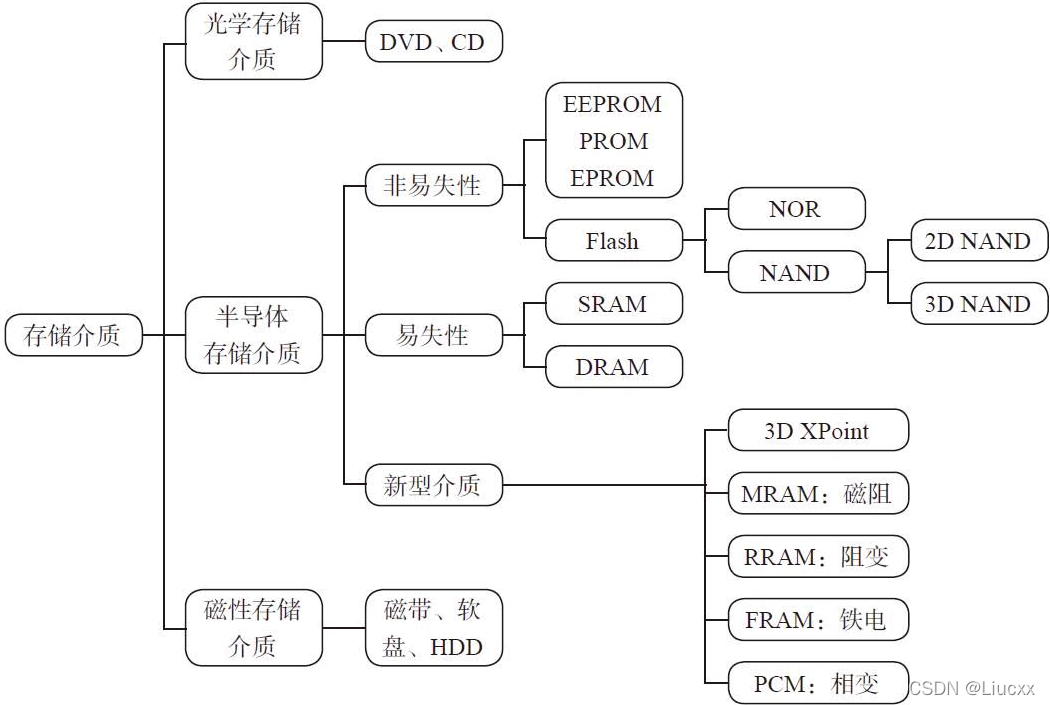

    存储介质按物理材料的不同可分为三大类：光学存储介质、半导体存储介质和磁性存储介质。

最早的SSD使用DRAM来作为存储介质

SSD一般采用NAND闪存芯片作为存储介质

2. Nand flash

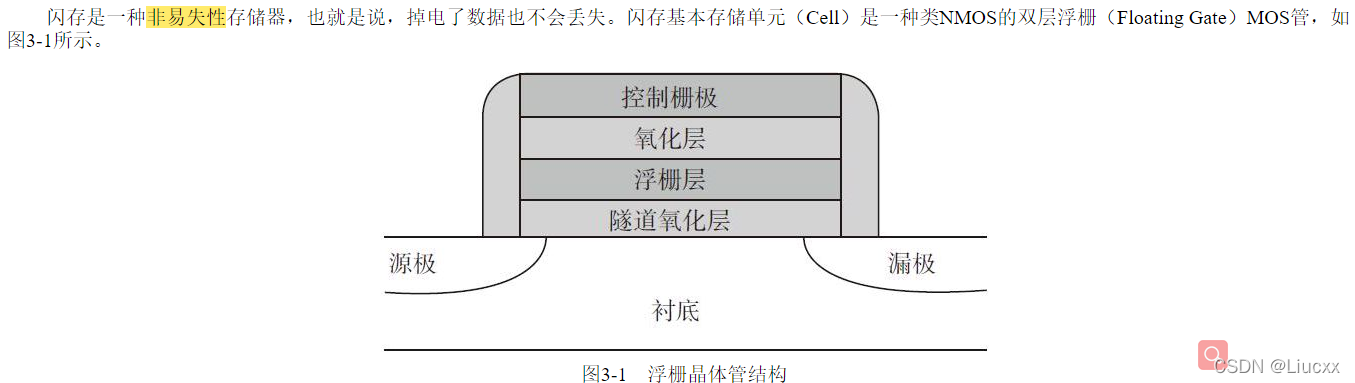

2.1. Nand flash物理结构

2.1.1. Nand flash特点

1. 非易失性
2. 以page为单位读写，以block为单位擦除

是典型的块设备。        现在有些设备为了方便，提供了一种random read模式，可以只读取1个字节)。

1. 集成密度高、单位比特成本低和可靠性高
2. 对于Nand的读写，只能由1变成0，不能由0变成1。因此要先对Nand进行erase(0变成1)，然后再写。

2.1.2. 分类

1. 二维闪存、三维闪存

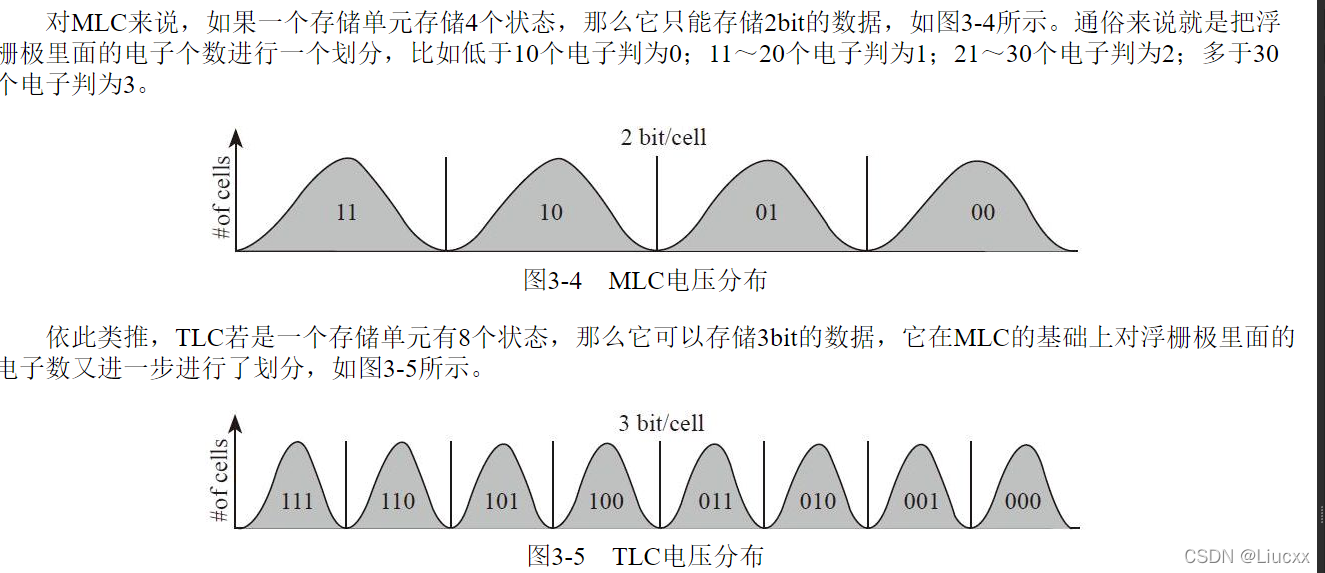

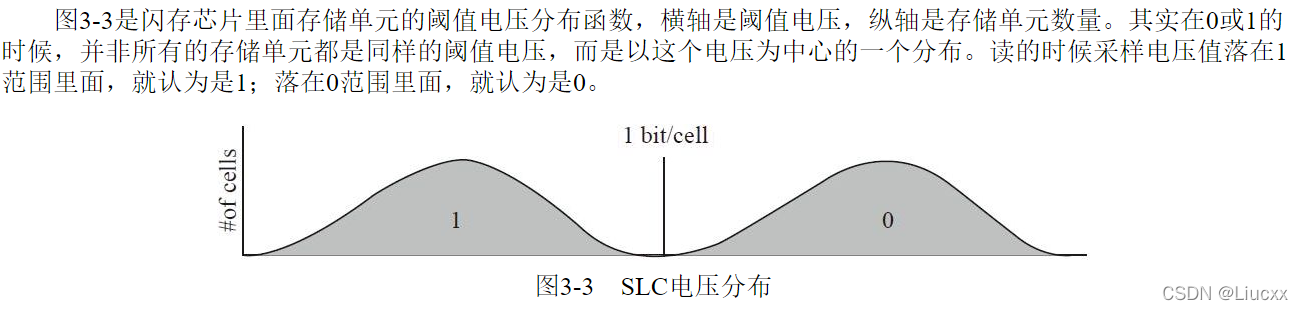

2.1.3. SLC, MLC, TLC, QLC

1. SLC: 一个存储单元存储1个bit。
2. MLC: 存储2bit
3. TLC: 存储3bit   (3D TLC  主流)
4. QLC: 存储4bit数据

2.2. nanflash 架构

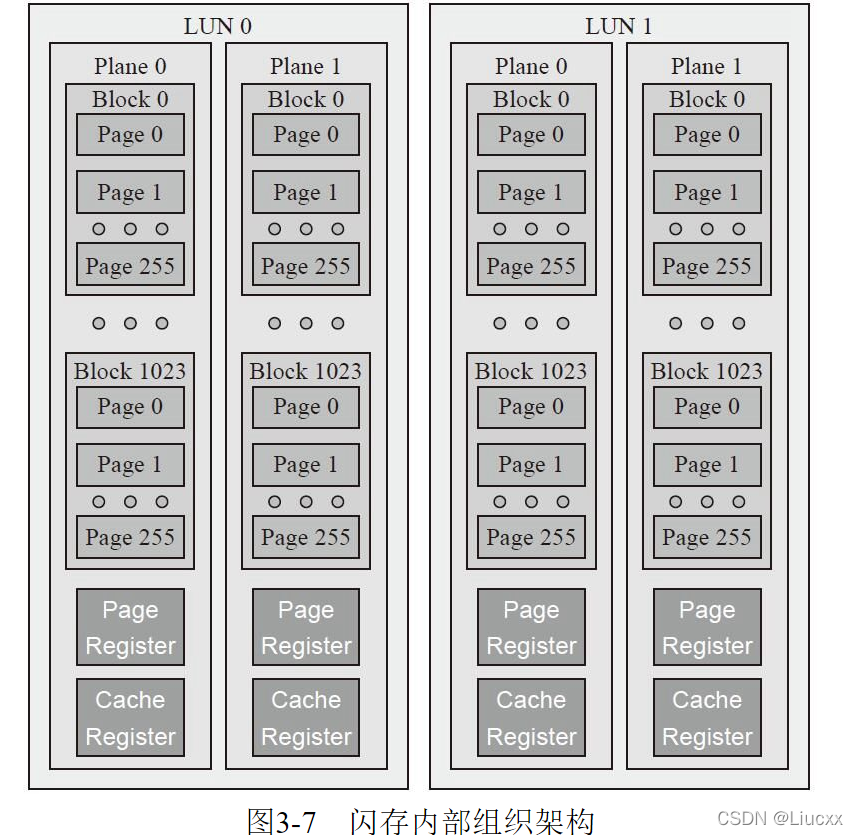

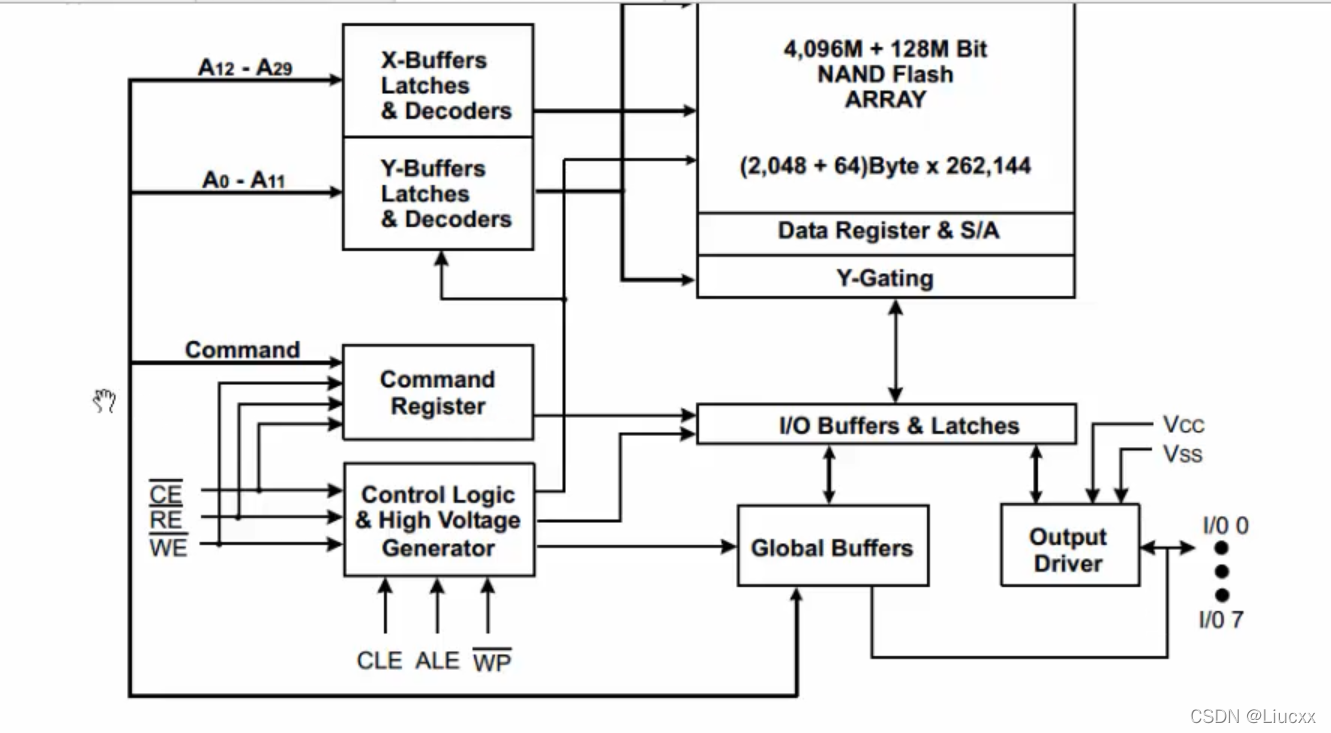

2.2.1. nand flash 硬件部署

1. DIE/LUN是接收和执行闪存命令的基本单元.

不同的LUN可以同时接收和执行不同的命令。同一个LUN，一次只能执行一个命令(不能同时读 和 写)。

1. 主控写数据:  先写到cache register，再由cache register写到闪存阵列。 以page为单位

读数据相反

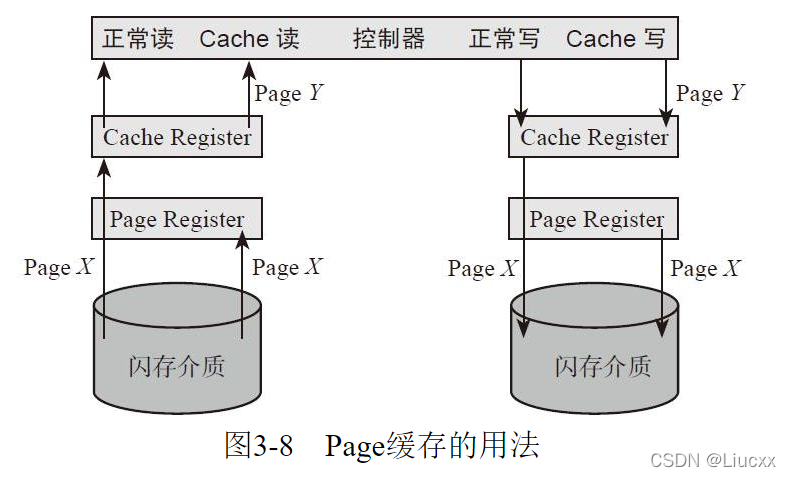

2.3.2. cache register、page register作用？

1. 优化闪存访问速度。

 发送数据时(cache -> 主控)，可以同时读下一个page到page register(闪存-> page register).

接收数据时(page -> 闪存)，可以将下一个要存的数据放到cache中(主控-> cache register)

2.3.3.  三维闪存

2.4. 闪存的接口

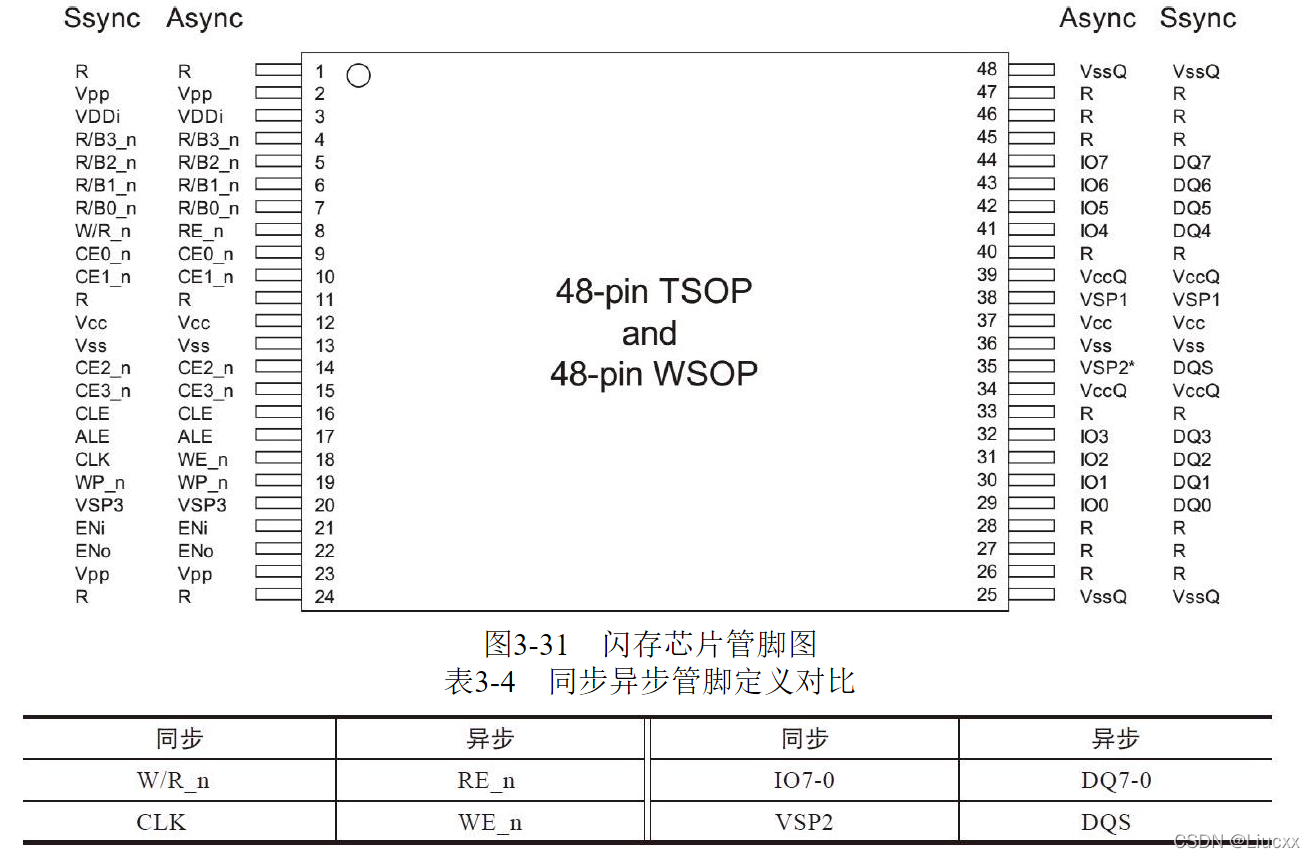

2.4.1. 同步和异步闪存接口对比

1. 闪存接口:  同步、异步。

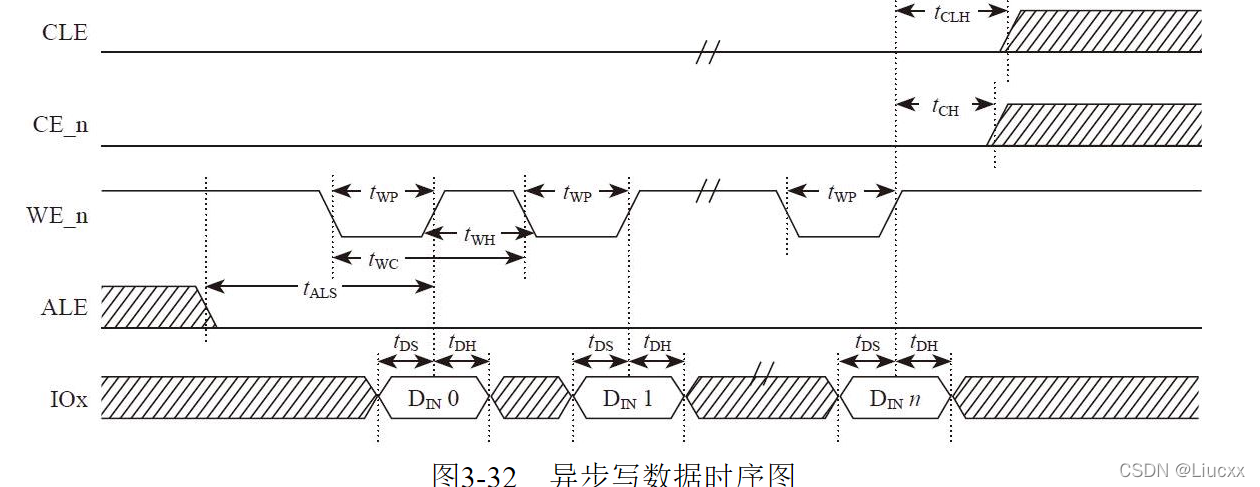

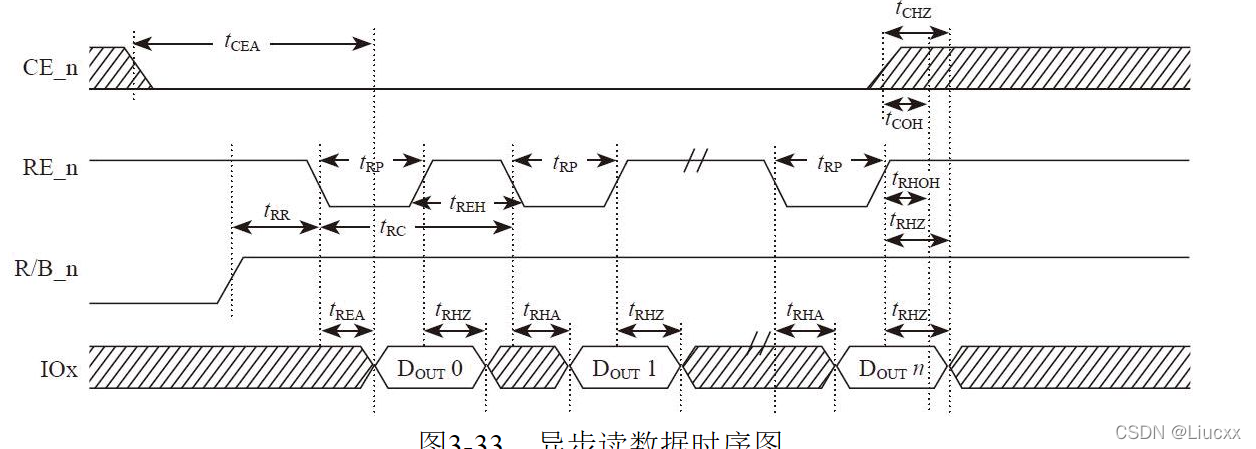

2.4.1.1. 异步时序

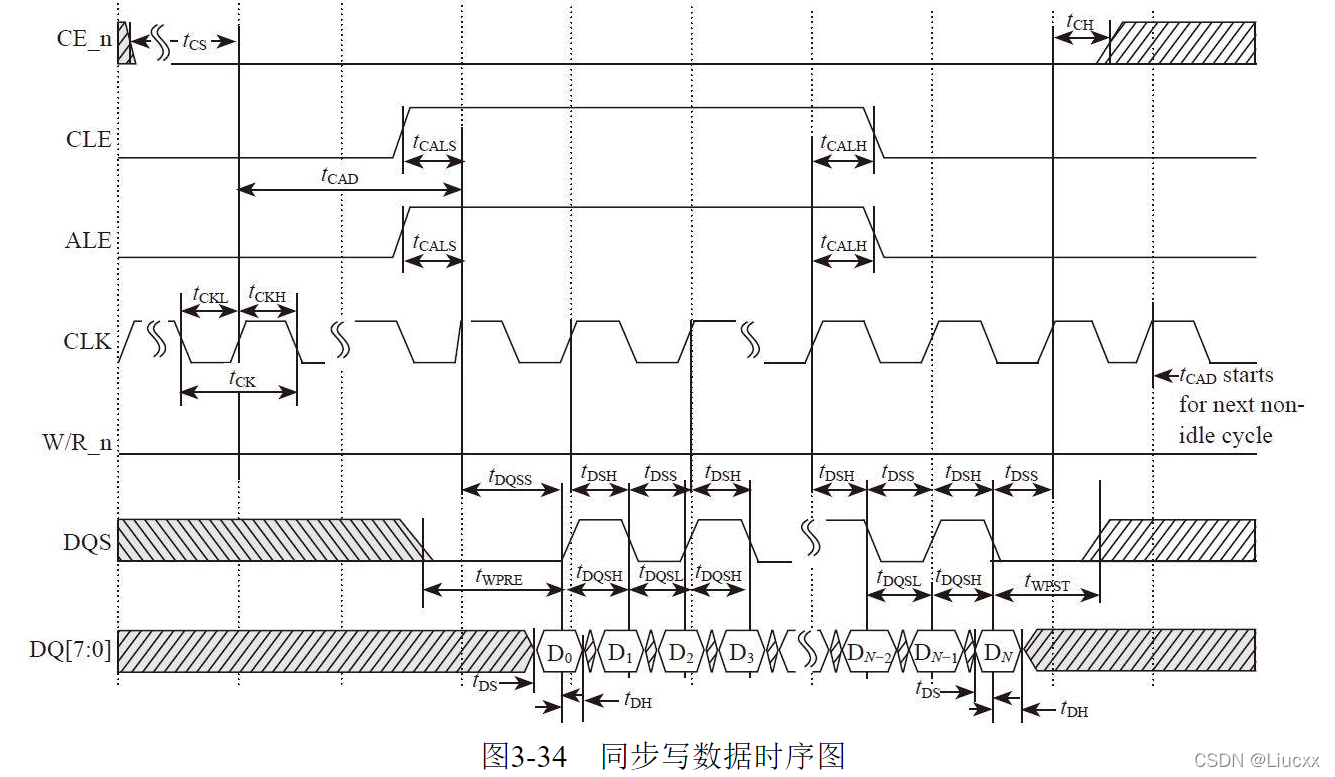

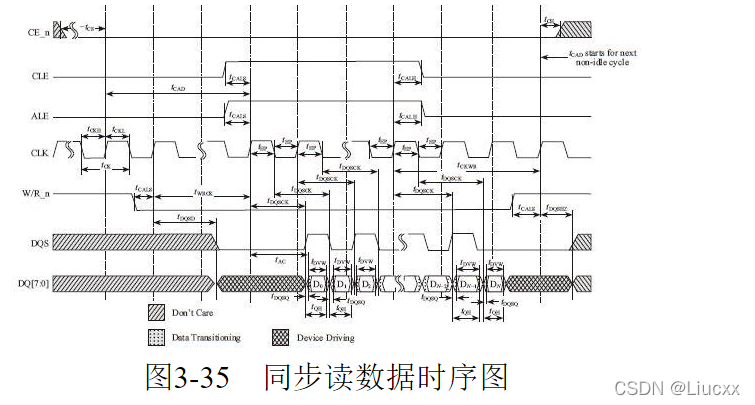

2.4.1.2. 同步时序

1. CLK 、DQS    时钟信号和同步信号
2. 写数据时，DQS由用户产生。读数据时,DQS由闪存产生

2.4.1.3. 闪存命令集

1. SSD主控通过闪存命令集来与NandFlash交互。

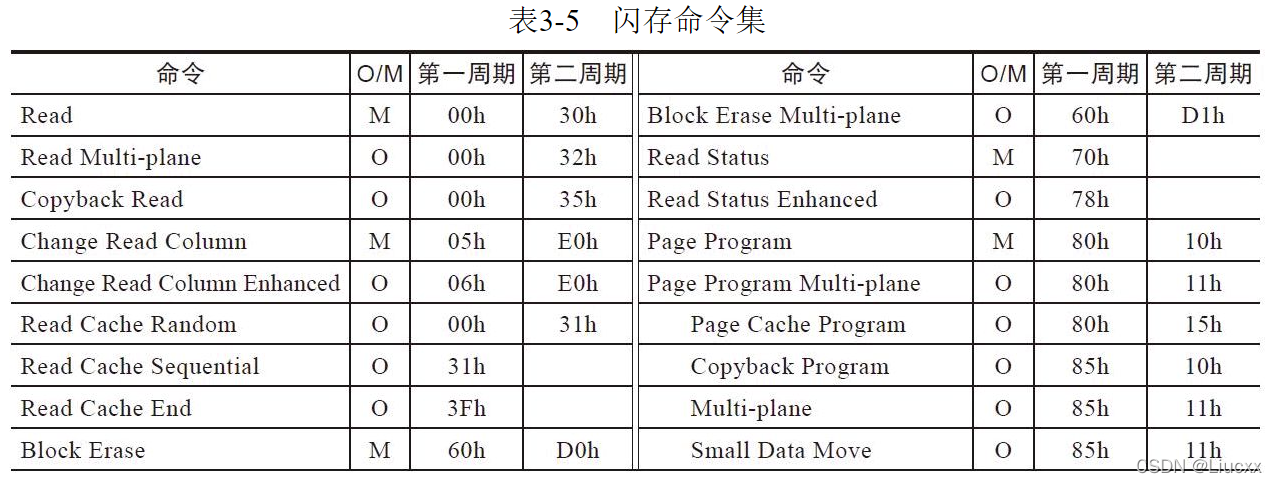

2. ONFI 2.3协议部分命令集如下

2.4.1.4. 闪存寻址

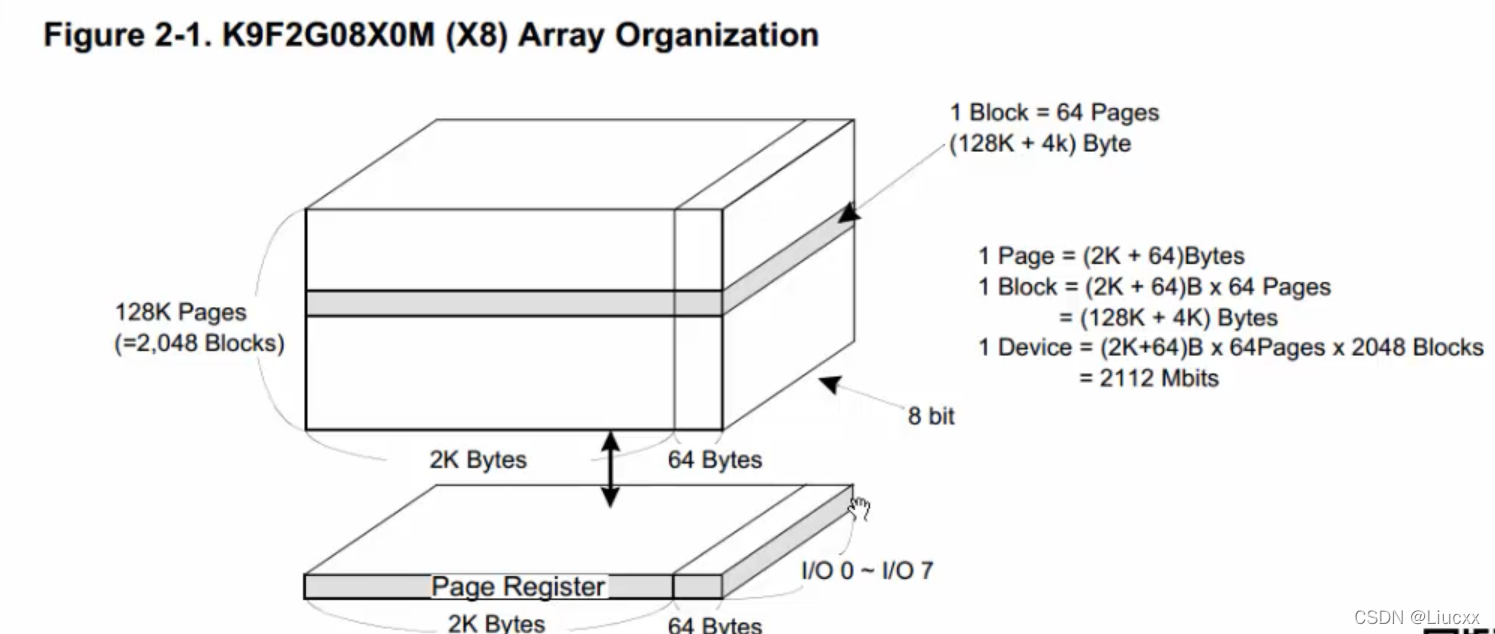

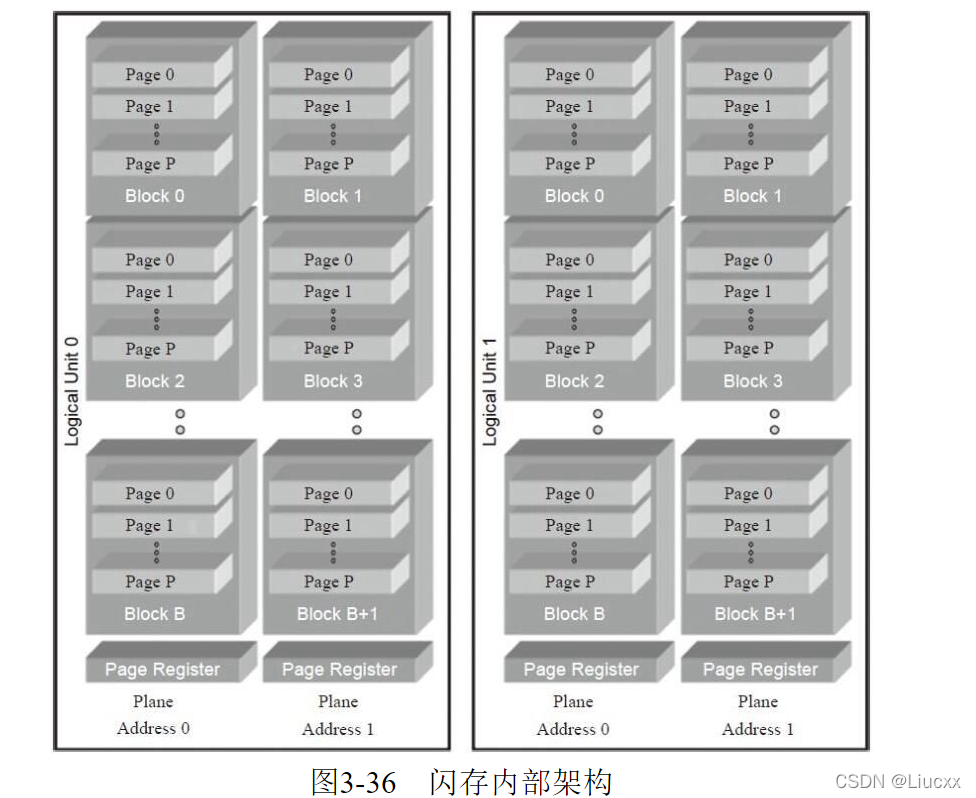

1. NandFlash结构

             LUN1                                   LUN2   ...

     Plane1   Plane2 ...

Block1 block2.....

page1 page2 ...

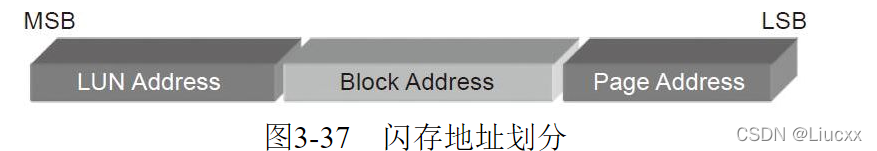

1. 闪存使用了行地址、列地址进行访问和管理

列地址:    Page内部的偏移地址

行地址:   在ONFI协议中，高位到低位依次表示 : LUN、Block(Plane在Block地址的最低几位)、Page地址。具体位宽由芯片决定。

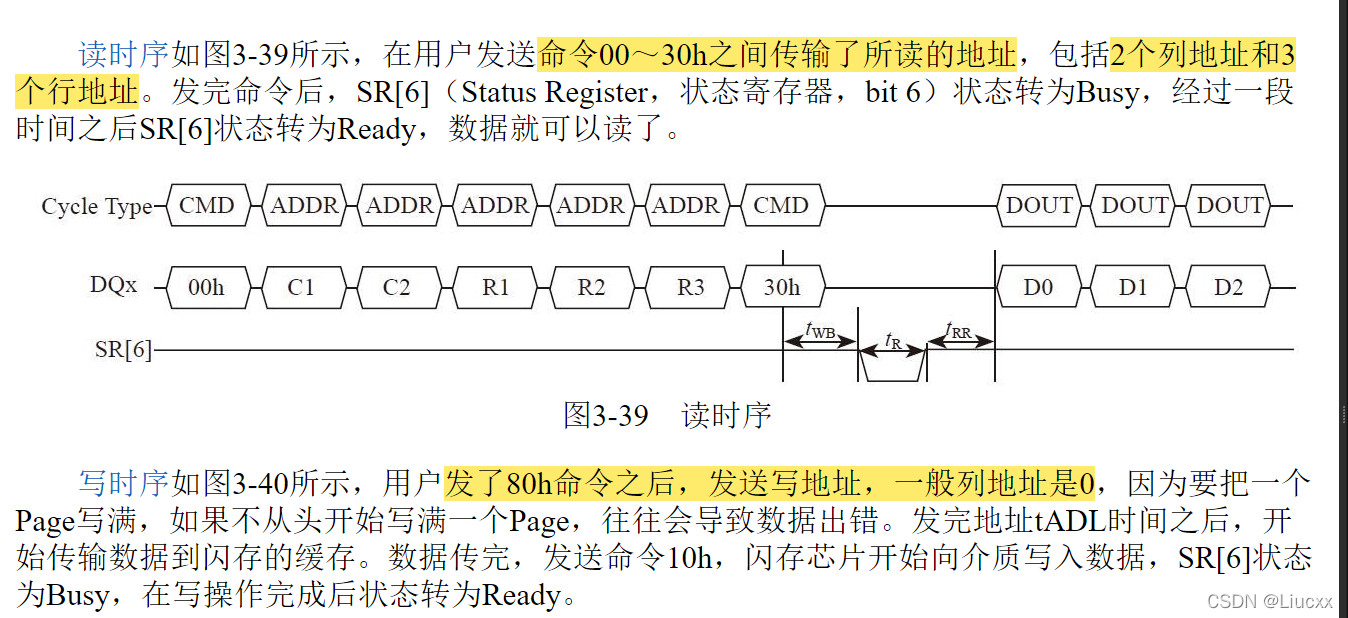

2.5.1.5.读、写、擦时序

2.5. ONFI与Toggle协议

2.5.1. Toggle协议

1. 由三星和东芝一起创建。研发出 一款新的闪存产品  Toogle Nand。

2.5.2. ONFI协议

1. ONFI(open NAND Flash Interface): 许多个公司一起制定的协议。

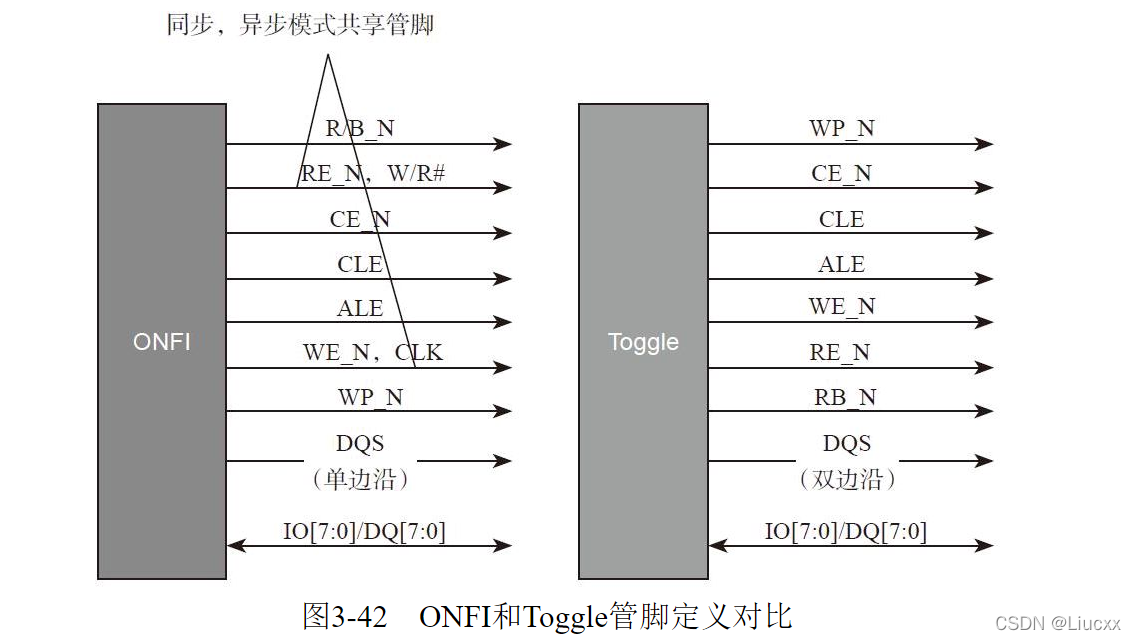

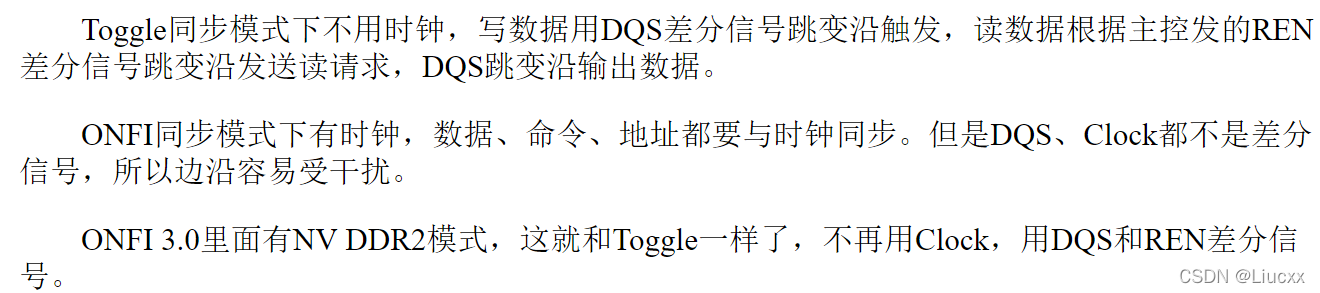

2.5.3. 两种协议对比

2.6. 闪存特性

2.6.1. 闪存存在的问题

1. 闪存坏块。 需要有坏块管理机制
2. 读干扰。 可能会影响其它page的某些bit反转
3. 写干扰。 可能导致bit翻转
4. 存储单元间的耦合
5. 电荷泄露

2.6.2. NandFlash寿命

1. 问题:  频繁读写某些块,会导致磨损、坏块等问题
2. 解决方法:
   1. Wear Leveling   磨损平衡算法
   1. 降低写放大
   2. 纠错算法优化(提高容错率)

2.6.3. MCL使用特性

1. 对于MCL或TLC:

 写一个闪存块的闪存页，应该顺序写page0, 1. 2...

读没有这样的限制

1. MLC特有的问题
   1. MLC最大擦写次数会变小。  （使用wear leveing保证寿命）
   2. 一个闪存页写失败，可能导致另外页损坏
   3. 不能随机写
   4. 写lower page快，写upper page慢
2. MLC应对存在问题的一些方法
   1. 可以只写lower page
   2. lower和upper打包写
   3. 定期填充upper page
   4. 写Lower page时，备份数据，直到upper写完。
   5. MLC当SLC使用
   6. 企业级固态硬盘，配备大电容

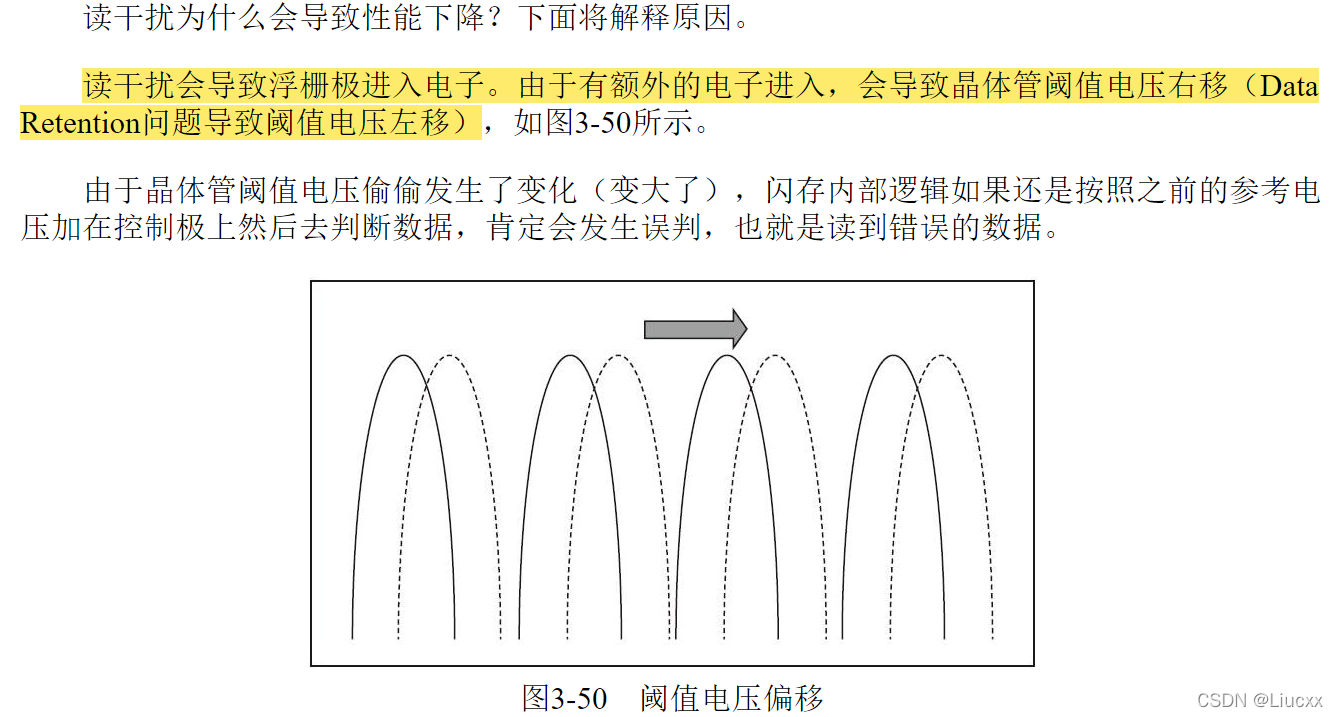

2.6.4. 读干扰问题

2.6.5. 闪存数据保存期

2.6.5.1.什么是闪存数据保存期

1. 数据保存期(Data Retention), 从写入操作到电子慢慢泄漏，直到数据出错，这个期限叫作数据保存期。

到了期限的标致是: 闪存读出来的数据无法用 ECC纠错成功。

闪存一般可能存在的错误: 电气问题 、 读写擦失败、ECC纠错失败

1. SLC时代，期限有好几年

TLC时代，期限只有几个月

2.6.5.2. 如何解决数据保存期短问题

1. Read Scrub技术（数据巡检、扫描重写技术）

与ZFS类似，固态硬盘空闲时，扫描全盘，对某个闪存页翻转bit数进行计算，超过一定数量，重写数据。

2.7. 闪存数据完整性

2.7.1. 问题及解决方法

1. 问题: 容易发生bit位翻转

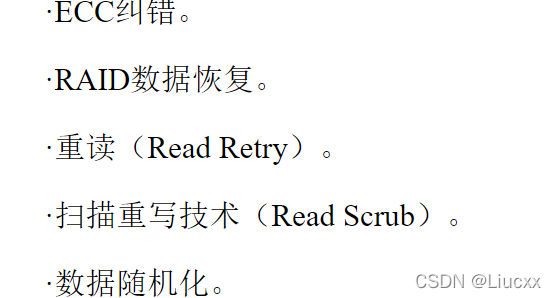

2. 解决方法:

2.7.2. 读错误来源

1. 擦写次数多

氧化层老化，电荷容易位置异常，导致读错误

1. Date Retention

随时间变化，电子流失，阈值电压值向左移动，读数据发生误判

1. 读干扰

读数据时，需要施加电压，影响到其它page

读的次数多后，阈值电压右移

1. 存储单元之间的干扰

存储电子的浮栅极是导体，两导体间构成电容。一个存储单元电荷变化引起另其它单元发生电荷变化 。

周围单元是不同状态时，中心单元的阈值电压不同。

1. 写错误

一般发生在MLC、TLC2-pass中，是因为upper page是基于lower page的数据的

TLC1-pass中不存在这个问题，因为upper和lower同时写入。

2.7.3. 重读

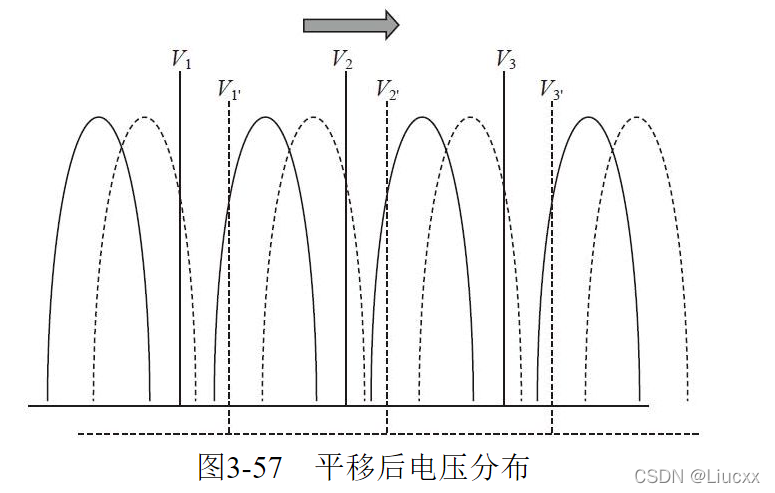

2.7.3.1. 解决电压分布平移问题

1. 方法1： 不断改变参考电压，找到可读出数据的电压点，直到正确读出数据
2. 方法2: （更复杂的重读） Advanced Retry.   先读附近的单元确定状态，再用不同的参考电压读两次要读的单元，根据附近数据选择结果。

2.7.4.ECC纠错码(error checking and correcting)

2.7.4.1. 常用的ECC纠错算法

ecc一般属于SSD控制器的一个模块，有些闪存内部也集成了ECC模块

原理:

先通过奇偶校验的方法检查错误，也就是存储一个"奇偶检验"，其值为8 个比特组里所有1的和，结果为奇或偶(1或0)。

下次再访问数据时，进行奇偶校验，与之前存储的校验值对比。若不相同，就采用一段存储时使用的特殊代码进行校正。

1. BCH。   比较常用
2. LDPC     逐渐成为主流

2.7.4.2.

1. Nand 中额外的预留空间，部分用来写ECC校验数据。 因此，纠错强度受限于闪存页的预留空间

2.7.4.3. 静态ECC纠正、动态ECC纠正

1. 静态ECC纠错方案

ECC纠错单元（用户数据）和ECC校验数据大小在整个固态硬盘生命周期都是固定的。纠错能力一直不变

1. 动态ECC纠正方案

刚开始使用少的纠错码，能存放更多用户数据(ECC纠正单元)。随着SSD的使用，将纠错码比例增多，用户数据区变小。从而达到动态调整纠错能力。

优点:

开始时使用少的纠错码，op（Over Provisioning，预留空间）更多，减小写放大。

当ECC较少时，带宽利用率越高。

2.7.8. raid

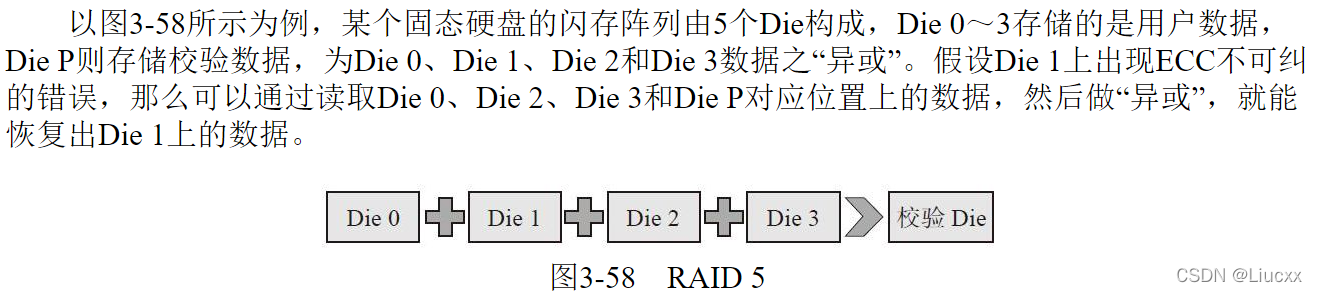

2.7.8.1. RAID介绍

1. RAID(Redundant Arrays of Independent Disks)是另一种纠错算法。

Nand中数据bit翻转个数太多，超过ECC纠错能力，ECC就无法纠正了。因此越来越多的SSD都使用RAID（一般是RAID 5）

1. 借鉴磁盘阵列技术来确保数据的完整性

1. 采用RAID 5技术的SSD，只能恢复单个ECC不可纠的数据

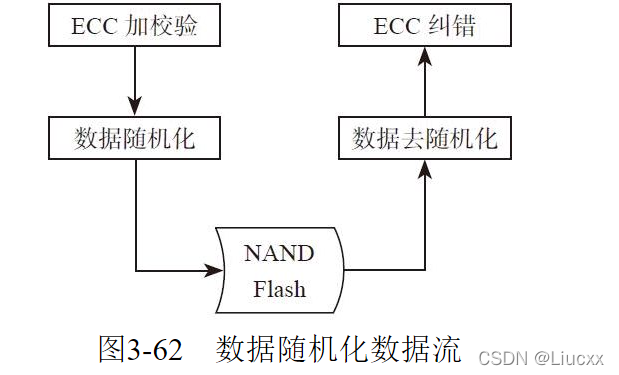

2.7.9. 数据随机化

1. 若未进行随机化写。会导致Nand内部电量不均匀，导致抗干扰性下降。
2. 让0和1的分布充分隔离

1. 降低相邻单元之间的耦合电压产生的影响

1. SSD内部一般都有 数据随机化模块， 对用户写入数据加入扰码，使0 和1比较均匀，减小数据发生翻转概率。一般Nand厂商推荐使用AES算法实现数据随机化
