大彩CAN通讯串口屏如何实现串口更新菜单选项

一、概述
本文主要阐述的是大彩串口屏如何实现串口更新菜单选项。本例子采用的是文本控件，按钮控件以及数据记录控件结合lua脚本去实现下拉菜单的功能，同时使用大彩协议的指令通过数据记录控件完成菜单选项的更新。

二、适用范围
本文适用于大彩串口屏M系列、物联型以及F系列等支持lua脚本的型号。

三、实现方法
3.1 界面配置

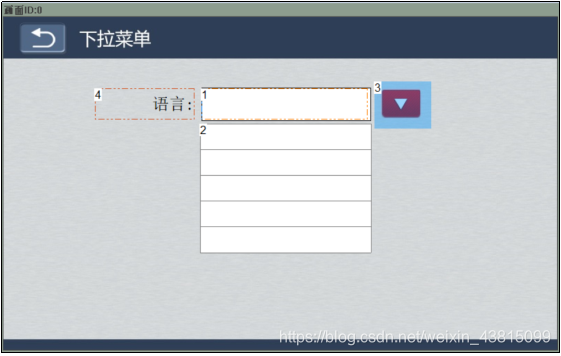

本例子主要用到按钮控件，文本控件以及数据记录控件来实现功能的，相应的界面配置如图 3-1所示。

图 3-1界面配置
3.2 控件配置

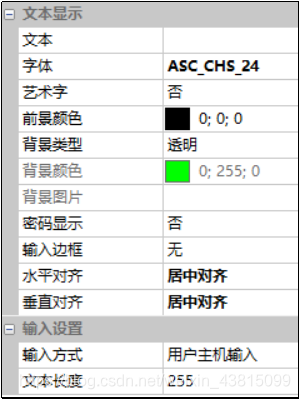

文本控件，主要用于显示菜单选项中选择的最终选项。文本控件的输入方式设置成用户主机输入即可，相应的属性如图3-2所示。

图3-2文本控件属性

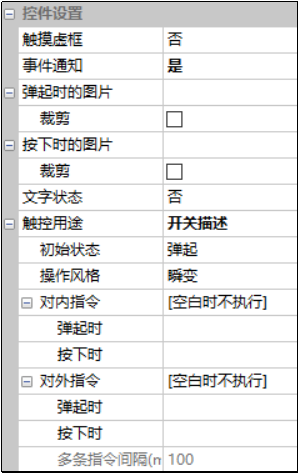

按钮控件，主要用于触发下拉菜单的显示，即点击按钮可以显示数据记录控件，相应的属性如图3-3所示。

图3-3按钮控件属性

数据记录控件，主要用于替代菜单控件的显示，通过选中对应的选项，在文本控件中显示最终选中的选项&#x
