为什么在OFDM调制之前先加一个MPSK或者MQAM的映射？

二进制输入信号

处理步骤如下

1、分帧分组：将若干个bit等份分到若干帧，将每个帧分为若干组（每组bit数bi不同）；将每组视作一个码元Bi。假设分为N组，i=0，…，N

2、串并转换：将N个串行码元（组） 转为 N个并行码元（组）

3、编码+MQAM或MPSK调制（星座图映射）：这里M由每组码元的进制Mi=2^bi决定，编码即将0、1比特序列转换为Mi进制整数。

我理解这里映射的作用
将二进制的码元变成与其一一对应的矢量或复数（因为映射为二维坐标系上的一个点，这个点可以用向量或复数表示，当然信号处理里复数表示方便运算些）

4、OFDM调制：步骤2中的把一帧分为N组，这N组就对应着N个子信道，每个子信道我们给它分配一个子载波；由步骤3中知道N组分别映射得到N个复数信号，这N个复数信号也称子信道的信息符号。

这我们现在要用这N个并行的复数信号di 分别去调制每个子载波，这里利用IDFT去实现。

由此，得到OFDM信号：N个新的码元（OFDM符号）

5、并转串

6、插入保护间隔（循环前缀）：在OFDM符号之间添加保护间隔，消除多径引起的符号间干扰；通常保护间隔是以循环前缀的形式存在的，可以保持子载波间正交性，消除载波间干扰。

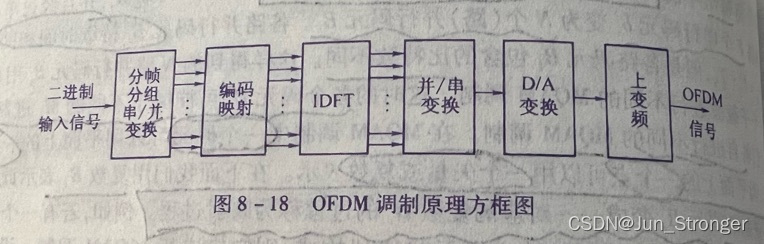

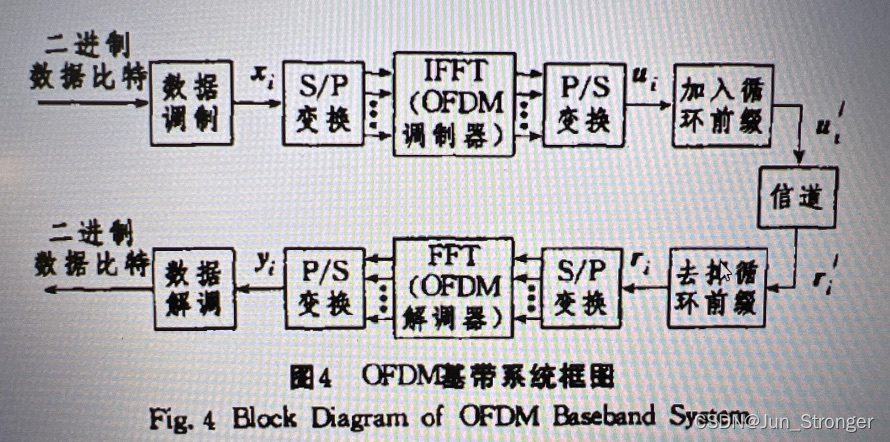

框图有助于理解，如下
