单臂路由

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

链路类型：链接主机的端口为access链路，链接路由器的端口为Trunk链路

子接口：路由器的物理接口可以被划分为多个逻辑接口，每个子接口对应一个VLAN网段的网关

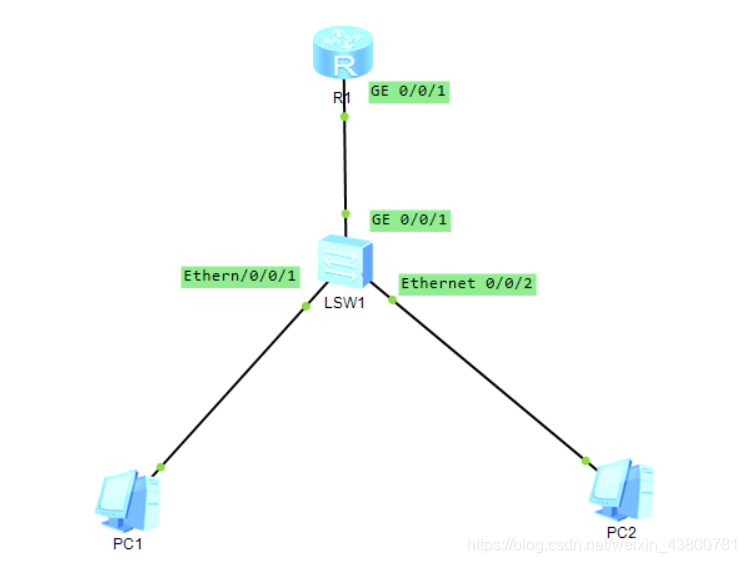

拓扑如图所示（所有均由华为设备演示）：

pc1地址为192.168.1.100/24 pc2地址为192.168.2.200/24

交换机配置

<Huawei>system-view
[Huawei]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.

[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]port link-t  access
[Huawei-Ethernet0/0/1]port default vlan 10

[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei-Ethernet0/0/2]q
[Huawei]

[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

路由器配置

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.

[Huawei]interface GigabitEthernet0/0/1.1
[Huawei-GigabitEthernet0/0/1.1]dot1q termination vid 10
[Huawei-GigabitEthernet0/0/1.1]ip address 192.168.1.1 24
[Huawei-GigabitEthernet0/0/1.1]arp broadcast enable  //开启ARP广播


[Huawei]interface GigabitEthernet0/0/1.2
[Huawei-GigabitEthernet0/0/1.2]dot1q termination vid 20
[Huawei-GigabitEthernet0/0/1.2]ip address 192.168.2.1 24
[Huawei-GigabitEthernet0/0/1.2]arp broadcast  enable

注：这里需要在路由器的子接口开启ARP地址广播否则不能ping通会报request timeout 请求超时错误

测试：

PC>ping 192.168.2.200

Ping 192.168.2.200: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.2.200: bytes=32 seq=2 ttl=127 time=78 ms
From 19
