LabVIEW基础-图形和图表

波形一般用于对已采集数据进行事后处理。图表用于实时显示所获取的数据。

常用图形图表类型

波形图/波形图表（显示固定采样率的数据）
XY图（显示采样率非均匀性的数据及多值函数的数据）
强度图/强度图表（在二维图上以颜色显示第三个维度的值）
信号波形图（以脉冲或成组数字线显示数据）
混合信号图（显示波形图、XY图、数字波形图等可接收的数据类型及簇）
二维图形（二维数据显示）
三维图形（三维数据显示）
ActiveX三维图形

波形图表

绘图模式

波形图表绘图模式：
带状，示波器，扫描
带状
从左到右连续滚动显示

示波器
曲线到达绘图区域右边界时清除已绘制部分，并从左侧开始重新绘制

扫描
显示控件中以垂直的线将右侧的旧数据与左侧的新数据隔开

单条曲线显示

将数值直接连接至波形图表、将一维数组连接至波形图表、将只含一个通道的动态数据连接至波形图表、将信号波形连接至波形图表均可显示单条曲线

多条曲线显示

将数值组成簇、簇数组、含多个通道的动态数据连接至波形图表以显示多条曲线

分格显示曲线可以将层叠曲线分开显示

波形图

单条曲线显示

波形、一维数组与t0dt的簇、一维数组、只含一个通道的动态数据连接至波形图可显示单条曲线

多条曲线显示

波形的数组、一维数值数组的簇的数组、二维数值数组与t0dt的簇、一维数值数组与t0dt的簇的数组、二维数值数组、含有多个通道的动态数据连接至波形图可显示多个波形。

XY图

显示单条曲线

x数组与Y数组的簇、XY的簇的数组、XY分辨表示实部与虚部的复数数组连接至XY图可显示单条曲线

显示多条曲线

XY的数组的簇的数组、XY的簇的数组的数组、实部和虚部分别是XY的复数的数组连接至XY图可显示多条曲线

强度图/强度图表

通过在笛卡尔平面上放置色块的方式在二维图上显示三维数据。
强度图表上绘制数据块后，笛卡尔平面的原点移动至最后一个数据块右侧，表显示已满后，旧数据从表的左边界移出。
强度图不保存之前的数据，每次有新数据传送至强度图后，新数据将覆盖旧数据。

数字波形图

适用于定时框图和逻辑分析器。

混合信号图

混合信号图接收与波形图、XY图、数字波形图相同的数据类型


可通过右键-添加绘图区域添加新的区

二维图形

罗盘图（由罗盘中心发出向量）
误差线图（线条图形上下各个点的误差线）
羽状图（由水平坐标轴上均匀分布的点发出的向量）

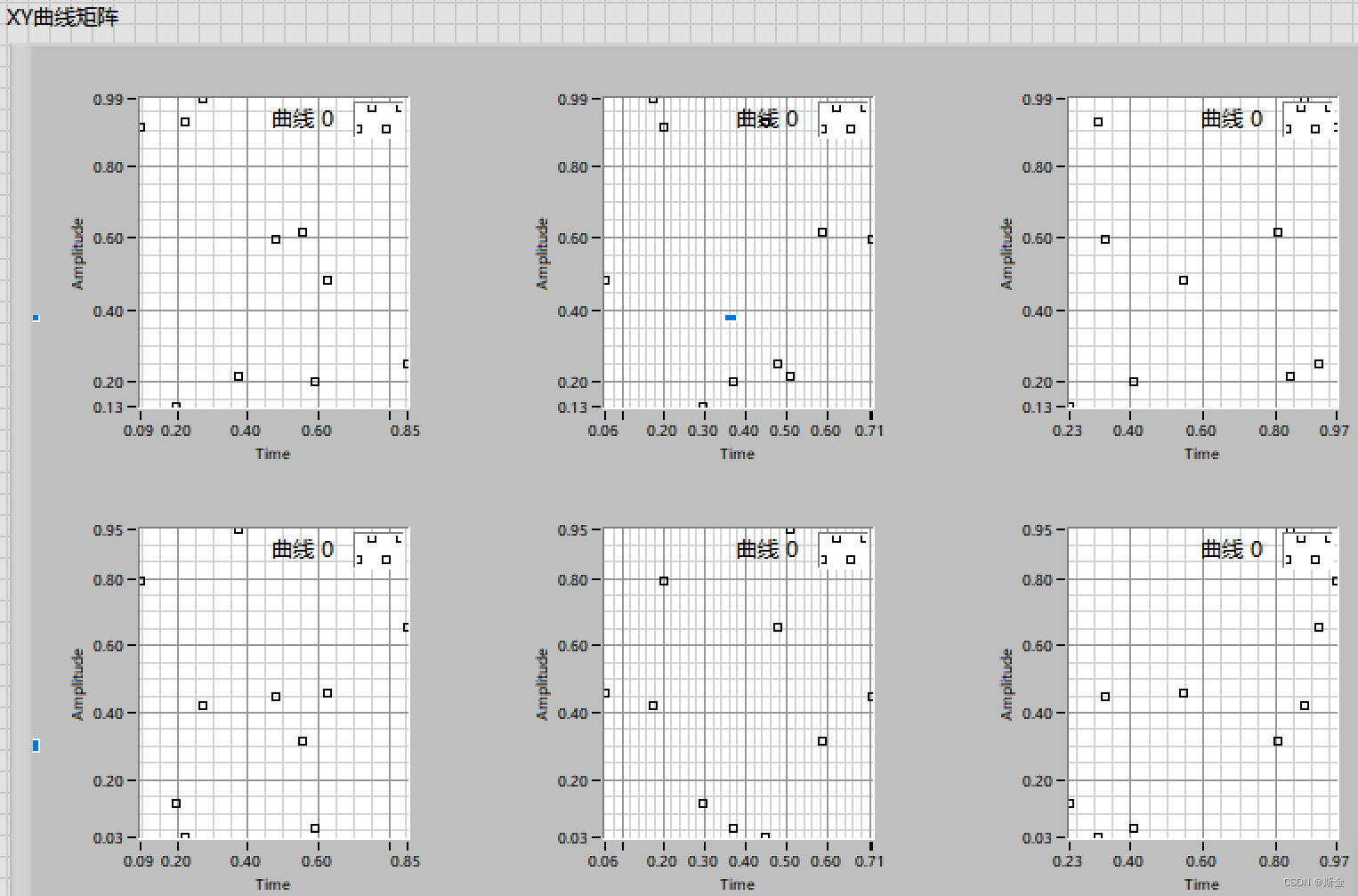

XY曲线矩阵（多行多列的曲线图形）

罗盘图

误差线

羽状图

曲线矩阵

![

](https://img-blog.csdnimg.cn/7145a10efe9d4267b31adde6351a3b00.png)
