Android事件分发机制二：viewGroup与view对事件的处理

前言

很高兴遇见你~

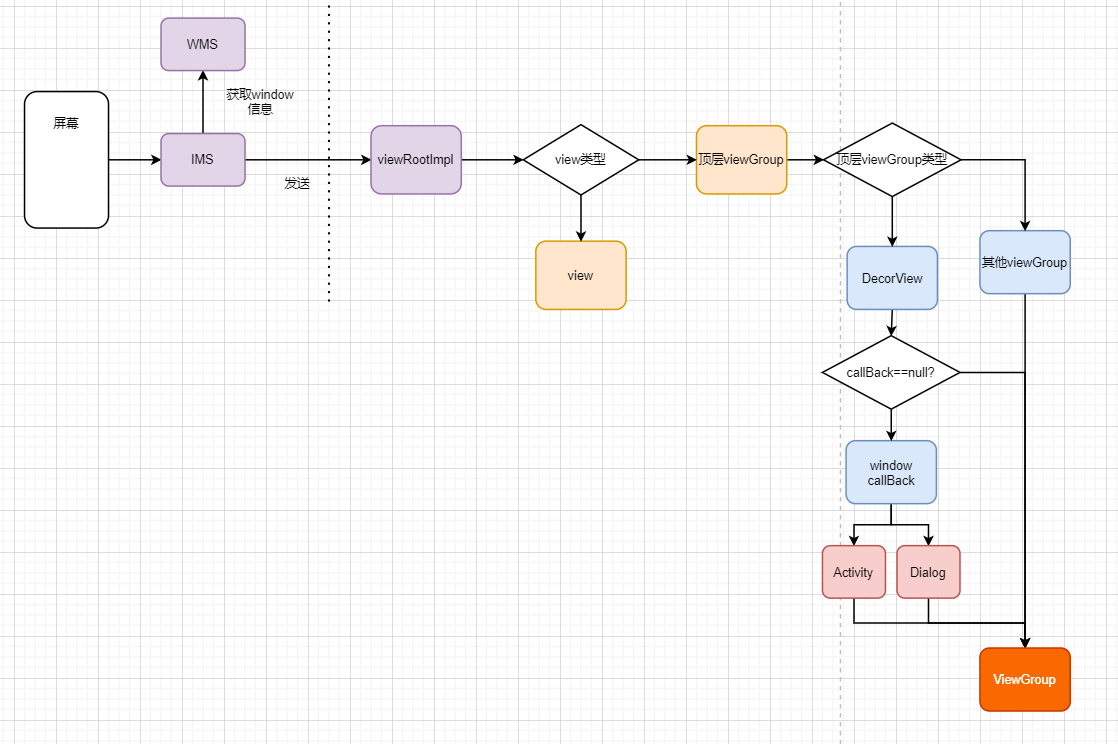

在上一篇文章 Android事件分发机制一：事件是如何到达activity的？ 中，我们讨论了触摸信息从屏幕产生到发送给具体 的view处理的整体流程，这里先来简单回顾一下：

1. 触摸信息从手机触摸屏幕时产生，通过IMS和WMS发送到viewRootImpl
2. viewRootImpl把触摸信息传递给他所管理的view
3. view根据自身的逻辑对事件进行分发
4. 常见的如Activity布局的顶层viewGroup为DecorView，他对事件分发方法进行了重新，会优先回调windowCallBack也就是Activity的分发方法
5. 最后事件都会交给viewGroup去分发给子view

前面的分发步骤我们清楚了，那么viewGroup是如何对触摸事件进行分发的呢？View又是如何处理触摸信息的呢？正是本文要讨论的内容。

事件处理中涉及到的关键方法就是 dispatchTouchEvent ，不管是viewGroup还是view。在viewGroup中，dispatchTouchEvent 方法主要是把事件分发给子view，而在view中，dispatchTouchEvent 主要是处理消费事件。而主要的消费事件内容是在 onTouchEvent 方法中。下面讨论的是viewGroup与view的默认实现，而在自定义view中，通常会重写 dispatchTouchEvent 和 onTouchEvent 方法，例如DecorView等。

秉着逻辑先行源码后到的原则，本文虽然涉及到大量的源码，但会优先讲清楚流程，有时间的读者仍然建议阅读完整源码。

理解MotionEvent

事件分发中涉及到一个很重要的点：多点触控，这是在很多的文章中没有体现出来的。而要理解viewGroup如何处理多点触控，首先需要对触摸事件信息类：MotionEvent，有一定的认识。MotionEvent中承载了触摸事件的很多信息，理解它更有利于我们理解viewGroup的分发逻辑。所以，首先需要先理解MotionEvent。

触摸事件的基本类型有三种：

• ACTION_DOWN: 表示手指按下屏幕
• ACTION_MOVE: 手指在屏幕上滑动时，会产生一系列的MOVE事件
• ACTION_UP: 手指抬起，离开屏幕

一个完整的触摸事件系列是：从ACTION_DOWN开始，到ACTION_UP结束 。这其实很好理解，就是手指按下开始，手指抬起结束。

手指可能会在屏幕上滑动，那么中间会有大量的ACTION_MOVE事件，例如：ACTION_DOWN、ACTION_MOVE、ACTION_MOVE…、ACTION_UP。

这是正常的情况，而如果出现了一些异常的情况，事件序列被中断，那么会产生一个取消事件：

• ACTION_CANCEL：当出现异常情况事件序列被中断，会产生该类型事件

所以，完整的事件序列是：从ACTION_DOWN开始，到ACTION_UP或者ACTION_CANCEL结束 。当然，这是我们一个手指的情况，那么在多指操作的情况是怎么样的呢？这里需要引入另外的事件类型：

• ACTION_POINTER_DOWN: 当已经有一个手指按下的情况下，另一个手指按下会产生该事件
• ACTION_POINTER_UP: 多个手指同时按下的情况下，抬起其中一个手指会产生该事件

区别于ACTION_DOWN和ACTION_UP，使用另外两个事件类型来表示手指的按下与抬起，使得ACTION_DOWN和ACTION_UP可以作为一个完整的事件序列的边界 。

同时，一个手指的事件序列，是从ACTION_DOWN/ACTION_POINTER_DOWN开始，到ACTION_UP/ACTION_POINTER_UP/ACTION_CANCEL结束。

到这里先简单做个小结：

触摸事件的类型有：ACTION_DOWN、ACTION_MOVE、ACTION_UP、ACTION_POINTER_DOWN、ACTION_POINTER_UP，他们分别代表不同的场景。

一个完整的事件序列是从ACTION_DOWN开始，到ACTION_UP或者ACTION_CANCEL结束。
一个手指的完整序列是从ACTION_DOWN/ACTION_POINTER_DOWN开始，到ACTION_UP/ACTION_POINTER_UP/ACTION_CANCEL结束。

---

第二，我们需要理解MotionEvent中所携带的信息。

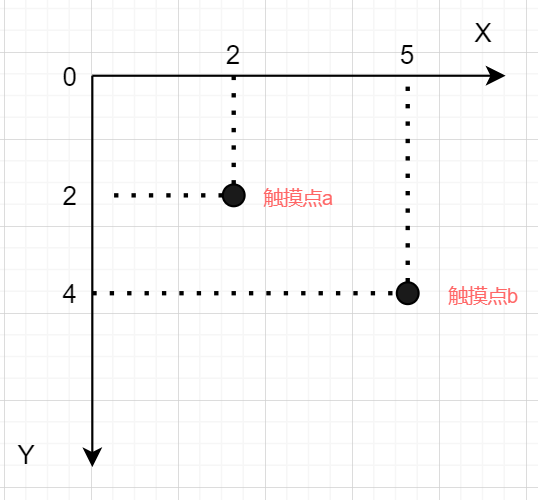

假如现在屏幕上有两个手指按下，如下图：

触摸点a先按下，而触摸点b后按下，那么自然而然就会产生两个事件：ACTION_DOWN和ACTION_POINTER_DOWN。那么是不是ACTION_DOWN事件就只包含有触摸点a的信息，而ACTION_POINTER_DOWN只包含触摸点b的信息呢？换句话说，这两个事件是不是会独立发出触摸事件？答案是：不是。

每一个触摸事件中，都包含有所有触控点的信息。例如上述的点b按下时产生的ACTION_POINTER_DOWN事件中，就包含了触摸点a和触摸点b的信息。那么他是如何区分这两个点的信息？我们又是如何知道ACTION_POINTER_DOWN这个事件类型是属于触摸点a还是触摸点b？

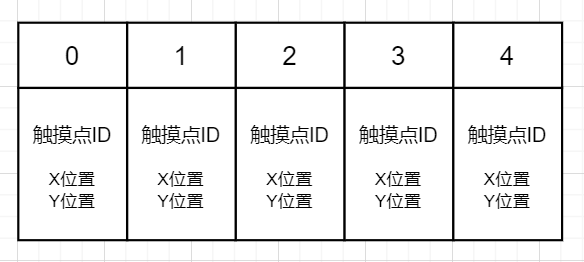

在MotionEvent对象内部，维护有一个数组。这个数组中的每一项对应不同的触摸点的信息，如下图：

数组下标称为触控点的索引，每个节点，拥有一个触控点的完整信息。这里要注意的是，一个触控点的索引并不是一成不变的，而是会随着触控点的数目变化而变化。例如当同时按下两个手指时，数组情况如下图：

而当手指a抬起后，数组的情况变为下图：

可以看到触控点b的索引改变了。所以跟踪一个触控点必须是依靠一个触控点的id，而不是他的索引 。

现在我们知道每一个MotionEvent内部都维护有所有触控点的信息，那么我们怎么知道这个事件是对应哪个触控点呢？这就需要看到MotionEvent的一个方法：getAction 。

这个方法返回一个整型变量，他的低1-8位表示该事件的类型，高9-16位表示触控点索引。我们只需要将这16位进行分离，就可以知道触控点的类型和所对应的触控点。同时，MotionEvent有两个获取触控点坐标的方法：getX()/getY() ，他们都需要传入一个触控点索引来表示获取哪个触控点的坐标信息。

同时还要注意的是，MOVE事件和CANCEL事件是没有包含触控点索引的，只有DOWN类型和UP类型的事件才包含触控点索引。这里是因为非DOWN/UP事件，不涉及到触控点的增加与删除。

这里我们再来小结一下：

• 一个MotionEvent对象内部使用一个数组来维护所有触控点的信息
• UP/DOWN类型的事件包含了触控点索引，可以根据该索引做出对应的操作
• 触控点的索引是变化的，不能作为跟踪的依据，而必须依据触控点id

---

关于MotionEvent需要了解一个更加重要的点：事件分离。

首先需要知道事件分发的一个原则：一个view消费了某一个触点的down事件后，该触点事件序列的后续事件，都由该view消费 。这也比较符合我们的操作习惯。当我们按下一个控件后，只要我们的手指一直没有离开屏幕，那么我们希望这个手指滑动的信息都交给这个view来处理。换句话说，一个触控点的事件序列，只能给一个view消费。

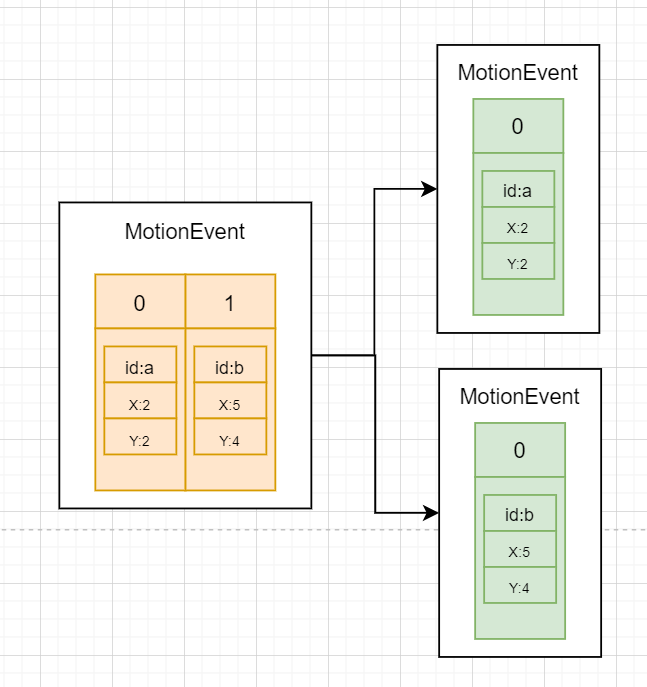

经过前面的描述我们知道，一个事件是包含所有触摸点的信息的。当viewGroup在派发事件时，每个触摸点的信息就需要分开分别发送给感兴趣的view，这就是事件分离。

例如Button1接收了触摸点a的down事件，Button2接收了触摸点b的down事件，那么当一个MotionEvent对象到来时，需要将他里面的触摸点信息，把触摸点a的信息拆开发送给button1，把触摸点b的信息拆开发送给button2。如下图：

那么，可不可以不进行分离？当然可以。这样的话每次都把所有触控点的信息发送给子view。这可以通过FLAG_SPLIT_MOTION_EVENTS这个标志进行设置是否要进行分离。

小结一下：

一个触控点的序列一般情况下只给一个view处理，当一个view消费了一个触控点的down事件后，该触控点的事件序列后续事件都会交给他处理。

事件分离是把一个motionEvent中的触控点信息进行分离，只向子view发送其感兴趣的触控点信息。

我们可以通过设置FLAG_SPLIT_MOTION_EVENTS标志让viewGroup是否对事件进行分离

---

到这里关于MotionEvent的内容就讲得差不多，当然在分离的时候，还需要进行一定的调整，例如坐标轴的更改、事件类型的更改等等，放在后面讲，接下来看看ViewGroup是如何分发事件的。

ViewGroup对于事件的分发

这一步可以说是事件分发中的重头戏了。不过在理解了上面的MotionEvent之后，对于ViewGroup的分发细节也就容易理解了。

整体来说，ViewGroup分发事件分为三个大部分，后面的内容也会围绕着三大部分展开：

1. 拦截事件：在一定情况下，viewGroup有权利选择拦截事件或者交给子view处理
2. 寻找接收事件序列的控件：每一个需要分发给子view的down事件都会先寻找是否有适合的子view，让子view来消费整个事件序列
3. 派发事件：把事件分发到感兴趣的子view中或自己处理

大体的流程是：每一个事件viewGroup会先判断是否要拦截，如果是down事件（这里的down事件表示ACTION_DOWN和ACTION_POINTER_DOWN，下同），还需要挨个遍历子view看看是否有子view消费了down事件，最后再把事件派发下去。

在开始解析之前，必须先了解一个关键对象：TouchTarget。

TouchTarget

前面我们讲到：一个触控点的序列一般情况下只给一个view处理，当一个view消费了一个触控点的down事件后，该触控点的事件序列后续事件都会交给他处理。对于viewGroup来说，他有很多个子view，如果不同的子view接受了不同的触控点的down事件，那么ViewGroup如何记录这些信息并精准把事件发送给对应的子view呢？答案就是：TouchTarget。

TouchTarget中维护了每个子view以及所对应的触控点id，这里的id可以不止一个。TouchTarget本身是个链表，每个节点记录了子view所对应的触控点id。在viewGroup中，该链表的链表头是mFirstTouchTarget，如果他为null，表示没有任何子view接收了down事件。

TouchTarget有个非常神奇的设计，他只使用一个整型变量来记录所有的触控id。整型变量中哪一个二进制位为1，则对应绑定该id的触控点。

例如 00000000 00000000 00000000 10001000，则表示绑定了id为3和id为7的两个触控点，因为第3位和第7位的二进制位是1。这里可以间接说明系统支持的最大多点触控数是32，当然实际上一般是8比较多。当要判断一个TouchTarget绑定了哪些id时，只需要通过一定的位操作即可，既提高了速度，也优化了空间占用。

当一个down事件来临时，viewGroup会为这个down事件寻找适合的子view，并为他们创建一个TouchTarget加入到链表中。而当一个up事件来临时，viewGroup会把对应的TouchTarget节点信息删除。那接下来，就直接看到viewGroup中的dispatchTouchEvent 是如何分发事件的。首先看到源码中的第一部分：事件拦截。

---

事件拦截

这里的拦截分为两部分：安全拦截和逻辑拦截。

安全拦截是一直被忽略的一种情况。当一个控件a被另一个非全屏控件b遮挡住的时候，那么有可能被恶意软件操作发生危险。例如我们看到的界面是这样的：

但实际上，我们看到的这个按钮时不可点击的，实际上触摸事件会被分发到这个按钮后面的真正接收事件的按钮：

然后我们就白给了。这个安全拦截行为由两个标志控制：

• FILTER_TOUCHES_WHEN_OBSCURED：这个标志可以手动给控件设置，表示被非全屏控件覆盖时，直接过滤掉所有触摸事件。
• FLAG_WINDOW_IS_OBSCURED：这个标志表示当前窗口被一个非全屏控件覆盖。

具体的源码如下:

View.java api29
public boolean onFilterTouchEventForSecurity(MotionEvent event) {

    // 两个标志，前者表示当被覆盖时不处理；后者表示当前窗口是否被非全屏窗口覆盖
    if ((mViewFlags & FILTER_TOUCHES_WHEN_OBSCURED) != 0
            && (event.getFlags() & MotionEvent.FLAG_WINDOW_IS_OBSCURED) != 0) {

        // Window is obscured, drop this touch.
        return false;
    }
    return true;
}

第二种拦截是逻辑拦截。如果当前viewGroup中没有TouchTarget，而且这个事件不是down事件，这就意味着viewGroup自己消费了先前的down事件，那么这个事件就无须分发到子view必须自己消费，也就不需要拦截这种情况的事件。除此之外的事件都是需要分发到子view，那么viewGroup就可以对他们进行判断是否进行拦截。简单来说，只有需要分发到子view的事件才需要拦截 。

判断是否拦截主要依靠两个因素：FLAG_DISALLOW_INTERCEPT标志和 onInterceptTouchEvent() 方法。

1. 子view可以通过requestDisallowInterupt方法强制要求viewGroup不要拦截事件，viewGroup中会设置一个FLAG_DISALLOW_INTERCEPT标志表示不拦截事件。但是当前事件序列结束后，这个标志会被清除。如果需要的话需要再次调用requestDisallowInterupt方法进行设置。
2. 如果子view没有强制要求不拦截，那么会调用onInterceptTouchEvent() 方法判断是否需要拦截。onInterceptTouchEvent方法默认只对一种特殊情况作了拦截。一般情况下我们会重写这个方法来拦截事件：

// 只对一种特殊情况做了拦截
// 鼠标左键点击了滑动块
public boolean onInterceptTouchEvent(MotionEvent ev) {

    if (ev.isFromSource(InputDevice.SOURCE_MOUSE)
            && ev.getAction() == MotionEvent.ACTION_DOWN
            && ev.isButtonPressed(MotionEvent.BUTTON_PRIMARY)
            && isOnScrollbarThumb(ev.getX(), ev.getY())) {

        return true;
    }
    return false;
}

viewGroup的 dispatchTouchEvent 方法逻辑中对于事件拦截部分的源码分析如下：

ViewGroup.java api29
public boolean dispatchTouchEvent(MotionEvent ev) {

    ...

    // 对遮盖状态进行过滤
    if (onFilterTouchEventForSecurity(ev)) {


        ...

        // 判断是否需要拦截
        final boolean intercepted;
        // down事件或者有target的非down事件则需要判断是否需要拦截
        // 否则不需要进行拦截判断，因为一定是交给自己处理
        if (actionMasked == MotionEvent.ACTION_DOWN
            || mFirstTouchTarget != null) {

            // 此标志为子view通过requestDisallowInterupt方法设置
            // 禁止viewGroup拦截事件
            final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
            if (!disallowIntercept) {

                // 调用onInterceptTouchEvent判断是否需要拦截
                intercepted = onInterceptTouchEvent(ev);
                // 恢复事件状态
                ev.setAction(action);
            } else {

                intercepted = false;
            }
        } else {

            // 自己消费了down事件，那么后续的事件非down事件都是自己处理
            intercepted = true;
        }
        ...;
    }
    ...;
}

---

寻找消费down事件的子控件

对于每一个down事件，不管是ACTION_DOWN还是ACTION_POINTER_DOWN，viewGroup都会优先在控件树中寻找合适的子控件来消费他。因为对于每一个down事件，标志着一个触控点的一个崭新的事件序列，viewGroup会尽自己的最大能力寻找合适的子控件。如果找不到合适的子控件，才会自己处理down事件。因为，消费了down事件，意味着接下来该触控点的事件序列事件都会交给该view消费，如果viewGroup拦截了事件，那么子view就无法接收到任何事件消息。

viewGroup寻找子控件的步骤也不复杂。首先viewGroup会为他的子控件构造一个控件列表，构造的顺序是view的绘制顺序的逆序，也就是一个view的z轴系数越高，显示高度越高，在列表的顺序就会越靠前。这其实比较好理解，显示越高的控件肯定是优先接收点击的。除了默认情况，我们也可以进行自定义列表顺序，这里就不展开了。

viewGroup会按顺序遍历整个列表，判断触控点的位置是否在该view的范围内、该view是否可以点击等，寻找合适的子view。如果找到合适的子view，则会把down事件分发给他，如果该view接收事件，则会为他创建一个TouchTarget，将该触控id和view进行绑定，之后该触控点的事件就可以直接分发给他了。

而如果没有一个控件适合，那么会默认选取TouchTarget链表的最新一个节点。也就是当我们多点触控时，两次手指按下，如果没有找到合适的子view，那么就被认为是和上一个手指点击的是同个view。因此，如果viewGroup当前有正在消费事件的子控件，那么viewGroup自己是不会消费down事件的。

接下来我们看看源码分析(代码有点长，需要慢慢分析理解）：

ViewGroup.java api29
public boolean dispatchTouchEvent(MotionEvent ev) {

    ...

    // 对遮盖状态进行过滤
    if (onFilterTouchEventForSecurity(ev)) {


        // action的高9-16位表示索引值
        // 低1-8位表示事件类型
        // 只有down或者up事件才有索引值
        final int action = ev.getAction();
        // 获取到真正的事件类型
        final int actionMasked = action & MotionEvent.ACTION_MASK;

        ...

        // 拦截内容的逻辑
        if (actionMasked == MotionEvent.ACTION_DOWN
            || mFirstTouchTarget != null) {

            ...
        }

        ...

        // 三个变量：
        // split表示是否需要对事件进行分裂，对应多点触摸事件
        // newTouchTarget 如果是down或pointer_down事件的新的绑定target
        // alreadyDispatchedToNewTouchTarget 表示事件是否已经分发给targetview了
        final boolean split = (mGroupFlags & FLAG_SPLIT_MOTION_EVENTS) != 0;
        TouchTarget newTouchTarget = null;
        boolean alreadyDispatchedToNewTouchTarget = false;

        // 如果没有取消和拦截进入分发
        if (!canceled && !intercepted) {

			...
			// down或pointer_down事件，表示新的手指按下了，需要寻找接收事件的view
            if (actionMasked == MotionEvent.ACTION_DOWN
                || (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
                || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {


                // 多点触控会有不同的索引，获取索引号
                // 该索引位于MotionEvent中的一个数组，索引值就是数组下标值
                // 只有up或down事件才会携带索引值
                final int actionIndex = ev.getActionIndex();
                // 这个整型变量记录了TouchTarget中view所对应的触控点id
                // 触控点id的范围是0-31，整型变量中哪一个二进制位为1，则对应绑定该id的触控点
                // 例如 00000000 00000000 00000000 10001000
                // 则表示绑定了id为3和id为7的两个触控点
                // 这里根据是否需要分离，对触控点id进行记录，
                // 而如果不需要分离，则默认接收所有触控点的事件
                final int idBitsToAssign = split ? 1 << ev.getPointerId(actionIndex)
                    : TouchTarget.ALL_POINTER_IDS;

                // down事件表示该触控点事件序列是一个新的序列
                // 清除之前绑定到到该触控id的TouchTarget
                removePointersFromTouchTargets(idBitsToAssign);

                final int childrenCount = mChildrenCount;
                // 如果子控件数目不为0而且还没绑定到新的id
                if (newTouchTarget == null && childrenCount != 0) {

                    // 使用触控点索引获取触控点位置
                    final float x = ev.getX(actionIndex);
                    final float y = ev.getY(actionIndex);
                    // 从前到后创建view列表
                    final ArrayList<View> preorderedList = buildTouchDispatchChildList();
                    // 判断是否是自定义view顺序
                    final boolean customOrder = preorderedList == null
                        && isChildrenDrawingOrderEnabled();
                    final View[] children = mChildren;

                    // 遍历所有子控件
                    for (int i = childrenCount - 1; i >= 0; i--) {

                        // 从子控件列表中获取到子控件
                        final int childIndex = getAndVerifyPreorderedIndex(
                            childrenCount, i, customOrder);
                        final View child = getAndVerifyPreorderedView(
                            preorderedList, children, childIndex);

                        ...

                        // 检查该子view是否可以接受触摸事件和是否在点击的范围内
                        if (!child.canReceivePointerEvents()
                            || !isTransformedTouchPointInView(x, y, child, null)) {

                            ev.setTargetAccessibilityFocus(false);
                            continue;
                        }

                        // 检查该子view是否在touchTarget链表中
                        newTouchTarget = getTouchTarget(child);
                        if (newTouchTarget != null) {

                            // 链表中已经存在该子view，说明这是一个多点触摸事件
                            // 即两次都触摸到同一个view上
                            // 将新的触控点id绑定到该T
