【网络】TCP/IP协议族基础知识

一、TCP/IP协议群基础知识

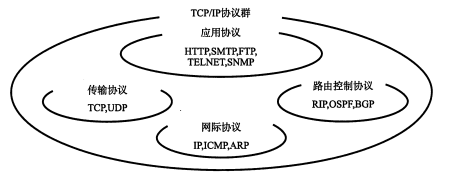

从字面上来将TCP/IP协议，很多人会认识其主要由TCP、IP协议构成。具体来说IP或ICMP、TCP或UDP、TELNET或FTP、以及HTTP等都属由TCP/IP的协议。他们与TCP或IP的关系密切，是互联网不可缺少的组成部分。

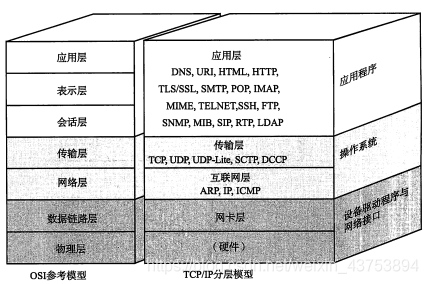

二、TCP/IP协议群的分层模型

1、硬件（物理层）

TCP/IP协议中最底层的是负责数据传输的硬件。

2、网卡层（数据链路层）

数据链路层实现了网卡接口的网络驱动程序，以处理数据再物理媒介（比如以太网、令牌环等）上的传输。

数据链路层常用的两个协议是ARP（地址解析协议）和RARP（逆地址解析协议），它们实现了IP地址和机器物理地址（通常是MAC地址，以太网地址、令牌环和802.11无线网络都是用MAC地址）之间的相互转换。

网络层是使用IP地址来寻址一台机器，而数据链路层使用物理地址来寻址一台机器，因此网络必须先将目标机器的IP地址转化成其物理地址，才能使用数据链路层提供的服务，这就是ARP协议的作用。RARP协议仅用于网络上某些无盘工作站。

3、互联网层（网络层）

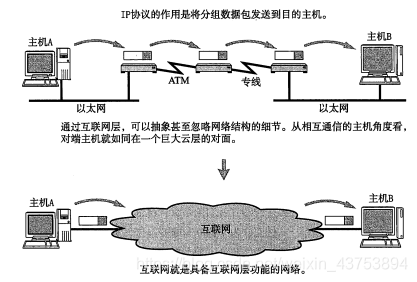

网络层实现数据包的选路和转发。WAN（广域网）通常使用众多的分级的路由器来连接分散的主机或LAN（局域网），因此，通信的两台主机不是直接相连的，而是通过多个中间节点（路由器）连接的。**网络层的任务就是选择这些中间节点，以确定两台主机之间的通信路径。**同时，网络层对上层协议隐藏了网路拓扑连接的细节，使得再传输层和网络应用程序看来，通信的双方是相互连接的。

网络层的主要协议是IP协议（因特网协议）和ICMP协议（因特网控制报文协议），而IP协议是网络层的核心，其主要的作用是通过数据包的目的IP地址来决定如何投递它，如果未能找到目的地址会因为发送失败而被丢弃。ICMP协议是IP协议的一个补充，主要用于检测网络连接，如果数据包发送途中发生异常无法到达对端目标地址的时候，就会给发送端发送一个发生异常的通知。

4、传输层

传输层为两台主机上的应用程序提供端到端（end to end）的通信。与网络层使用的逐级通信方式不同，传输层只会关注通信的起事端和目的端，而不在乎数据报的中转过程。

传输层的主要协议有三个：TCP协议（传输控制协议）、UDP协议（用户数据包协议）、SCTP协议（流控制传输协议）。其中TCP协议和UDP协议是最为常见的传输层协议，SCTP协议是一种相对较新的传输层协议，他是为了再因特网上传输电话信号而设计的。

TCP协议是一种为传输层提供可靠的、面向连接的和基于流的服务，其使用超时重传、数据确认等方式来确保数据包被正确的发送至目的端，因此TCP服务是可靠的。使用TCP协议的双方必须 先建立TCP连接，并在内核为该连接维持一些必要的数据结构。

UDP协议是一种为应用层提供不可靠、无连接和基于数据报的服务。UDP协议无法保证数据从发送端正确的发送到目的端，如果数据发送过程出现异常，UDP协议只会简单的通知应用程序发送失败。使用UDP协议通常需要自己处理数据确认、超时重传等逻辑。UDP协议是无连接的，所以通信双方不会保持一个长久的联系，每次发送数据都需要明确指定接收端的地址。

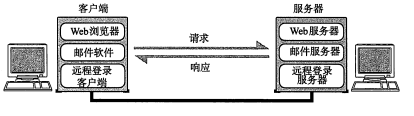

5、应用层（会话层以上的分层）

应用层负责处理应用程序的逻辑。数据链路层、网络层和传输层负责处理网络细节，所以他们都需要在内核中进行实现。

应用层协议有很多例如：ping、DNS、telnet、OSPF等等，其中值得注意的是 ping是应用程序而不是协议，他是基于ICMP协议的调式网络环境的工具。

三、数据的封装和分用

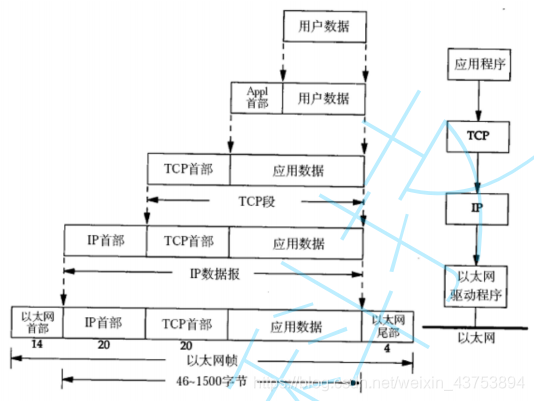

1、封装

上层协议是通过封装实现上、下层协议之间相互提供服务的。应用程序在发送到物理网络上之前，将沿着协议栈从上往下依次传递。每层协议都将在上层数据的基础上加上自己的头部信息（有时还包含有尾部信息），以实现该层的功能。

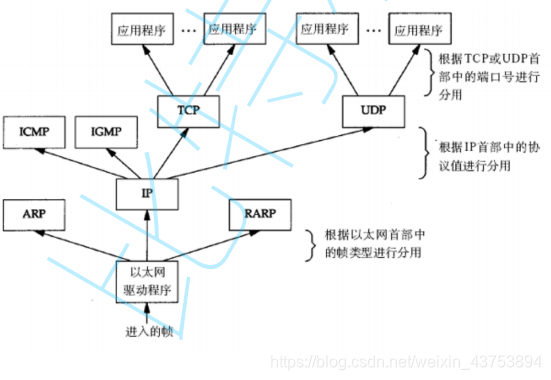

2、分用

当帧达到目的主机是，将沿着协议栈自底向上依次传递，各层协议依次处理帧中本层负责的头部数据，以获取所需要的信息，并最终将处理后的帧交给目标应用程序。这个过程称为分用，其主要依靠的是头部信息中的类型字段实现的。

【注】：文中图片均剪切自《图解TCP/IP(第五版)》、《Linux高性能服务器编程》
