DQPSK调制

一 码型变换

该部分主要参考《数字调制解调计数的MATLAB与FPGA实现》第七章的内容，将输入单比特数据进行串并转换、差分编码、极性变换以及插值。区别主要在于，书中系统时钟是输入数据速率的4倍，使用8倍插值。为了方便使用，让输入数据时钟等于系统时钟clk，差分变换后是数据时钟为2*clk，2倍插值后要求的数据时钟为clk。

1.软件设计

软件代码如下：

module CodeTrans(
    input rst_n,    //复位信号，低电平有效
    input sclk, //采样频率
    input din,  //输入串行信号

//    output reg [1:0]ab,
//    output wire [1:0]cd,
    output signed[1:0] di,  //串并转换、差分编码、插值处理后的同相支路信号
    output signed[1:0] dq   //串并转换、差分编码、插值处理后的正交支路信号
    );

//串并转换，sclk速率的单比特数据转换为sclk/2速率的双比特码元
reg [1:0]ab;    //双比特码元
reg cnt;
reg dint;
always@(posedge sclk or negedge rst_n) begin
    if(!rst_n) begin
        ab <= 2'd0;
        cnt <= 1'b0;
        dint <= 1'b0;
    end
    else begin
        cnt <= cnt + 1'b1;
        if(!cnt)
            dint <= din;
        else
            ab <= {din,dint};
    end
end

//绝对码ab变成相对码cd，码元时钟由cnt给出
wire [1:0]cd;
ab2cd ab2cd_inst(
    .rst_n(rst_n),
    .clk(cnt),
    .ab(ab),
    .cd(cd)
);

//对相对码进行插值和极性变换
reg [1:0]dit,dqt;
always@(posedge sclk or negedge rst_n) begin
    if(!rst_n) begin
        dit <= 1'b0;
        dqt <= 1'b0;
    end
    else begin
        if(!cd[0])
            dit <= 2'b01;   //+1
        else
            dit <= 2'b11;   //-1
        if(!cd[1])
            dqt <= 2'b01;
        else
            dqt <= 2'b11;
    end
end
assign di = dit;
assign dq = dqt;

endmodule

//这是ab2cd.v文件的程序清单
module ab2cd (
	rst_n,clk,ab,
	cd);

	input		rst_n;       //复位信号，低电平有效
	input		clk;       //FPGA系统时钟
	input	 [1:0]	ab;  //输入的绝对码数据
	output [1:0]	cd;  //转换后的相对码数据

	reg [1:0] ef;
	always @(posedge clk or negedge rst_n)
		if (!rst_n)
		   begin
			   ef <= 2'd0;
			end
		else
			begin
				if ((ab==2'b10) && (ef==2'b00))
					ef <= 2'b10;
				else if ((ab==2'b10) && (ef==2'b10))
					ef <= 2'b11;
				else if ((ab==2'b10) && (ef==2'b11))
					ef <= 2'b01;
				else if ((ab==2'b10) && (ef==2'b01))
					ef <= 2'b00;


				else if ((ab==2'b01) && (ef==2'b00))
					ef <= 2'b01;
				else if ((ab==2'b01) && (ef==2'b10))
					ef <= 2'b00;
				else if ((ab==2'b01) && (ef==2'b11))
					ef <= 2'b10;
				else if ((ab==2'b01) && (ef==2'b01))
					ef <= 2'b11;

				else if ((ab==2'b11) && (ef==2'b00))
					ef <= 2'b11;
				else if ((ab==2'b11) && (ef==2'b10))
					ef <= 2'b01;
				else if ((ab==2'b11) && (ef==2'b11))
					ef <= 2'b00;
				else if ((ab==2'b11) && (ef==2'b01))
					ef <= 2'b10;

				else if ((ab==2'b00) && (ef==2'b00))
					ef <= 2'b00;
				else if ((ab==2'b00) && (ef==2'b10))
					ef <= 2'b10;
				else if ((ab==2'b00) && (ef==2'b11))
					ef <= 2'b11;
				else if ((ab==2'b00) && (ef==2'b01))
					ef <= 2'b01;
			end

	assign cd = ef;

endmodule


2.软件仿真

首先生成单比特数据流文件，使用matlab将8bit类型0-255整体转换成二进制数据保存在txt文件中，参考的链接和代码如下

matlab生成数据以二进制数据格式写入txt文件中_者乎之类的的博客-优快云博客_matlab生成二进制txt文件

QB=8;
data = (0:255);
fid=fopen('E:/.../.../.../din.txt','w');
for k=1:length(data)
    b_data=dec2bin(data(k),QB);
    for q=1:QB
        if b_data(q)=='1'
            tb=1;
        else
            tb=0;
        end
        fprintf(fid,'%d',tb);
        fprintf(fid,'\r\n');
    end
end
fclose(fid);

然后编写testbanch，读取二进制数据并输出，关于如何使用verilog读取文件，可以参考如下链接

Verilog读写文件 - 全栈程序员必看 (javaforall.cn)

Verilog中的文件的读取和写入 - match_boy - 博客园 (cnblogs.com)

 代码如下

`timescale 1ns / 1ps

module tb_CodeTrans();

reg clk;
reg rst_n;
reg din;
integer fp_r;
reg [15:0]cnt;

initial begin
    clk = 1'b1;
    forever
    #10
    clk = ~clk;
end

initial begin
    rst_n = 1'b0;
    #40
    rst_n = 1'b1;
end

initial begin
    fp_r = $fopen("E:/.../.../.../din.txt","r");
end

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        din <= 1'b0;
        cnt <= 16'd0;
    end
    else if(cnt < 16'd2048) begin
        $fscanf(fp_r,"%b",din);
        cnt <= cnt +1;
    end
    else
        $fclose(fp_r);
end

//wire [1:0]ab;
//wire [1:0]cd;
wire [1:0]di;
wire [1:0]dq;

CodeTrans CodeTrans_inst(
    .rst_n(rst_n),    //复位信号，低电平有效
    .sclk(clk), //采样频率
    .din(din),  //输入串行信号

//    .ab(ab),
//    .cd(cd),
    .di(di),  //串并转换、差分编码、插值处理后的同相支路信号
    .dq(dq)   //串并转换、差分编码、插值处理后的正交支路信号
    );

endmodule

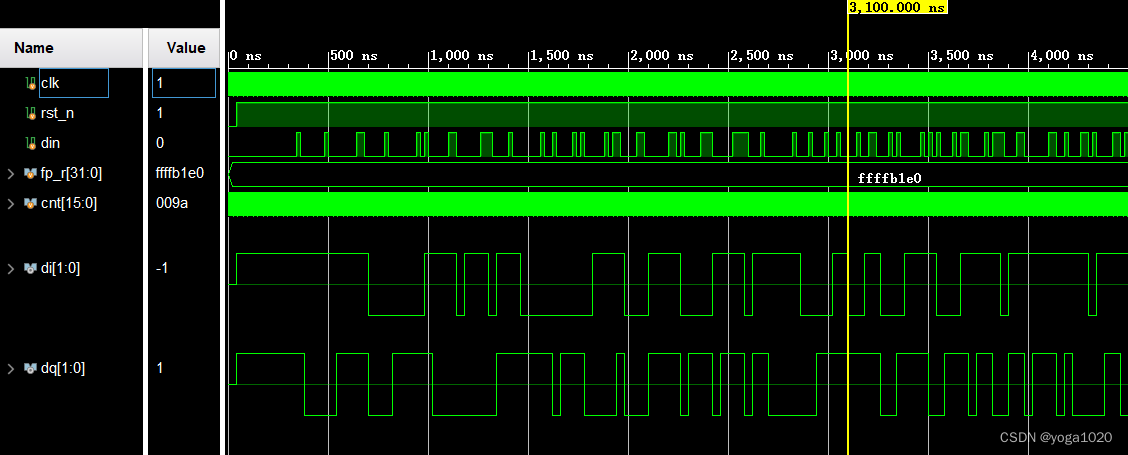

仿真结果如下

二 FIR滤波

1.Vivado FIR IP核的参考链接

关于Vivado FIR IP核的使用可以参考以下链接

Xilinx FIR IP使用方法总结_wuzhirui志锐的博客-优快云博客_fir ip核 抽取功能

FPGA数字信号处理（五）Vivado FIR IP核实现_FPGADesigner的博客-优快云博客_数字信号处理的fpga实现

vivado FIR ip核使用，vivado FIR滤波器设计_bjffn的博客-优快云博客_vivado的fir滤波器ip核用法

关于插值的相关链接可以参考

数字信号处理基础----插值、抽取滤波器_black_pigeon的博客-优快云博客_插值滤波器

 FPGA信号处理系列文章——FIR半带插值滤波器_十年老鸟的博客-优快云博客_fir插值滤波器

 FPGA实现信号n倍插值（内插0）_ML__LM的博客-优快云博客_fpga插值滤波

2.MATLAB的滤波器设计工具生成滤波器系数coe文件

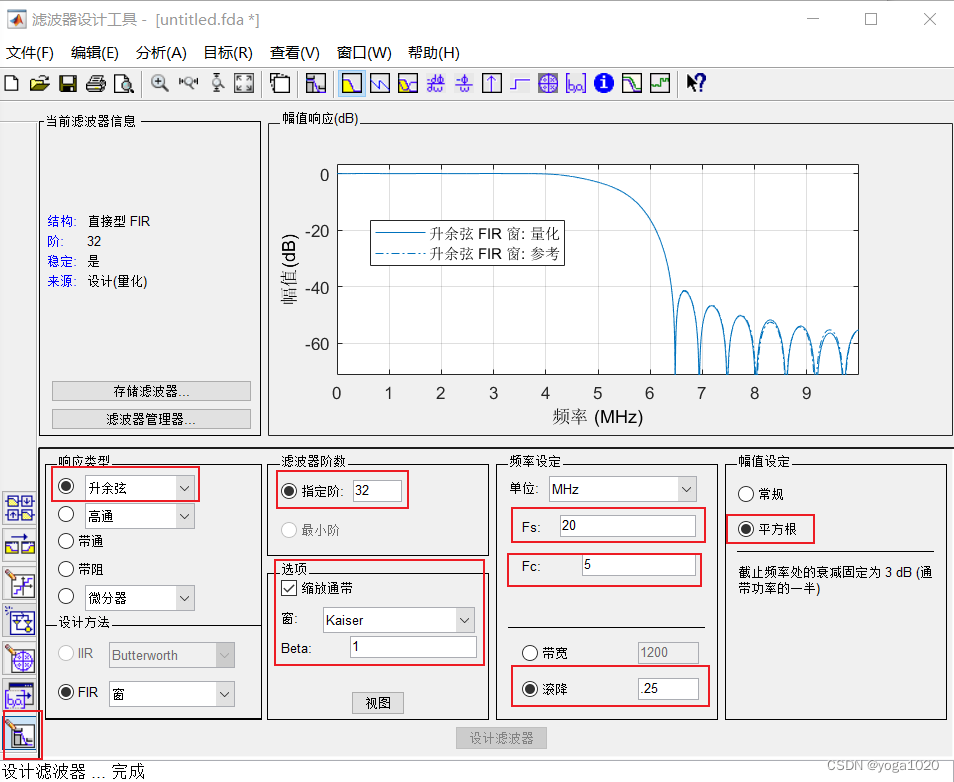

首先使用MATLAB的滤波器设计工具（调用filterDesigner命令），生成所需滤波器参数。在设计滤波器界面选择响应类型为“升余弦”，幅值设置为平方根。滤波器阶数设置的不宜过大，否者会占用FPGA太多DSP资源，这里设置为32。根号升余弦滚降系数设置为0.25，频率设置中，Fs对应的是输入信号采样率，这里设置为20MHz；Fc是指3dB带宽频率，假设输入符号速率为fs=1/Ts=10MHz，则根号升余弦滤波器的带宽为(1+alpha)/2Ts=6.25，Fc对应的是(1-alpha)/2Ts和(1+alpha)/2Ts中点的位置为Fc=fs/2=5MHz。缩放通带的设置不清楚作用，先不管。

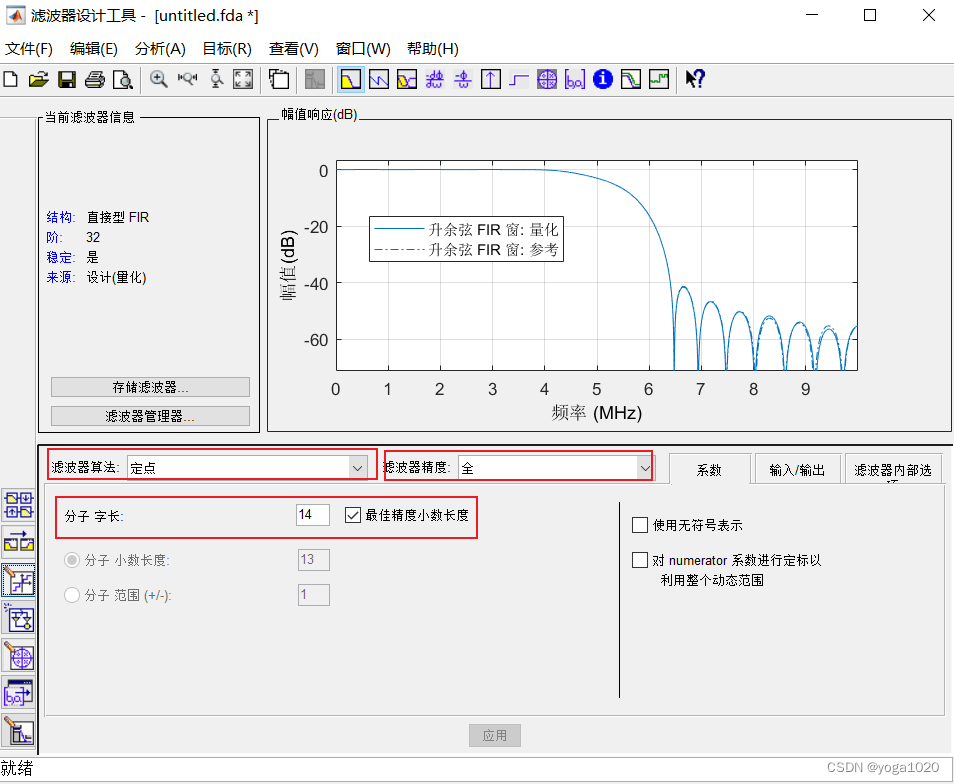

 生成滤波器后打开“设置量化参数”的界面，如下图所示，滤波器算法选择“定点”滤波器精度设置为全，系数字长设置为14，这样2bit输入对应16bit输出，符合后续设计要求，勾选最佳精度小数长度。点击“应用”后，可以观察到量化后的频谱基本贴合参考频谱。

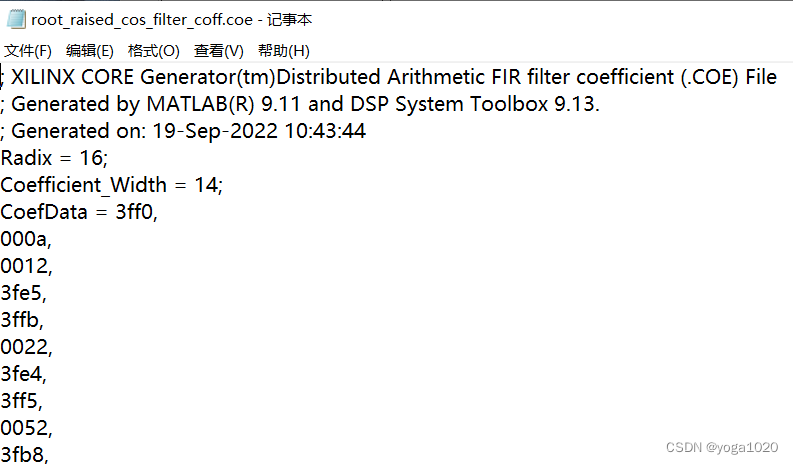

 最后点击工具栏中的“目标->XILINX系数(.COE)文件”，就可以生成根号升余弦滤波器系数的coe文件，其中滤波器系数使用16进制表示。

3.设置FIR IP核

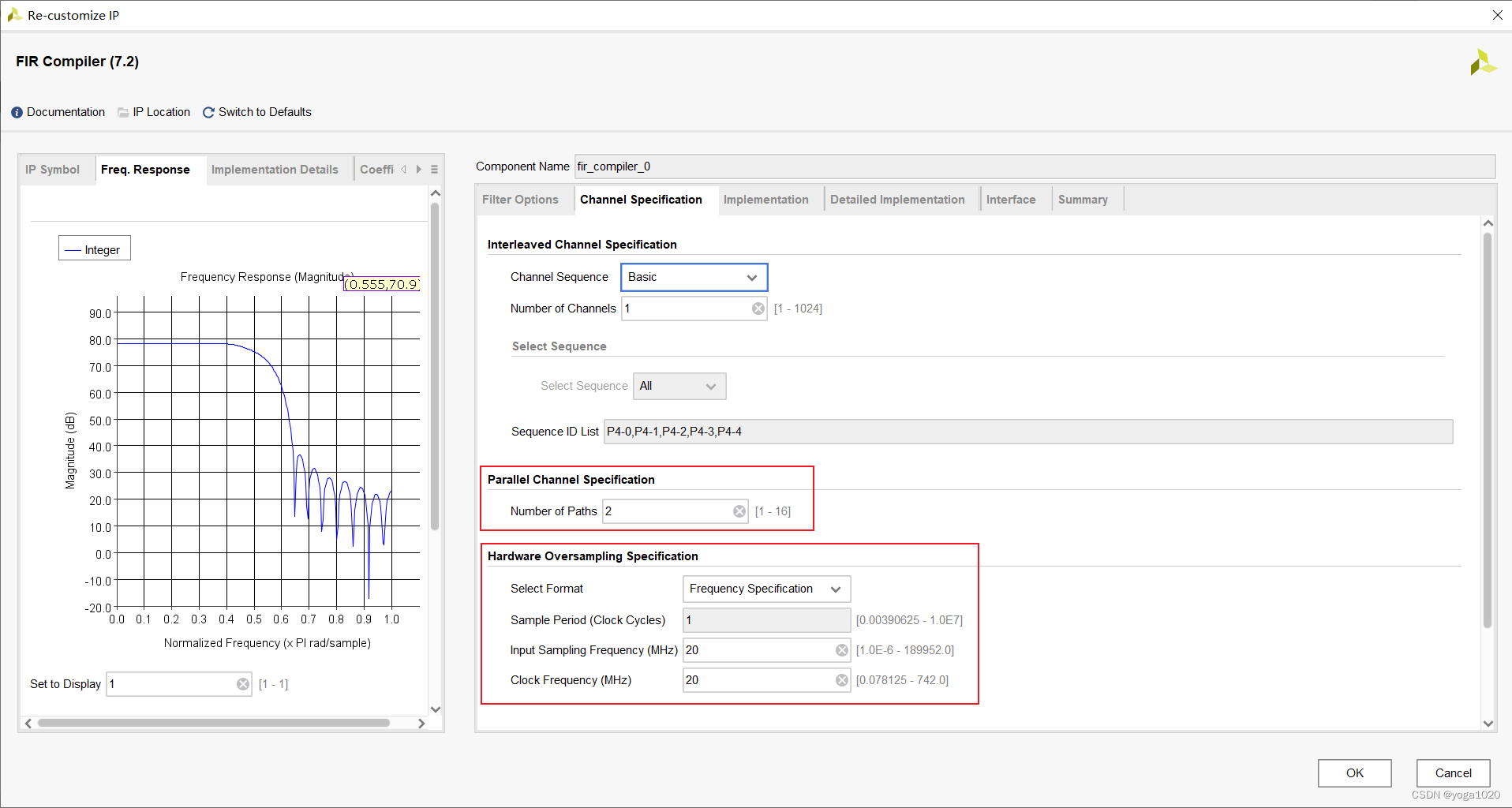

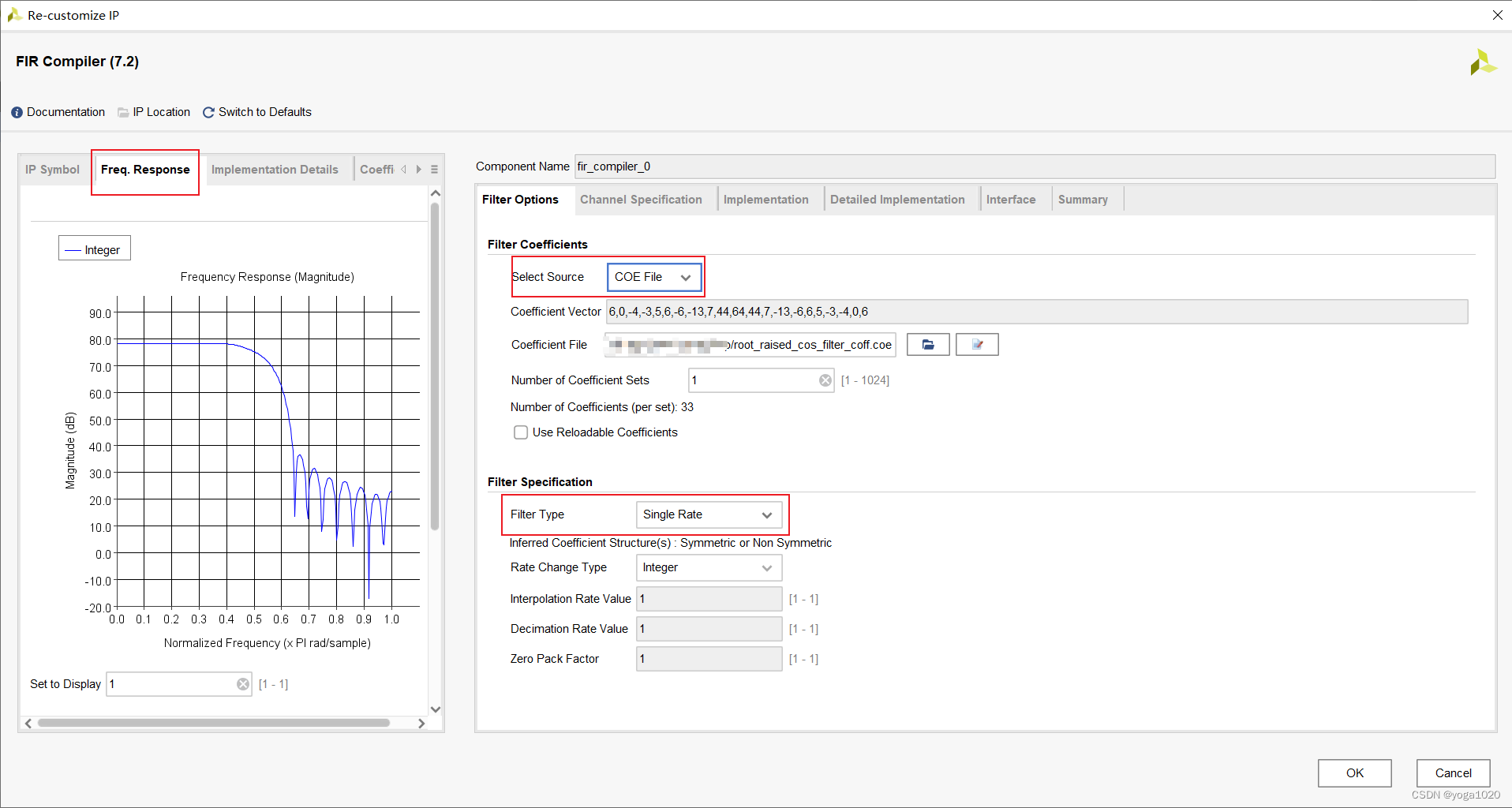

首先使用COE文件加载滤波器系数，左侧可以看到滤波器响应和MATLAB滤波器设计工具中的一致。由于插值是使用verilog代码实现的，所以这里将滤波器类型设置为单速率。

 由于需要对I路和Q路同时滤波，所以设置并行通道路径数量为2。设置采样率和时钟频率一致。

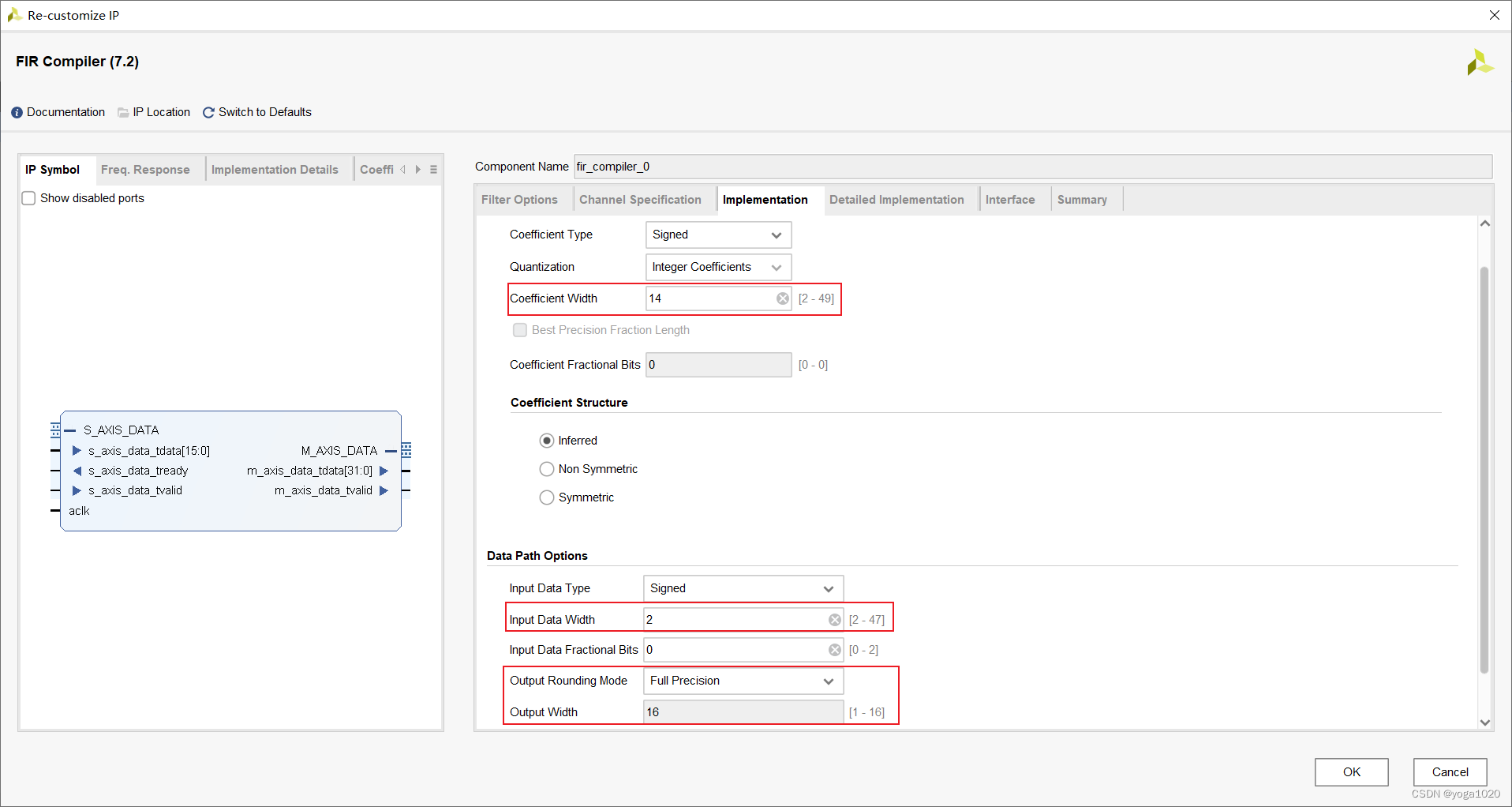

 滤波器系数位宽设置要和MATLAB中设置的一致，由于导入的是16进制滤波器系数，这里的量化方式为默认的“整数系数”。输入信号位宽为2bit，输出选择全精度，输出信号位宽为16bit，到时候要舍弃后4位。

 FIR滤波器的实现方式和接口则保持默认。

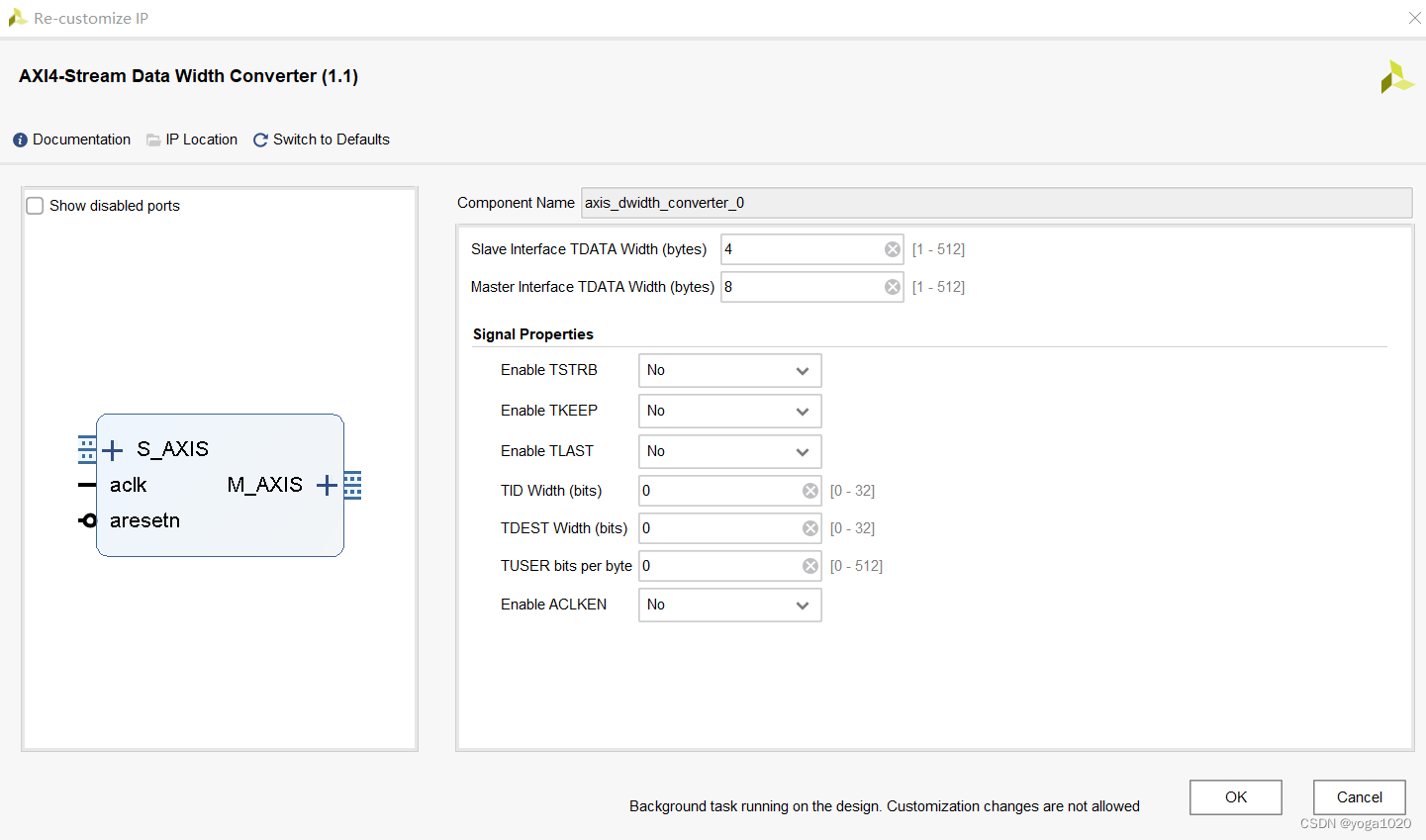

4.设置Data Width Converter IP核

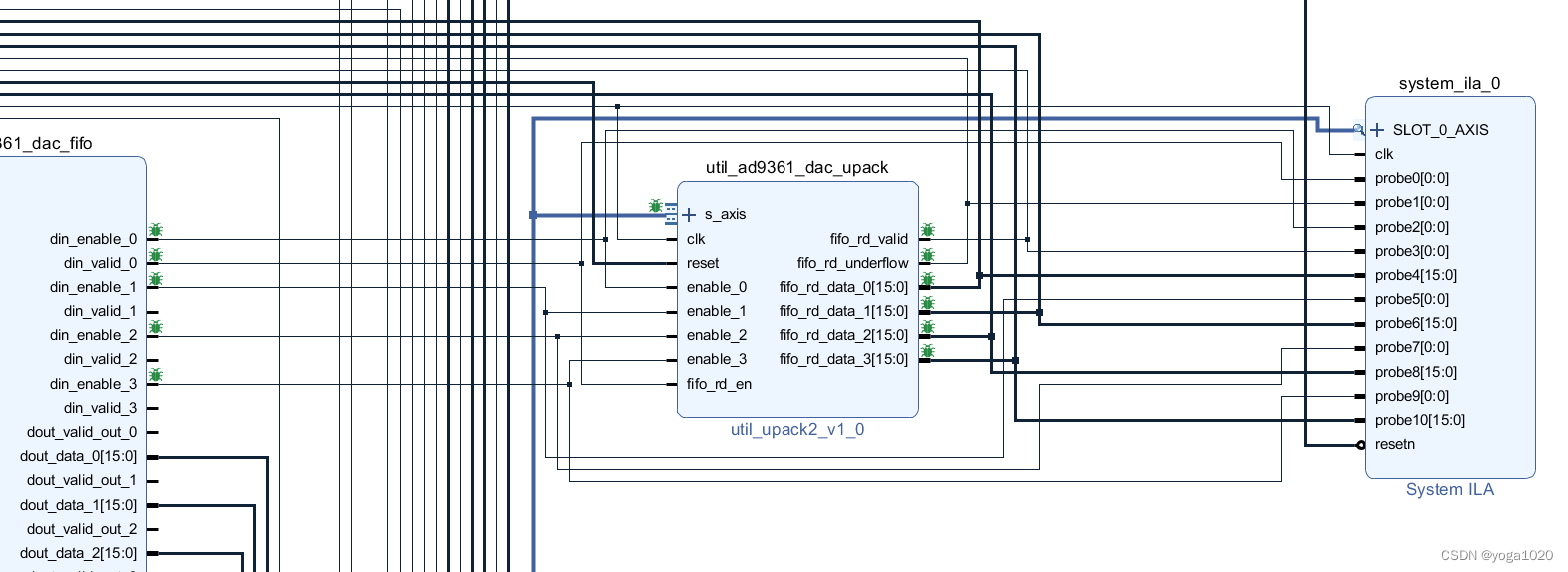

由于后续需要替换掉官方HDL工程里的dac_dma模块，因此需要先通过ILA分析util_upack2模块，观察s_axis和fifo_rd_data_x接口的工作方式。

这里在进行调试的时候需要注意，如果直接进行debug会报出warning并且不显示波形，

WARNING: [Labtools 27-3361] The debug hub core was not detected.

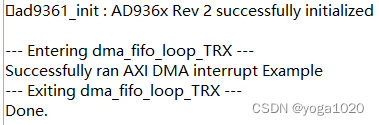

因此需要先运行软件部分，完成ad9361初始化（因为ILA使用的时钟是分频后的时钟，在初始化完成以前，该信号不是free running clock）以后再打开Hardware Manager并Open Target，这样就能正确观察波形了。可以参考以下链接

WARNING: [Labtools 27-3361] The debug hub core was not detected. (xilinx.com)

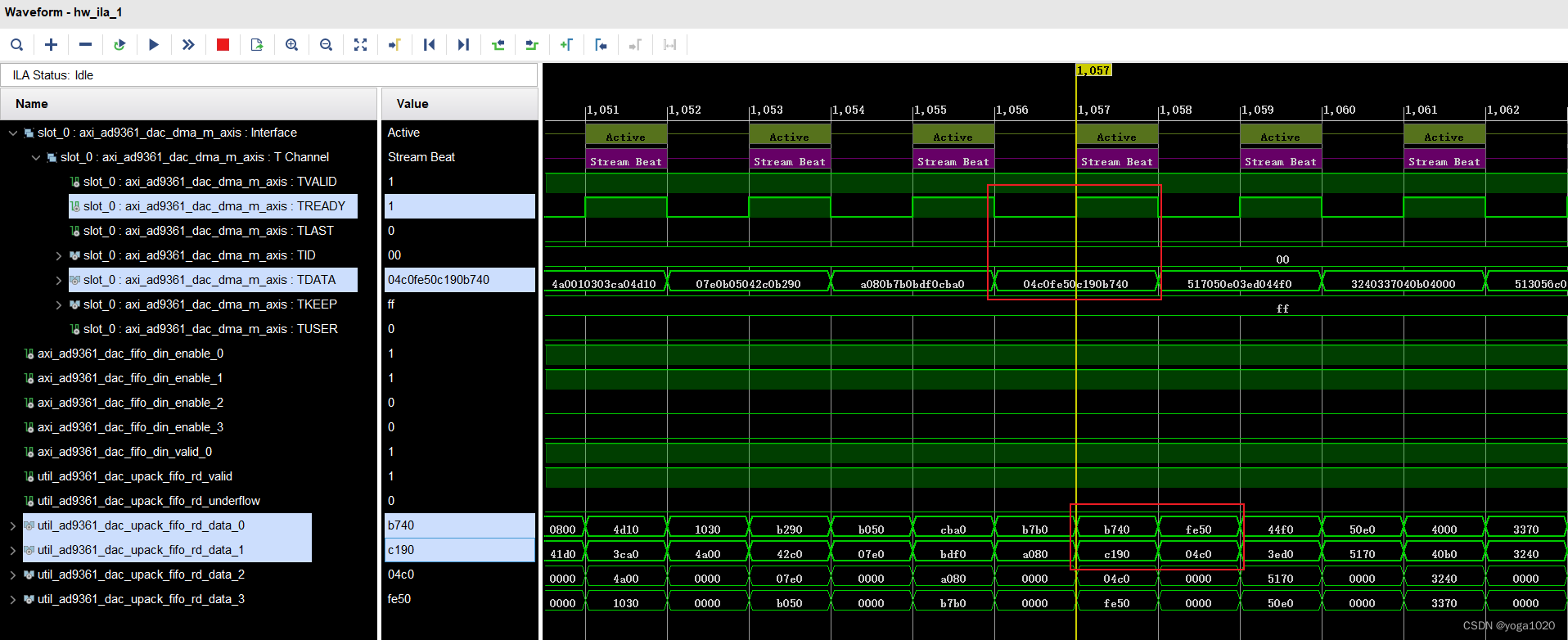

从时序图中可以看出， 隔一个时钟周期dac_upack才准备好接收信号。由于使用的是单发单收，因此只有data_0和data_1通道使能。先输出的是低32位数据，后输出高32位数据。与下面链接的仿真结果一致：

使用官方的HDL试验ADC数据 之一_mcupro的博客-优快云博客

由于AD9361的dac_upack IP核输入的是64位数据，并且在单发单收的情况下，先发送低32位，后发送高32位数据，而FIR IP核的输出是32位的，因此需要AXI4-Stream Data Width Converter IP核将32位数转换为64位数，先输入的数据放在低位，后输入的数据放在高位，符合先输入先发送的顺序。IP核的配置如下，只需要设置位宽，其余默认

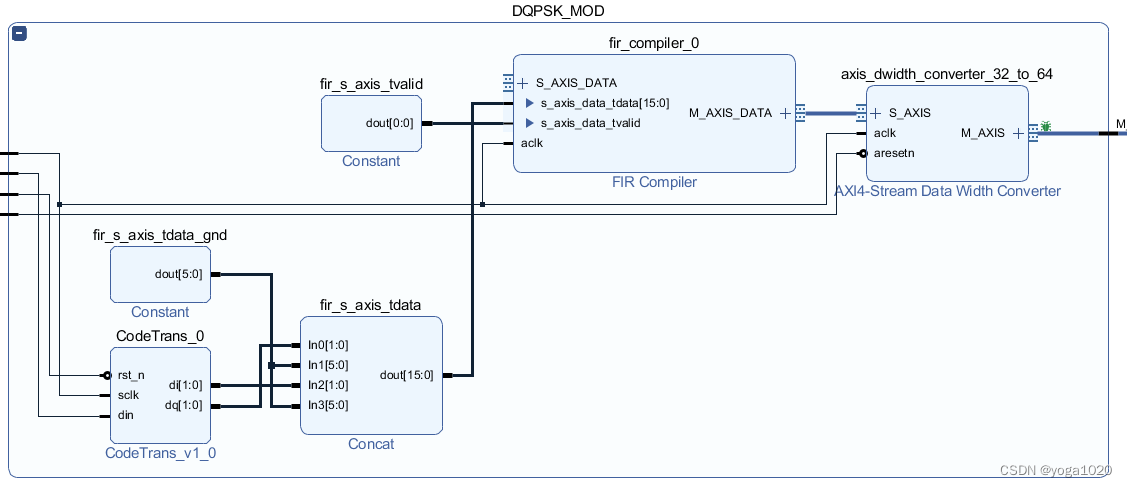

5.代码编写与仿真

例化CodeTrans、Fir Complier和AXI4-Stream Data Width Converter IP核，并将fir的s_axis_data_tvalid设置为1，让fir的输入数据一直有效，将converter的m_axis_tready设置为1，让converter可以一直输出数据。使用位拼接将di和dq拼成16bit位宽的data_tdata，其中di放在高8位，dq放在低8位，fir的输出数据作为converter的输入数据，整体代码如下：

`timescale 1ns / 1ps

module dqpsk_mod(
    input rst_n,    //复位信号，低电平有效
    input sclk, //采样频率
    input din,  //输入串行信号

    output [1:0]di,
    output [1:0]dq,

    output fir_s_axis_data_tvalid,
    output fir_s_axis_data_tready,
    output [15:0]fir_s_axis_data_tdata,
    output fir_m_axis_data_tvalid,
    output [31:0]fir_m_axis_data_tdata,

    output converter_s_axis_tready,
    output converter_m_axis_tvalid,
    output converter_m_axis_tready,
    output [63:0]converter_m_axis_tdata
    );

//wire [1:0]di;
//wire [1:0]dq;

CodeTrans CodeTrans_inst(
    .rst_n(rst_n),    //复位信号，低电平有效
    .sclk(sclk), //采样频率
    .din(din),  //输入串行信号
    .di(di),  //串并转换、差分编码、插值处理后的同相支路信号
    .dq(dq)   //串并转换、差分编码、插值处理后的正交支路信号
    );

//wire s_axis_data_tvalid;
assign fir_s_axis_data_tvalid=1'b1;
//wire [15:0]s_axis_data_tdata;
assign fir_s_axis_data_tdata={6'd0,di,6'd0,dq};
fir_compiler_0 fir_compiler_inst (
  .aclk(sclk),                              // input wire aclk
  .s_axis_data_tvalid(fir_s_axis_data_tvalid),  // input wire s_axis_data_tvalid
  .s_axis_data_tready(fir_s_axis_data_tready),  // output wire s_axis_data_tready
  .s_axis_data_tdata(fir_s_axis_data_tdata),    // input wire [15 : 0] s_axis_data_tdata
  .m_axis_data_tvalid(fir_m_axis_data_tvalid),  // output wire m_axis_data_tvalid
  .m_axis_data_tdata(fir_m_axis_data_tdata)    // output wire [31 : 0] m_axis_data_tdata
);

//wire s_axis_data_tvalid;
assign converter_m_axis_tready=1'b1;
axis_dwidth_converter_0 axis_dwidth_converter_inst (
  .aclk(sclk),                    // input wire aclk
  .aresetn(rst_n),              // input wire aresetn
  .s_axis_tvalid(fir_m_axis_data_tvalid),  // input wire s_axis_tvalid
  .s_axis_tready(converter_s_axis_tready),  // output wire s_axis_tready
  .s_axis_tdata(fir_m_axis_data_tdata),    // input wire [31 : 0] s_axis_tdata
  .m_axis_tvalid(converter_m_axis_tvalid),  // output wire m_axis_tvalid
  .m_axis_tready(converter_m_axis_tready),  // input wire m_axis_tready
  .m_axis_tdata(converter_m_axis_tdata)    // output wire [63 : 0] m_axis_tdata
);
endmodule

测试代码如下，需要产生频率为20MHz的时钟信号，从单比特数据流文件中读取串行数据，代码如下：

`timescale 1ns / 1ps

module tb_dqpsk_mod();

reg clk;
reg rst_n;
reg din;
integer fp_r;
reg [15:0]cnt;

//20MHz时钟
initial begin
    clk = 1'b1;
    forever
    #25
    clk = ~clk;
end

initial begin
    rst_n = 1'b0;
    #40
    rst_n = 1'b1;
end

initial begin
    fp_r = $fopen("E:/VivadoProject/2022/code_trans/din.txt","r");
end

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        din <= 1'b0;
        cnt <= 16'd0;
    end
    else if(cnt < 16'd2048) begin
        $fscanf(fp_r,"%b",din);
        cnt <= cnt +1;
    end
    else
        $fclose(fp_r);
end

wire [1:0]di;
wire [1:0]dq;
wire fir_s_axis_data_tvalid;
wire fir_s_axis_data_tready;
wire [15:0]fir_s_axis_data_tdata;
wire fir_m_axis_data_tvalid;
wire [31:0]fir_m_axis_data_tdata;
wire [15:0]fil_di;
wire [15:0]fil_dq;

wire converter_s_axis_tready;
wire converter_m_axis_tvalid;
wire converter_m_axis_tready;
wire [63:0]converter_m_axis_tdata;

assign fil_di=fir_m_axis_data_tdata[31:16];
assign fil_dq=fir_m_axis_data_tdata[15:0];

dqpsk_mod dqpsk_mod_inst(
    .rst_n(rst_n),    //复位信号，低电平有效
    .sclk(clk), //采样频率
    .din(din),  //输入串行信号

    .di(di),
    .dq(dq),

    .fir_s_axis_data_tvalid(fir_s_axis_data_tvalid),
    .fir_s_axis_data_tready(fir_s_axis_data_tready),
    .fir_s_axis_data_tdata(fir_s_axis_data_tdata),
    .fir_m_axis_data_tvalid(fir_m_axis_data_tvalid),
    .fir_m_axis_data_tdata(fir_m_axis_data_tdata),

    .converter_s_axis_tready(converter_s_axis_tready),
    .converter_m_axis_tvalid(converter_m_axis_tvalid),
    .converter_m_axis_tready(converter_m_axis_tready),
    .converter_m_axis_tdata(converter_m_axis_tdata)
    );
endmodule

仿真的时候遇到一个问题，直接使用行为级仿真的话，仿真的时候会卡住，并且报warning，经查由于使用了fir IP核，需要先综合，再执行综合后功能仿真"Run Post-Synthesis Functional Simulation"，参考以下链接：

【FPGA_004】用vivado自带仿真工具，仿真FFTip核时，一直失败，停在检查点_刻一的博客-优快云博客

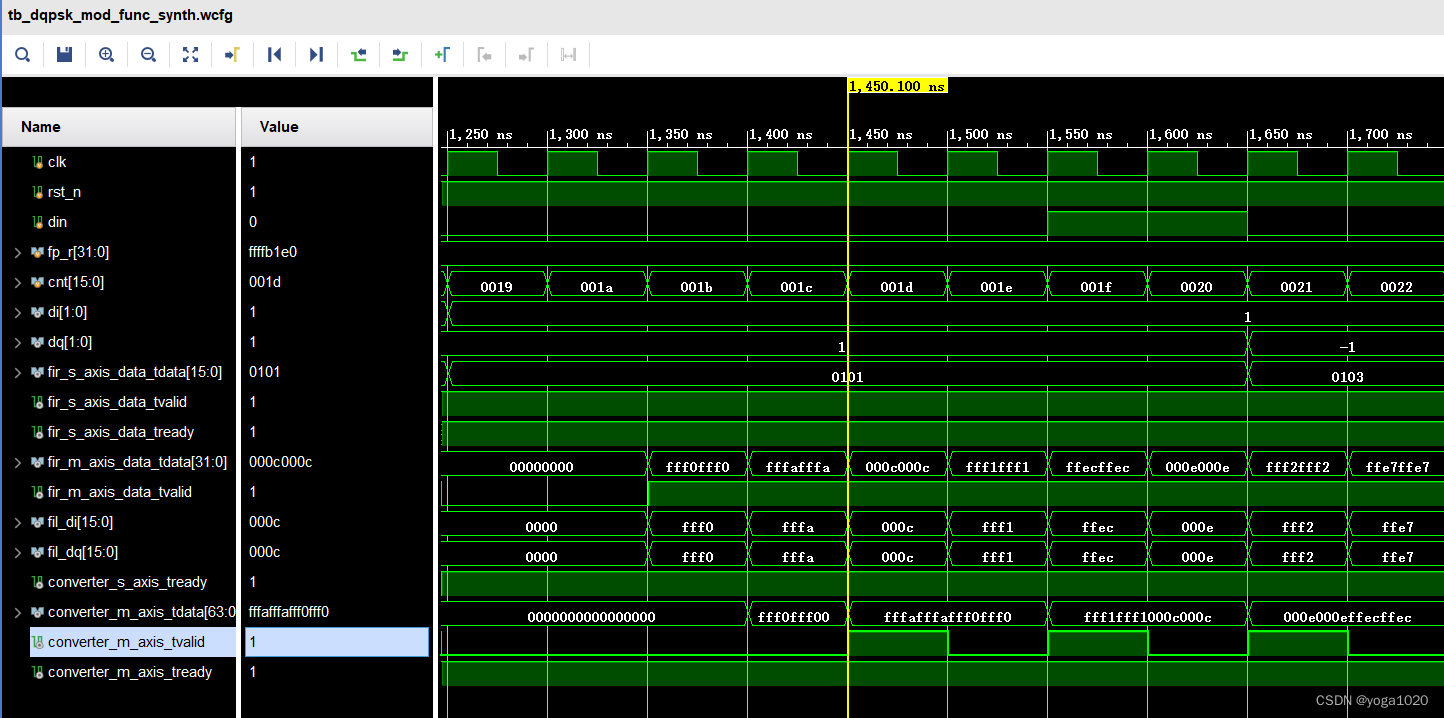

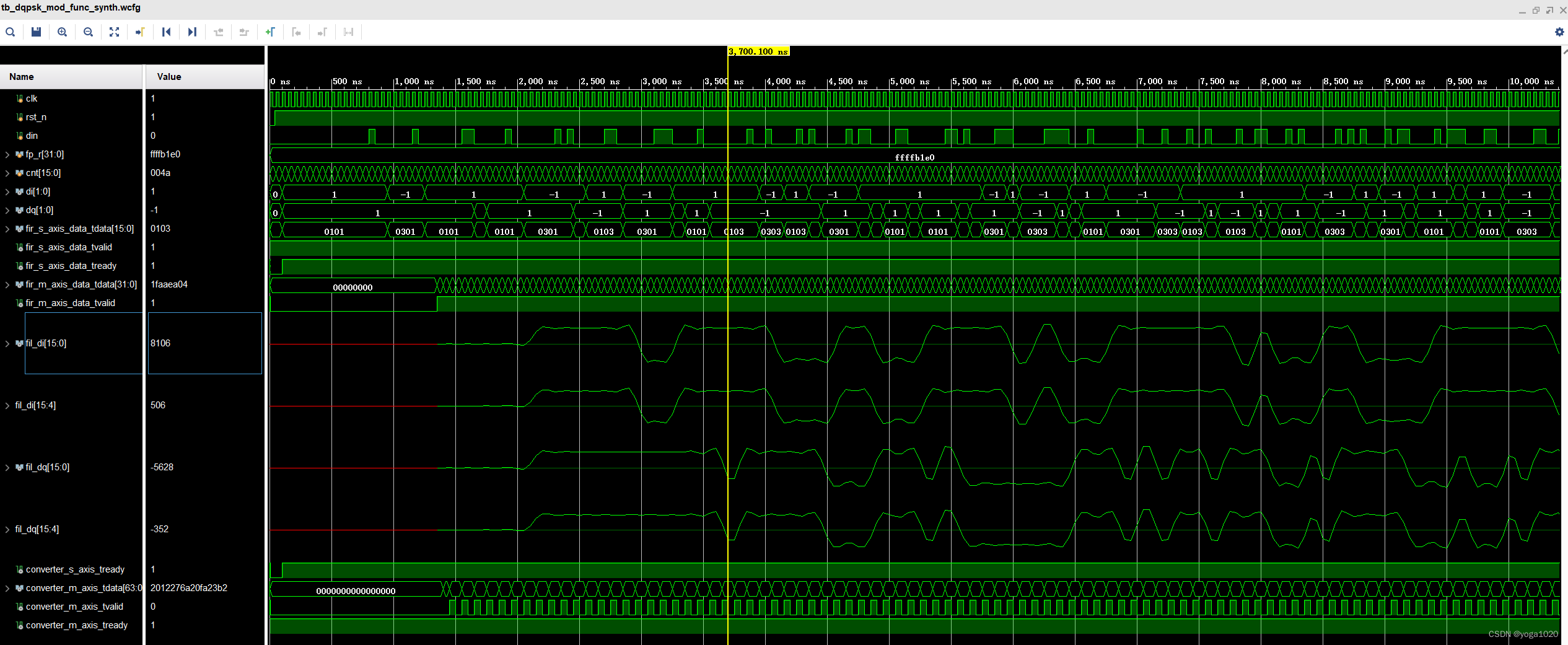

仿真结果如下，其中fil_di[15:0]是fir输出的高16位，表示滤波后的I路数据，fil_dq[15:0]是fir输出的低16位，表示滤波后的Q路数据。可以看出，滤波后的数据能与滤波前差分信号对应。fil_di[15:4]是I路数据的前12位，其波形基本与截取前的一致，说明截取对精度影响不大。滤波器输出信号可以作为AD9361的输入信号。

再观察converter输出的信号，FIR先输出的32位数位于converter输出数据的低32位，后输出的位于高32位，符合前面的要求。但是为了能使converter的m_axis_tvalid信号和upack的s_axis_valid信号对齐，可能需要将converter的m_axis_tvalid信号取反。

三 整体DQPSK TX设计

1.修改官方HDL工程

为了减小占用的FPGA资源，对ADI官方给出的AD9361+ZC706的HDL工程进行修改。修改时注意将make后的工程另存为新工程，可以对该新工程进行修改并且可以正确生成bitstream文件。但是如果将新工程继续另存为，并对该工程进行修改的话则会出现问题“multi block run fail”。

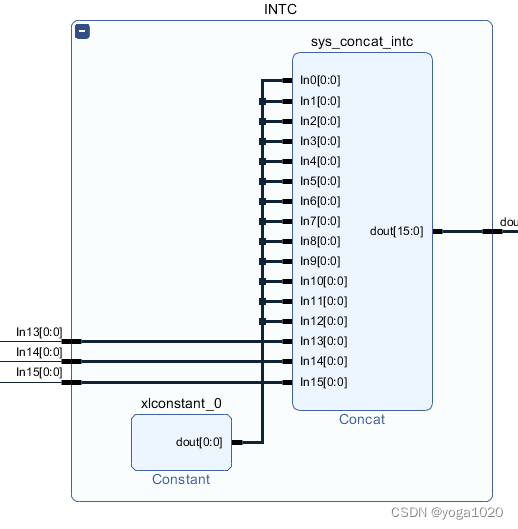

对原工程的改动为：删除hdmi、spdif、iic相关模块，重新生成system_wrapper.v，修改system_top.v和zc706_system_constr.xdc，修改ZYNQ核的接口部分。修改后运行CONSOLE_COMMANDS或者DMA例程都没问题。

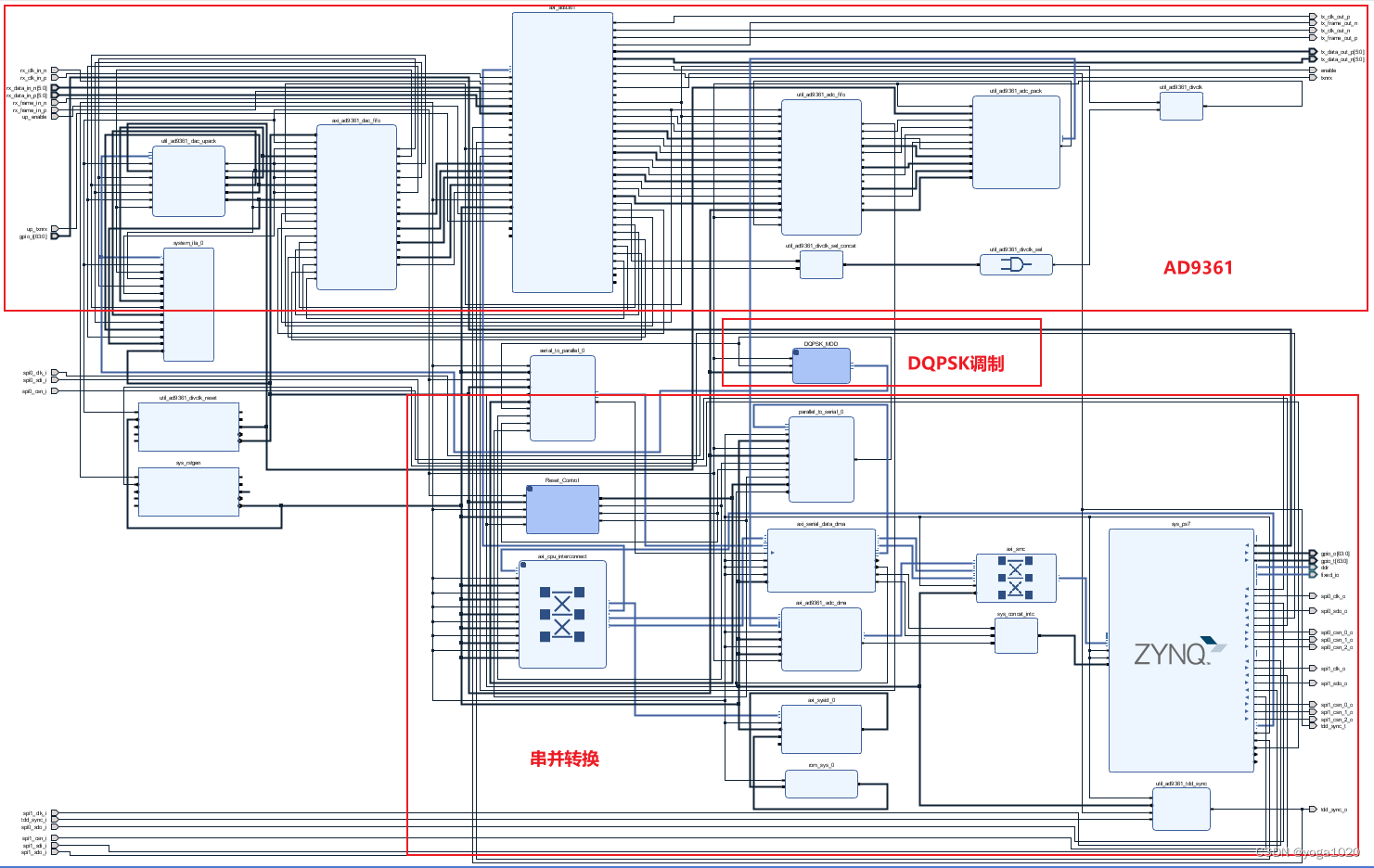

2.模块级联

将修改后的AD9361官方HDL工程和之前做的并转串模块、帧头添加和检测模块、串转并模块，以及上述DQPSK调制模块进行级联。这些模块可以参考之前的链接：

串行数据添加帧头以及帧头检测_yoga1020的博客-优快云博客_帧头检测

级联后遇到一个严重问题：IMPLEMENTATION的时序不通过。

"[Timing 38-328] The design falied to meet the timing requirements."

通过观察时序报告，时序报告的阅读方法参考以下链接，发现之前的设计存在以下几个问题：

Vivado下如何阅读时序报告 - 知乎 (zhihu.com)

FPGA建立时间检测机理及影响因素分析_wuzhirui志锐的博客-优快云博客

1.FIFO的wr_en和rd_en不要由组合逻辑驱动，应该在组合逻辑后面打一拍，可以减小时序上误差；（不打拍也能通过时序）

2.跨时钟域控制信号。关于跨时钟域的问题可以参考之前“帧头检测”的连接，在后面补充了解决跨时钟域控制信号问题的方法。

(1)封装并转串Parallel to Serial模块

该模块将axis_dwidth_converter模块（将32位转换成8位），fifo_generator模块（将8位转换成1位，并完成时钟域转换）和add_frame_header模块（添加帧头）级联封装在一起。

FIFO模块的复位设置于之前不同，这里将复位同步禁用，读写使用独立的复位信号。其中写复位使用快时钟下的dma复位信号，读复位使用慢时钟下ind_clk_fifo_rst模块产生的fifo_rst信号。

在封装的时候需要注意将s_axis接口与快时钟关联。并将fifo_rst设置为ACTIVE_HIGH。

软件代码如下：

module parallel_to_serial(
    input p_aclk, //快时钟（并行信号）
    input p_sys_rstn,    //快时钟的复位信号
    input s_aclk,  //慢时钟（串行信号）
    input s_sys_rstn,  //慢时钟的复位信号
    input fifo_rst, //fifo的慢时钟复位信号
    input s_axis_tvalid,    //axis接口信号
    input [31:0]s_axis_tdata,   //axis接口信号
    input [3:0]s_axis_tkeep,    //axis接口信号
    input s_axis_tlast, //axis接口信号
    input rst_done_s,   //慢时钟复位完成标志
    input rst_done_p,   //快时钟复位完成标志
    input dma_rstn_s, //dma输出的复位信号（同步到慢时钟下）
    input dma_rstn_p, //dma输出的复位信号（快时钟）

    output s_axis_tready,   //axis接口信后
    output out_serial_data  //输出串行数据

    );

wire m_axis_tvalid;
reg m_axis_tready;
wire [7:0]m_axis_tdata;
wire m_axis_tkeep;
wire m_axis_tlast;

reg fifo_wr_en;
reg fifo_rd_en;
wire fifo_full;
wire fifo_empty;
wire fifo_dout;
wire header_end;

//m_axis_tready是快时钟信号
always@(posedge p_aclk or negedge p_sys_rstn) begin
    if(!p_sys_rstn)
        m_axis_tready <= 1'b0;
    else
        m_axis_tready <= rst_done_p & (~fifo_full);
end

axis_dwidth_converter_0 axis_dwidth_converter_inst (
  .aclk(p_aclk),                    // input wire aclk
  .aresetn(p_sys_rstn),              // input wire aresetn
  .s_axis_tvalid(s_axis_tvalid),  // input wire s_axis_tvalid
  .s_axis_tready(s_axis_tready),  // output wire s_axis_tready
  .s_axis_tdata(s_axis_tdata),    // input wire [31 : 0] s_axis_tdata
  .s_axis_tkeep(s_axis_tkeep),    // input wire [3 : 0] s_axis_tkeep
  .s_axis_tlast(s_axis_tlast),    // input wire s_axis_tlast
  .m_axis_tvalid(m_axis_tvalid),  // output wire m_axis_tvalid
  .m_axis_tready(m_axis_tready),  // input wire m_axis_tready
  .m_axis_tdata(m_axis_tdata),    // output wire [7 : 0] m_axis_tdata
  .m_axis_tkeep(m_axis_tkeep),    // output wire [0 : 0] m_axis_tkeep
  .m_axis_tlast(m_axis_tlast)    // output wire m_axis_tlast
);
//fifo_wr_en是快时钟信号
always@(posedge p_aclk or negedge p_sys_rstn) begin
    if(!p_sys_rstn)
        fifo_wr_en <= 1'b0;
    else
        fifo_wr_en <= m_axis_tvalid & rst_done_p & (~fifo_full);
end
//fifo_rd_en是慢时钟信号
always@(posedge s_aclk or negedge s_sys_rstn) begin
    if(!s_sys_rstn)
        fifo_rd_en <= 1'b0;
    else
        fifo_rd_en <= header_end & rst_done_s;
end
fifo_generator_0 fifo_generator_inst (
  .wr_clk(p_aclk),  // input wire wr_clk
  .wr_rst(~dma_rstn_p),  // input wire wr_rst
  .rd_clk(s_aclk),  // input wire rd_clk
  .rd_rst(fifo_rst),  // input wire rd_rst
  .din(m_axis_tdata),        // input wire [7 : 0] din
  .wr_en(fifo_wr_en),    // input wire wr_en
  .rd_en(fifo_rd_en),    // input wire rd_en
  .dout(fifo_dout),      // output wire [0 : 0] dout
  .full(fifo_full),      // output wire full
  .empty(fifo_empty)    // output wire empty
);

add_frame_header_0 add_frame_header_inst (
  .clk(s_aclk),                // input wire clk
  .rst_n(dma_rstn_s),            // input wire rst_n
  .fifo_data(fifo_dout),    // input wire fifo_data
  .fifo_empty(fifo_empty),  // input wire fifo_empty
  .header_end(header_end),  // output wire header_end
  .out_data(out_serial_data)      // output wire out_data
);

endmodule

(2)封装串转并Serial to Parallel模块

该模块将detect_frame_header模块（检测帧头），fifo_generator模块（将1位转换成8位，并完成时钟域转换），axis_dwidth_converter模块（将8位转换成32位）和counter_tlast模块（产生tlast信号）级联封装在一起。

其中一些注意事项与前面相同。

module serial_to_parallel(

    input p_aclk,   //快时钟（并行信号）
    input p_sys_rstn,    //快时钟的复位信号
    input s_aclk,  //慢时钟（串行信号）
    input s_sys_rstn,  //慢时钟的复位信号
    input m_axis_tready,    //axis接口信号
    input dma_rstn_p, //dma输出的复位信号（快时钟）
    input dma_rstn_s, //dma输出的复位信号（同步到慢时钟下）
    input serial_data_in,   //输入串行数据
    input fifo_rst, //fifo的慢时钟复位信号
    input rst_done_s,   //慢时钟复位完成标志
    input rst_done_p,   //快时钟复位完成标志

    output m_axis_tvalid,    //axis接口信号
    output [31:0]m_axis_tdata,    //axis接口信号
    output last_sig //输出last信号
    );

reg s_axis_tvalid;
wire [7:0]s_axis_tdata;
wire s_axis_tready;
wire detect_valid_en;
wire detect_data_out;
wire fifo_full;
wire fifo_empty;
reg fifo_wr_en;
reg fifo_rd_en;

detect_frame_header_0 detect_frame_header_inst (
  .clk(s_aclk),              // input wire clk
  .rst_n(dma_rstn_s),          // input wire rst_n
  .data_in(serial_data_in),      // input wire data_in
  .axis_last(last_sig),  // input wire axis_last
  .valid_en(detect_valid_en),    // output wire valid_en
  .data_out(detect_data_out)    // output wire data_out
);
//fifo_wr_en是在慢时钟下的
always@(posedge s_aclk or negedge s_sys_rstn)begin
    if(!s_sys_rstn)
        fifo_wr_en <= 1'b0;
    else
        fifo_wr_en <= (~fifo_full) & detect_valid_en & rst_done_s;
end
//fifo_rd_en是在快时钟下的
always@(posedge p_aclk or negedge p_sys_rstn)begin
    if(!p_sys_rstn)
        fifo_rd_en <= 1'b0;
    else
        fifo_rd_en <= (~fifo_empty) & s_axis_tready & rst_done_p;
end
s_axis_tvalid是在快时钟下的
always@(posedge p_aclk or negedge p_sys_rstn)begin
    if(!p_sys_rstn)
        s_axis_tvalid <= 1'b0;
    else
        s_axis_tvalid <= (~fifo_empty) & rst_done_p;
end

fifo_generator_0 fifo_generator_inst (
  .wr_clk(s_aclk),  // input wire wr_clk
  .wr_rst(fifo_rst),  // input wire wr_rst
  .rd_clk(p_aclk),  // input wire rd_clk
  .rd_rst(~rst_done_p),  // input wire rd_rst
  .din(detect_data_out),        // input wire [0 : 0] din
  .wr_en(fifo_wr_en),    // input wire wr_en
  .rd_en(fifo_rd_en),    // input wire rd_en
  .dout(s_axis_tdata),      // output wire [7 : 0] dout
  .full(fifo_full),      // output wire full
  .empty(fifo_empty)    // output wire empty
);

axis_dwidth_converter_0 axis_dwidth_converter_inst (
  .aclk(p_aclk),                    // input wire aclk
  .aresetn(rst_done_p),              // input wire aresetn
  .s_axis_tvalid(s_axis_tvalid),  // input wire s_axis_tvalid
  .s_axis_tready(s_axis_tready),  // output wire s_axis_tready
  .s_axis_tdata(s_axis_tdata),    // input wire [7 : 0] s_axis_tdata
  .m_axis_tvalid(m_axis_tvalid),  // output wire m_axis_tvalid
  .m_axis_tready(m_axis_tready),  // input wire m_axis_tready
  .m_axis_tdata(m_axis_tdata)    // output wire [31 : 0] m_axis_tdata
);

counter_tlast_0 counter_tlast_inst (
  .sys_clk(p_aclk),      // input wire sys_clk
  .sys_rst_n(dma_rstn_p),  // input wire sys_rst_n
  .cnt_sig(m_axis_tvalid),      // input wire cnt_sig
  .last_sig(last_sig)    // output wire last_sig
);

endmodule

(3)DQPSK调制模块

将前面提到的DQPSK调制代码进行模块化，主要注意位数的拼接。

(4)整体框图

整体框图如下所示，主要分为AD9361部分和位宽转换以及调制部分。

3.代码部分

(1)测试dma_fifo_loop功能

该功能主要是实现数据的串并转换，并没有对数据进行调制。进行该功能测试的时候，首先要完成AD9361初始化，主要是为了产生串行数据的时钟。然后再配置DMA完成数据发送和接收，这部分代码与之前相同。主要改动是删除了官方程序中关于axi_ad9361_dac_dma的控制函数，并将数据生成改为随机数生成。

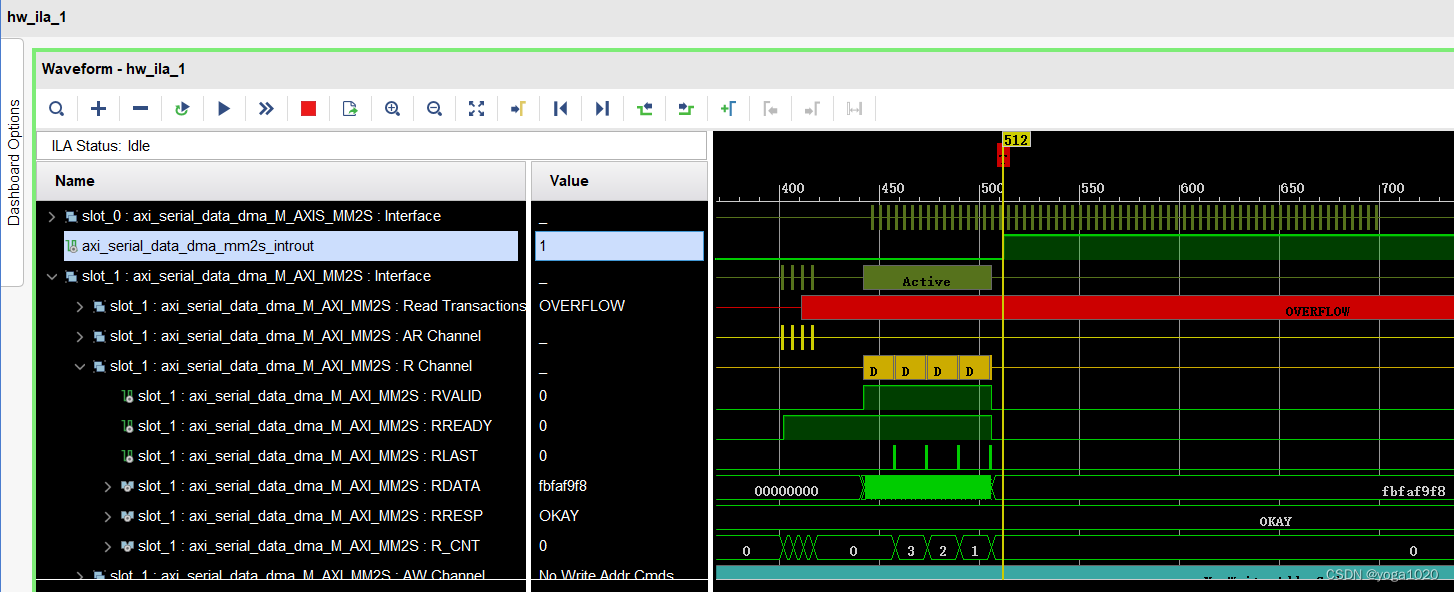

其中发现一个关于中断的问题，首先是发现没有进入中断处理函数，但是通过ILA观察发现，在传输完成后DMA是产生中断的，如下图所示，说明与DMA配置无关，只能与中断配置有关。

最后发现没有检查到中断的原因在于xparameters.h里生成的中断ID号与硬件连接的对应不上。连接的是末三位91，90，89，但是中断ID却是头三位61，62，63。根据ug585文档中说明的PL中断对应的ID是63：61，68：64，91：84，且MSB对应的是91。不清楚为什么软件生成的ID号与实际硬件连接的不同。

 解决方法是直接将DMA的中断ID定义为硬件连接对应的中断号，

#define RX_INTR_ID			XPS_FPGA14_INT_ID
#define TX_INTR_ID			XPS_FPGA15_INT_ID

 最后程序的运行结果如下，表示可以正确实现数据流的串并转换。

 (2)测试发射功能
