分析肖特基二极管插足电源中的巨大能量



　　任何非同步直流/直流转换器都需要一个所谓的肖特基二极管。

　　为了优化方案的整体效率，通常倾向于选择低正向电压的肖特基二极管。很多设计都采用一个转换器设计(网络)工具推荐的肖特基二极管。



　　这并非总是肖特基二极管的最优选择。更何况，如果设计工具不考虑热性能和漏电流之间的动态变化，则极有可能发生实际性能有别于设计工具的分析或模拟出的结果。本文将探讨一些在选择正确的肖特基二极管时应仔细考虑的典型参数，以及如何应用这些参数来快速确定选型的正确与否。

　　检查损耗M7贴片二极管对于任何肖特基二极管，在设计时都存在一个取舍。即此设备要么针对低Vf进行优化，要么针对低Ir进行优化。

　　因此，如果选择低Vf，则Ir就较高，反之亦然。在实际应用设计时，重要的是不仅要观察Vf或Ir的值，还要分析它们在实际操作中会产生什么结果。



　　Vf和Ir都会随温度变化而改变。当温度升高，Vf会降低，在二极管升温的同时降低了热扩散。

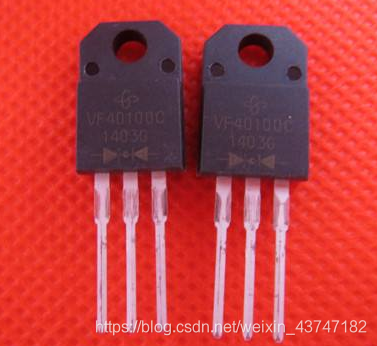

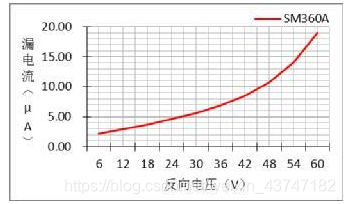

　　但非常不幸的是，Ir会随着肖特基二极管温度升高而增加。所以，肖特基二极管温度越高，漏电流就越多，内部功耗就越多，这样就使得肖特基二极管温度更高，从而再次增加漏电流，如此循环。

　　以两个直流/直流转换器为例，两个都是24V输入电压，但其中一个是18V输出电压而另一个是5V。



　　使用Vin和Vout的比值计算得到占空比，并且使用数据表中的Vf和Ir值计算出肖特基二极管内总功率的损失。然后根据总功耗计算出由此导致的肖特基二极管温度，并查找在此温度下的Vf和Ir实际数值。

　　最后根据新的肖特基二极管温度重新算出内部功耗。这个迭代过程可以重复多次以提高精确度，但如果只想大致表明Vf和Ir的不同取舍所产生的影响，单次迭代就足够了
