浅析TVS管的ESD静电防护原理



　　静电是一种客观存在的自然现象，产生的方式多种，如接触、摩擦、电器间感应等。静电的特点是长时间积聚、高电压、低电量、小电流和作用时间短的特点。



　　人体自身的动作或与其他物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。静电在多个领域造成严重危害。摩擦起电和人体静电是电子工业中的两大危害，常常造成电子电器产品运行不稳定，甚至损坏。

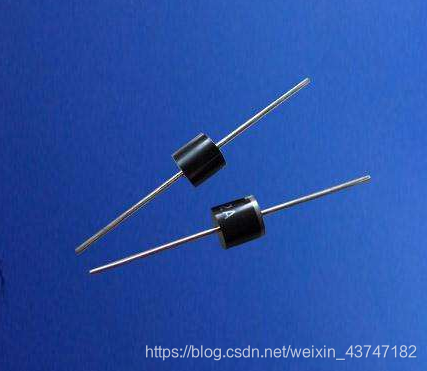

　　esd保护对高密度、小型化和具有复杂功能的电子设备而言具有重要意义。本文探讨了TVS管的ESD保护原理：

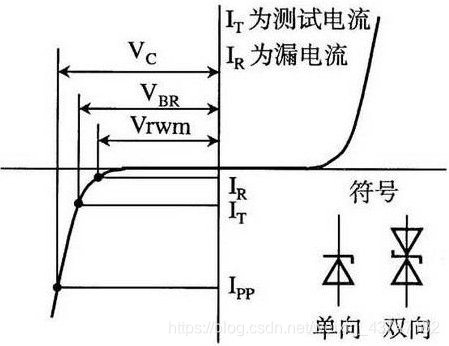

　　电路保护元件存在几种技术，当选择电路保护元件时，若设计师选择不当的保护器件将只能提供错误的安全概念。电路保护元件的选择应根据所要保护的布线情况、可用的电路板空间以及被保护电路的电特性来决定。此外，了解保护元件的特性知识也非常必要，需要考虑的重要因素之一是器件的箝位电压。所谓箝位电压是在esd器件里跨在瞬变电压消除器（TVS）上的电压，它是被保护IC的应变电压。

　　因为利用先进工艺技术制造的IC电路里氧化层比较薄，栅极氧化层更易受到损害。这意味着较高的箝位电压将在被保护IC器件上产生较高的应变电压，并且增加了失效的概率。
