IP与UDP协议解析

1.IP协议

IP协议是TCP/IP协议族中的核心协议。TCP、UDP、ICMP和IGMP数据都通过IP数据传输。IP协议提供了一种尽力而为、无连接的数据包交付服务。“无连接”意味着IP协议是不维护网络单元中数据报相关的任何链接状态信息，每个数据报独立于其他数据报处理，这就意味着IP数据报可不按顺序交付。

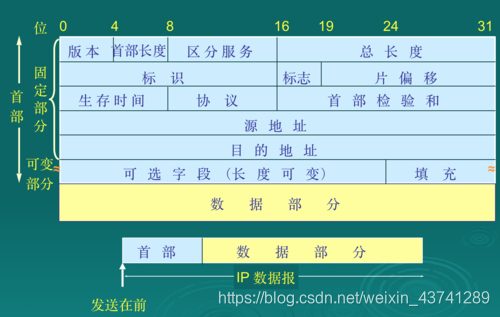

主要说一下IPv4：

固定头部分为20B,可选长度最长为40B，所以头部长度在20~60B

通过wireshark抓包工具，我随机选了一个较短的UDP报文（16进制），进行分析。
（为了方便分析，我加入了‘[’、‘]’、‘|’符号，加以区分）

[1c 4d 70 3a 52 c3|d8 ce  3a 8c d6 51|08 00][45|68|
 00 7e|00 00|40 00|33|11| f2 28|70 50 f8 87|c0 a8
 2b 5e]22 7d 1d 69 00 6a  09 82 a1 12 3a 05 5d b9
 76 14 00 10 40 07 02 00  00 02 02 28 13 00 14 76
 b9 5d 20 00 00 00 00 00  00 42 49 17 a2 5b 6a 5e
 c3 d8 92 9c d1 5c fb 92  9d ff e2 35 0e c8 eb 19
 d6 57 2c 6b b7 67 f2 82  e1 8c ae a6 ae 63 73 eb
 6d ab a6 b8 a7 69 eb 2f  4d 6a 0b 86 59 c0 a1 dc
 53 99 90 19 0f c7 0c 11  2d e1 f1 20

简要介绍一下,前14个字节为以太网帧的首部，前6个字节为远程MAC地址（1c:4d:70:3a:52:c3），紧接着6个字节为源MAC（d8:ce:3a:8c:d6:51），0800表示IPv4协议

1. 版本号：4bytes。IPv4为4，IPv6为6,例子：0x4H（0100b）

2. 首部长度（IHL）: 4bytes，记录头部长度，以32位（4B）计为一个，例如：0x5H(0101b)
   $$5\ast 4=20B$$
   该IP的头部有20个字节，也是一般情况下的IP头部字节数。
   注意：IHL解释了最大的头部数为60个字节，且填充位的存在目的，使能够头部位数满足是32位的倍数

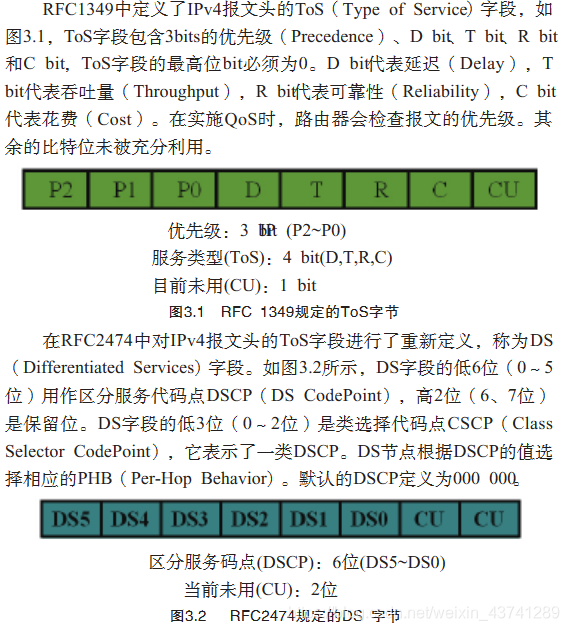

3. 区分服务（DS和ECN）：8bytes。DS为区分服务字段（6bytes）,ECN为显示拥塞通知（2bytes）。DS代表了不同的QoS（服务质量）策略，ECN代表类在拥塞时做出的不同策略。例如：0110 10（Differentiated Services Codepoint:Assured Forwarding 31）和00
   ECN对报文在路由器中转发策略的影响：
   1、当拥塞发生时，针对ECN=00的报文，走原有普通非ECN流程，即，进行RED丢包。
   2、当拥塞发生时，针对ECN=01或ECN=10的报文，都需要修改为ECN=11，并继续转发流程。
   3、当拥塞发生时，针对ECN=11的报文，需要继续转发。

   CT	CE	Name
   0	0	Not ECT
   0	1	ECT（1）
   1	0	ECT（0）
   1	1	CE

   如果你想知道：


4. 总长度：16bytes。IPv4数据报的总长度（以字节为单位,包括头部和数据）。例如:0x007eH.
   注意：总长度限制了数据报的最大长度为，65535个字节。

5. 标识：16bytes。例如：0x0000H.
   发送主机通常在每次发送数据报时将一个内部计算器加1,并将此值赋给标识字段。IP是无连接服务,该字段不是为了表明顺序,数据报不存在按序接收的问题。当数据报由于长度超过网络的MTU而必须分片时，这个标识字段的值就被复制到所有的数据报片的标识字段中，等到重组的时候，相同标识符的值的数据报就会被重新组装成一个数据报

6. 标志：3bytes。用于分片。例如：010b.
   低位（最右）叫做MF（More fragments）：取零表示这是最后一个分片了，取1表示后面还有若干个数据。
   中间位叫DF（Don’t fragments）：表示不进行分片。
   最高位（最左）：保留位，还未使用。

7. 片偏移：13bytes。例如：0 0000 0000 0000b
   在数据报分片后，该片在分组中的相对位置，片偏移以8B为基本单位。说明，分片的长度必须都是8B的整数倍。

8. 生存周期（TTL）：8bytes。例如：0x33H。数据报在网络中的寿命，为数据报经过路由器的数据量，每经过一个路由器，该值就减一，到零则视为不可达，被抛弃。

9. 协议：8bytes。例如：0x11H(17,为UDP协议).指明上层协议，即数据部分携带的是哪种协议的数据。常见17（UDP）和6（TCP）

10. 首部检验和：16bytes。例如：0xf228。用于校验数据报的首部，注意是没有数据部分的，IP数据报是不检测数据部分的正确性的。

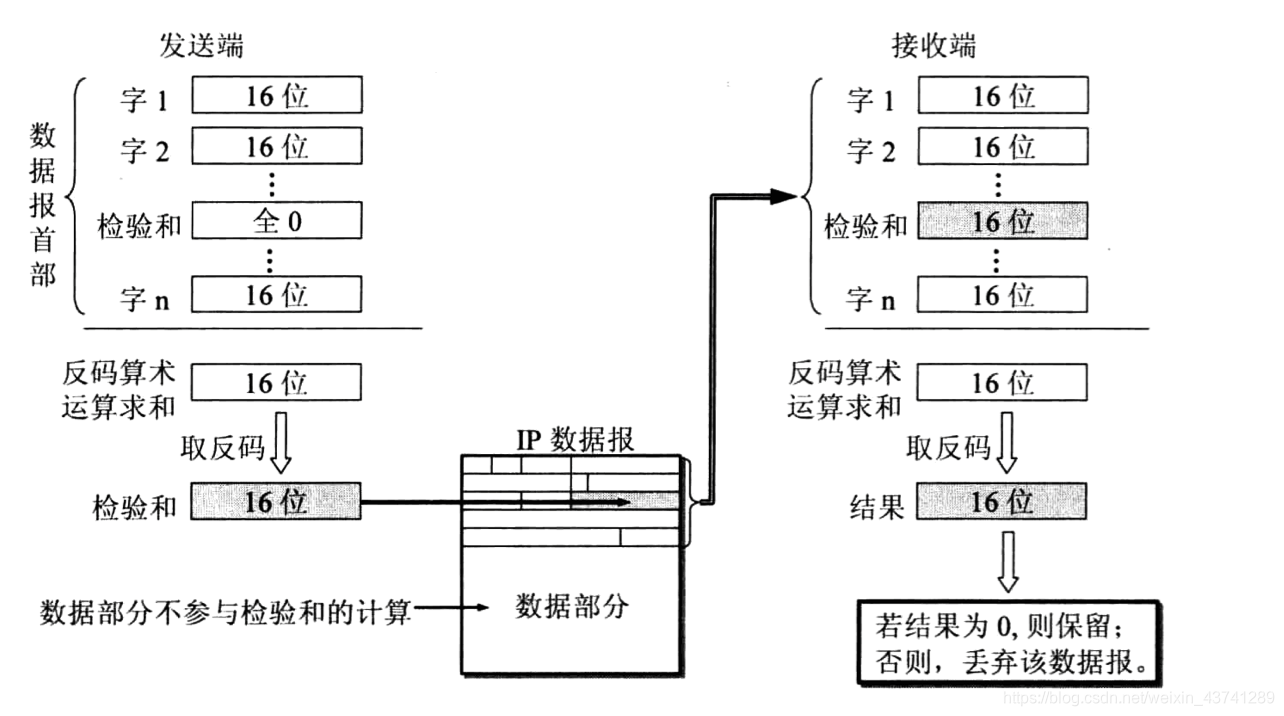

    检验和算法：


11. 源IPv4地址：32bytes。例如：0x7050f887H(112.80.248.135)

12. 目标IPv4地址：32bytes。例如：0xc0a82b5e(192.168.43.94)
    注意：先源地址后目标地址

---

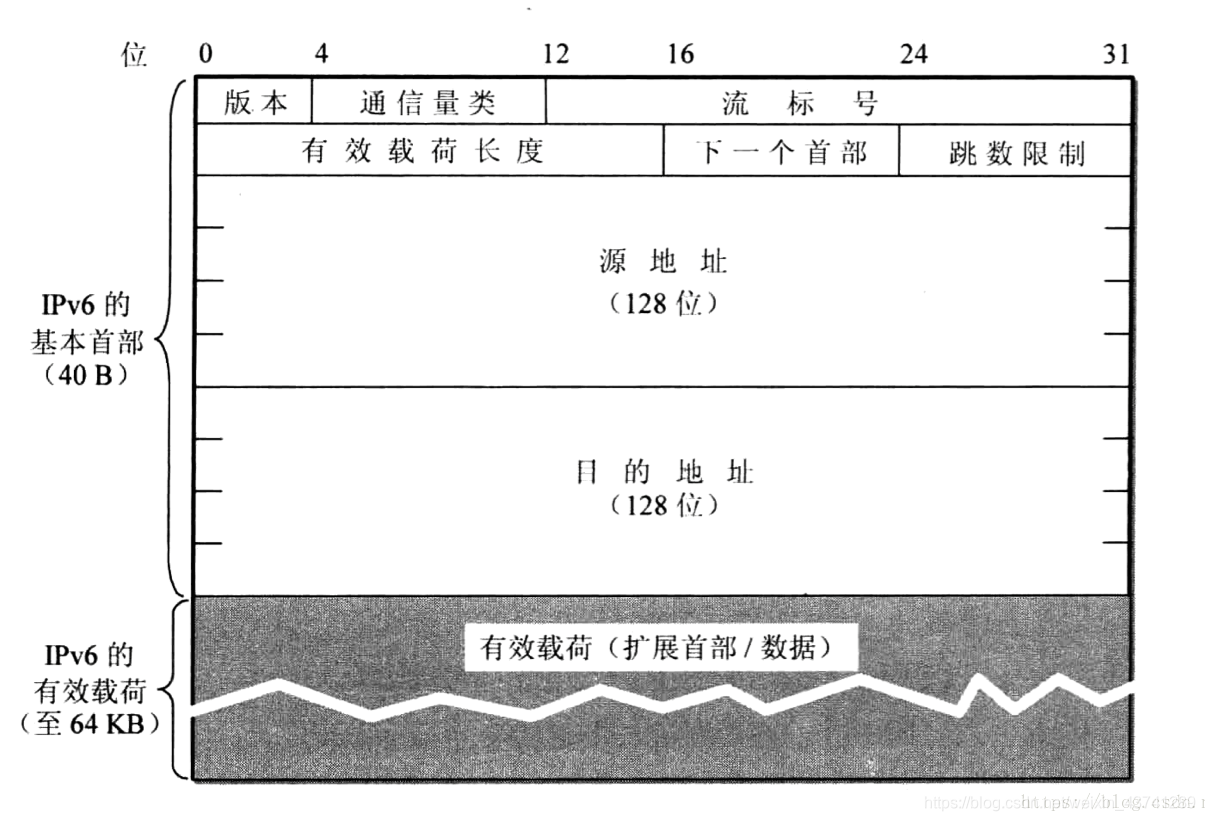

IPv6的首部与IPv4不同，这里只放一张图，不进一步研究

2.UDP协议

UDP（User Datagram Protocol）是一种保留消息边界的简单的面向数据报（无连接）的传输层协议。提供差错检测，是尽最大努力的交付。
将ip和udp放在一起说，是因为UDP在IP协议上改动比较小，只增加了最基本的服务：复用、分用和差错检测。注意：IP协议是没有提供差错检验的，IP协议的检验和只对IP协议的头部进行了检验。
DNS使用的是UDP协议。

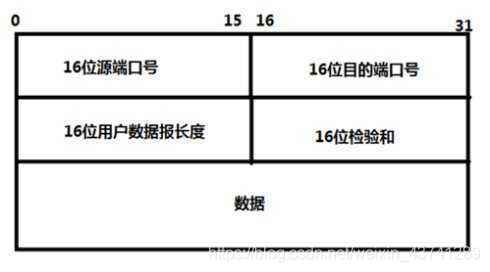

看一下UDP的首部：

上面已经讲解了IP协议首部的部分，现在把UDP部分单独拿出来看

       22 7d|1d 69|00 6a| 09 82|a1 12 3a 05 5d b9
 76 14 00 10 40 07 02 00  00 02 02 28 13 00 14 76
 b9 5d 20 00 00 00 00 00  00 42 49 17 a2 5b 6a 5e
 c3 d8 92 9c d1 5c fb 92  9d ff e2 35 0e c8 eb 19
 d6 57 2c 6b b7 67 f2 82  e1 8c ae a6 ae 63 73 eb
 6d ab a6 b8 a7 69 eb 2f  4d 6a 0b 86 59 c0 a1 dc
 53 99 90 19 0f c7 0c 11  2d e1 f1 20

1. 源端口号：16bytes。例如：0x227dH（8829）。端口号是抽象的，不与主机上的任何物理实体相关，用于标识识一个应用进程。源端口号是可选的，如果数据报的发送方不要求接收方回复，它允许被置为0。
   注意：UDP和TCP是可以同时监听同一个端口号的。
2. 目标端口号：16bytes。例如：0x1d69H（7529）。用于帮助分离从IP层进入的数据（分用）。
3. 长度：16bytes。例如：0x006aH（106）。为UDP头部和UDP数据的总长度。以字节为单位。
4. 校验和：16bytes。例如：0x0982H。该检验和覆盖了：UDP头部、UDP数据和一个伪头部。

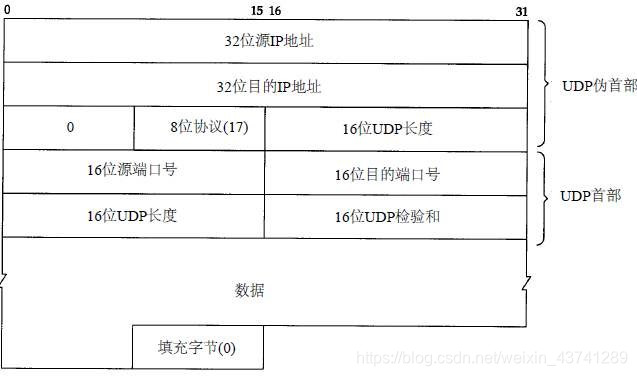

   校验和要具体说一下，它计算是加入了一个伪头部，伪头部不是数据传送时真实存在的只是用于计算。同时校验和的计算方法与IP校验和的计算方法是类似的，当整个需要计算的数据字节数是奇数是需要将其配成偶数（为了使数据是2B（16bytes）的整数倍），于是有一个补充的虚字节，该字节也仅用于计算，不是真实传输的数据
   如果发送时计算出的检验和为0x0000H，会写为0xFFFFH

3.分片

数据链路层有一个MTU（Maximum Transmission Unit）的概念，最大传输单元，它限制了数据帧能够携带IP数据报的最大长度。

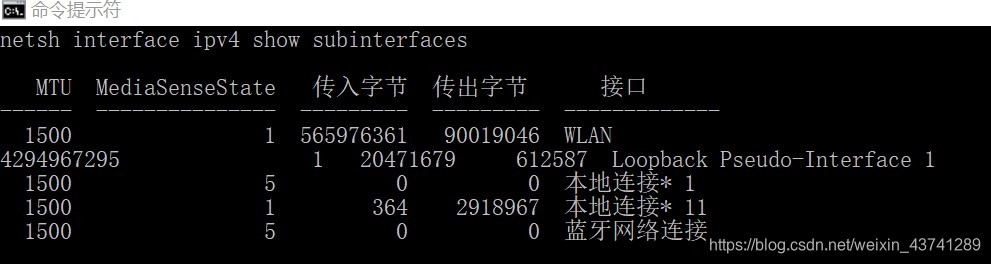

在windows（windows10）的查看网卡MTU的命令:

netsh interface ipv4 show subinterfaces

ip分片涉及到标志位（3bytes）和片偏移（13bytes）
MF指示该数据报后面是否还有更多的分组。
片偏移:给出该分片负载字节中的第一个字节在原始IPv4数据中的偏移量，以8B为单位进行计算。注意：由于偏移量是以8个字节为计算单位，所以每个IP分组的负载字节数都必须满足能够整除8的规则
