STM32固件库点灯

上篇文章记录了寄存器位操作电灯方式，这篇记录下固件库模板点灯，提高程序的可观性。

固件库模板下载

点我下载
提取码： vq2u

创建bsp_led.c bsp_led.h文件，并添加至工程

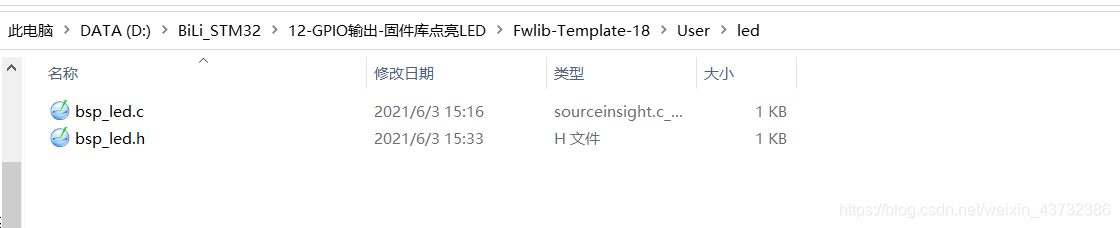

下载好模板后在user文件夹中创建led文件夹，然后在里面创建bep_led.c bsp_led.h 文件。如下图：

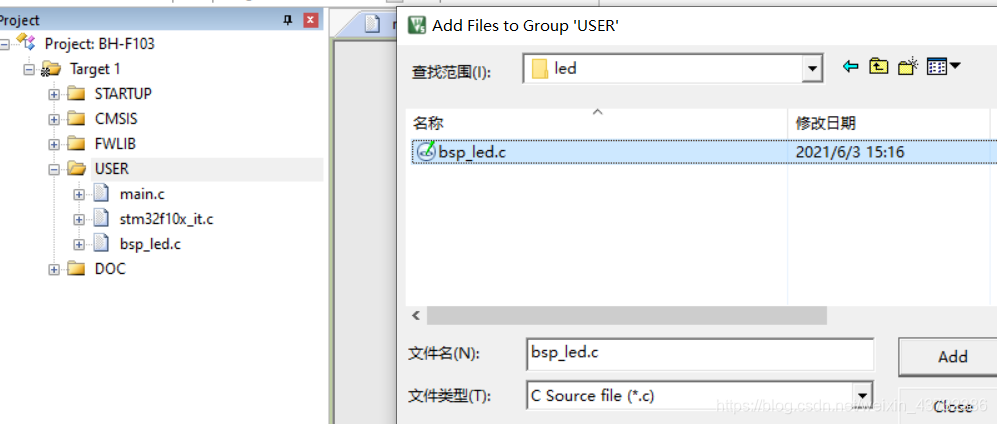

打开工程，双击USER将bsp_led.c添加至工程中

编写代码

bsp_led.c使能GPIOC的时钟

	RCC_APB2PeriphClockCmd( LED_D2_GPIO_LCK,  ENABLE);

实例化GPIO_InitTypeDef结构体

	PIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin = LED_D2_GPIO_PIN;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStruct);

bsp_led.h宏定义以及函数的声明

	#ifndef _BSP_LED_H
	#define _BSP_LED_H

	#include "stm32f10x.h"
	#define LED_D2_GPIO_PIN				GPIO_Pin_13
	#define LED_D2_GPIO_PORT			GPIOC
	#define LED_D2_GPIO_LCK				RCC_APB2Periph_GPIOC

	#define  ON				1
	#define  OFF			0

	#define		LED_D2(a)		if(a) \
														GPIO_ResetBits( LED_D2_GPIO_PORT,  LED_D2_GPIO_PIN);\
											else GPIO_SetBits(LED_D2_GPIO_PORT, LED_D2_GPIO_PIN);

	void LED_GPIO_Config(void);

main.c 函数调用、拉高拉低电平

	LED_GPIO_Config();

	GPIO_ResetBits( LED_D2_GPIO_PORT,  LED_D2_GPIO_PIN);	//拉低
	GPIO_SetBits(LED_D2_GPIO_PORT, LED_D2_GPIO_PIN);//拉高
