STM32工程的搭建

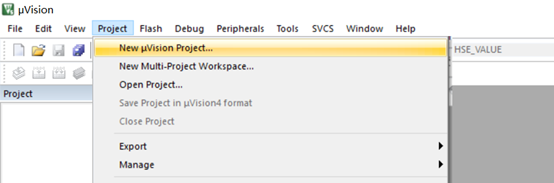

首先运行Keil v5软件
在这里插入图片描述
在这里插入图片描述

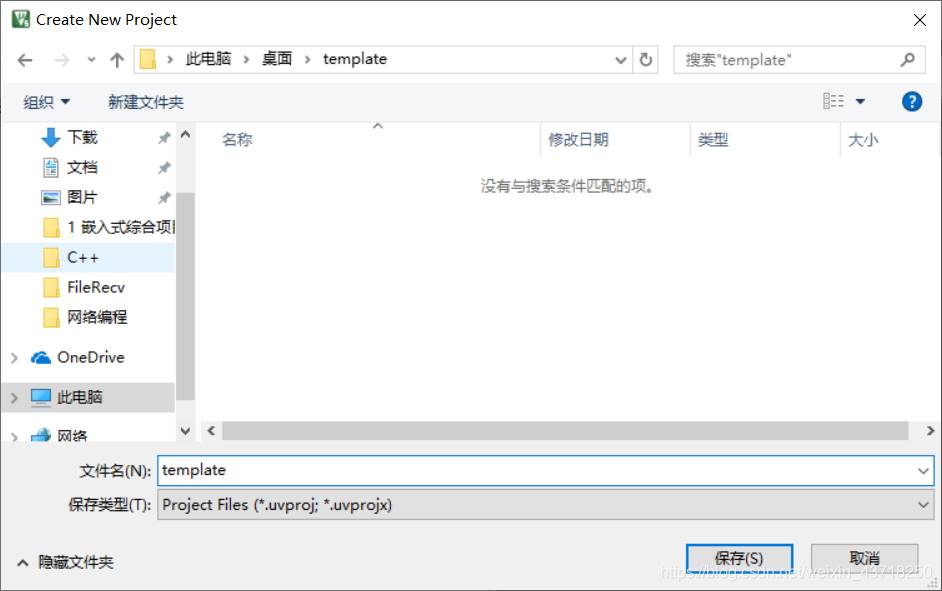

接下来选择项目保存的位置,Markdown 建议新创建一个文件夹

在这里插入图片描述

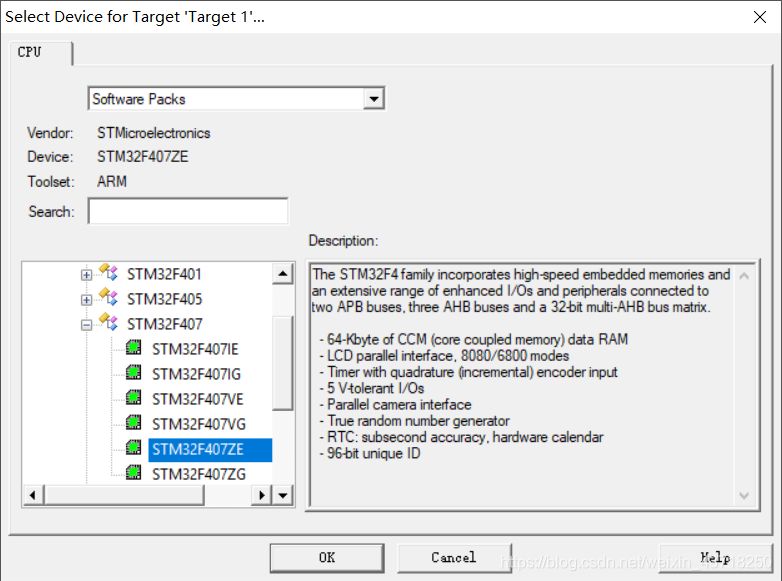

这一步选择自己使用的芯片类型,可以在芯片的表面看到。

在这里插入图片描述

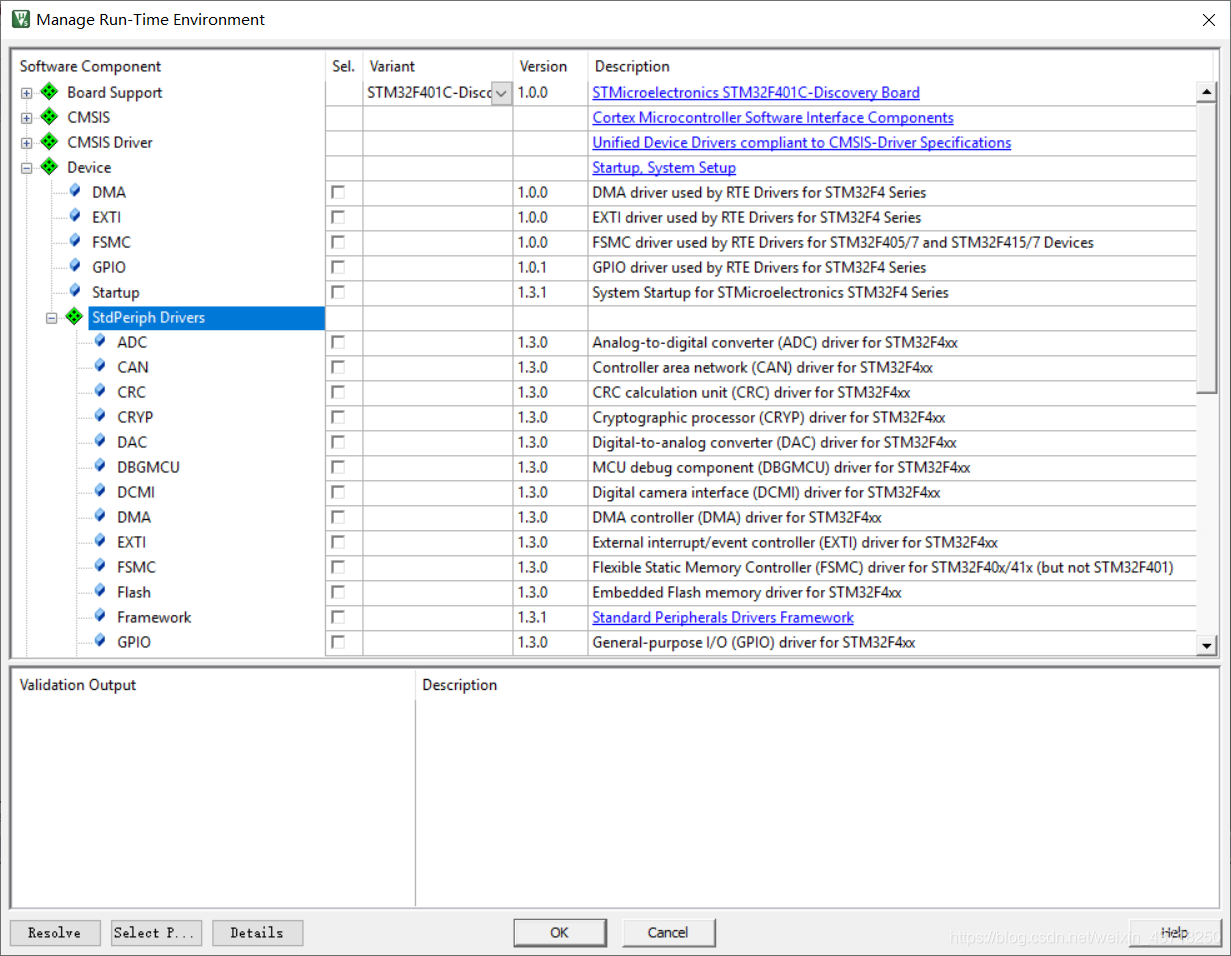

选择自己需要使用到的外设,由于我们只是新建一个例程,所以我们只选择必要的模块。
CMSIS下的CORE
DEVICE下的startup
STDPERIPH DREIVERS下的FRAMEWORK、GPIO、RCC

在这里插入图片描述
使用ctrl+n新建一个空白文档并保存为.C文件
在这里插入图片描述

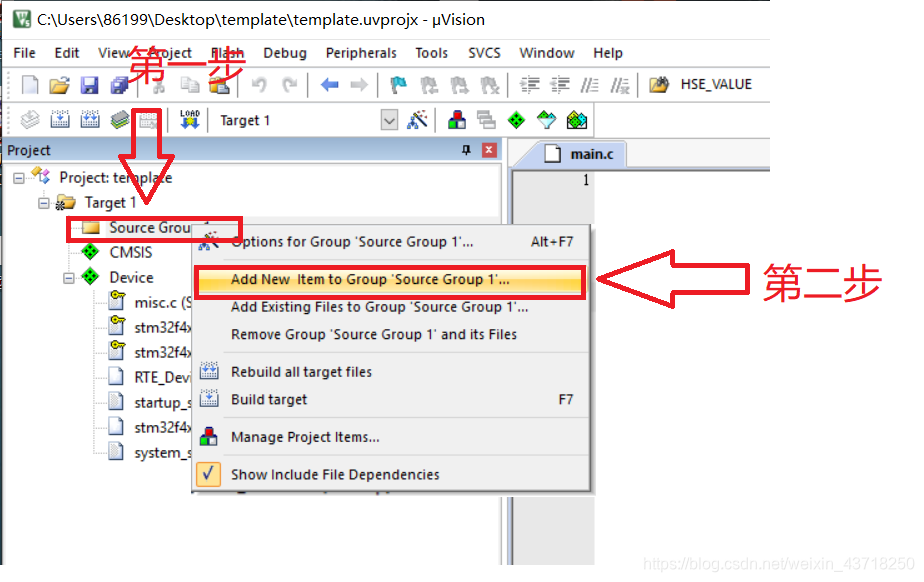

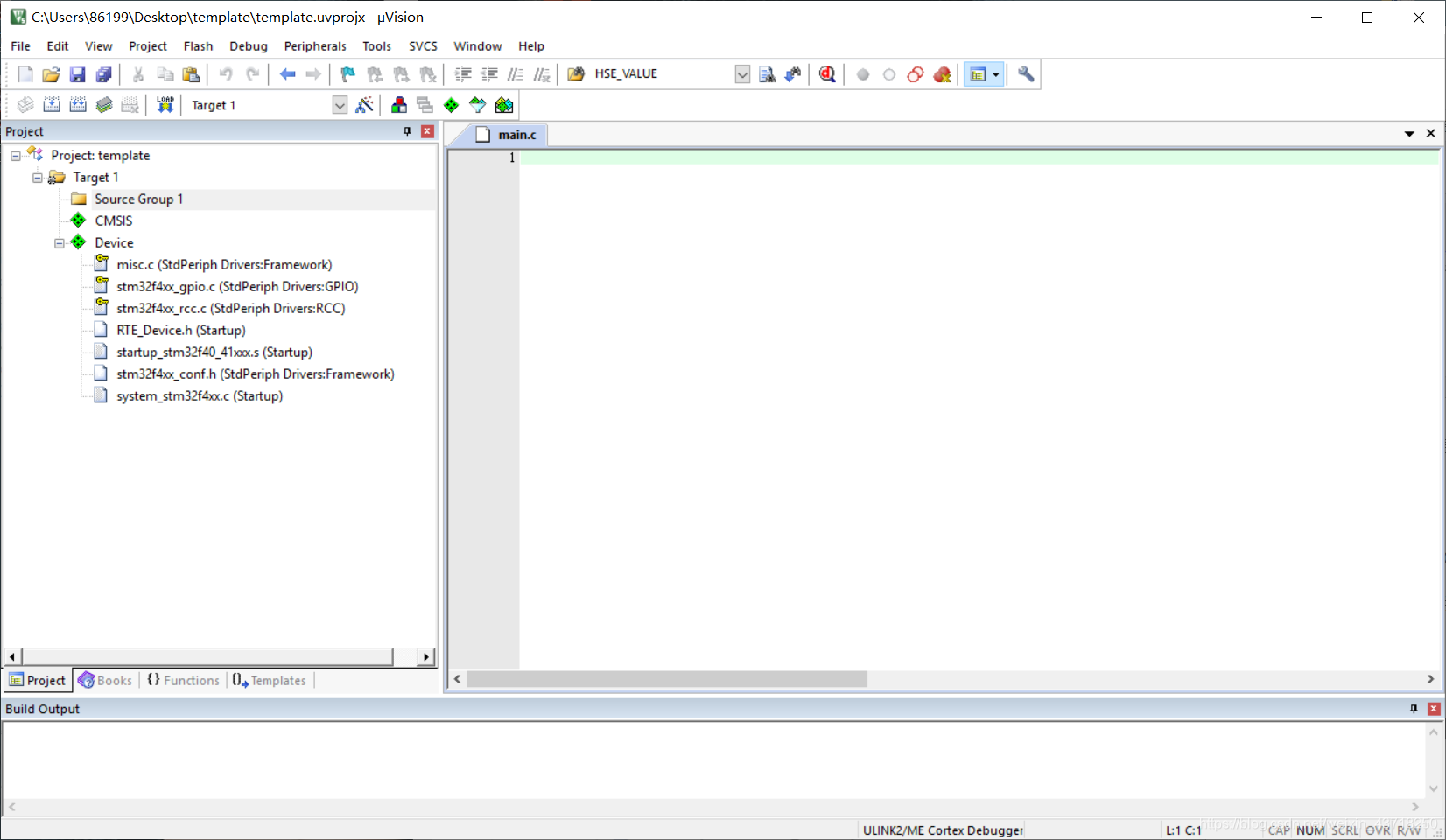

右键左侧Source Group 1将新建的文件添加到项目中。

在这里插入图片描述

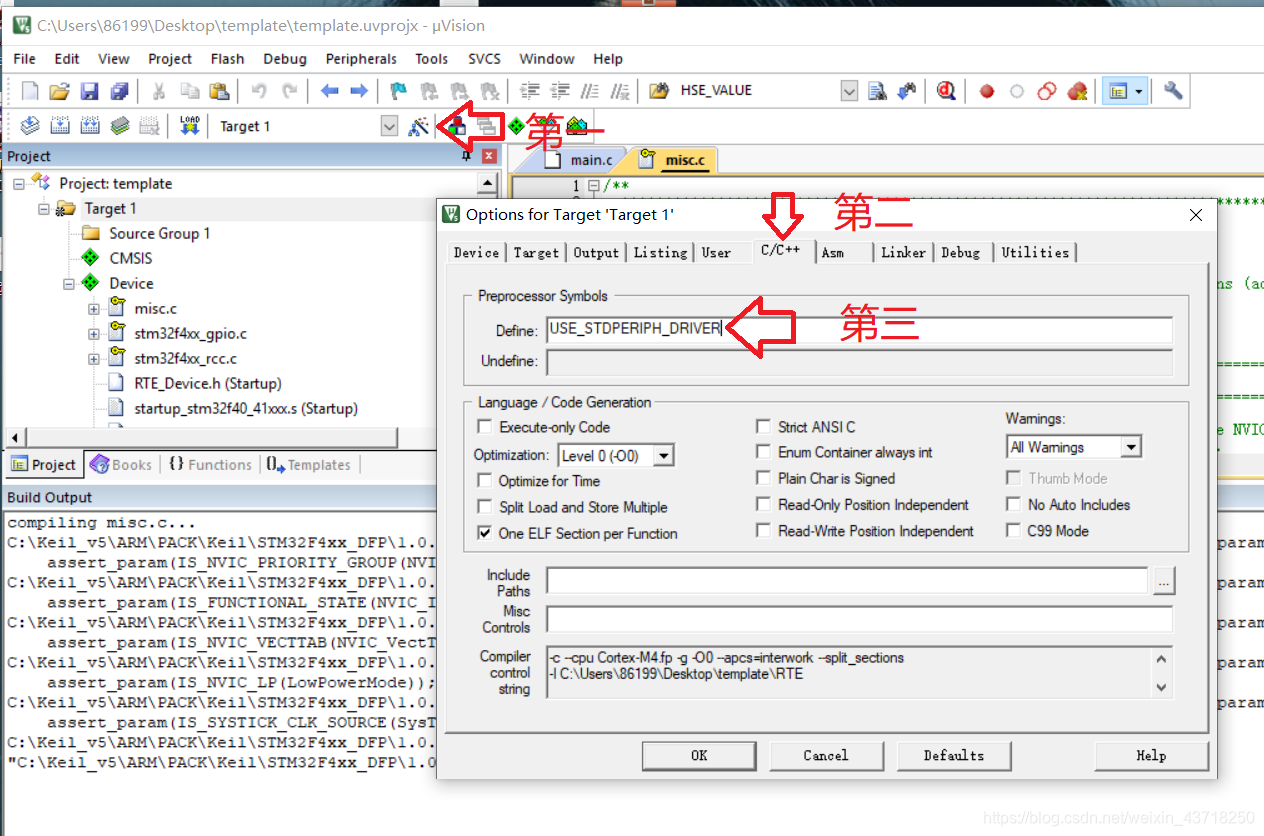

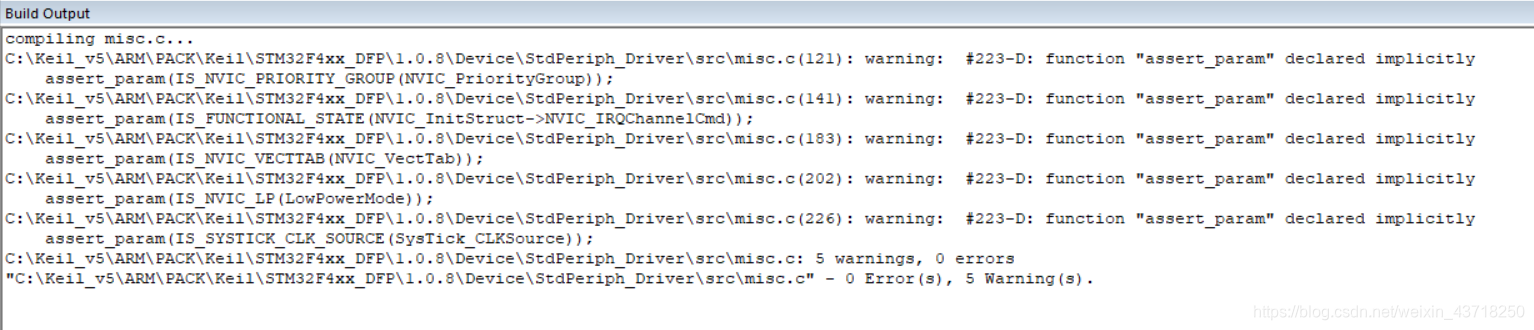

将会出现如图所示的错误,此时我们应该:
在这里插入图片描述

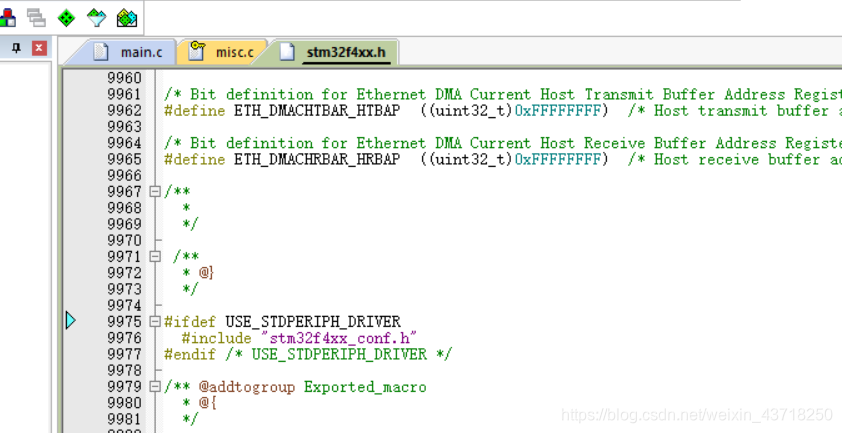

原因在这里:
在这里插入图片描述
再次尝试编译。。。
在这里插入图片描述
出现下图的错误,这是由于keil软件存在的在BUG,需要我们在每个文件的末尾加上一个空行。照做

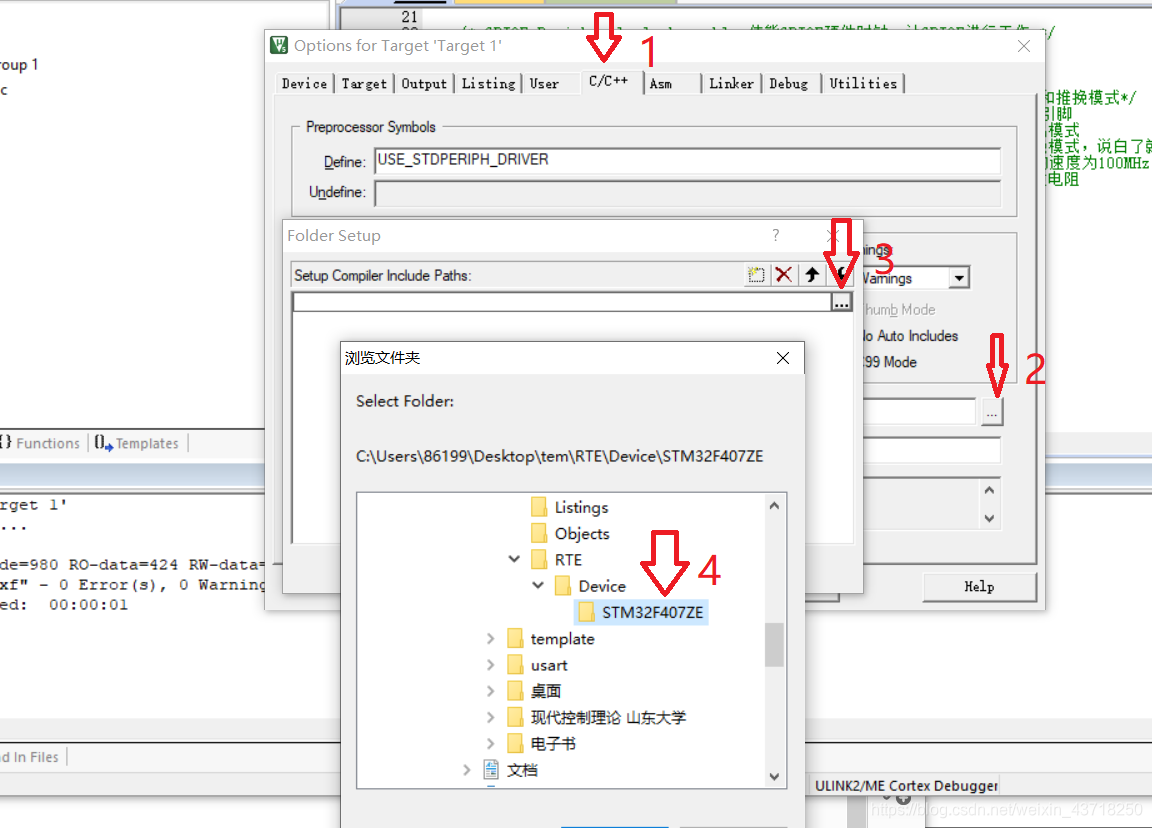

如果系统提示我们:error: #5: cannot open source input file “stm32f4xx_conf.h”: No such file or directory,这时我们需要按照下图进行操作:
在这里插入图片描述

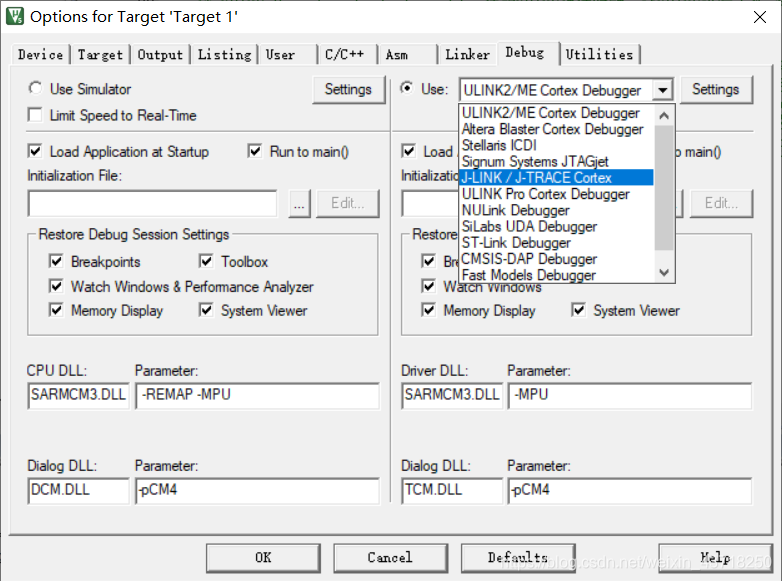

最后如过想要通过JLINK下载程序的话,我们需要进行如下配置。
在这里插入图片描述

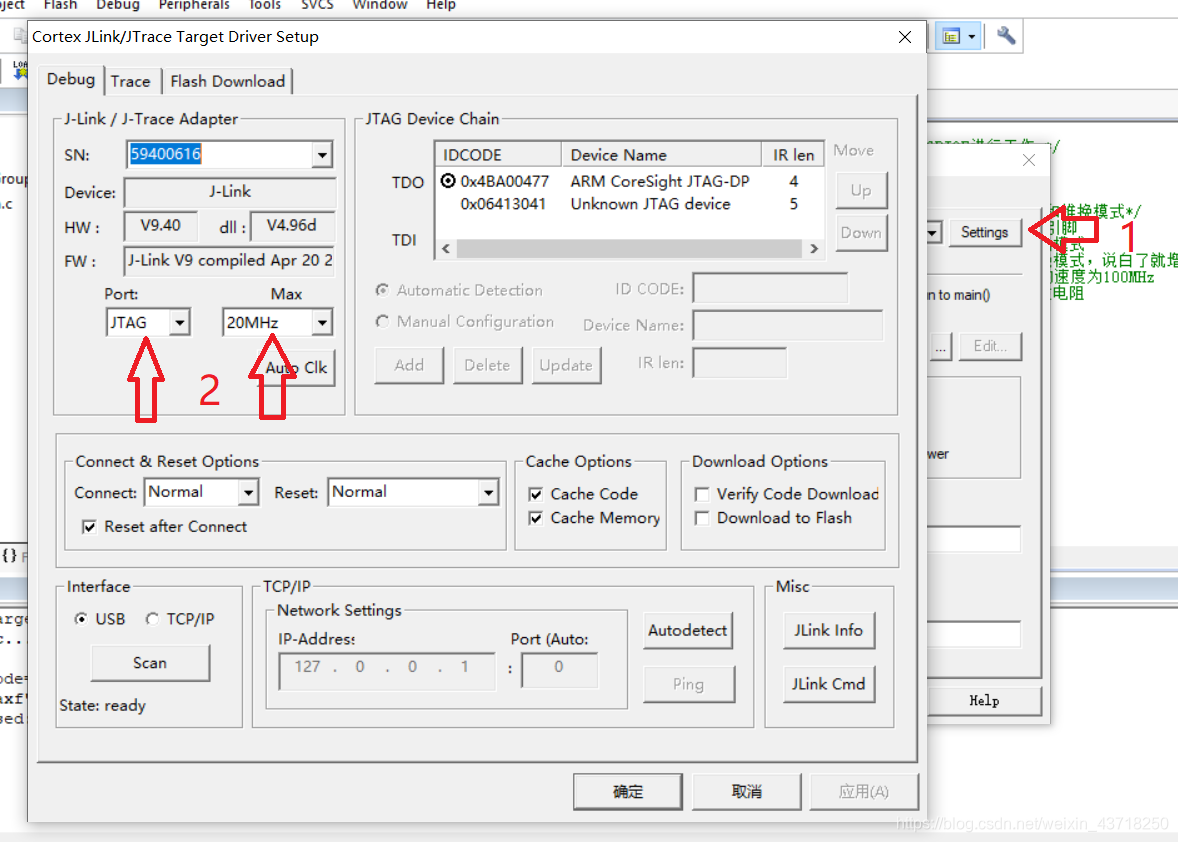

设置JLINK的下载模式以及下载速度。
在这里插入图片描述
设置下载程序后自动复位。
在这里插入图片描述
